Nome da marca: DIY NOW
Origem: CN (Origem)
Químico Hign-em causa: Nenhum
Condição: novo
Tipo: REGULADOR DE TENSÃO
Tensão de alimentação: As Description
Cutomizado: Sim
Quantidade: 1
Pacote: TQFP
Condition: New
Type: Li-ion Lithium Battery Charge Board
Key Word: Charge Board
Dropship: Support

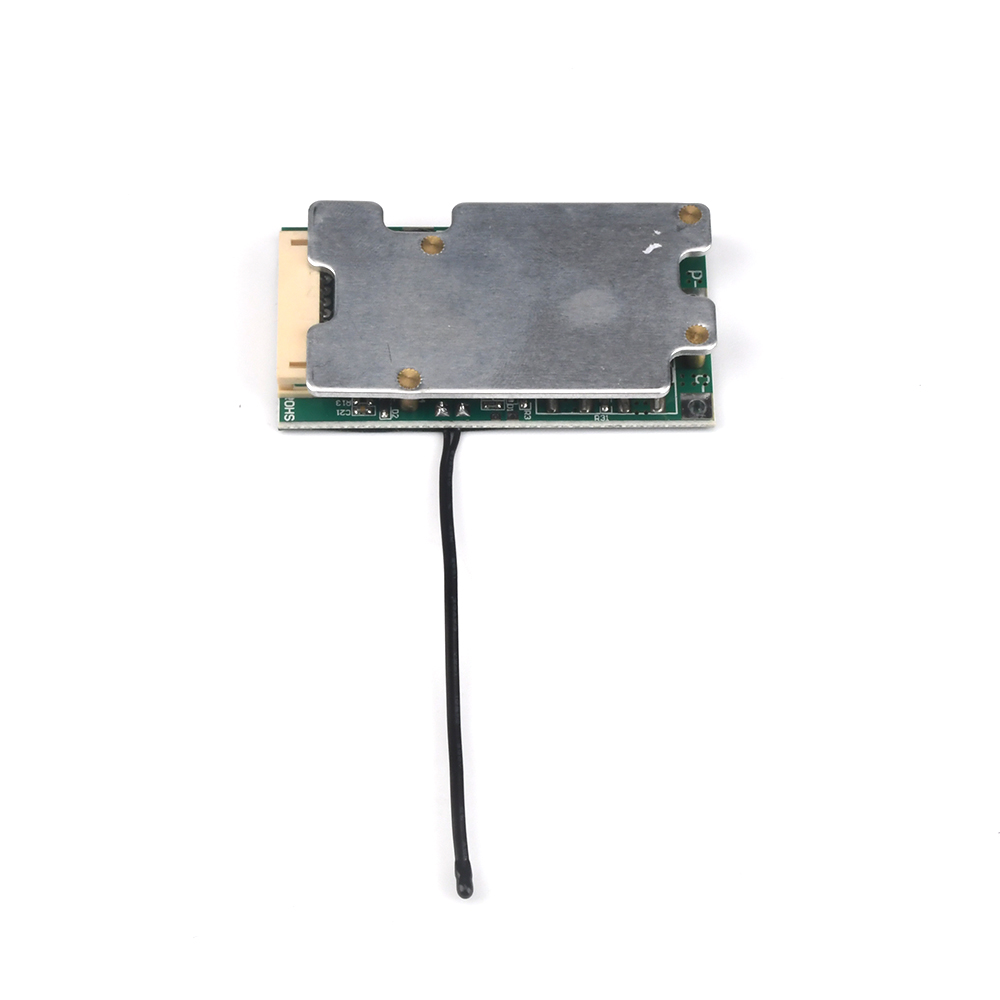

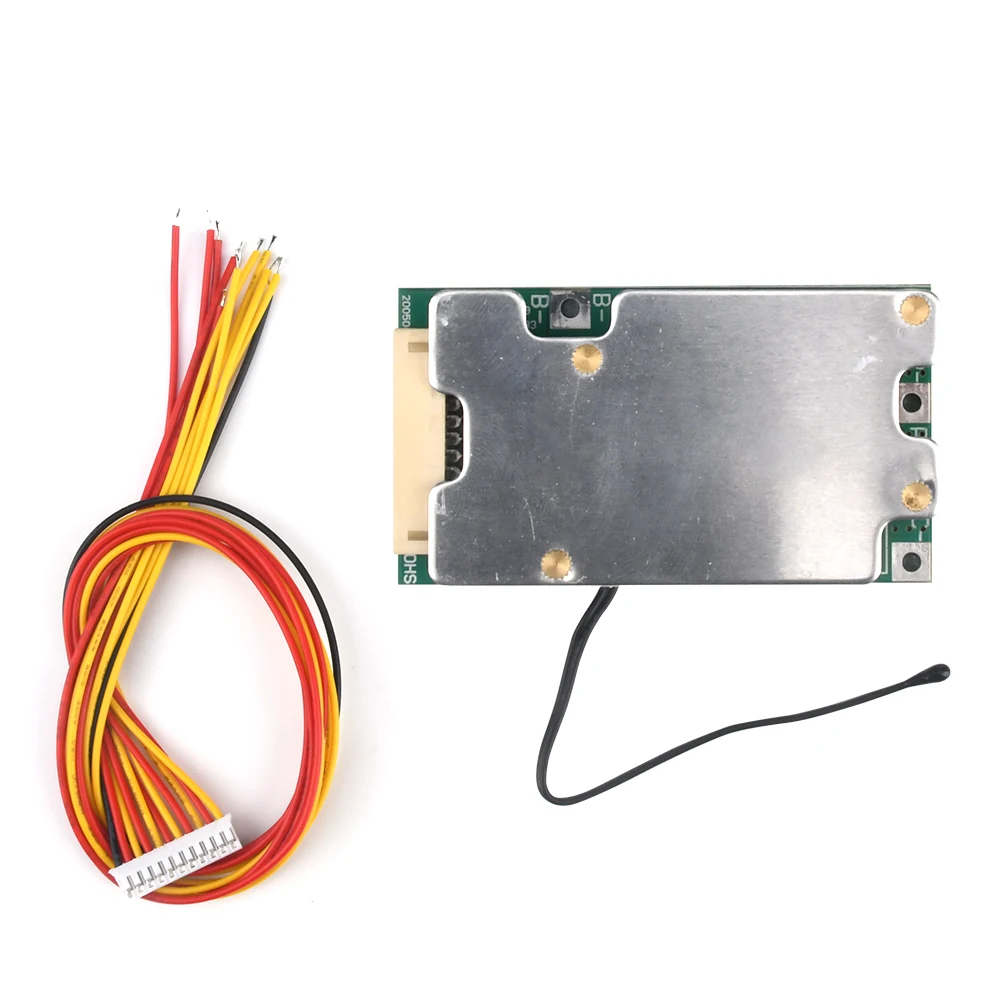

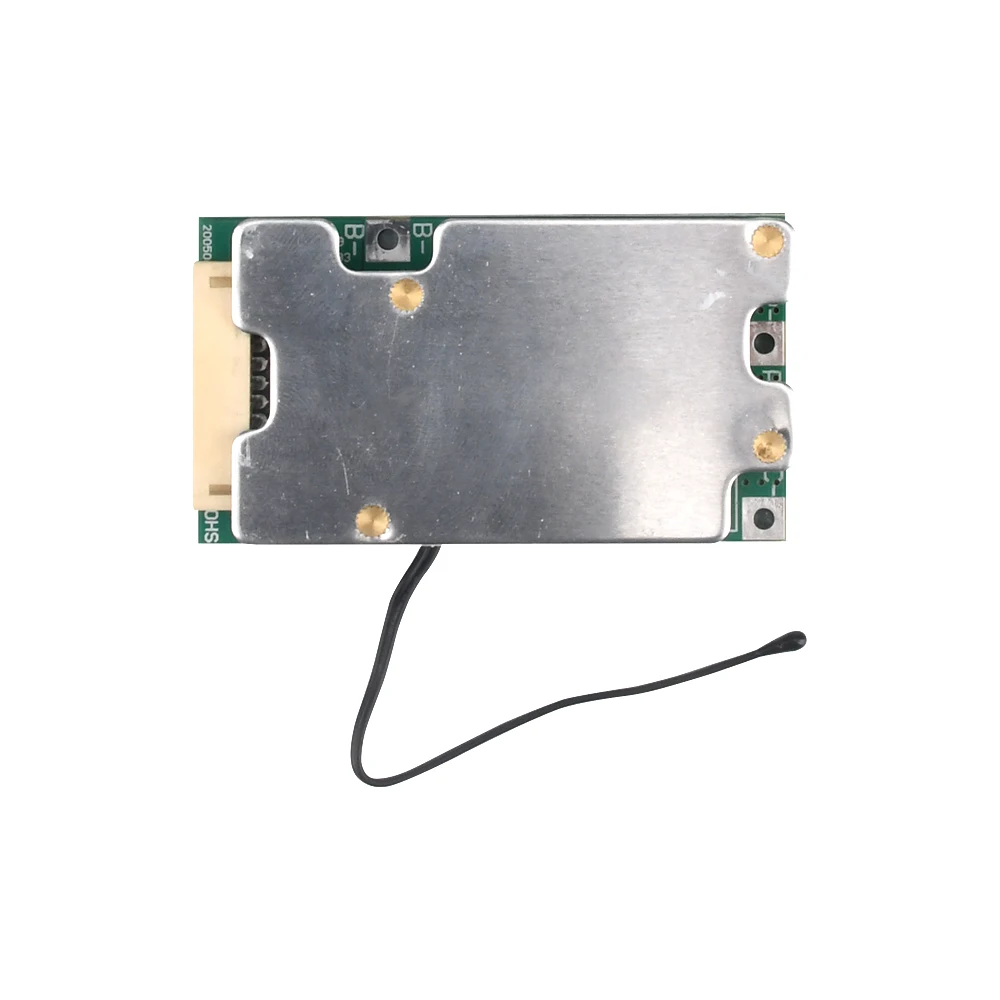

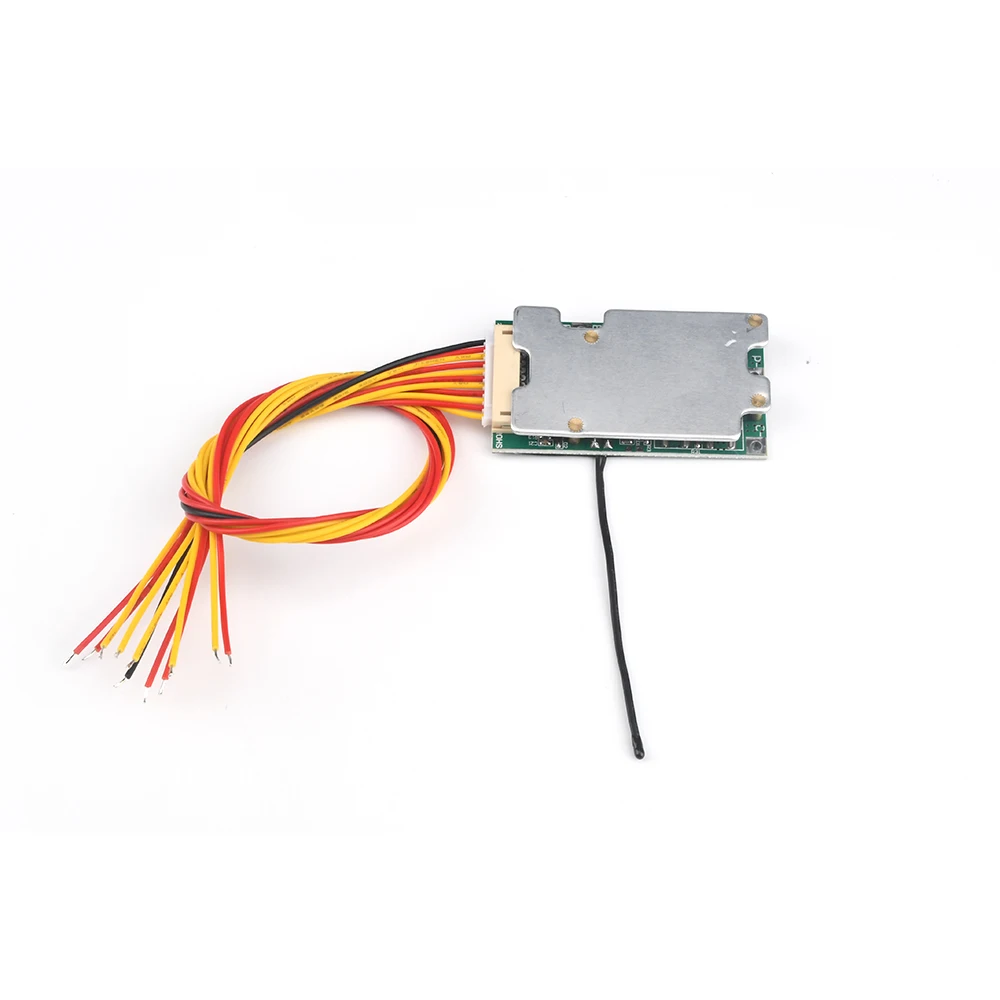

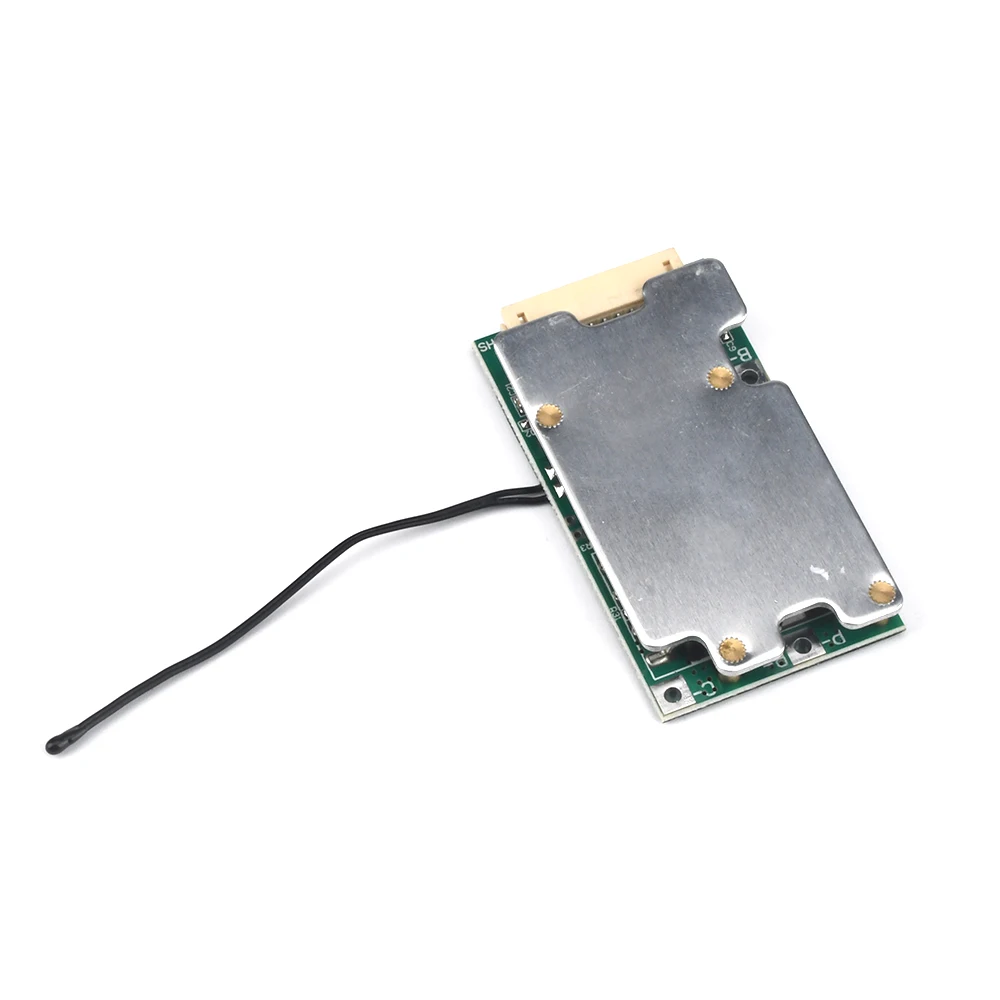

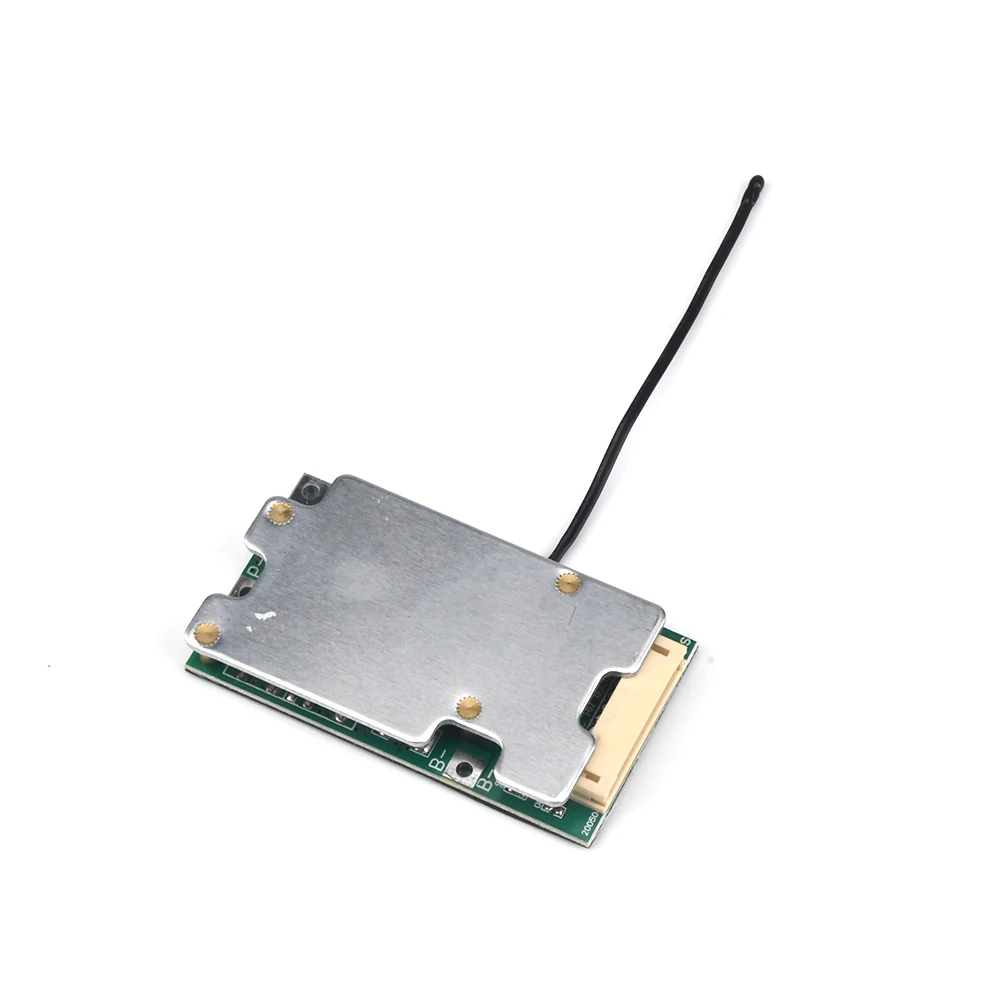

Placa de carga de bateria de lítio de íon-lítio BMS 10S 30A 36V 18650 com balanceador de proteção Placa de circuito de carregamento de equilíbrio 10S BMS
Recurso
Parâmetros do produto:
Modelo: ramo série 10 36V/30A
Tensão e potência aplicáveis: 36V; <1000W
Tipo de bateria aplicável: bateria ternária de 3,7 V, óxido de cobalto de lítio, bateria de óxido de manganês de lítio
Descrição da função: proteção contra sobrecarga de bateria de lítio; proteção contra descarga excessiva; proteção contra sobrecorrente; proteção contra curto-circuito de saída.
Corrente máxima de trabalho: 40AMAX
Corrente máxima de trabalho contínua: 25A MÁX.
Tensão de proteção contra descarga excessiva: 2,6V
Tensão de proteção contra sobrecarga: 4,25V
Corrente de carregamento: 10A MÁX.
Função de carregamento balanceado: com esta função, tensão balanceada 4,2V
Áreas de aplicação: veículos elétricos; torção de carros; veículos elétricos; scooters; inversores, etc.
Dimensões: comprimento 64 mm * largura 35 mm * espessura 9 mm
Peso unitário: 60g
Etapas de fiação:
(1) Conecte o cabo de coleta a cada seção da bateria para garantir a conexão eficaz do cabo.Certifique-se de que a sequência de potencial única na extremidade do plugue do cabo aumente ou diminua em sequência.A sequência de potencial é consistente com a sequência de potencial do soquete na extremidade da placa de proteção e o potencial é correspondente.
(2) Solde o cabo B da placa de proteção ao negativo total B da bateria.
Certifique-se de que o ponto de soldagem seja firme e confiável e tenha boas propriedades condutoras.Não há possíveis perigos ocultos, como extrusão e fricção na posição de roteamento.O roteamento é suave e curto.Evite solda, objetos condutores ou cabos caindo, grudando ou tocando na placa de proteção.
(3) Conecte o plugue do cabo ao soquete da placa de proteção.
Primeiro, conclua a soldagem do cabo B da placa de proteção ao negativo total B da bateria e, em seguida, conecte o plugue do cabo ao soquete da placa de proteção.
Certifique-se de que a conexão entre o plugue do cabo e o soquete da placa de proteção esteja no lugar, que nenhum objeto carregado ou cabos toque na placa de proteção e tome medidas de fixação.
(4) B+ e c- são conectados aos pólos positivo e negativo da interface de carregamento, respectivamente.
Certifique-se de que outros cabos estejam isolados durante o processo de soldagem para evitar curtos-circuitos.
A tensão da bateria da interface de descarga e o teste da interface de carregamento são consistentes com a tensão da bateria, a polaridade está correta e a posição da fiação está correta.
Lista de pacotes
1 * placa de proteção
Produtos relacionados
-

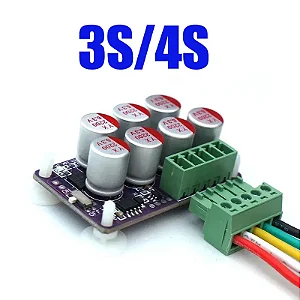

Placa BMS 4S 40A p/ Bateria 18650 | Proteção e Balanceamento 11.1V~16.8V – Motor/Ferramenta ElétricaR$ 99,00até 2x de R$ 49,50 sem jurosou R$ 94,05 via Pix -

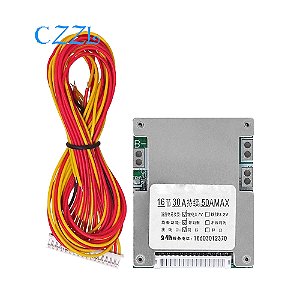

Placa de proteção do carregador de bateria de lítio BMS 16S 60V 50AR$ 197,53até 2x de R$ 98,76 sem jurosou R$ 187,65 via Pix -
6a 0.01v 18650 bateria equalizador ativo balanceador equalização balanceamento li-ion/lifepo4 placa de equilíbrio de lítio 4S 6S 8S 16S 17SA partir de R$ 320,12até 2x de R$ 160,06 sem jurosou R$ 304,11 via Pix -

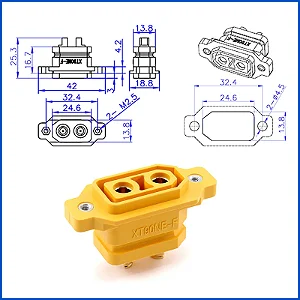

Conector de carregamento de bateria de lítio 30A XT90NEA partir de R$ 227,55até 2x de R$ 113,77 sem jurosou R$ 216,17 via Pix
-
