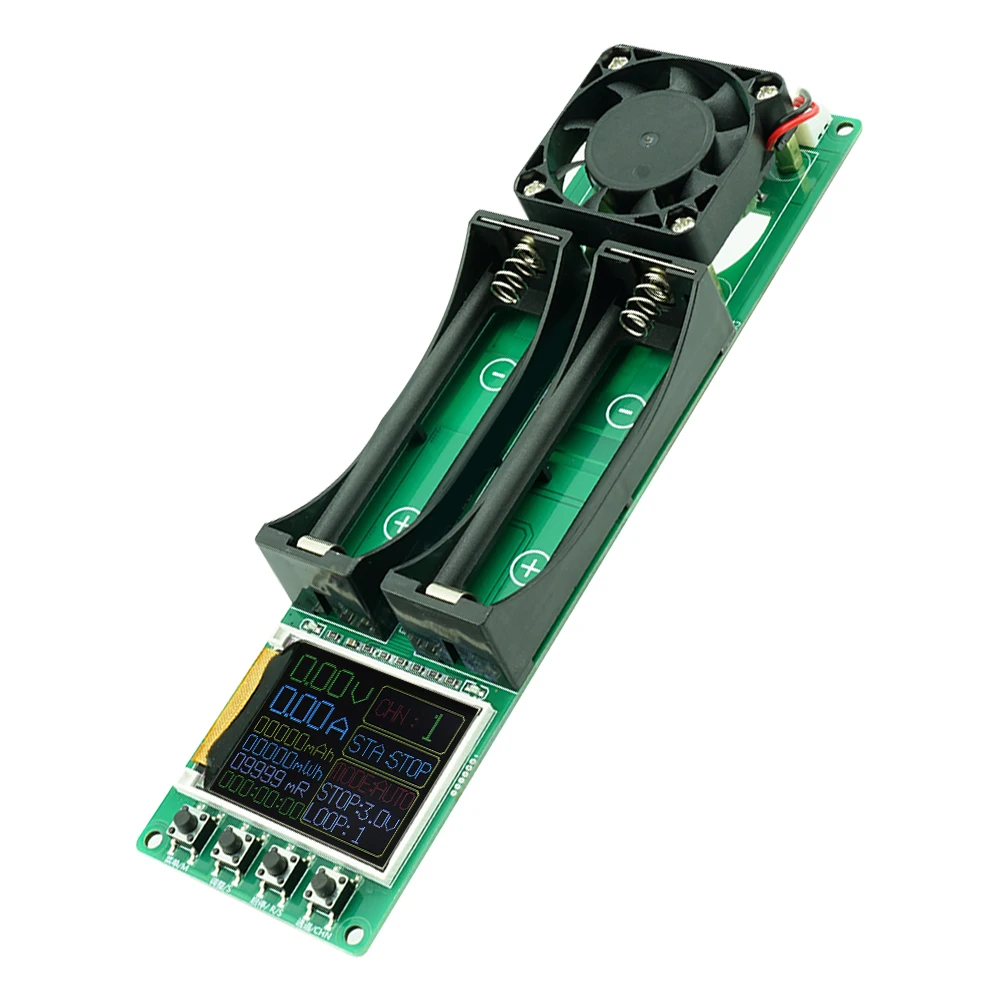

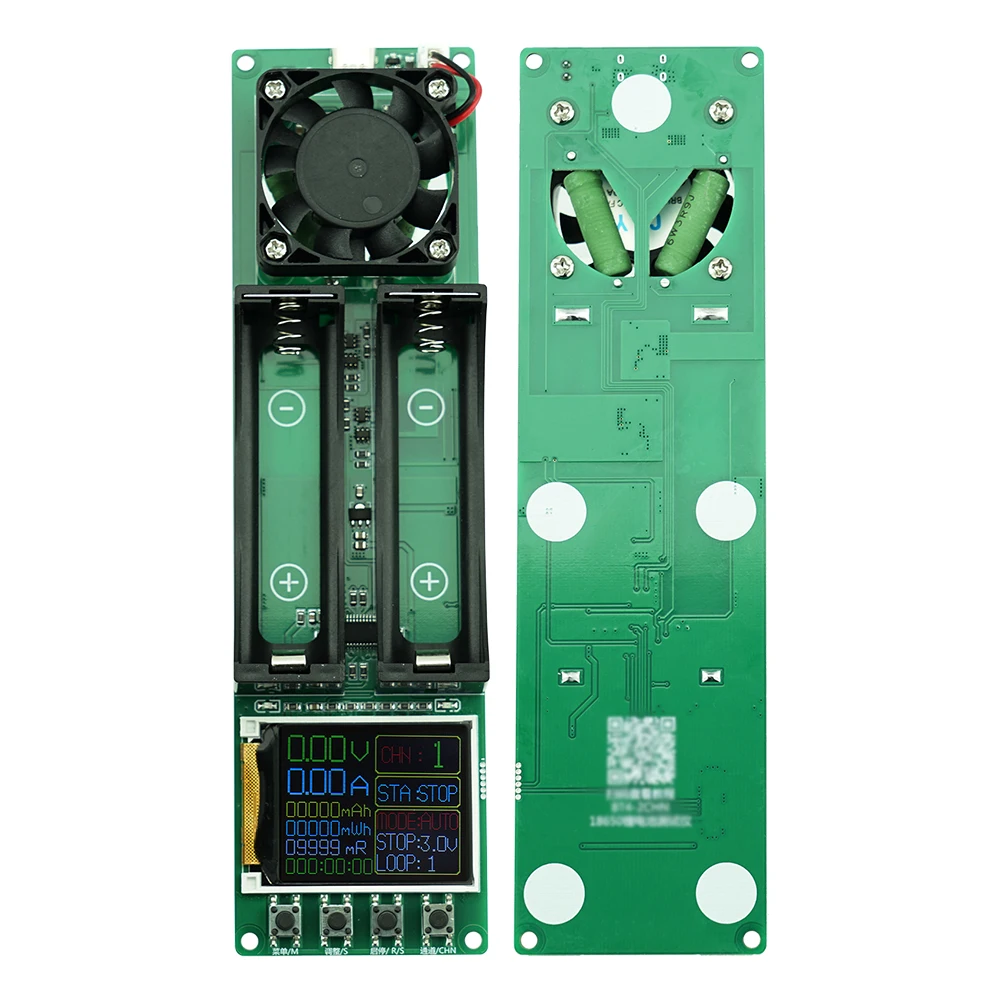

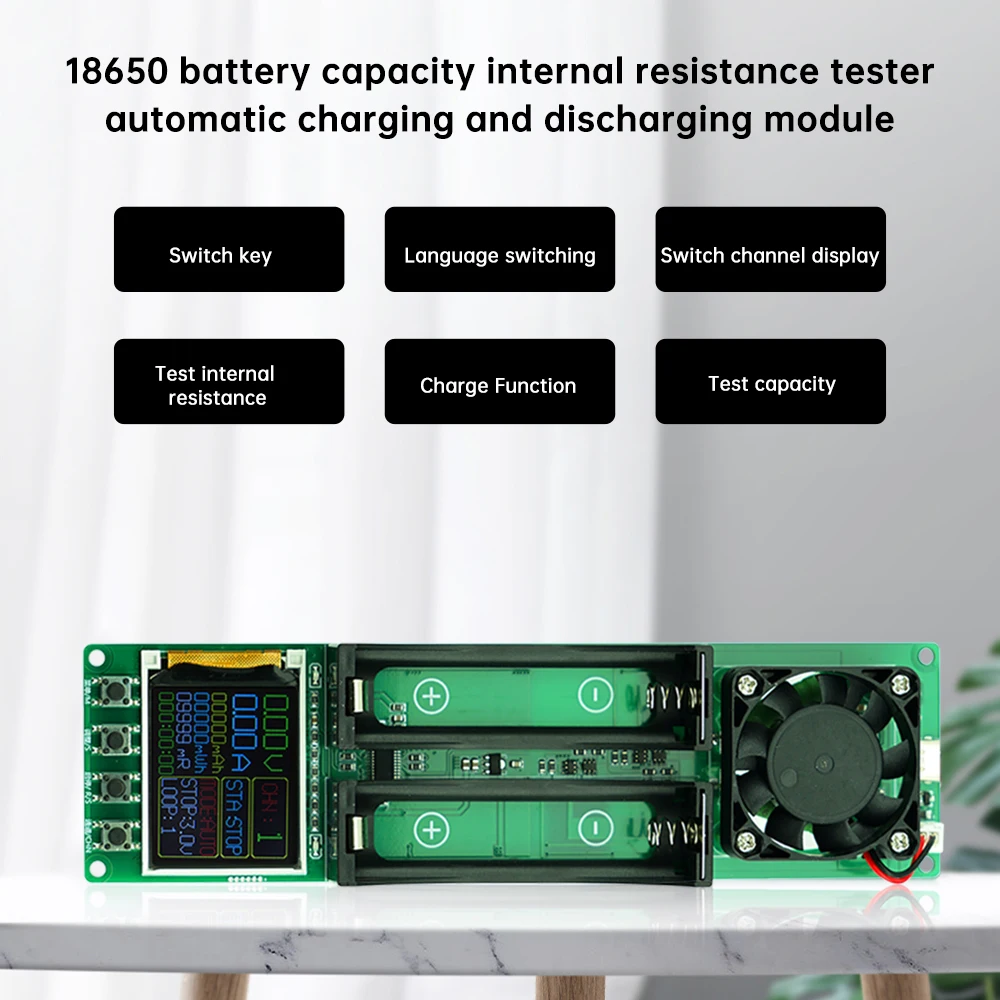

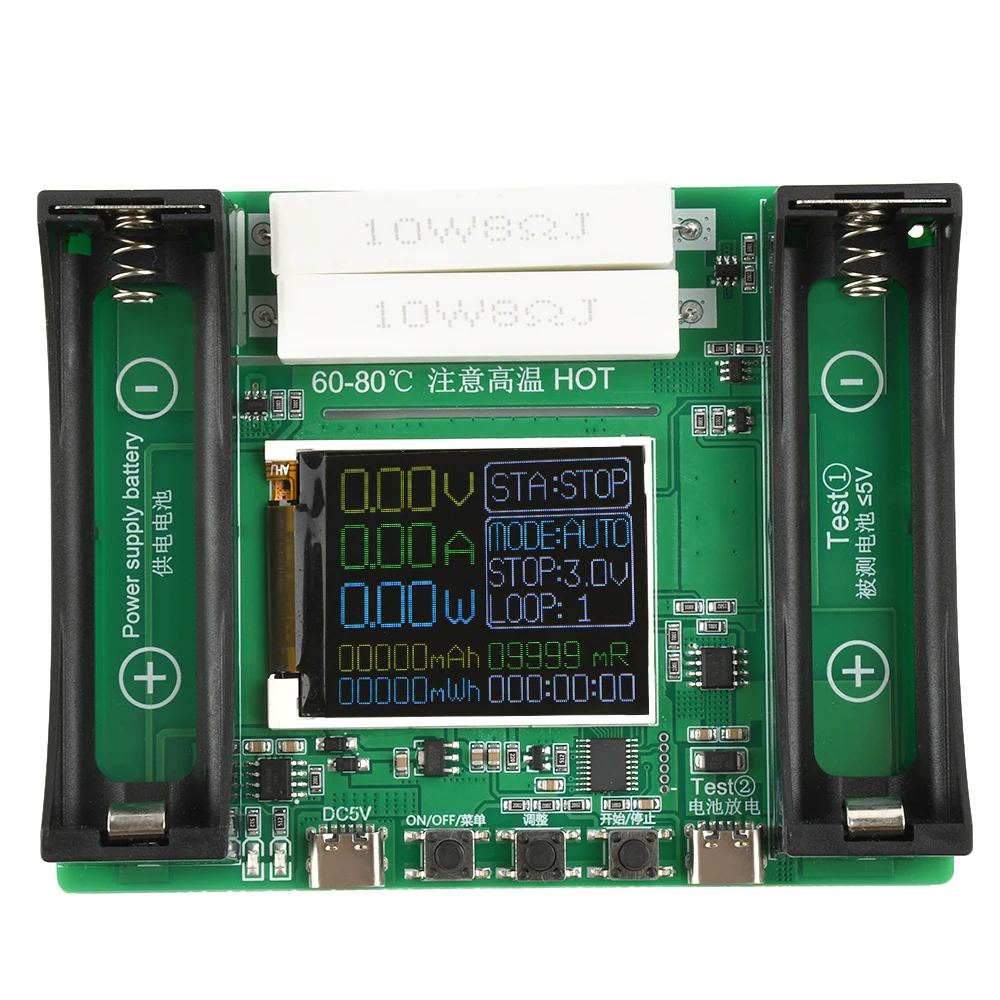

Módulo Testador Digital de Capacidade para Bateria de Lítio 18650 | 2 Canais + USB Tipo C

18650 módulo testador de capacidade da bateria de lítio digital dois canais 18650 módulo testador detector de energia da bateria interface tipo-c

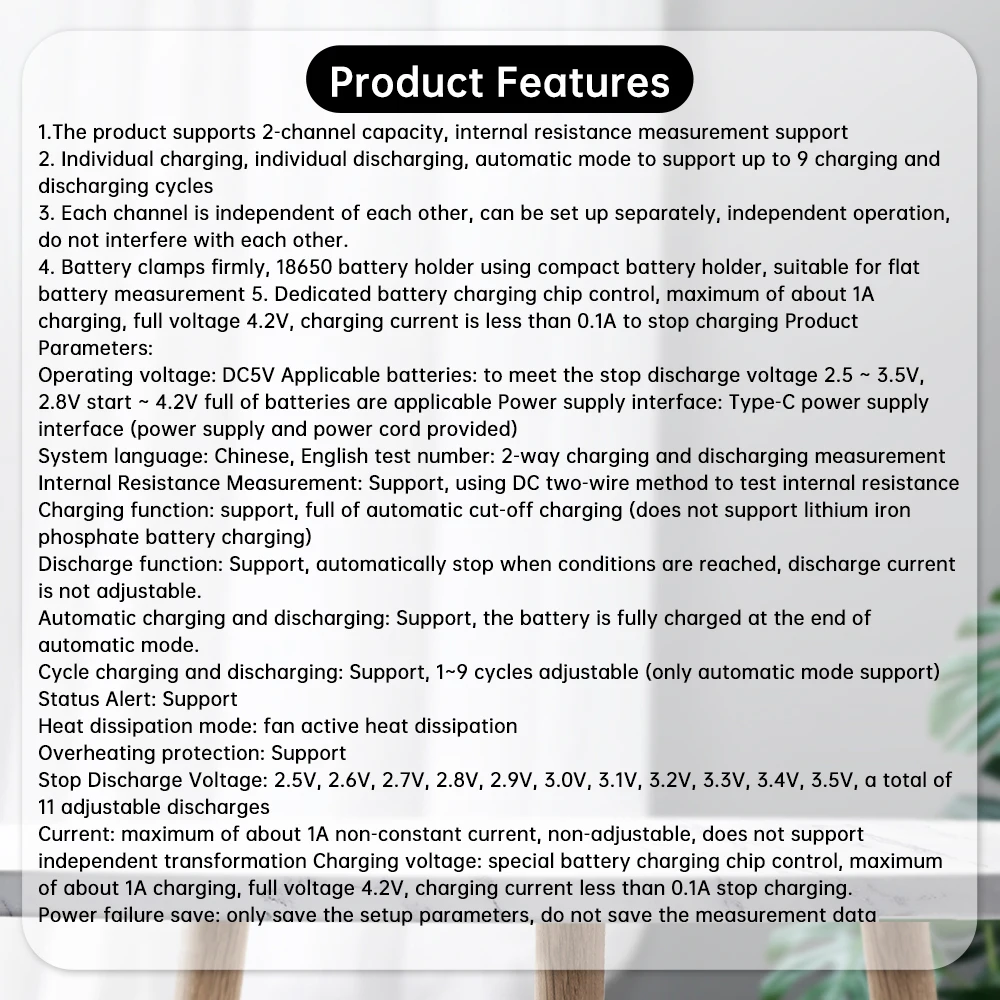

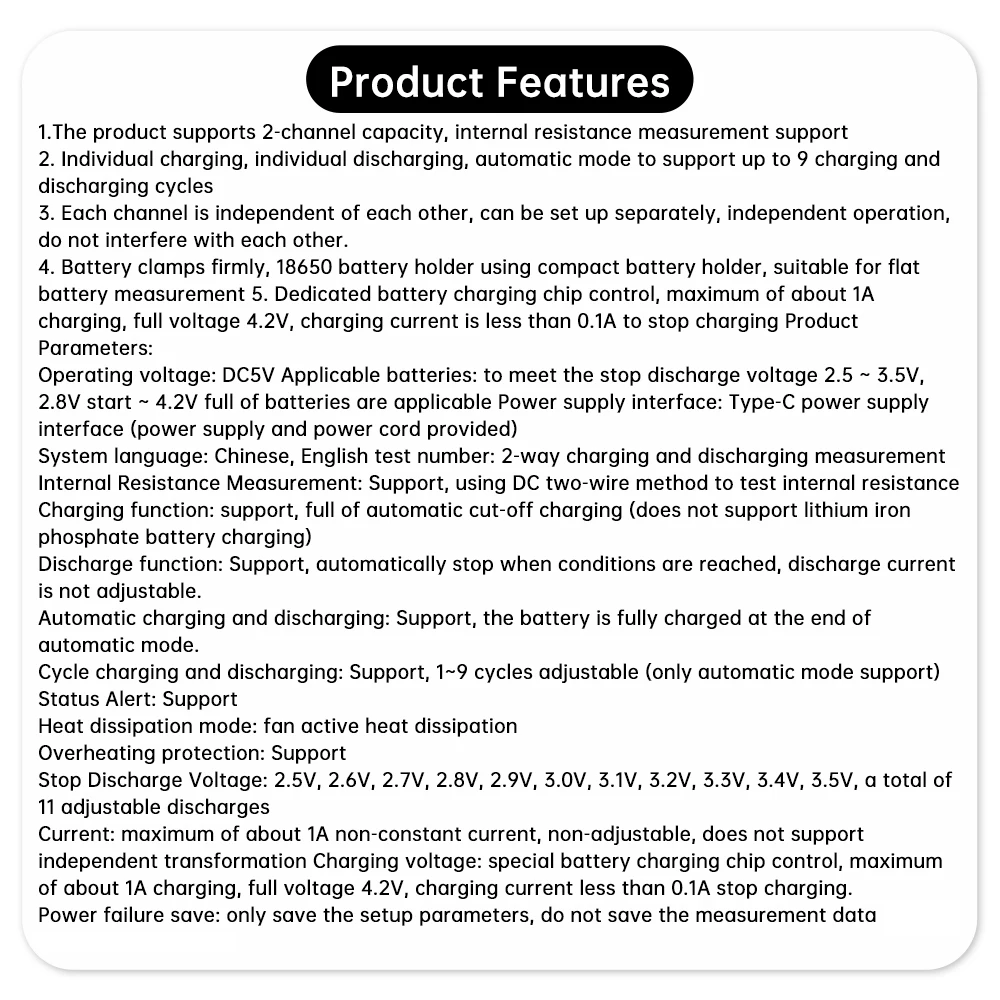

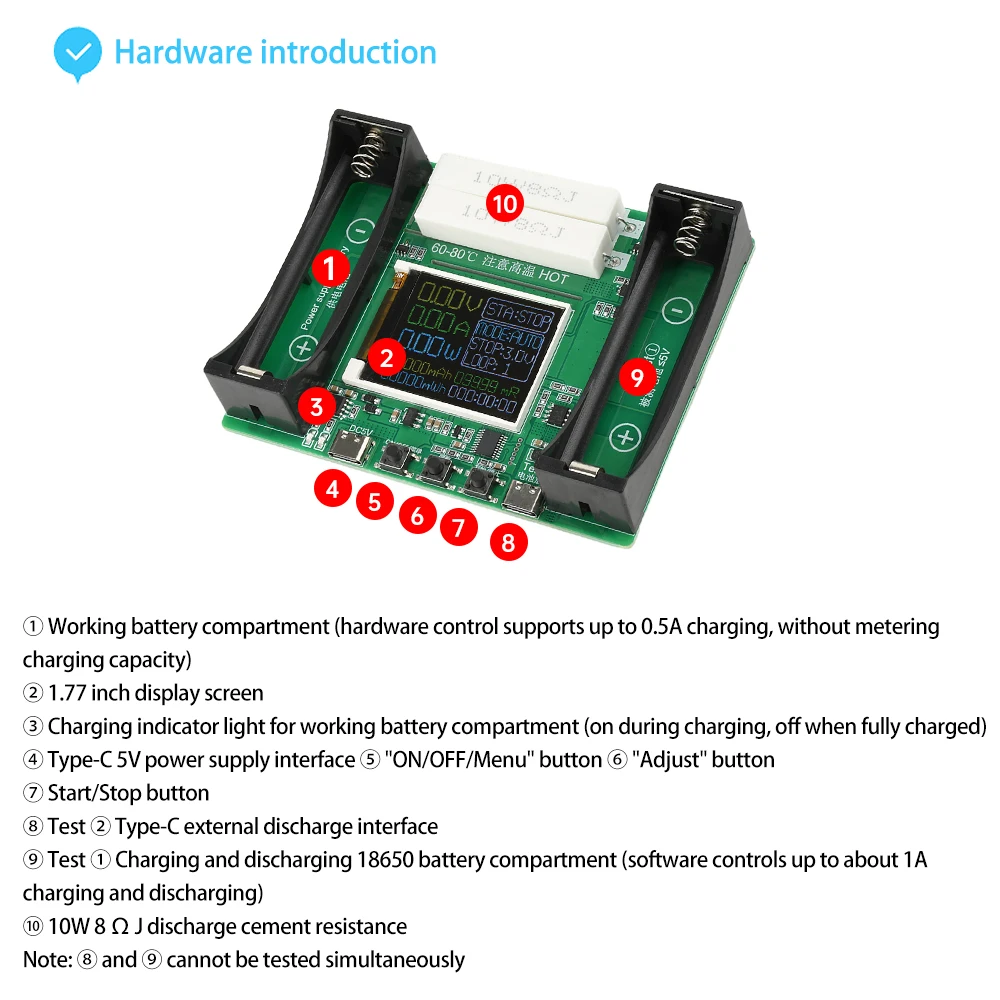

Característica:

O produto suporta capacidade de 2 canais e medição de resistência interna

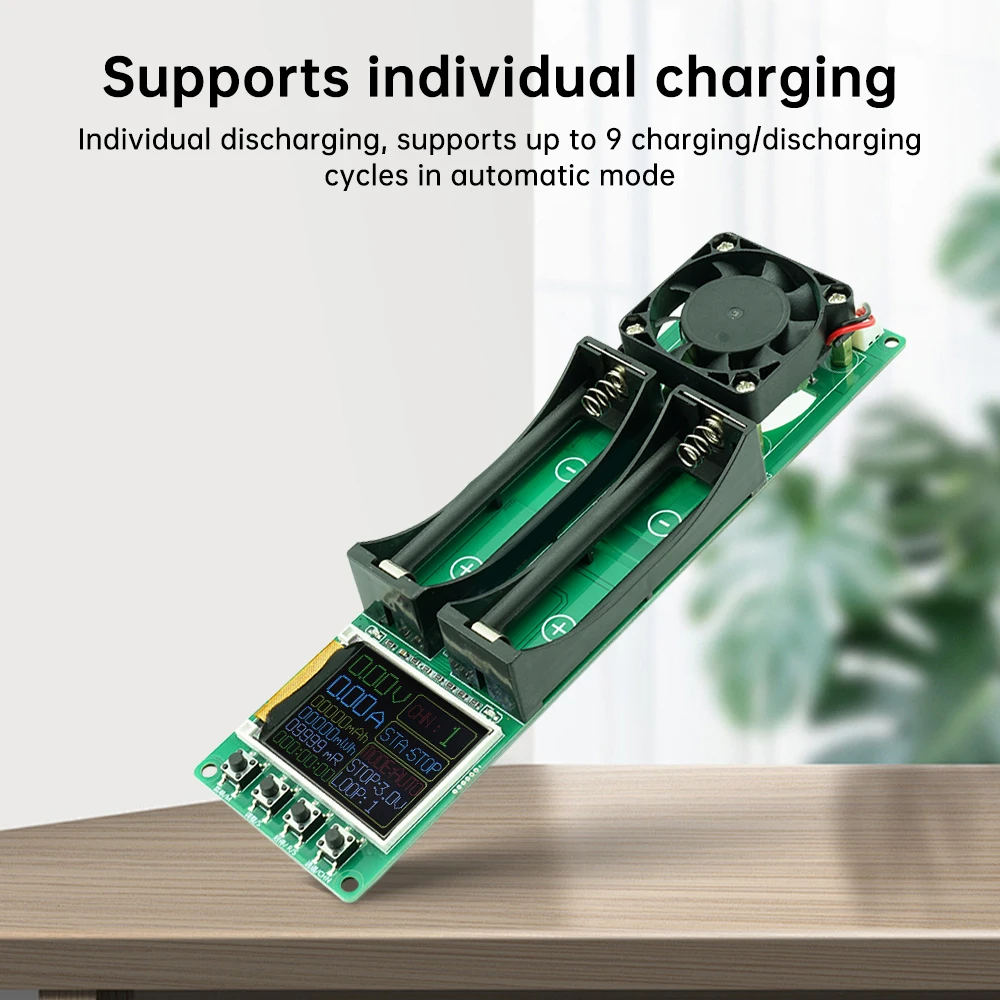

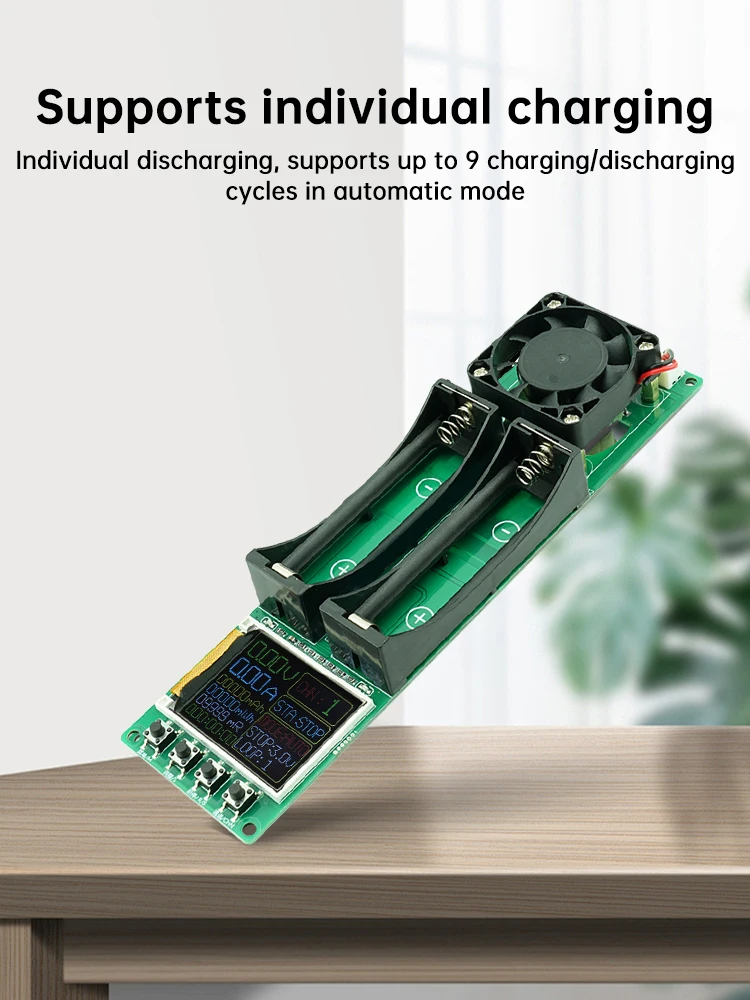

Suporta carga e descarga separadas e suporta até 9 ciclos de carga e descarga no modo automático

Cada canal é independente um do outro, pode ser configurado separadamente e funciona de forma independente sem interferir um com o outro

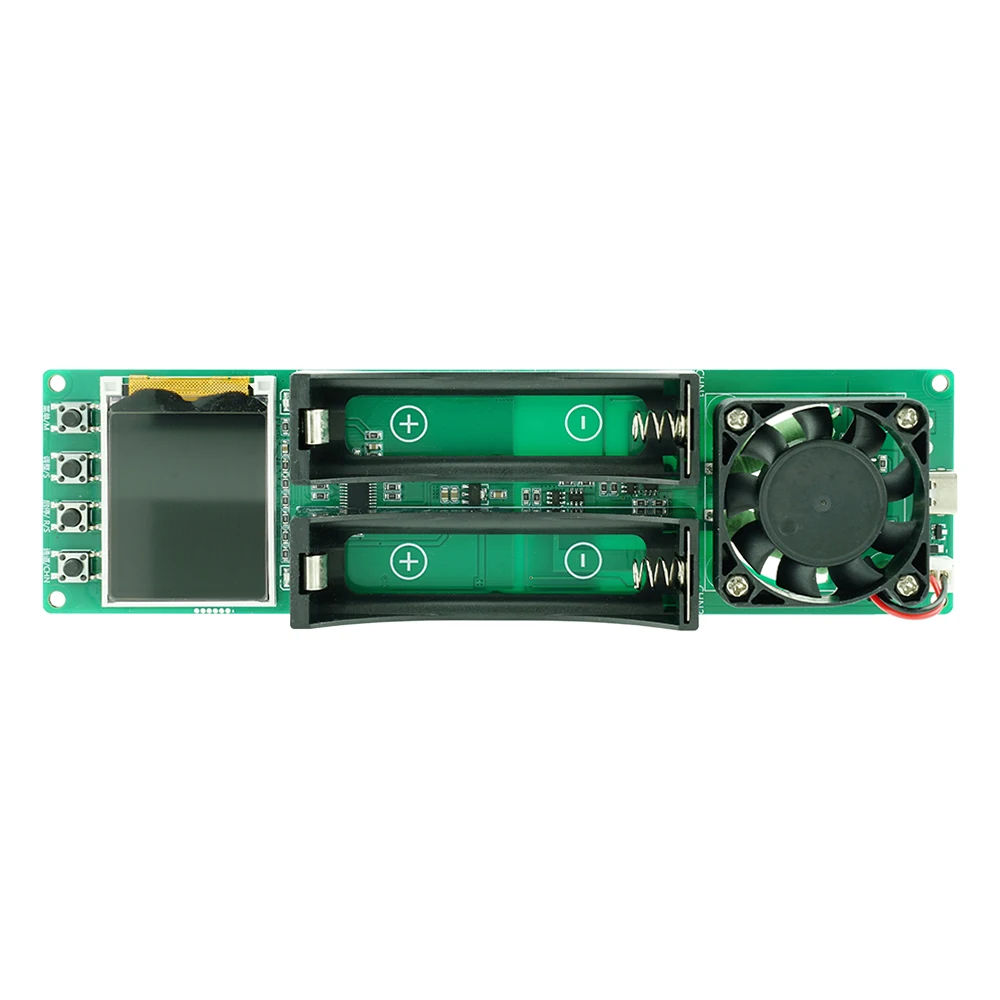

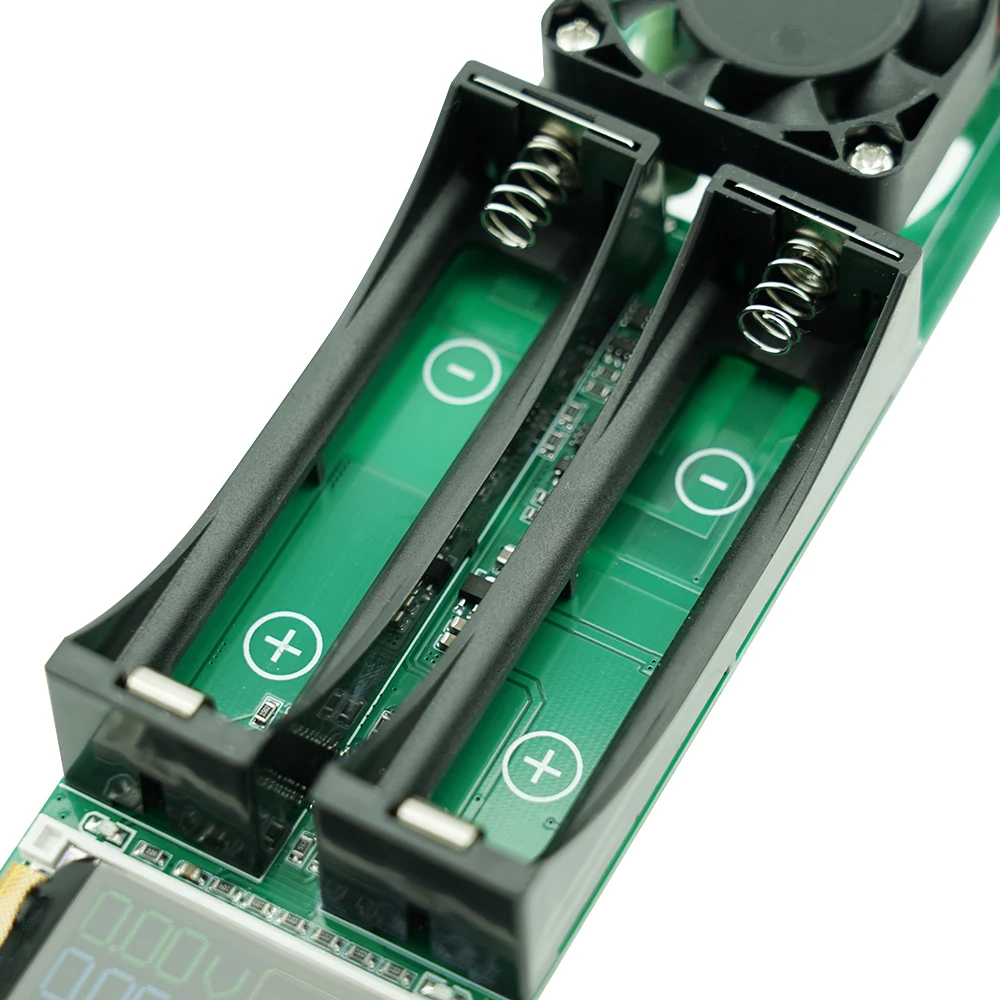

O clipe da bateria é firme e o suporte da bateria 18650 usa um suporte de bateria compacto, adequado para medição de bateria de cabeça chata

Controle de chip de carregamento de bateria dedicado, carregamento máximo de cerca de 1A, tensão de potência total 4,2V, corrente de carregamento inferior a 0,1A para de carregar

Parâmetros do produto:

Tensão de trabalho: DC5V

Baterias aplicáveis: atenda à tensão de descarga de parada de 2,5 ~ 3,5 V, baterias totalmente carregadas de 2,8 V a 4,2 V são aplicáveis

Interface de fonte de alimentação: interface de fonte de alimentação tipo C (fonte de alimentação e cabo de alimentação são fornecidos por você mesmo)

Idioma do sistema: chinês, inglês

Quantidade de teste: medição de carga e descarga bidirecional

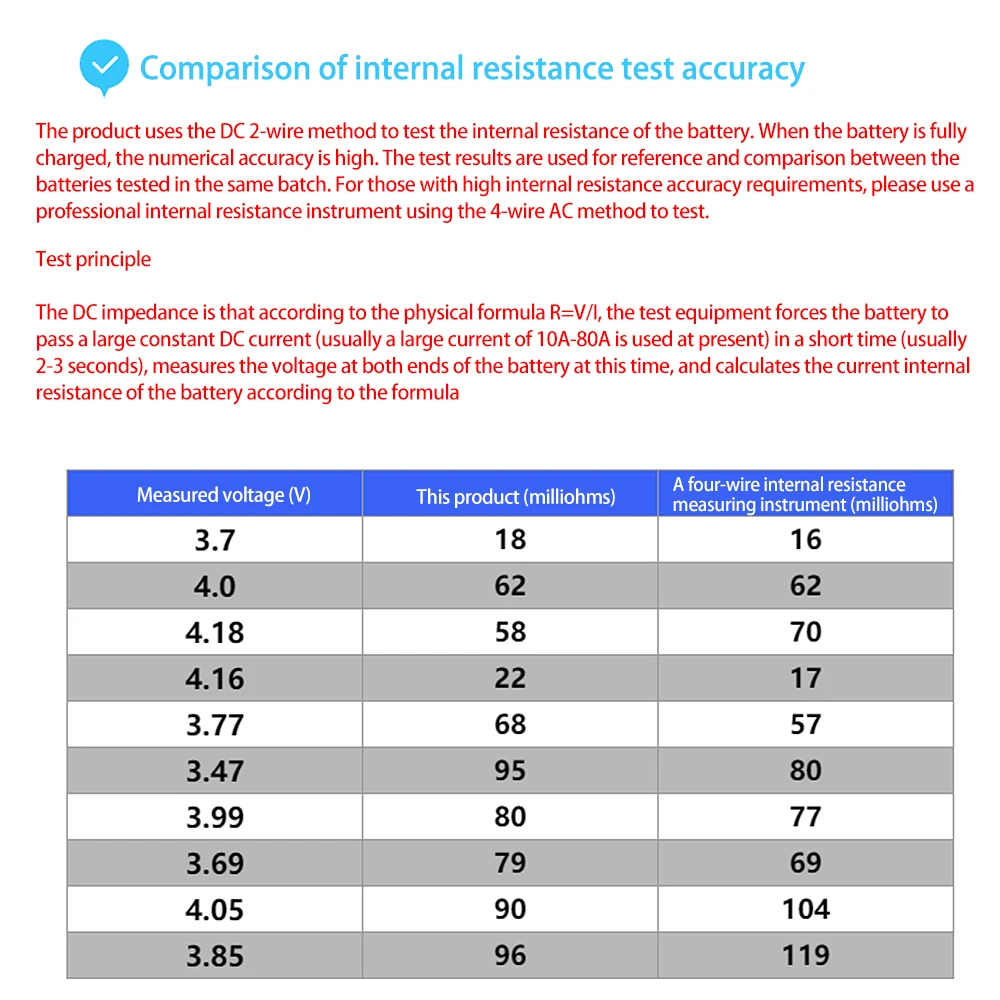

Medição de resistência interna: Suporte, o método DC de dois fios é usado para testar a resistência interna

Função de carregamento: Suporte, corte automático de carregamento quando cheio (não suporta carregamento de bateria de fosfato de ferro-lítio)

Função de descarga: Suporte, parada automática quando as condições são atendidas, a corrente de descarga não pode ser ajustada

Carregamento e descarga automáticos: Suporte, a bateria está totalmente carregada no final do modo automático

Carregamento e descarga cíclicas: Suporte, 1 a 9 ciclos são ajustáveis (suportado apenas no modo automático)

Alerta de status: Suporte

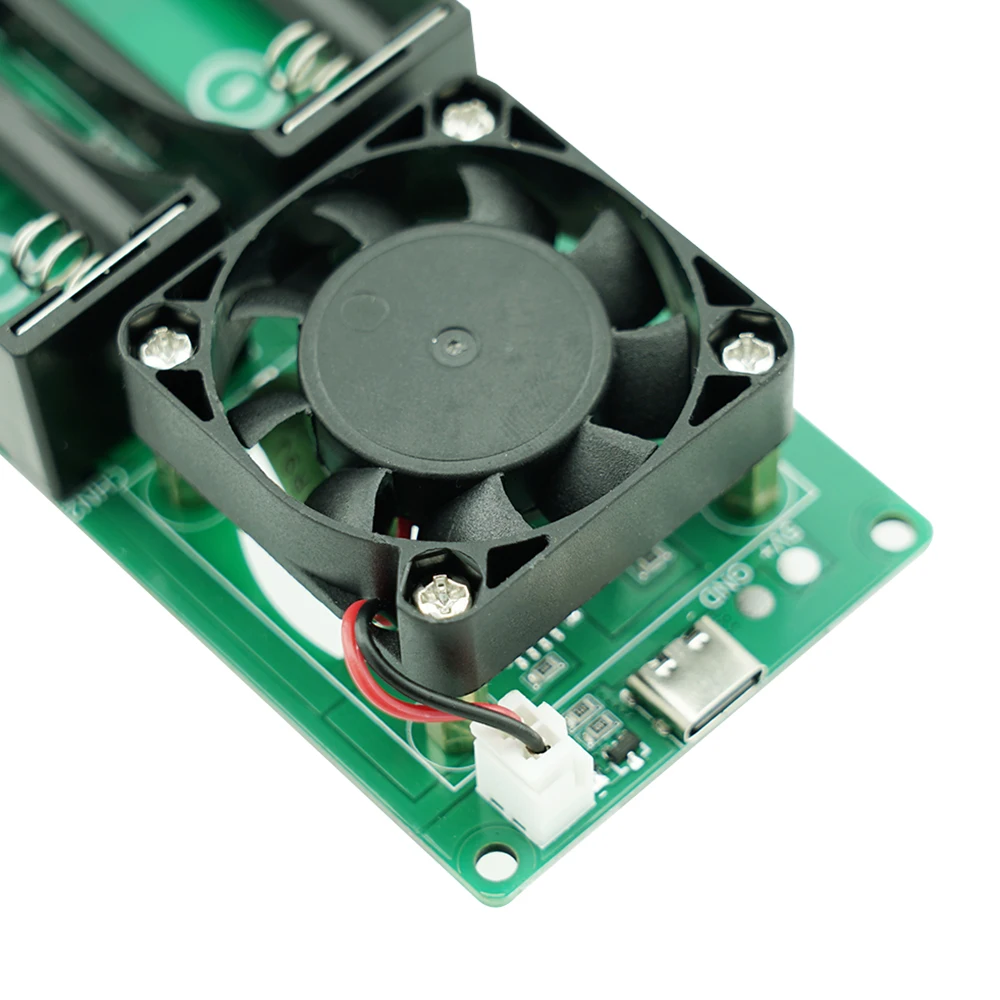

Método de resfriamento: Resfriamento ativo por ventilador

Proteção contra superaquecimento: Suporte

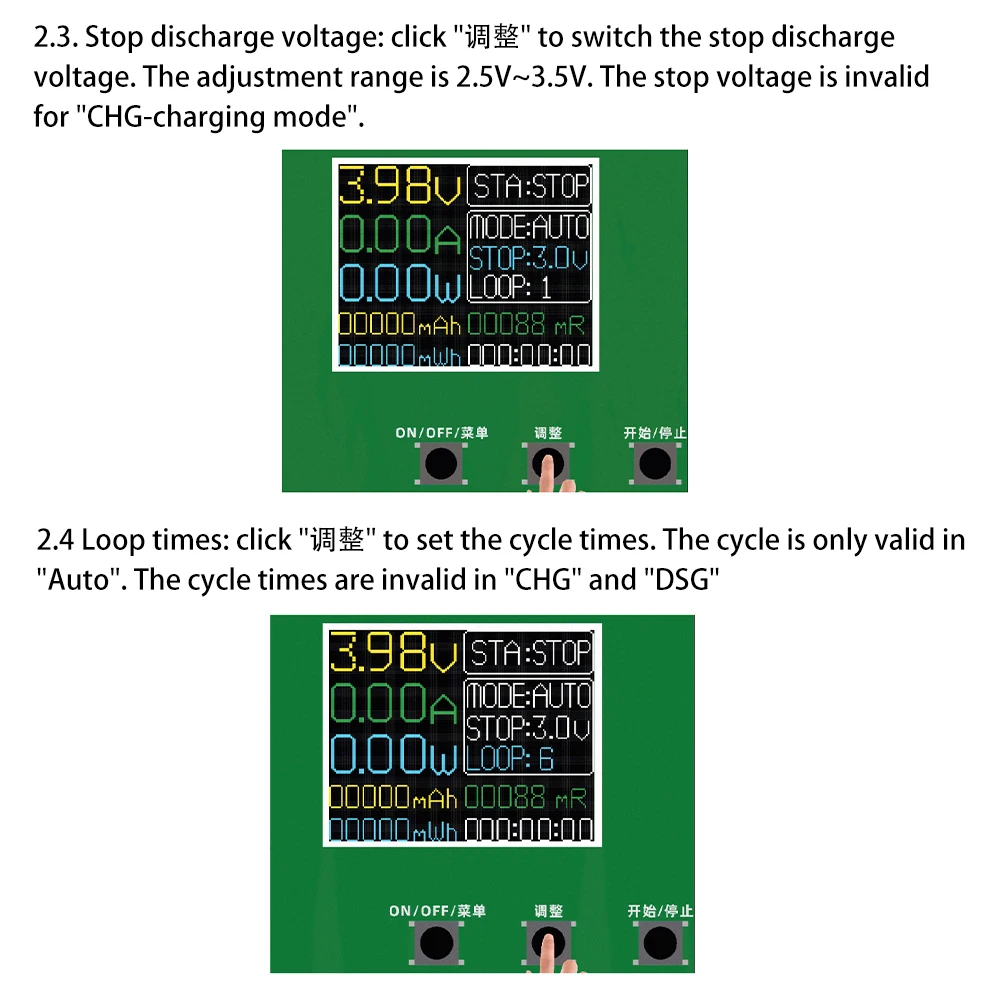

Tensão de descarga de parada: 2,5 V, 2,6 V, 2,7 V, 2,8 V, 2,9 V, 3,0 V, 3,2 V, 3,3 V, 3,4 V, 3,5 V, um total de 11 níveis ajustáveis

Corrente de descarga: Máximo de cerca de 1A de corrente não constante, não pode ser ajustado, não suporta automodificação

Tensão de carregamento: controlada por um chip de carregamento de bateria dedicado, carregamento máximo de cerca de 1A, tensão total 4,2V, o carregamento para quando a corrente de carregamento é inferior a 0,1A

Economia de desligamento: salve apenas os parâmetros de configuração, não os dados de medição

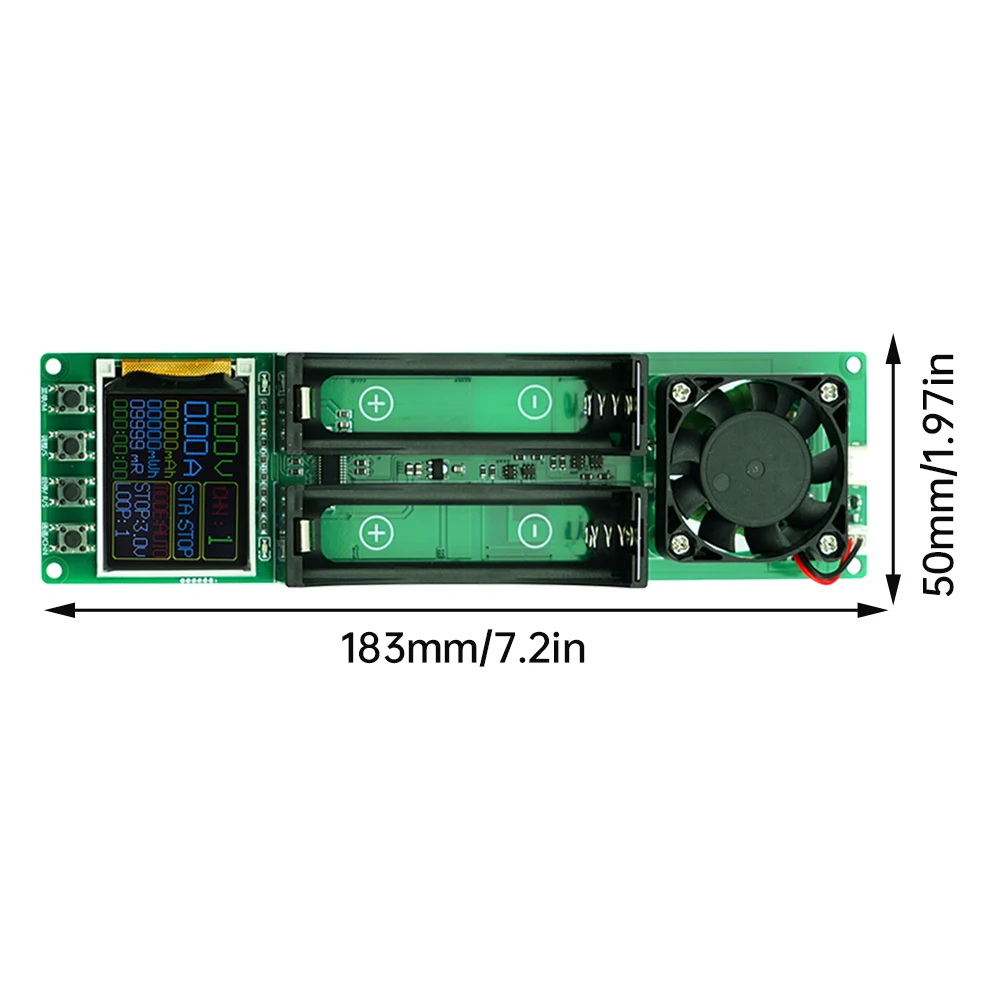

Tamanho do produto: 190×50×27mm

Instruções:

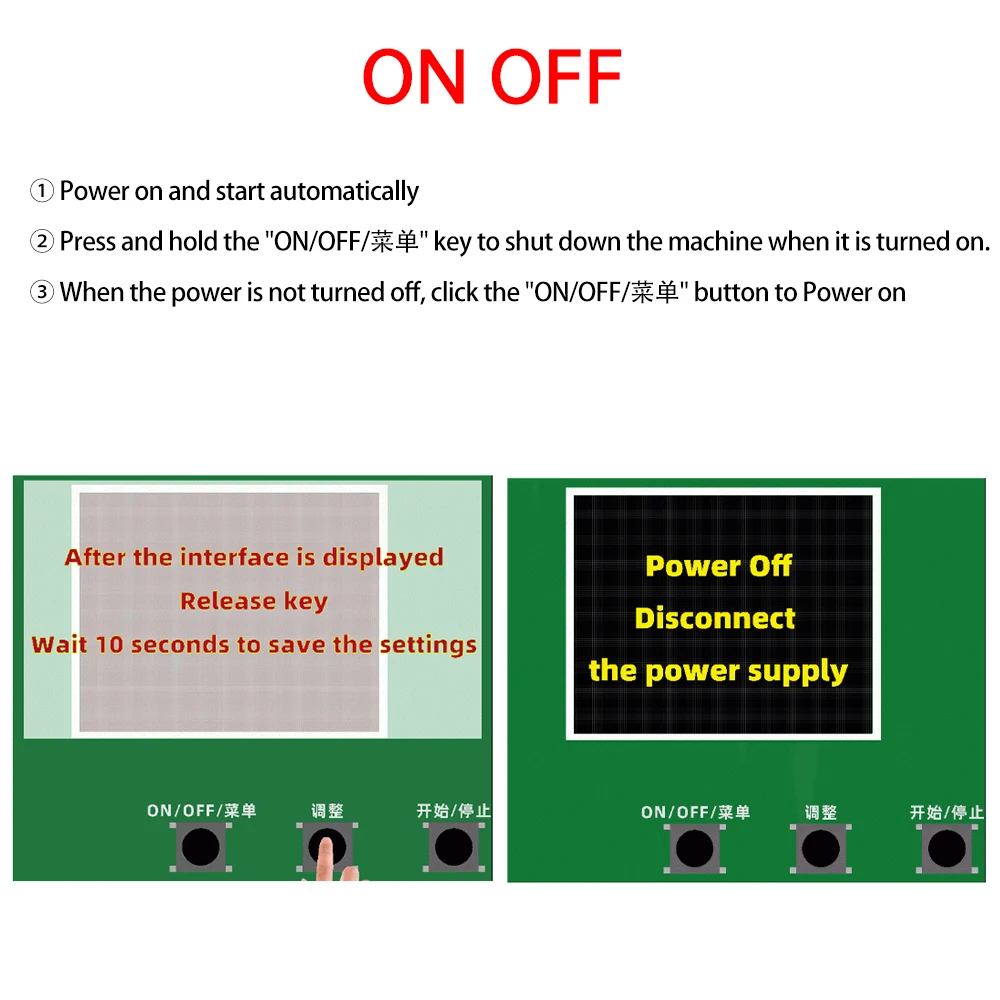

1.Ligar e desligar o produto:

O produto não possui botão liga / desliga, ele iniciará automaticamente quando ligado e desligará quando desligado

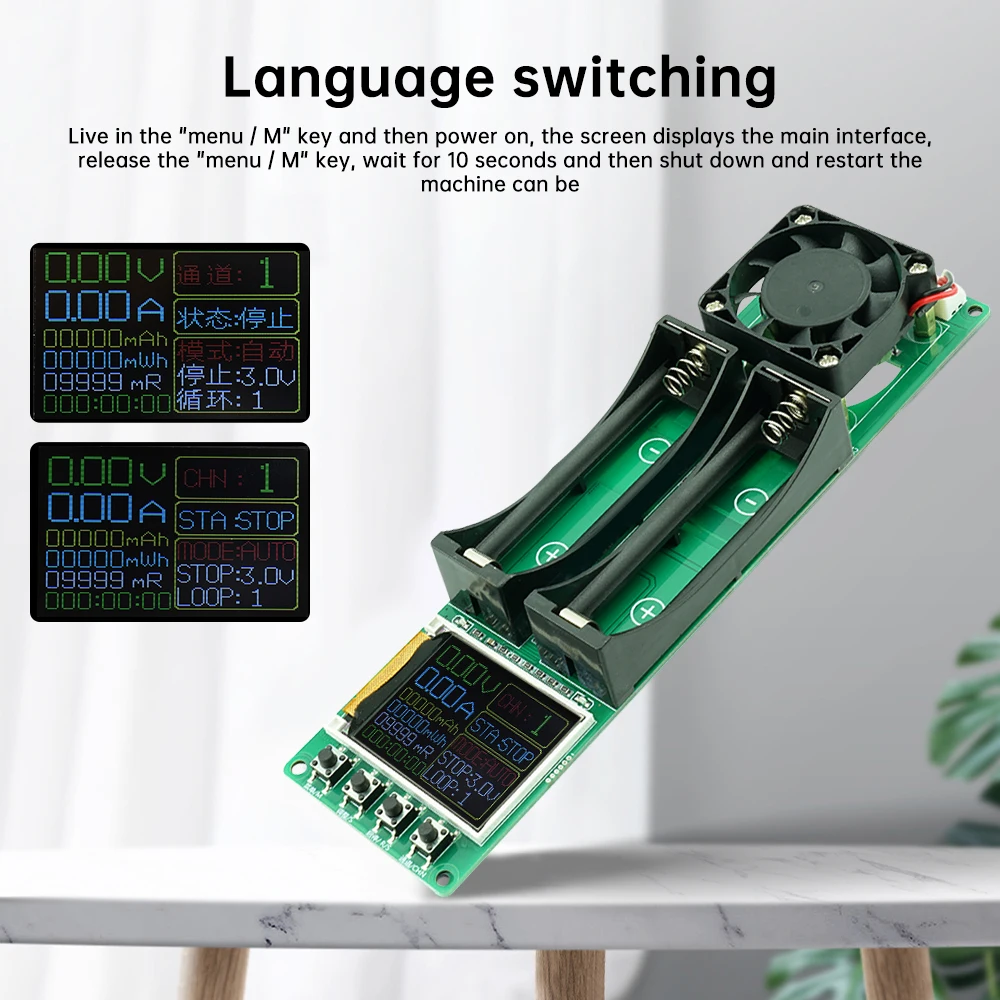

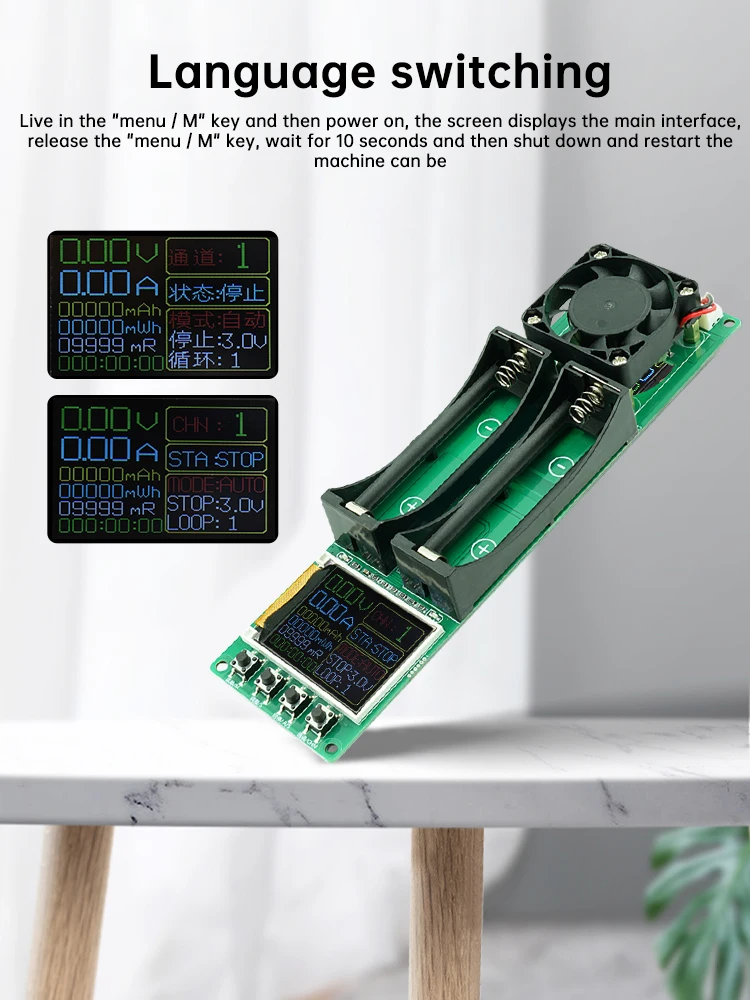

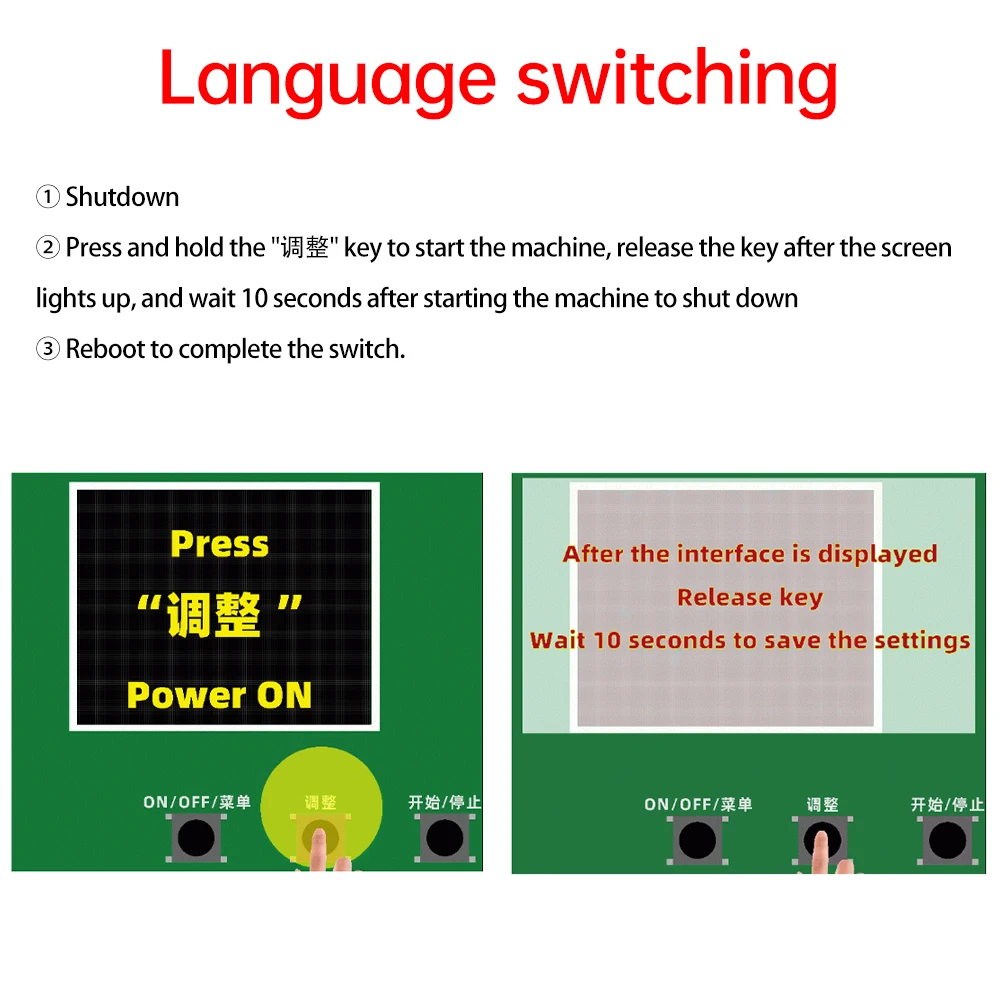

2.Troca de idioma:

Pressione e segure a tecla "Menu/M" e ligue.Depois que a tela exibir a interface principal, solte a tecla "Menu/M", aguarde 10 segundos e desligue e reinicie

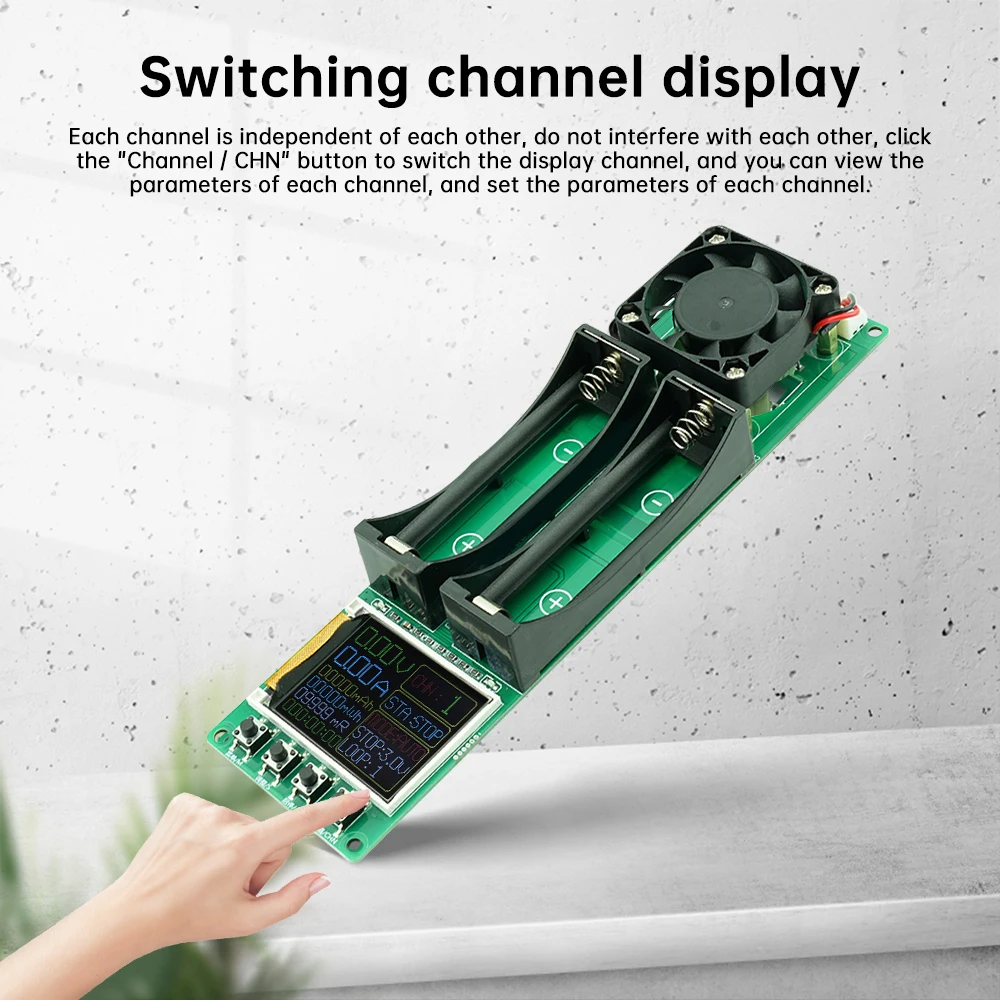

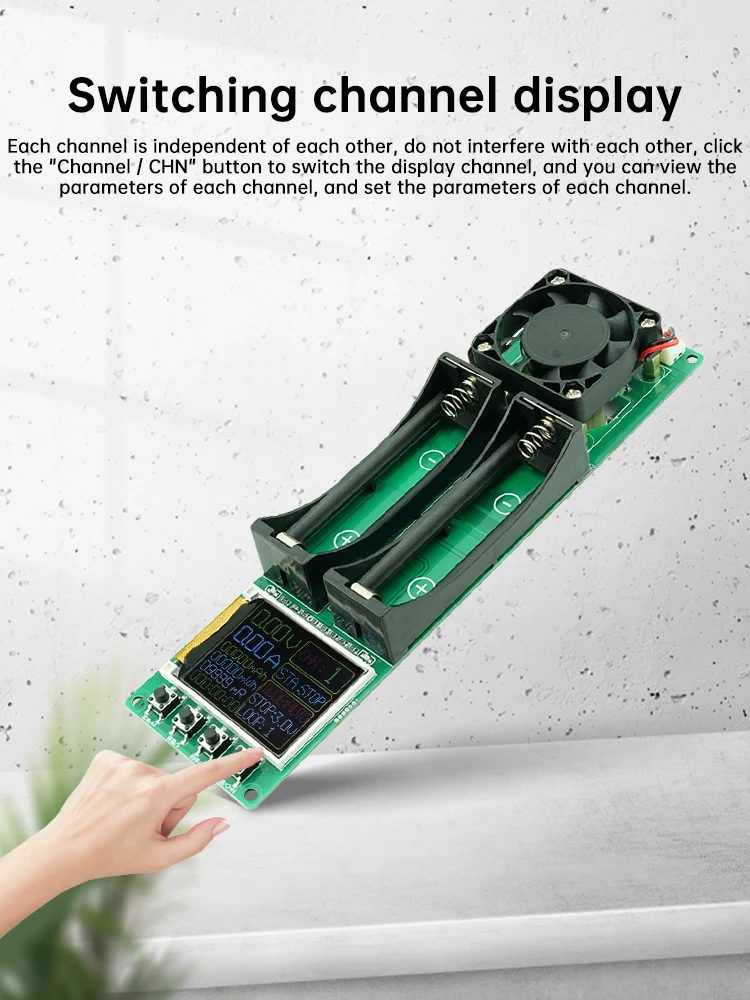

3.Exibição do canal de comutação:

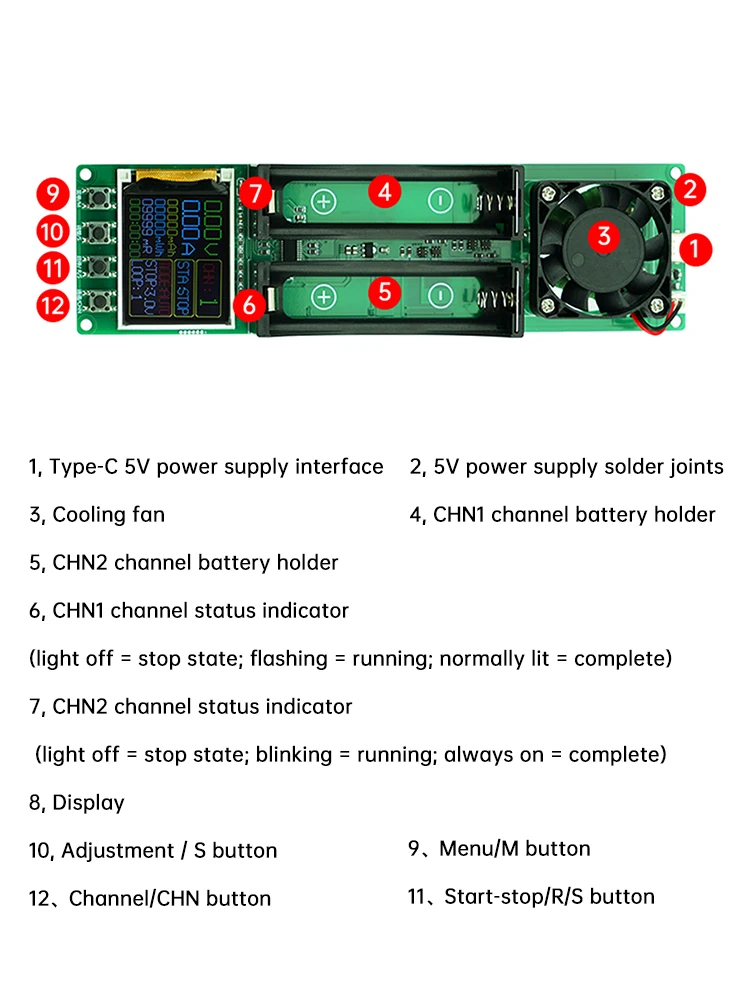

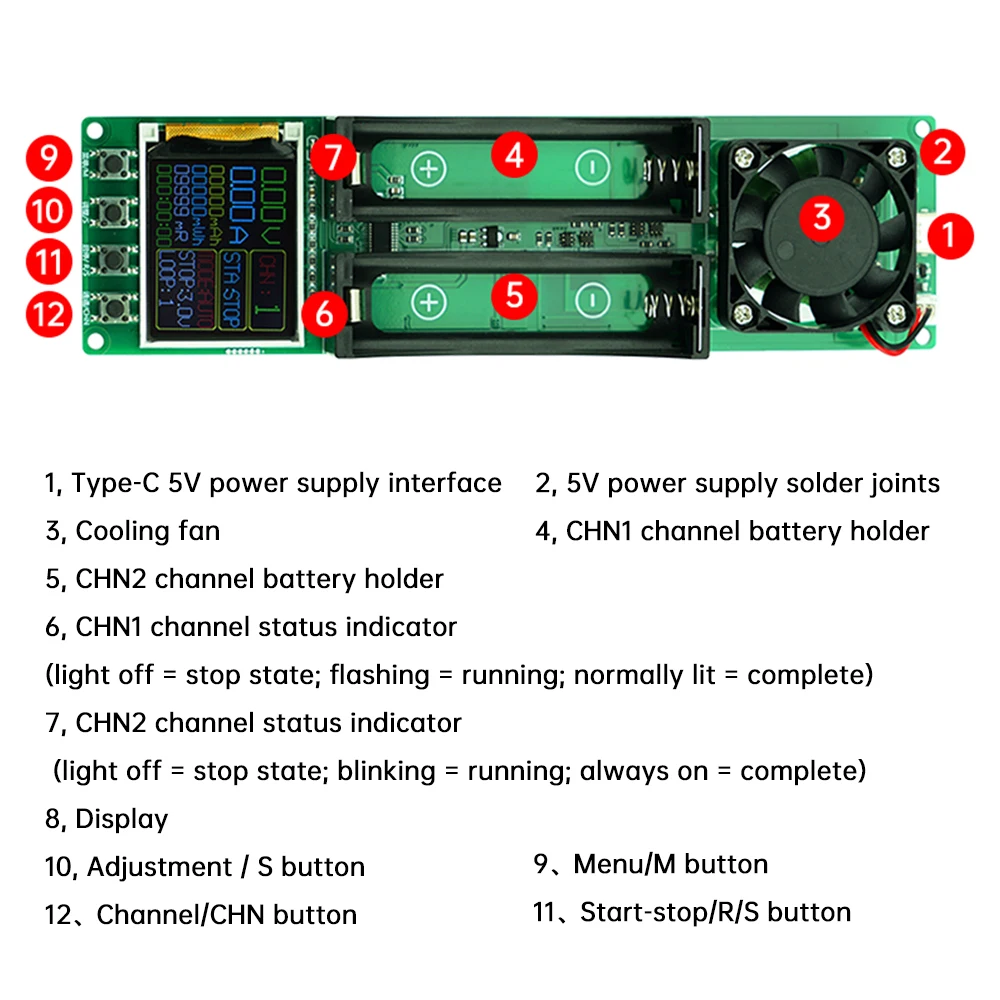

Cada canal é independente um do outro e não interfere um no outro.Clique no botão "Canal/CHN" para alternar o canal de exibição e você poderá visualizar e definir os parâmetros de cada canal

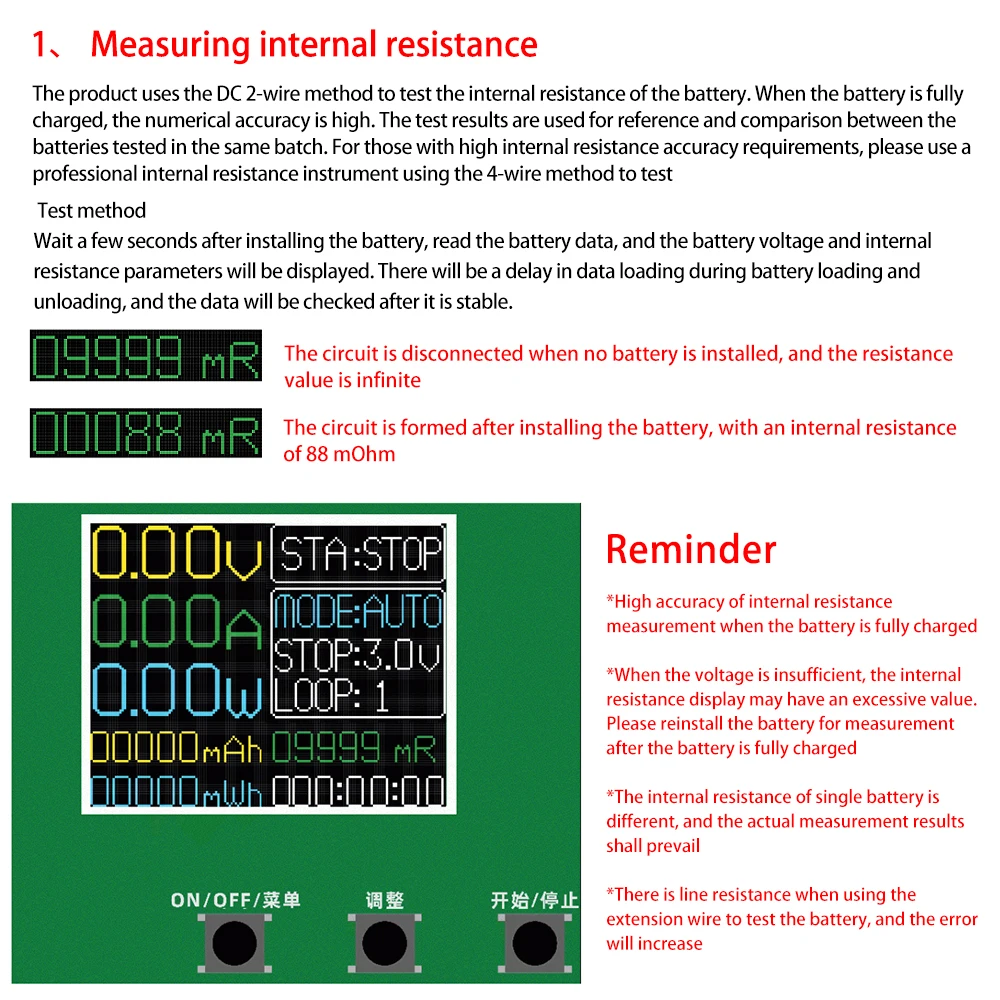

4.Teste de resistência interna:

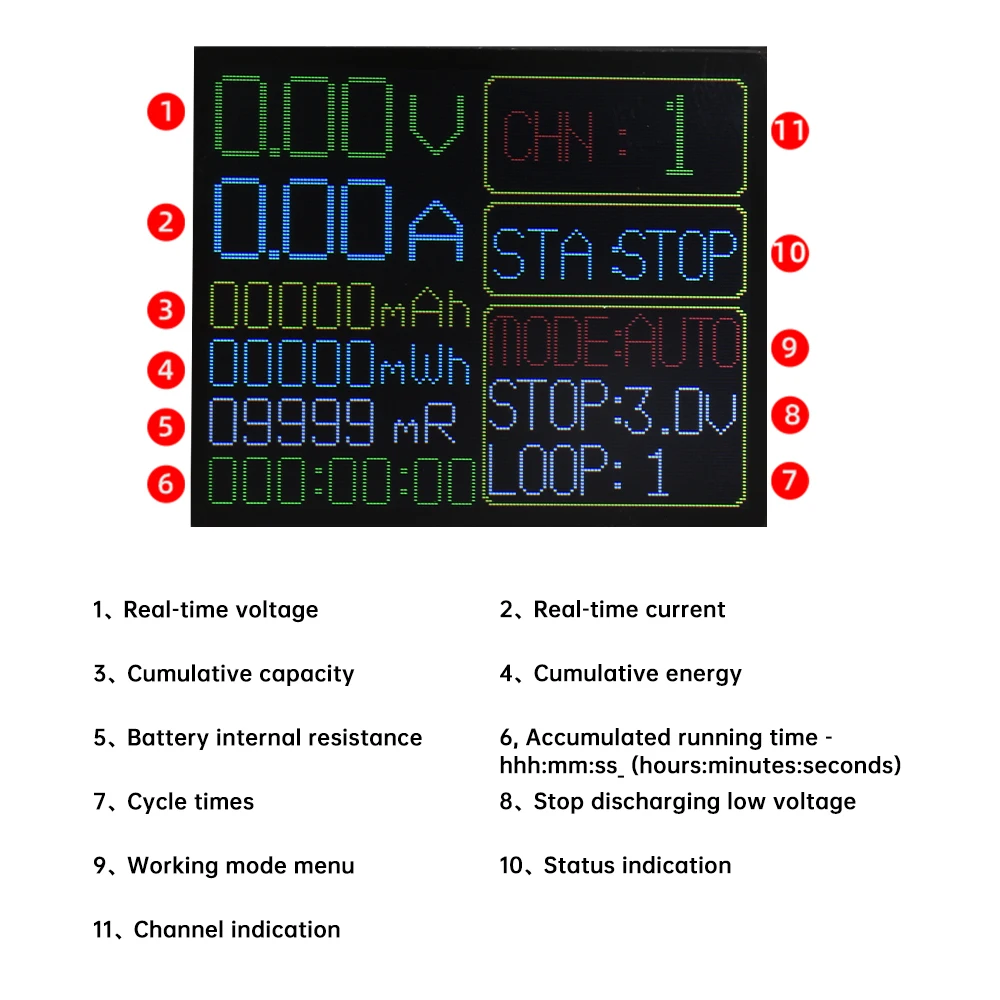

Instale a bateria, ligue, aguarde 10 segundos e exiba a tensão da bateria e os resultados do teste de resistência interna.Este produto utiliza o método DC de dois fios para testar a resistência interna, devido às limitações do princípio de teste, a bateria pode não ser reconhecida e a resistência interna sempre exibe 9999.

Quando a bateria não está instalada, o circuito de teste está aberto, o que equivale a resistência infinita, e a resistência interna exibe 9.999 miliohms.

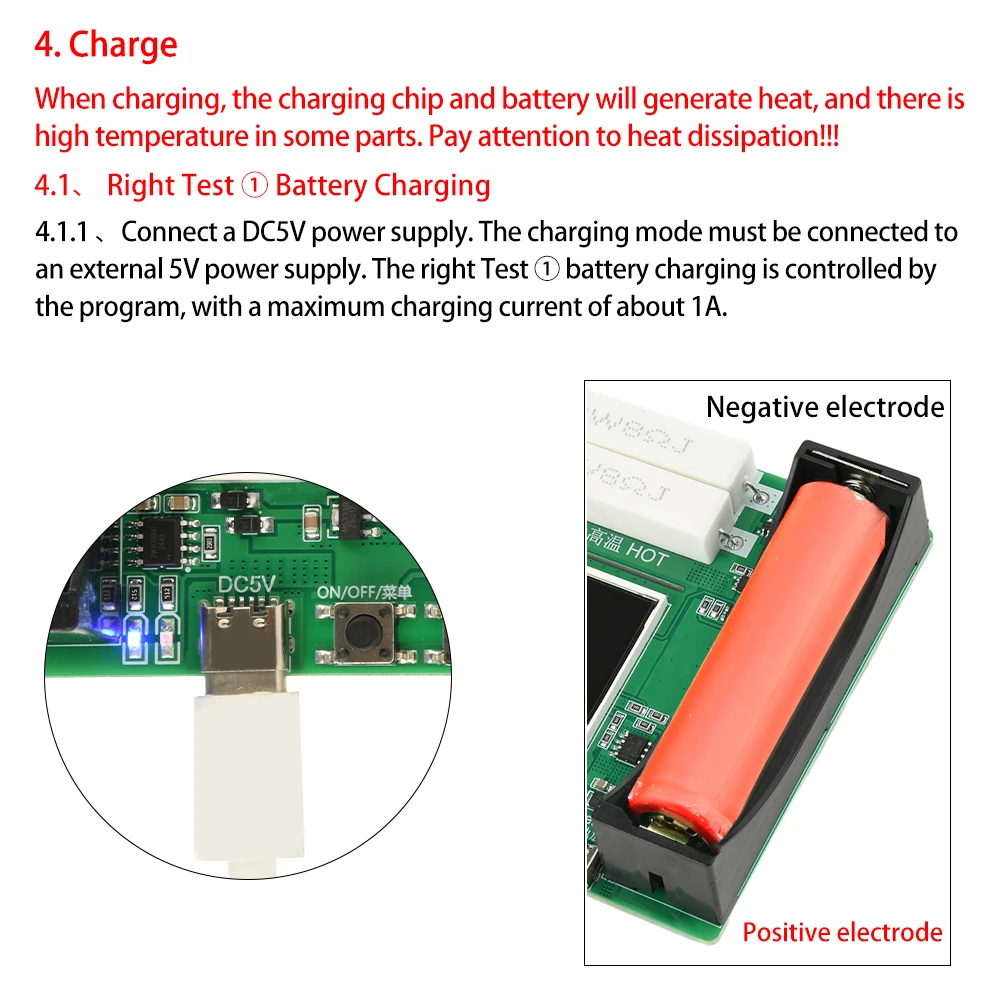

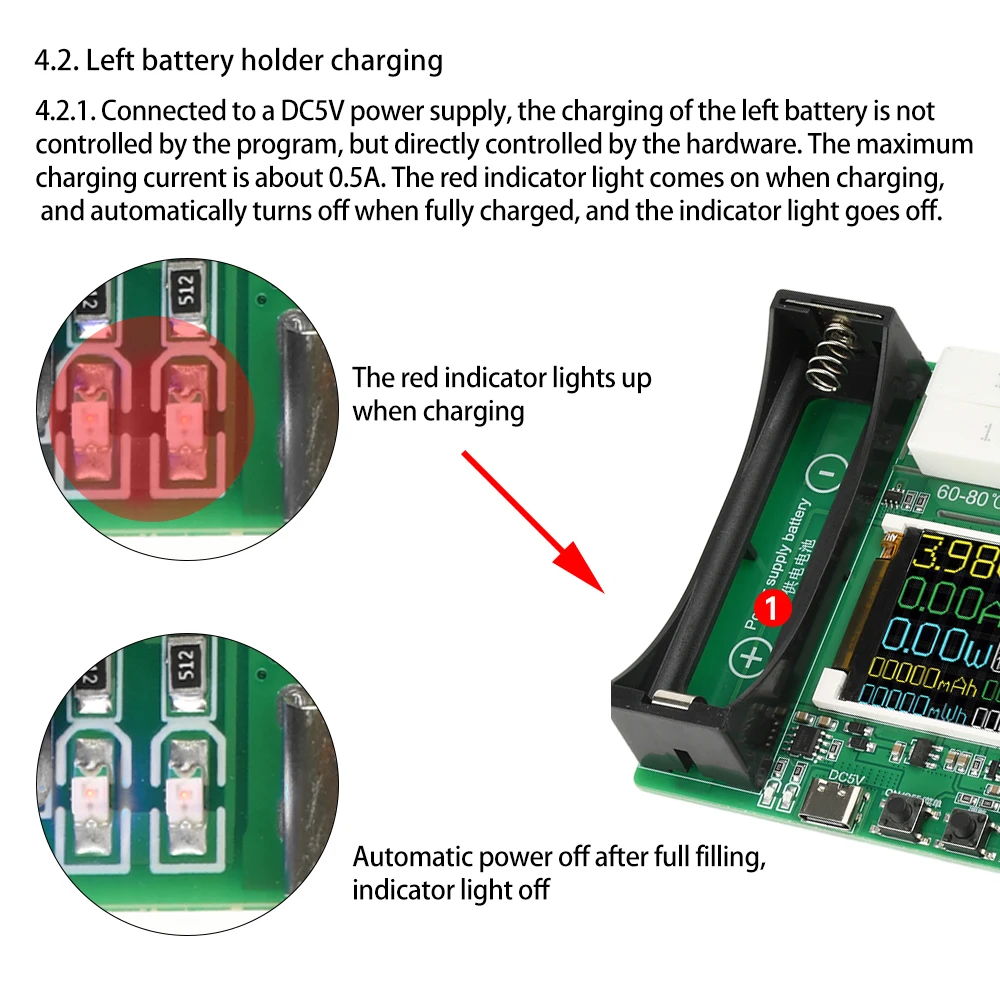

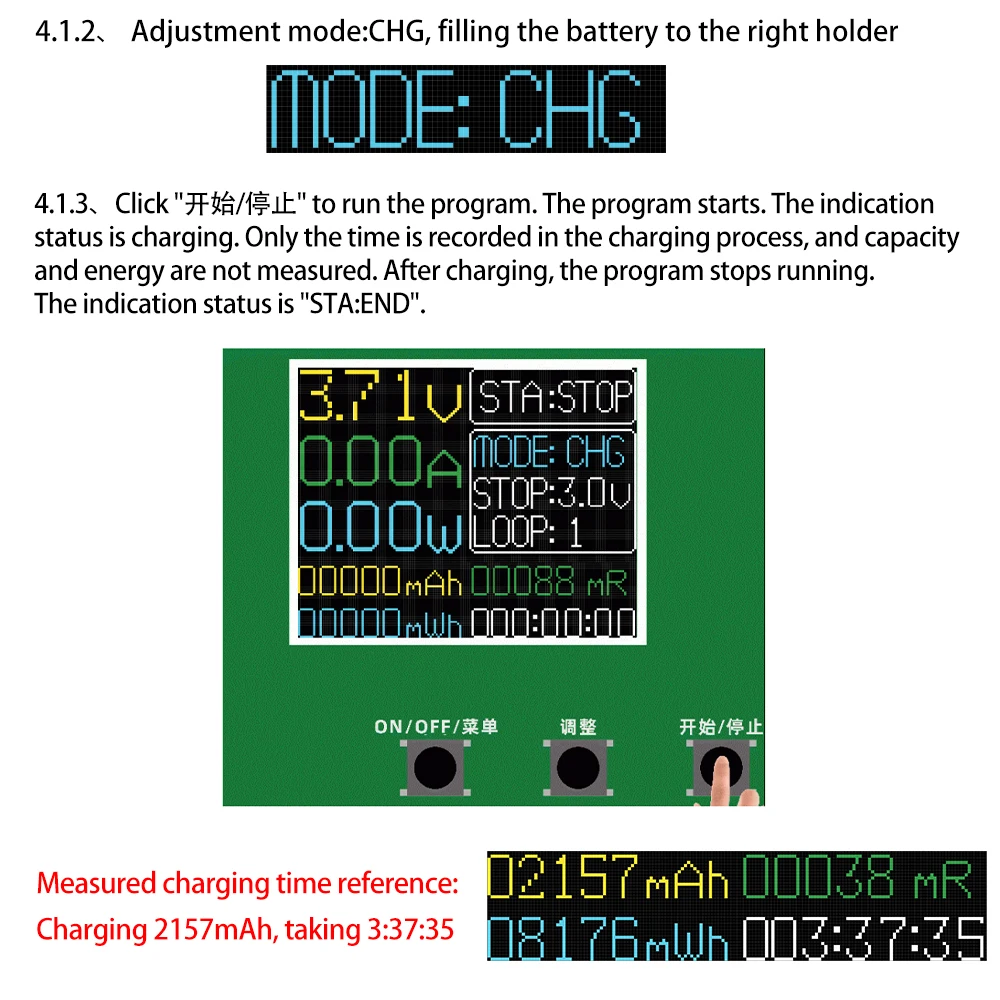

5.Função de carregamento (não adequada para carregar baterias de fosfato de ferro-lítio):

Instale a bateria no suporte da bateria, ajuste o modo para o modo "Carregar", clique em "Iniciar/Parar/R/S" para executar o programa; após a conclusão do carregamento, a indicação de status é concluída; o processo de carregamento registra capacidade, energia e tempo de carregamento.A capacidade de medição de carregamento é apenas para referência.Consulte a capacidade de descarga.

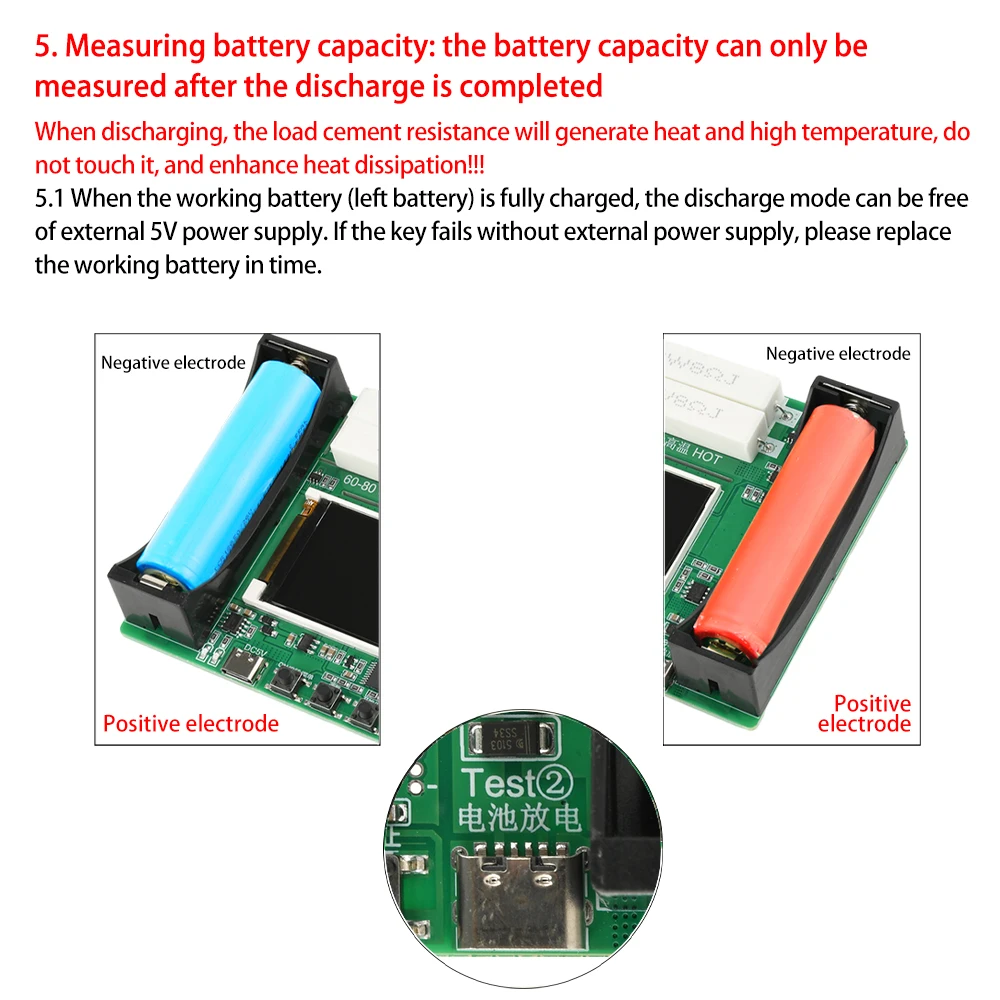

6.Capacidade de teste:

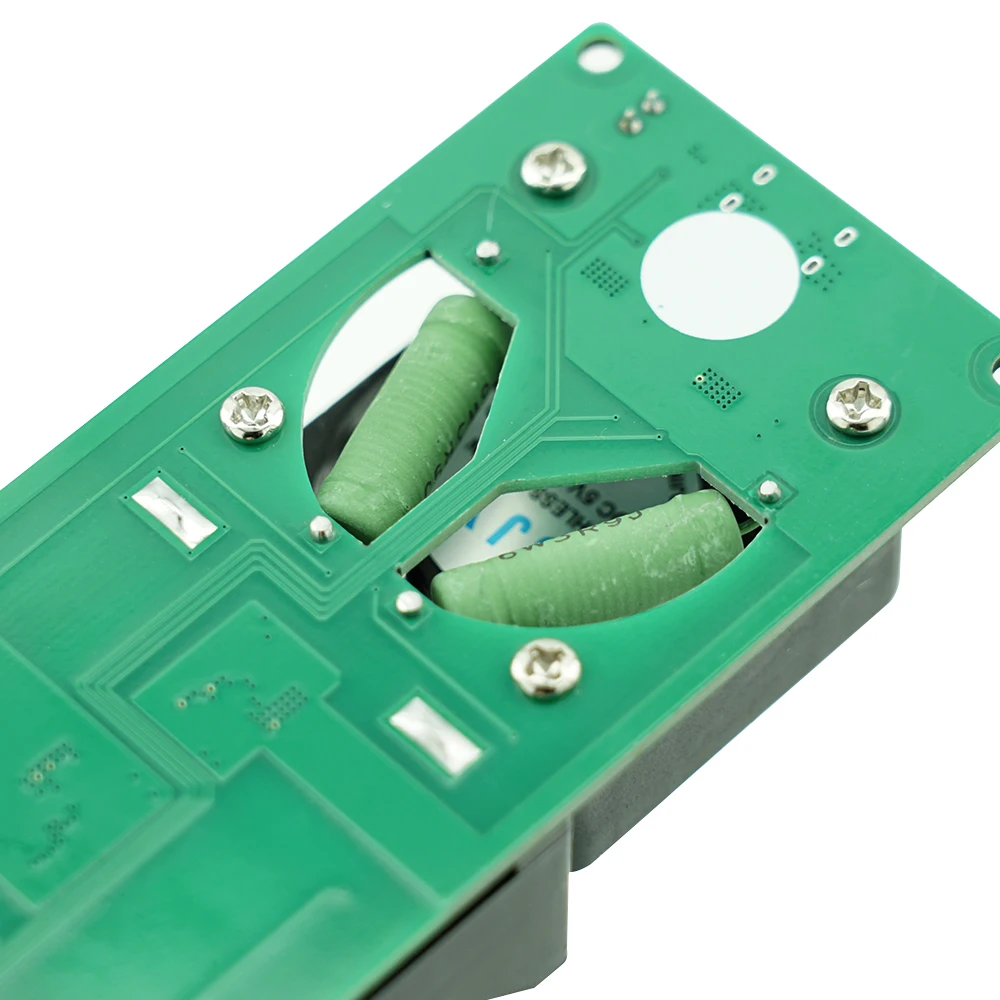

O teste de capacidade requer descarga e tempo de espera.O teste de capacidade é realizado por meio de descarga de resistor.O resistor gera alta temperatura durante a descarga.Não toque diretamente com as mãos para evitar queimaduras.O resultado do teste de capacidade é apenas a capacidade medida desde o início da descarga da bateria até a parada do gatilho durante a fase de teste

7.Divisão e ciclo da capacidade da bateria:

Divisão de capacidade e ciclo são um processo de carregamento, descarga e recarga.A tensão de parada não pode ser inferior a 2,8 V durante o uso, caso contrário não pode ser carregado e o programa não poderá ser executado normalmente

8.Redefinição de dados:

Desligar, alternar modo, capacidade, energia, dados de tempo são redefinidos automaticamente

Lista de pacotes:

Testador de resistência interna de capacidade da bateria 18650 X1
