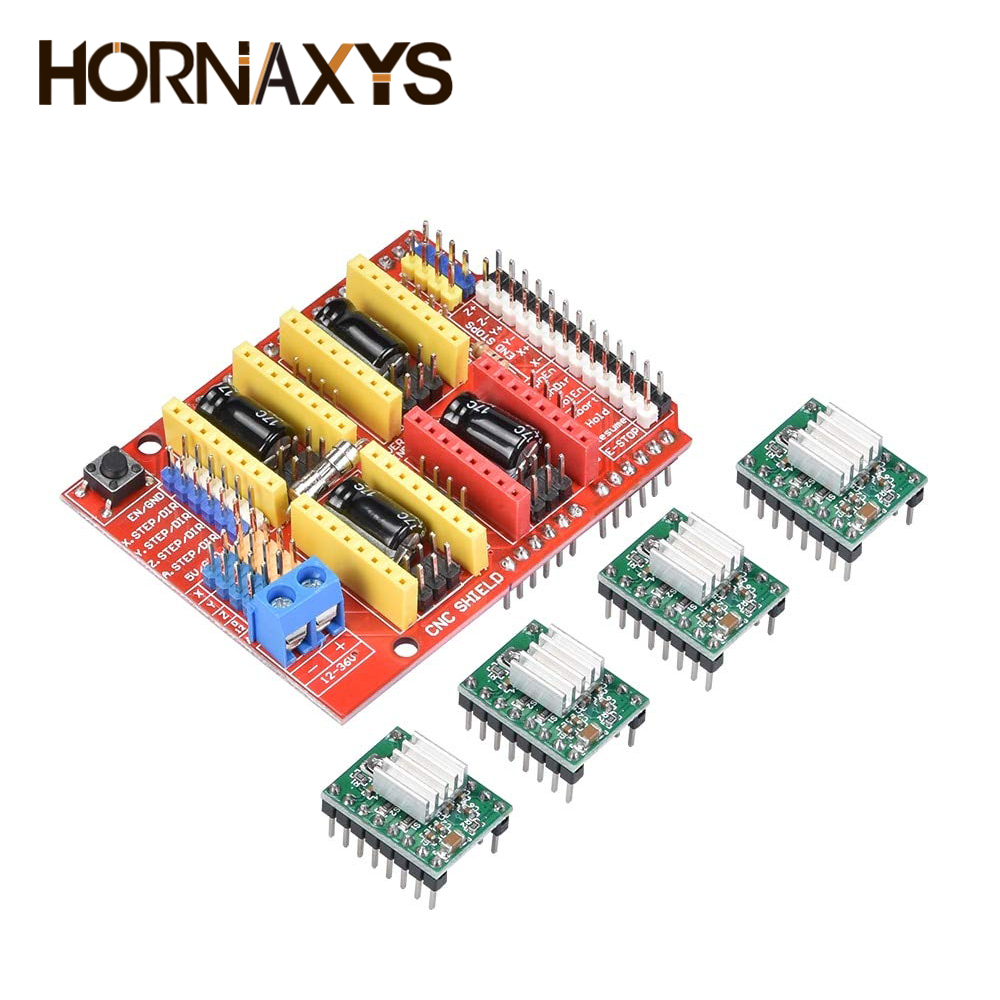

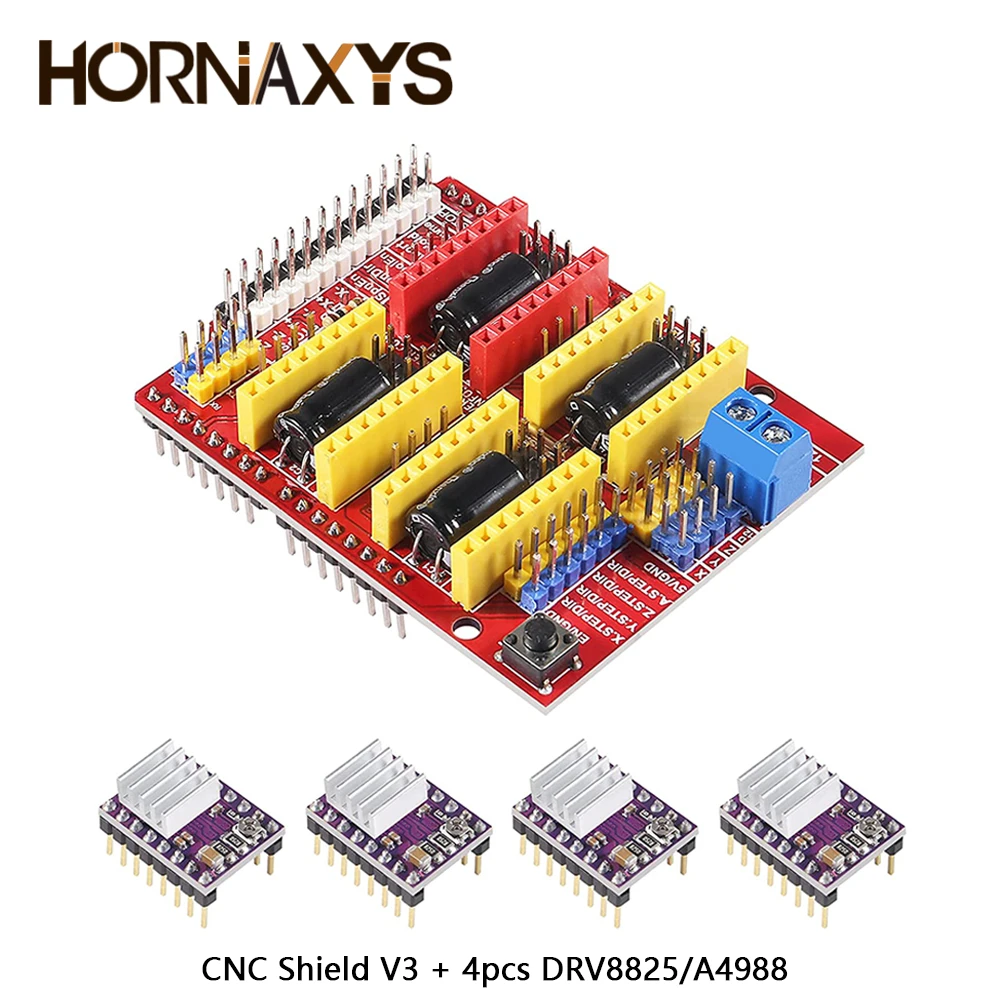

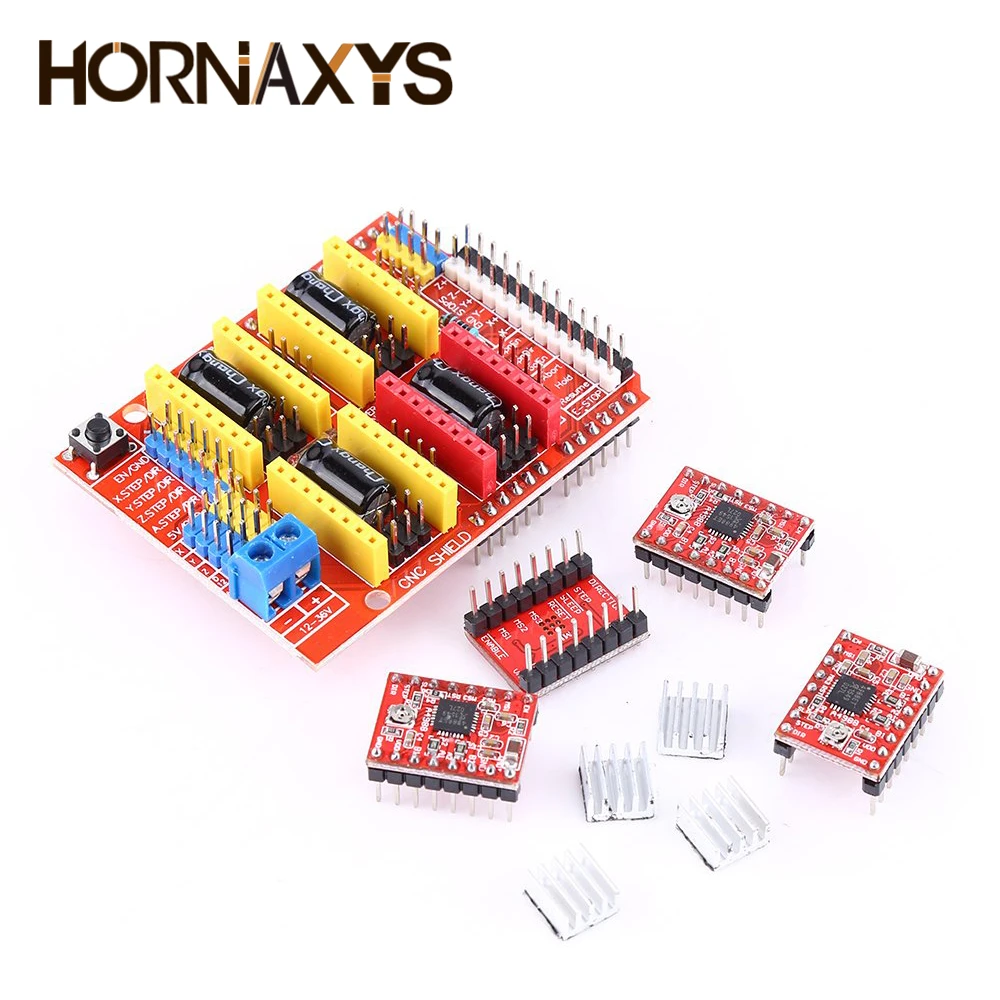

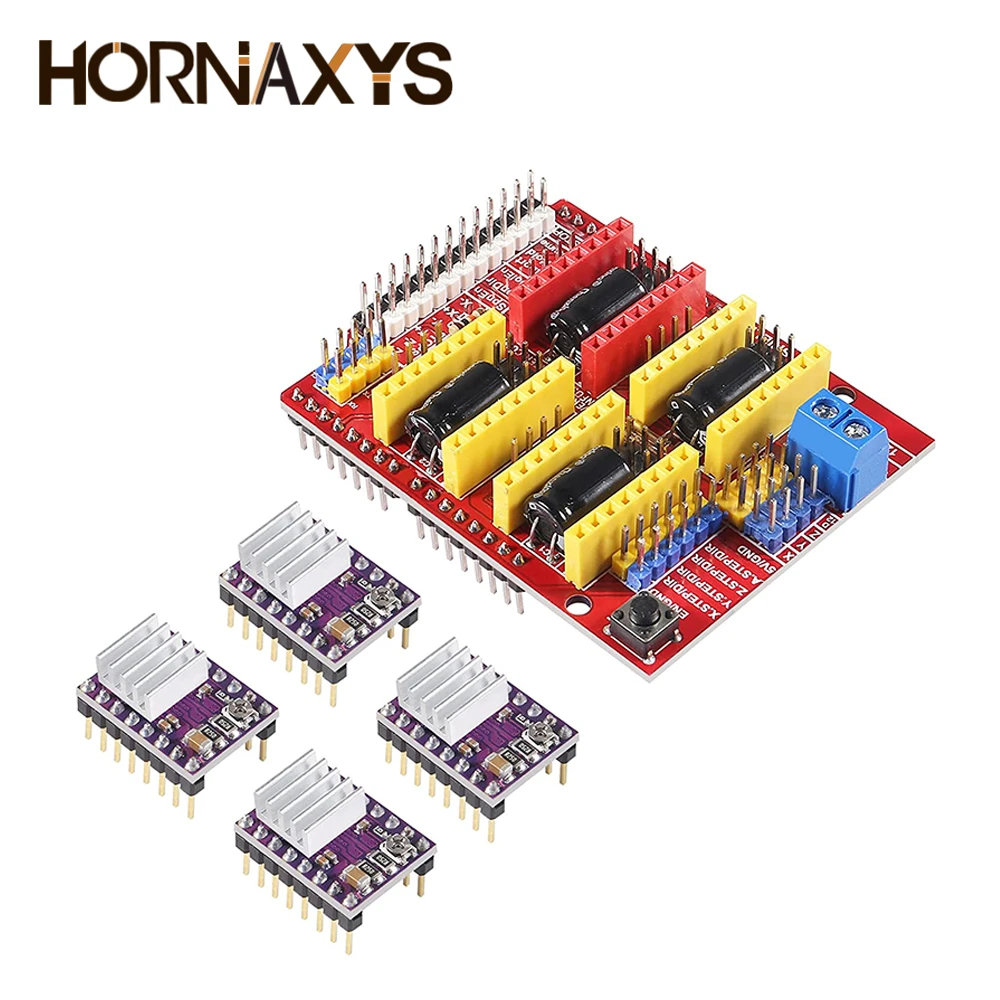

Kit Completo CNC Shield V3 + 4 A4988 + 4 DRV8825 + Dissipadores para Impressora 3D
-
- 1x de R$ 179,00 sem juros
- 2x de R$ 89,50 sem juros
- 3x de R$ 62,07
- 4x de R$ 47,01
- 5x de R$ 37,98
- 6x de R$ 31,96
-
R$ 170,05
Nome da marca: Nenhum
Origem: CN (Origem)
Condição: novo
Tipo: unidade ic
Número do modelo: CNC Shield V3 Stepper Motor Driver 3D Printer + 4pcs A4988 /4pcs DRV88
Tensão de alimentação: -
Potência de dissipação: -
Cutomizado: Sim
Temperatura operacional: -
Model Number: cnc shield v3 / a4988 / drv8825
Application: Stepper Motor Driver
Operating Temperature: International standard
Supply Voltage: International standard
Dissipation Power: International standard
Package: With Heat sink
Máquina de gravação cnc shield v3/impressora 3d + 4 peças a4988/4 peças driver de motor de passo drv8825 com placa de expansão de driver de dissipador de calor
Introdução do produto
A placa de expansão pode ser usada como uma máquina de escultura, placa de expansão do driver de impressora 3DP, um total deQuatro slots do módulo de acionamento do motor de passo.Observe que Moto Sako não contémA4988Módulo de acionamento de motor de passo, precisa estar na loja para comprarPode ser acionadoQuatroA estrada não entra no motor, e cada motor de passo é necessário apenasDois individuaisIOMouth, ou seja,Six individualIOMouth pode ser um gerenciamento muito bomTrês motores de passo, o uso de muito conveniente, adeus ao motor de passo tradicional pesado.
Descrição Produto

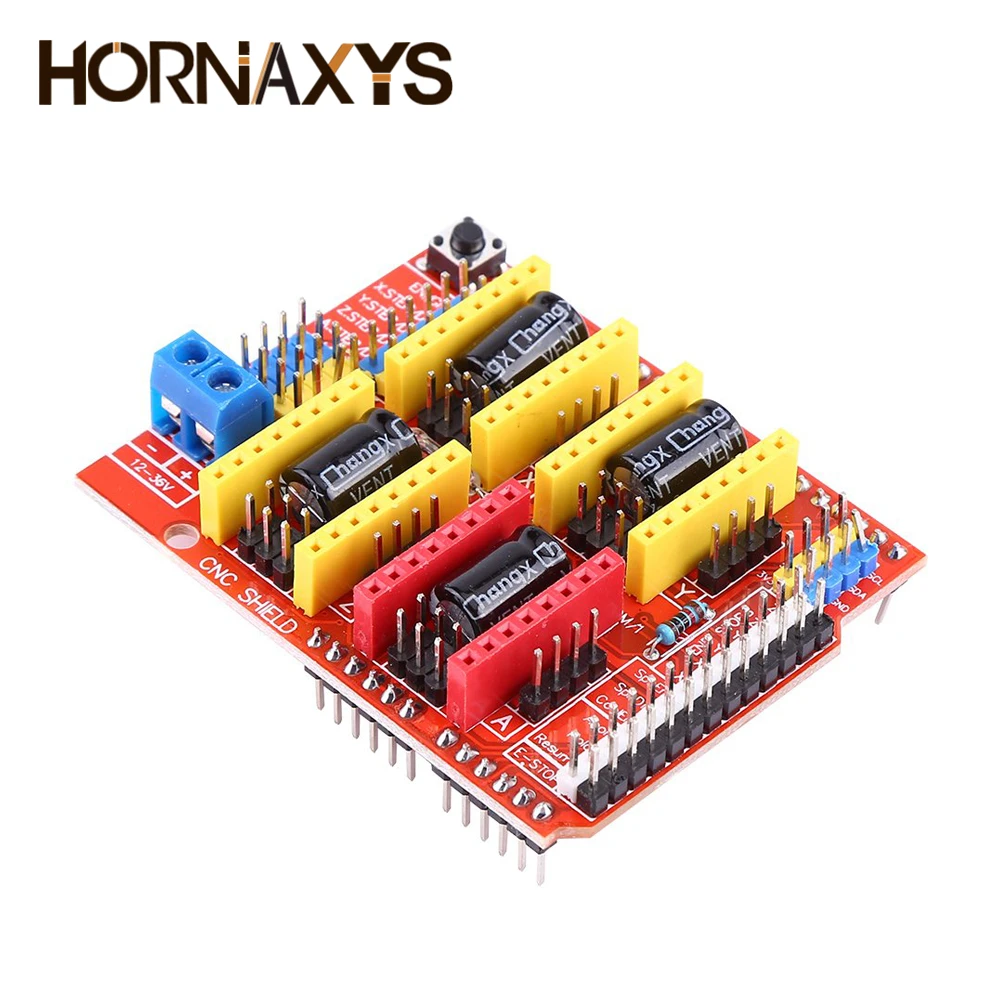

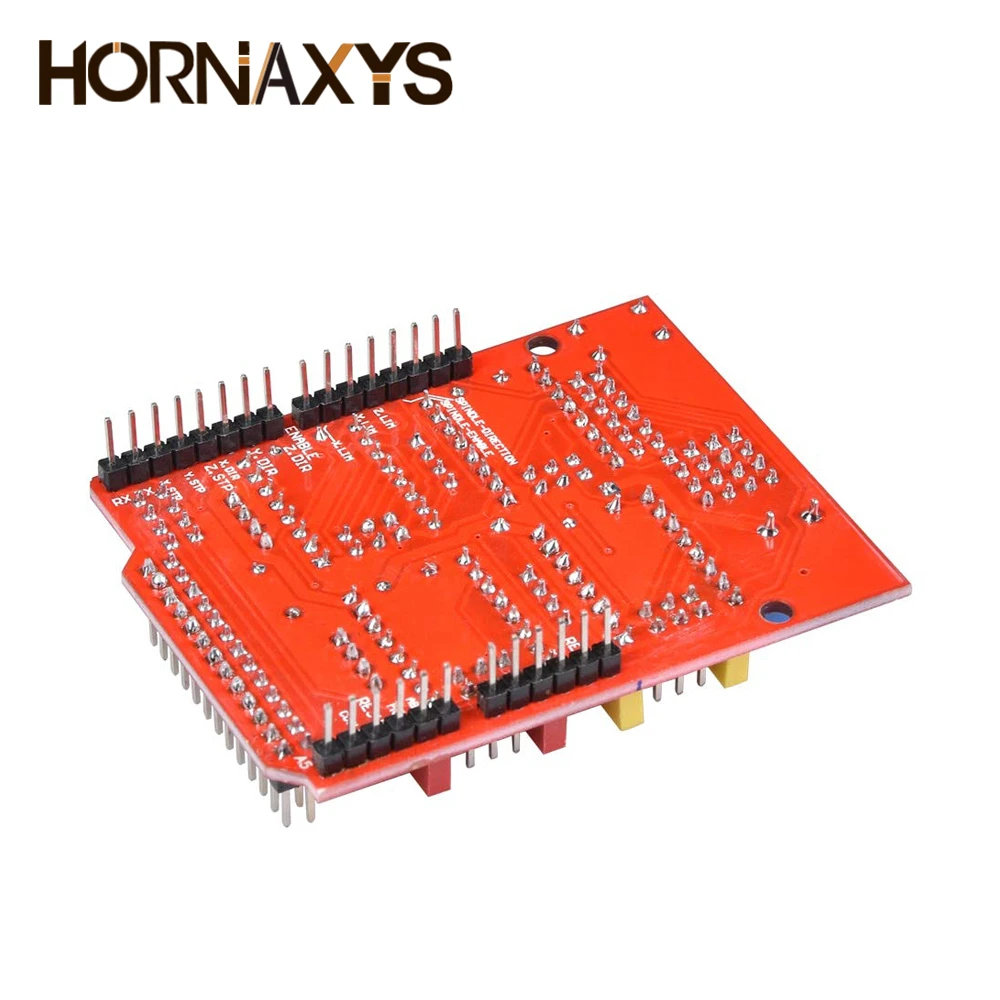

Placa de proteção CNC:
Mais recente versão de escudo CNC 3
Compatível com 0,9.GRBL (firmware de código aberto que funciona com um sinal que transforma os comandos do código G em sinais de passo 37)
Eixo PWM e pinos de direção
Suporte de 4 eixos (X, Y, Z, A-Can duplicar X, Y Z ou fazer um 4o eixo completo com firmware personalizado usando pinos D12 e D13)
2 x batentes finais para cada eixo (6 no total)
Coolant habilitado
Usa drivers de passo removíveis compatíveis com A4988 ou DRV8825
Saltadores para definir o Micro-Stepping para o stepper.(alguns drivers como o DRV8825 podem fazer até 1/2 micropasos)
Design compacto.
Os motores de passo podem ser conectados com conectores Molex de pinos ou soldados 4 no lugar.
Funciona em 12-36 V CC.(no momento, apenas os drivers DRV8825 podem suportar até 36V, portanto, considere a tensão de operação ao ligar.)
Driver de motor de passo DRV8825:
1) * Adequado para acionar motor de passo abaixo de 8,2 V ~ 45 V 2,5 A
2)*Seis resoluções de passo diferentes: completa, metade, 1 / 4,1 / 8,1 / 16,1 / 32.
3)*Uma etapa simples e interface de controle de direção.
4)*O potenciômetro ajustável pode ajustar a corrente máxima de saída, resultando em uma taxa de passo mais alta.
5)*Detecção/seleção automática do modo de decadência de corrente.
6)*Circuito de desligamento térmico, bloqueio de subtensão, proteção de corrente cruzada.
7)*Proteção contra curto-circuito terrestre e proteção contra curto-circuito de carga.
8)*DRV8825:20*15*11mm/aproximadamente 0,79*0,59*0,43 polegadas (L-W-H).
9)*Dissipador de calor: 9*9*5mm/aproximadamente 0,35*0,35*0,2 polegadas (L-W-H).
Lista de envio:
1 x escudo CNC V3
4 X A4988 (vermelho ou verde)
Ou 4 X DRV8825
4 x dissipador de calor
Produtos relacionados
-
Placa CNC Shield V4/V3 + A4988 para Arduino | Impressora 3D e Gravação CNC - Kit DIYA partir de R$ 89,00até 2x de R$ 44,50 sem jurosou R$ 84,55 via Pix -
Kit 5 Drivers Stepper A4988/DRV8825 p/ Placas SKR, RAMPAS, MKS c/ Dissipador de CalorA partir de R$ 149,00até 2x de R$ 74,50 sem jurosou R$ 141,55 via Pix -

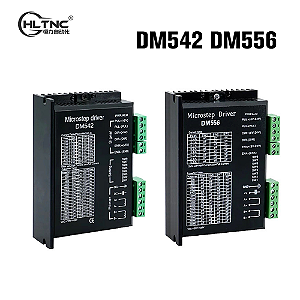

Motor Digital Stepper Motor Fit Driver 2-Phase Nema 17 Nema23 Motor para Impressora 3D CNC, HLTNC 20-50VDC 4.2A, DM542 DC 20-50V 5.6A DM556R$ 518,29até 2x de R$ 259,14 sem jurosou R$ 492,38 via Pix -
