Kit 5 Drivers Stepper A4988/DRV8825 p/ Placas SKR, RAMPAS, MKS c/ Dissipador de Calor

5 peças de impressora 3D A4988 DRV8825 Driver de motor de passo com dissipador de calor para SKR V1.3 1.4 GTR V1.0 RAMPS 1.4 1.6 MKS GEN placa

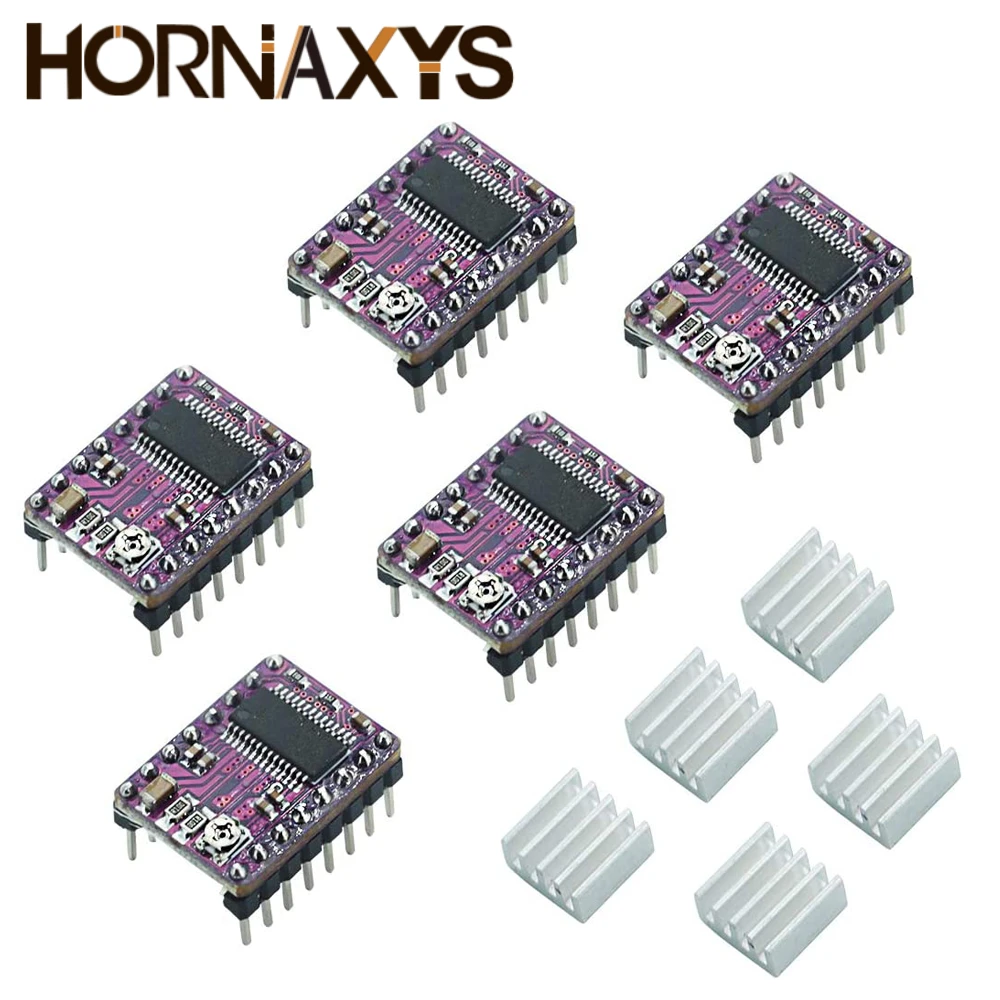

Sobre Drv8825

Introdução:

O suporte do driver do motor de passo DRV8825 é uma placa de fuga para o driver do motor de passo bipolar micropasso DRV8825 da TI.

O módulo possui uma pinagem e uma interface quase idênticas às de nossos suportes de driver de motor de passo A4988, portanto, pode ser usado como um substituto drop-in de alto desempenho para essas placas em muitas aplicações.

O DRV8825 possui limitação de corrente ajustável, proteção contra sobrecorrente e sobretemperatura e seis resoluções de micropassos (até 1/32 de etapa).Ele opera de 8,2 a 45 V e pode fornecer até aproximadamente 1,5 A por fase sem dissipador de calor ou fluxo de ar forçado (nominal para até 2,2 A por bobina com resfriamento adicional suficiente).

Características:

Interface simples de controle de passo e direção

Seis resoluções de passo diferentes: passo completo, meio passo, 1/4 passo, 1/8 passo, 1/16 passo e 1/32 passo

Pode interface diretamente com sistemas de 3,3 V e 5 V

Desligamento térmico por sobretemperatura, desligamento por sobrecorrente e bloqueio por subtensão

Proteção contra curto-circuito e curto-circuito

PCB de cobre de 4 camadas e 2 onças para melhor dissipação de calor

Almofada de aterramento solderável exposta abaixo do IC do driver na parte inferior do PCB

O tamanho do módulo, a pinagem e a interface correspondem aos de nossos suportes de driver de motor de passo A4988 à maioria dos aspectos (veja a parte inferior desta página para obter mais informações)

O controle de corrente ajustável permite definir a saída de corrente máxima com um potenciômetro, que permite usar tensões acima da tensão nominal do motor de passo para atingir taxas de passo mais altas

Controle de corte inteligente que seleciona automaticamente o modo de decaimento de corrente correto (decaimento rápido ou decaimento lento)

Tensão máxima de alimentação de 45 V

Regulador integrado (não é necessária alimentação de tensão lógica externa)

Subdivisão:

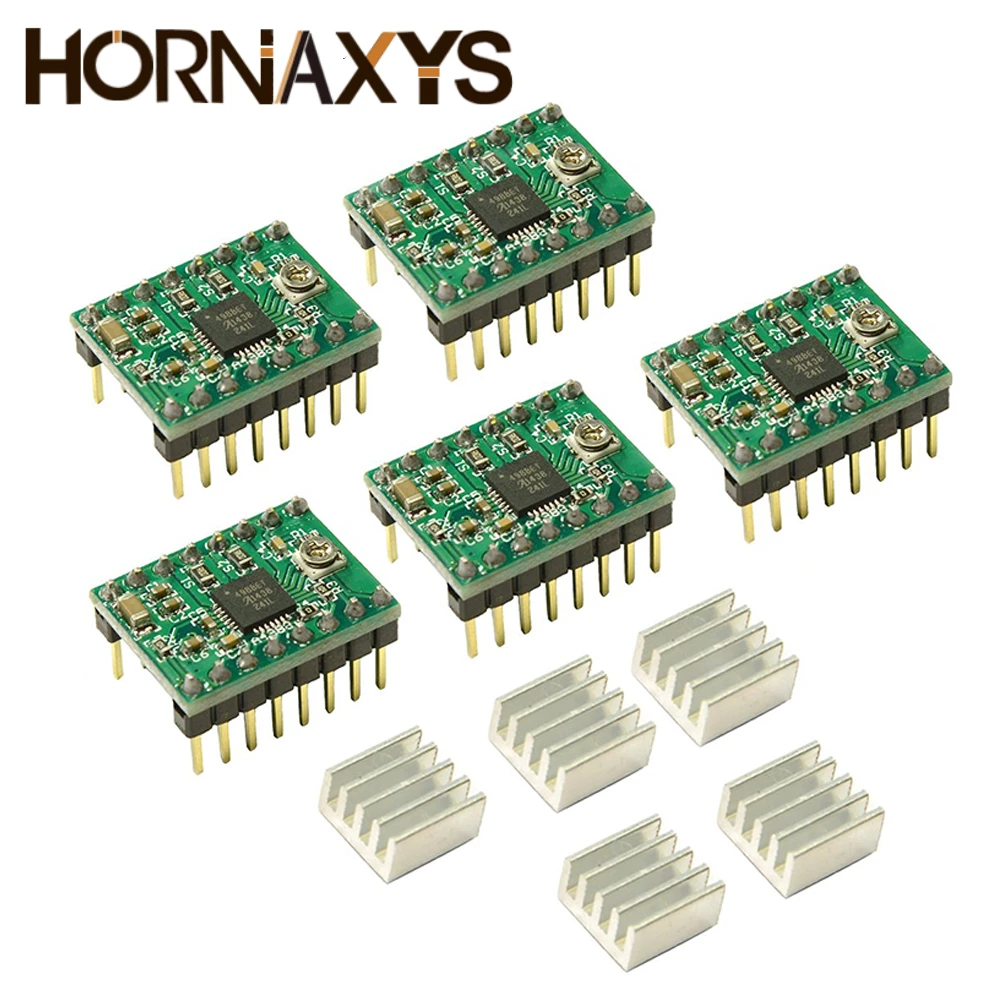

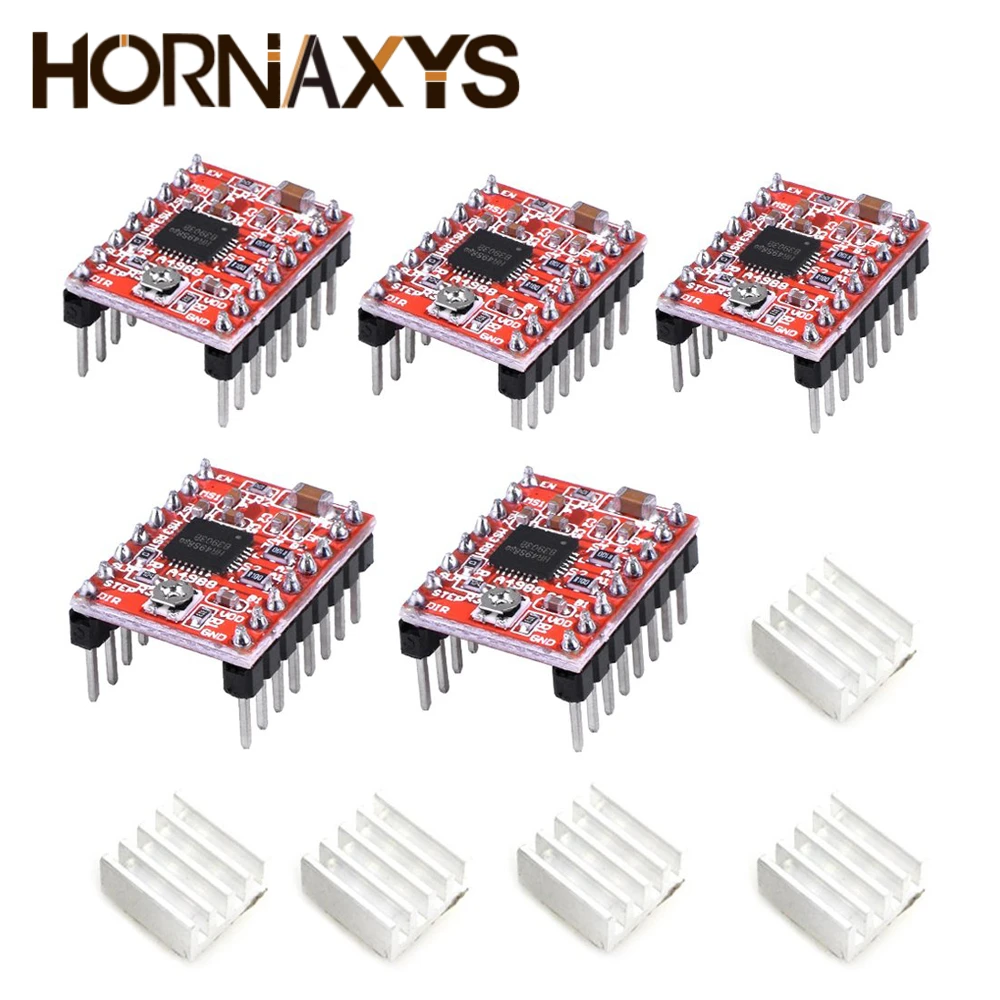

Sobre A4988

Introdução:

Este produto é uma placa de fuga para o driver de micropassagem DMOS A4988 da Allegro com tradutor e proteção contra sobrecorrente; leia atentamente a folha de dados A4988 antes de usar este produto.Este driver de motor de passo permite operar motores de passo bipolares nos modos completo, meio, quarto, oitavo e seiscio passo, com uma capacidade de acionamento de saída de até 35 V e 2 A.

O tradutor é a chave para a fácil implementação do A4988.Simplesmente inserir um pulso na entrada STEP aciona o motor em um micropasso.Não há tabelas de sequência de fases, linhas de controle de alta frequência ou interfaces complexas para programar. A interface A4988 é ideal para aplicações onde um microprocessador complexo não está disponível ou está sobrecarregado.

Característica:

Interface simples de controle de passo e direção;

Cinco resoluções de passo diferentes: passo completo, meio passo, quarto de passo, oitavo passo e XVI passo;

O controle de corrente ajustável permite definir a saída de corrente máxima com um potenciômetro, que permite usar tensões acima da classificação do motor de passo;

Tensão para atingir taxas de passo mais altas;

Alimentação lógica compatível com 3,3 e 5 V

Controle de corte inteligente que seleciona automaticamente o modo de decaimento de corrente correto (decaimento rápido ou decaimento lento);

Desligamento térmico por sobretemperatura, bloqueio por subtensão e proteção contra corrente cruzada;

Proteção contra curto-circuito e carga em curto-circuito.
