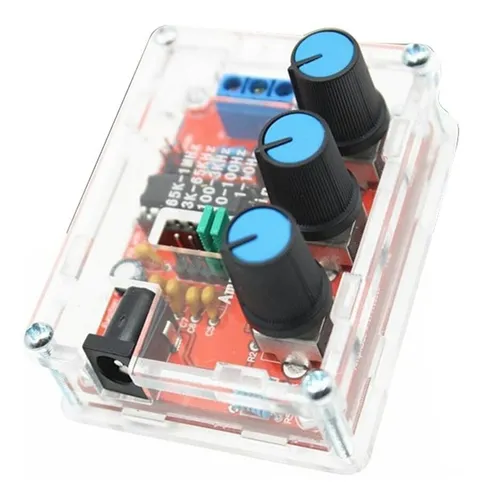

⚙️ Gerador de Funções XR2206 – Kit para Montagem com Case Acrílico

O Kit Gerador de Funções XR2206 é um módulo eletrônico educacional ideal para aprendizado em eletrônica, prática de soldagem e experimentos em laboratório. Ele permite gerar três tipos de sinais: senoide, quadrada e triangular, com ampla faixa de frequência ajustável.

Esse kit é muito utilizado em cursos técnicos, escolas, universidades e por entusiastas da eletrônica, pois permite montar o circuito manualmente e aprender o funcionamento de um gerador de sinais analógico.

O controle da frequência pode ser feito por ajuste fino e ajuste grosso, permitindo maior precisão durante testes e experimentos.

📦 Conteúdo da Embalagem

• 01 × Placa PCB

• 01 × Kit completo de componentes para soldagem

• 01 × Case de acrílico desmontado (protegido com papel pardo)

• 01 × Diagrama esquemático / manual de montagem

⚙️ Especificações Técnicas

Alimentação

• Tensão de entrada: 9V – 12V DC

Formas de Onda

• Senoidal

• Quadrada

• Triangular

Frequência

• Faixa: 1 Hz a 1 MHz

Impedância de Saída

• 600 Ohm ±10%

Onda Senoidal

• Amplitude: 0 – 3V (com entrada de 9V DC)

• Distorção: < 1% (a 1kHz)

• Planicidade: ±0.05 dB (1Hz – 100kHz)

Onda Quadrada

• Amplitude: 8V sem carga (com alimentação de 9V DC)

• Tempo de subida: < 50 ns (1kHz)

• Tempo de queda: < 30 ns (1kHz)

• Simetria: < 5% (1kHz)

Onda Triangular

• Amplitude: 0 – 3V (com entrada de 9V DC)

• Linearidade: < 1% até 100kHz

🔧 Considerações de Montagem

Para facilitar a montagem do circuito, recomenda-se a seguinte sequência:

1. Soldar primeiro os componentes mais baixos (resistores, diodos, soquete do CI).

2. Em seguida, soldar terminais, conector de alimentação e potenciômetros.

3. Cortar o excesso dos terminais na parte traseira da placa com alicate de corte.

🧪 Teste e Inicialização

1. Após finalizar a soldagem, insira o CI XR2206 no soquete.

2. Verifique a posição correta do CI conforme o diagrama.
   ⚠️ Montagem invertida pode danificar o componente.

3. Conecte a alimentação 9V a 12V DC (plug 5,5 × 2,1 mm).
   ⚠️ Tensões superiores a 12V podem causar instabilidade no sinal.

🎛️ Utilização

• J1 – Seleciona saída onda senoidal

• J2 – Seleciona saída onda triangular

• SQU – Saída de onda quadrada

• AMP – Ajuste de amplitude da onda senoidal/triangular

• Fine – Ajuste fino de frequência

• Coarse – Ajuste grosso de frequência

⚠️ Apenas um jumper (J1 ou J2) deve ser conectado por vez.

✅ Aplicações

✔ Ensino de eletrônica
✔ Laboratórios educacionais
✔ Projetos DIY
✔ Testes de circuitos
✔ Estudo de geração de sinais
