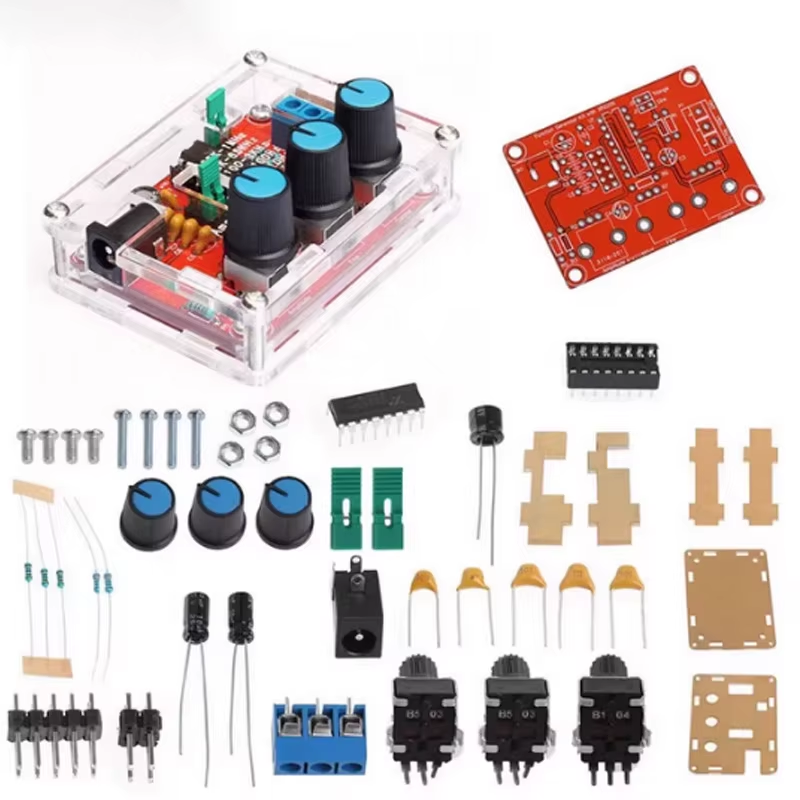

Características do circuito:
Gera ondas senoidais, ondas triangulares e ondas quadradas
Faixa de frequência: 1 Hz a 1 MHz
Frequência e amplitude ajustáveis;
Resolução de precisão de cinco dígitos;
Ajuste de frequência com ajuste grosso e fino;
Ampla faixa de fonte de alimentação, compatível com fonte de alimentação externa 9-
Bateria de 12V ou 9V;
Todos os componentes através do furo, contagem mínima de componentes, simples
instalação e comissionamento.
Parâmetros: Especificações Técnicas:
Fonte de tensão: entrada 9–12V DC
Forma de onda: onda quadrada, onda senoidal e onda triangular
Impedância: 600 ohms ±10%
Frequência: 1 Hz - 1 MHz
Onda senoidal
Amplitude: 0 - 3V na entrada de 9V DC
Distorção: Menos de 1% (1 kHz)
Planicidade: ±0,05 dB ±1 Hz - 100 kHz
Onda quadrada
Amplitude: 8V (sem carga) na entrada de 9V DC
Tempo de subida: Menos de 50 ns (1 kHz)
Tempo de queda: Menos de 30 ns (1 kHz)
Simetria: Menos de 5% (1 kHz)
Onda triangular
Amplitude: 0–3 V na entrada de 9 V DC
Linearidade: Menos de 1% (até 100 kHz) 10 mA
