Driver de Motor BLDC Trifásico 60W | DC 6–20V Sem Sensor Hall – Módulo Eletrônico
-
- 1x de R$ 189,00 sem juros
- 2x de R$ 94,50 sem juros
- 3x de R$ 65,54
- 4x de R$ 49,64
- 5x de R$ 40,10
- 6x de R$ 33,74
-
R$ 179,55
Nome da marca: Gaqqee
Origem: CN (Origem)
Químico Hign-em causa: Nenhum
Condição: novo
Tipo: unidade ic
Tensão de alimentação: DC6-20V
Potência de dissipação: As Description
Cutomizado: Sim
Quantidade: 1
Aplicação: computador
Pacote: SMD
Condition: New
Type: Motor Controller
Key Word: Motor Driver
Dropship: Support
Características:

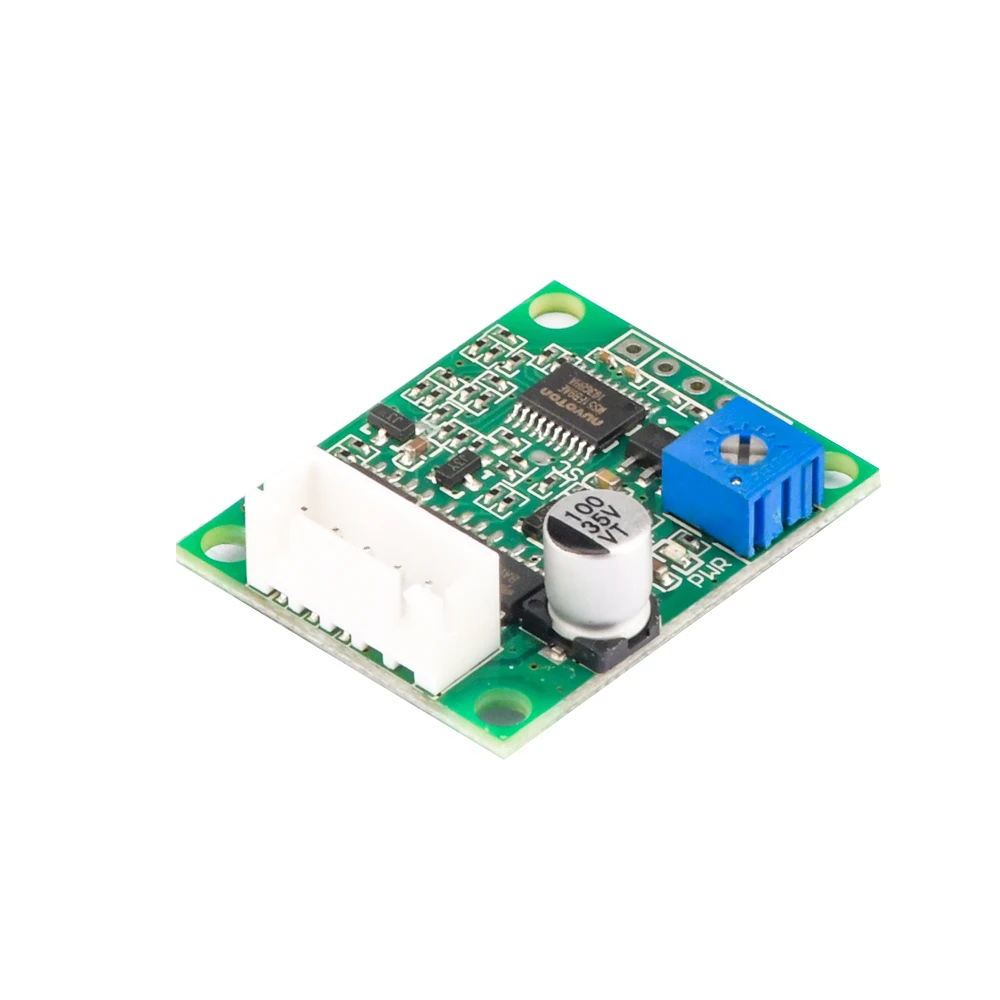

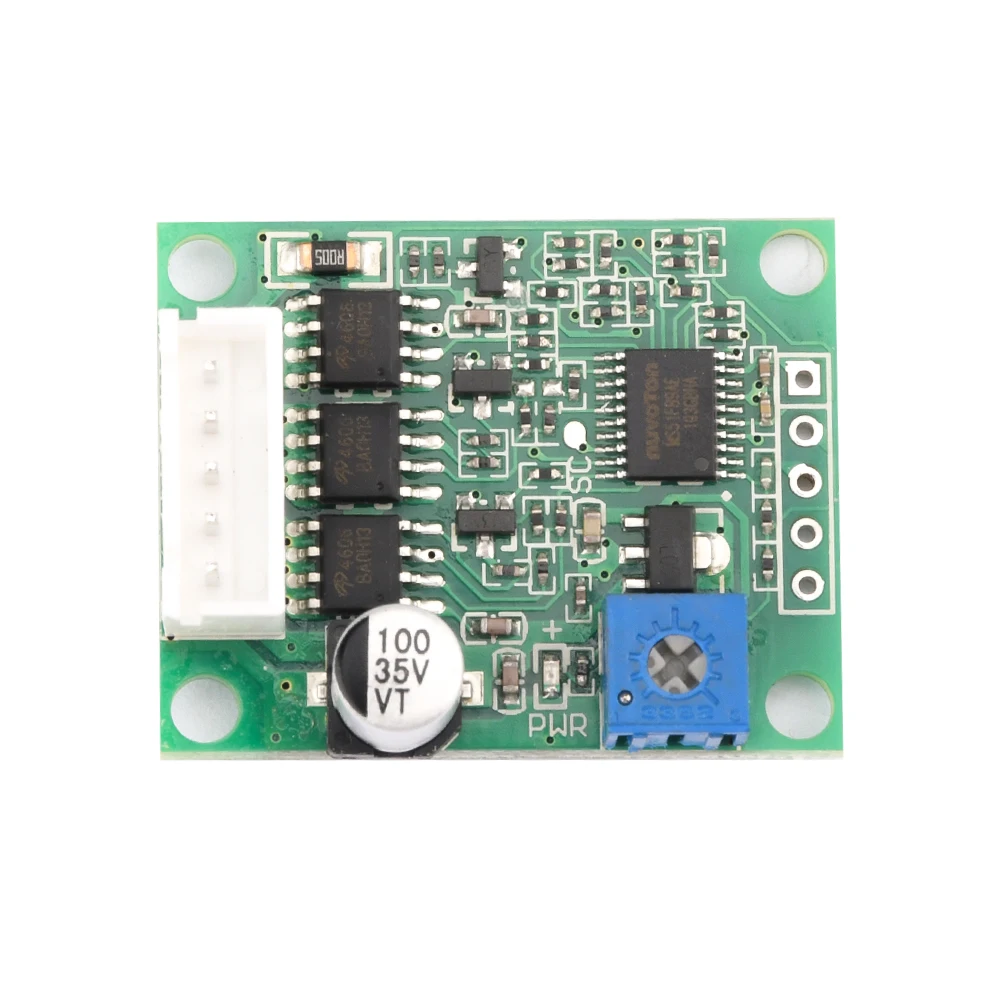

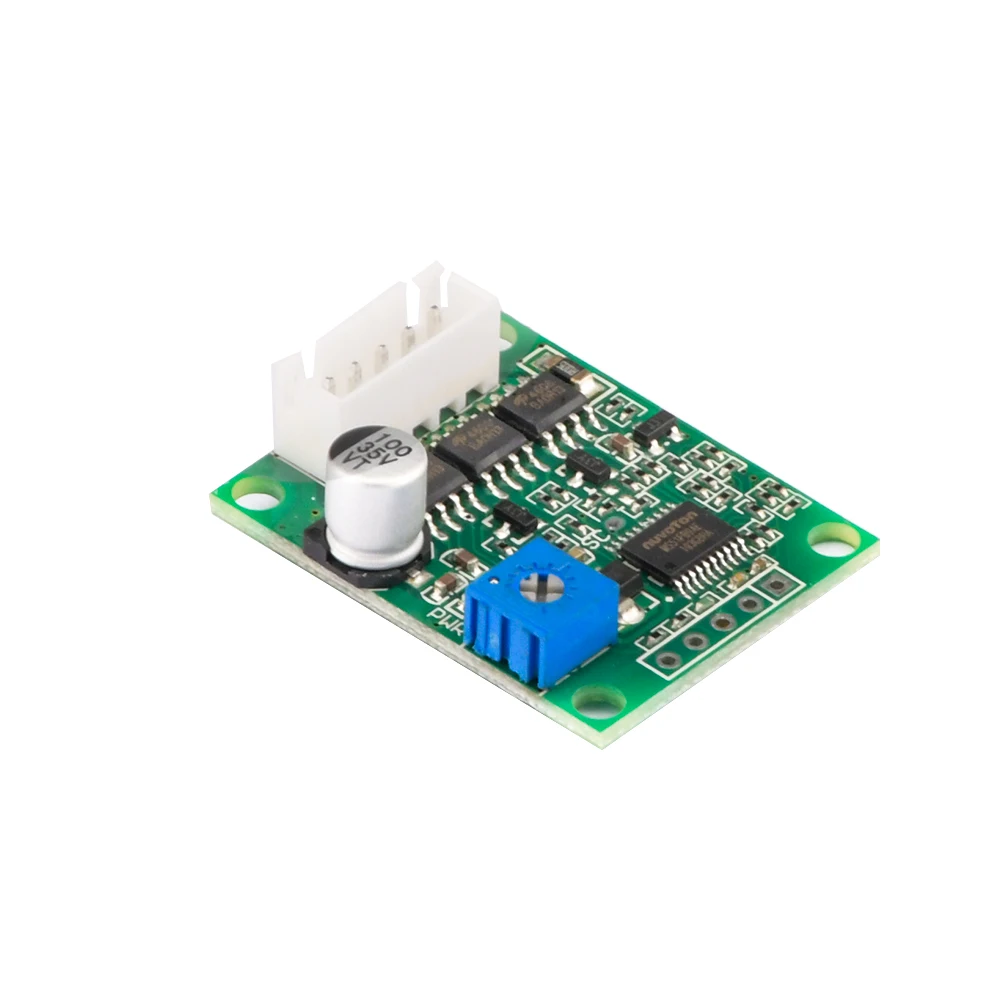

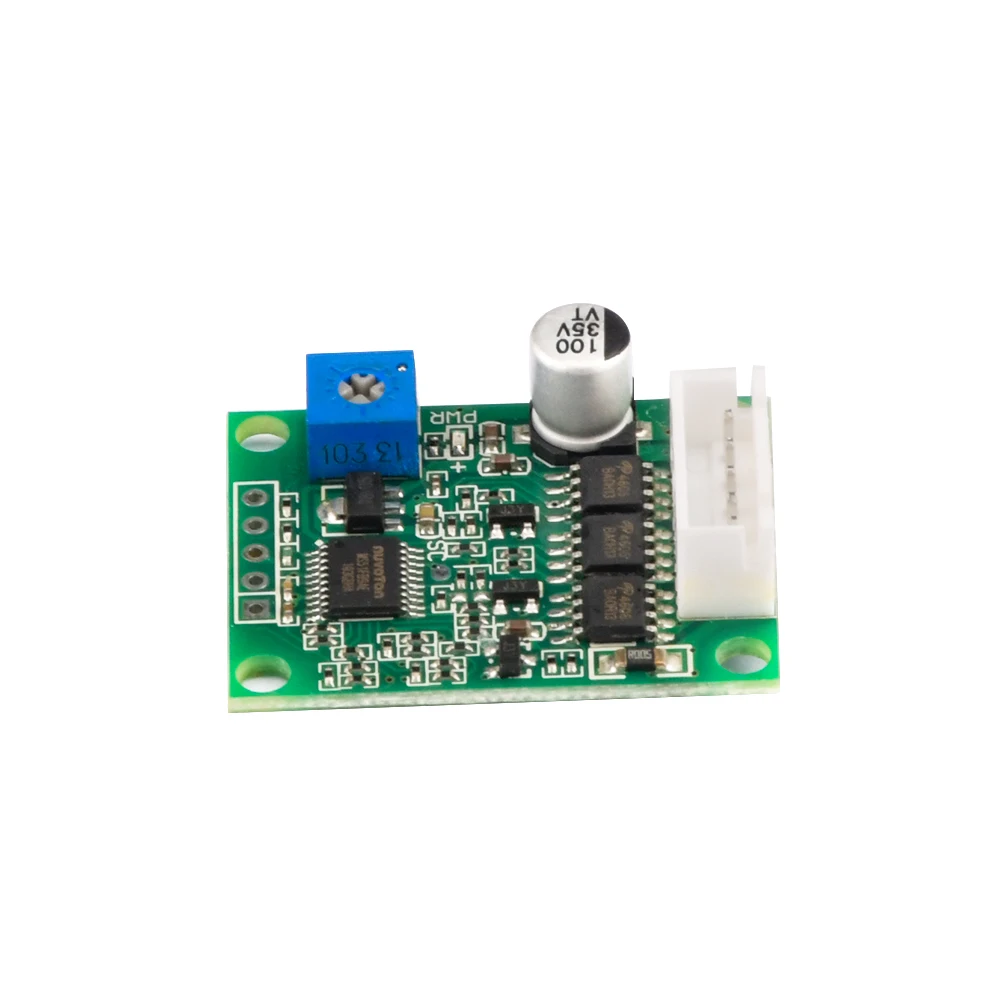

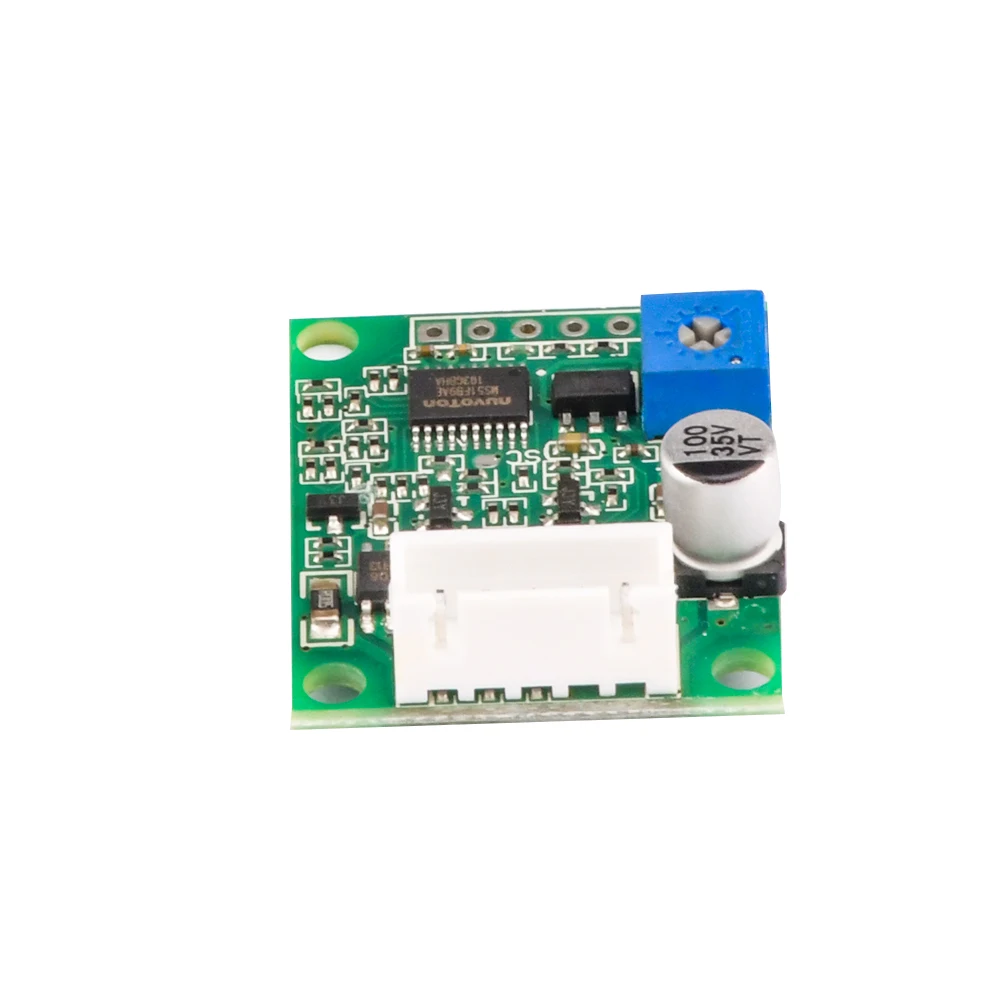

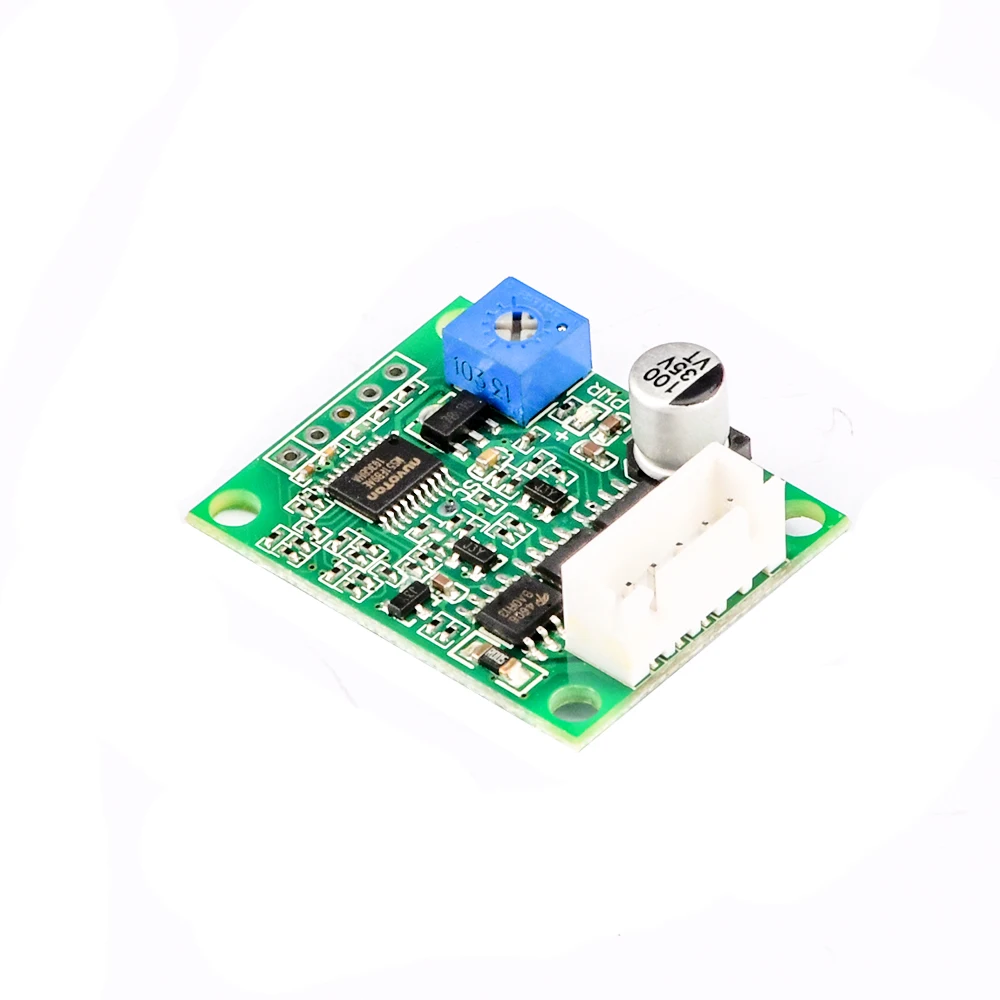

Este driver é uma placa de controle DC trifásica sem escova sem Hall
O motor pode funcionar normalmente sem Hall
Mini BLDC ampla tensão 5-24V 3A controlador sem salão sem escova incorporado de pequeno volume,
A placa vem com um potenciômetro para controle de velocidade
Suporta controle de velocidade de sinal analógico PLC 0-5V
Instruções especiais para a interface de controle frontal:
1.DIR para frente e para trás e freio de freio de baixo nível válido (terra GND)
2.O sinal de saída de velocidade SC só deixa a interface sem suporte técnico.Pessoas interessadas podem usar um osciloscópio para ver a forma de onda para encontrar métodos e regras
3.Se você precisar de um potenciômetro externo para controle de velocidade, remova o potenciômetro original e use os fios para conduzir um potenciômetro externo um para um.Não há exigência para o tamanho do potenciômetro e o valor da resistência pode ser de 1-100K
A imagem acima é um modelo não indutivo (não Hall)
Instruções de uso do modelo não indutivo:
O modelo não indutivo não requer Hall e a placa vem com potenciômetro de controle de velocidade.Conecte os fios trifásicos do motor e as duas linhas de energia.Pode funcionar quando ligado e o cabo é enviado. Pode ser usado assim que você o receber
Dicas quentes: O produto é desenvolvido de forma independente pela empresa e o diagrama esquemático do circuito não é fornecido.Por favor, entenda.O IC chave da placa anticópia foi polido.Por favor, não compre se você se importa

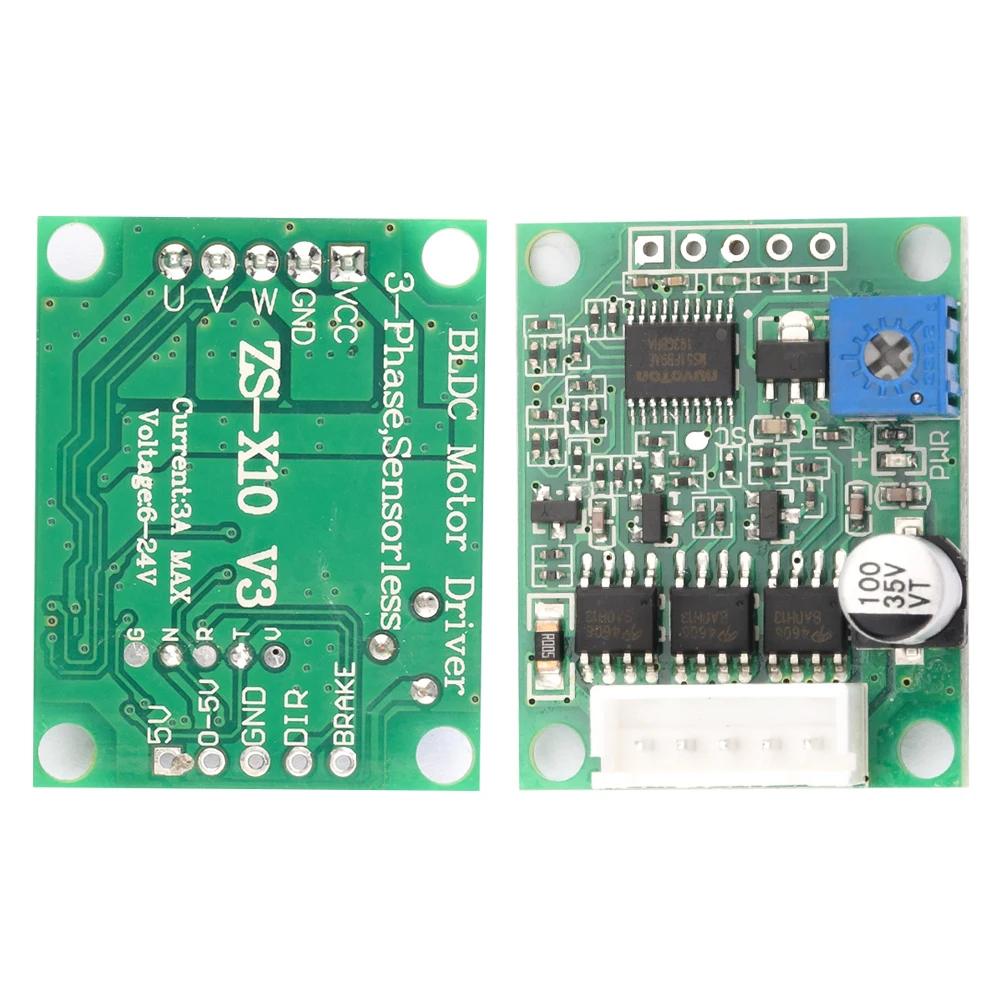

Descrição da interface:
1.A saída da linha de fase U V W conecta ao motor
2.Fonte de alimentação principal VCC GND (fonte de alimentação CC externa)
Parâmetros do produto:
Nome do produto: unidade sem escova DC trifásica sem escova
Modelo: X10 (não indutivo)
Tensão de trabalho: 6-20V (limite 5-24V)
Corrente de acionamento: máximo 3A
Velocidade máxima:224000 RPM (motor de 2 pólos), 74000 RPM (motor de 6 pólos), 40000 RPM (motor de 142 pólos), 35000 RPM (motor de 144 pólos).

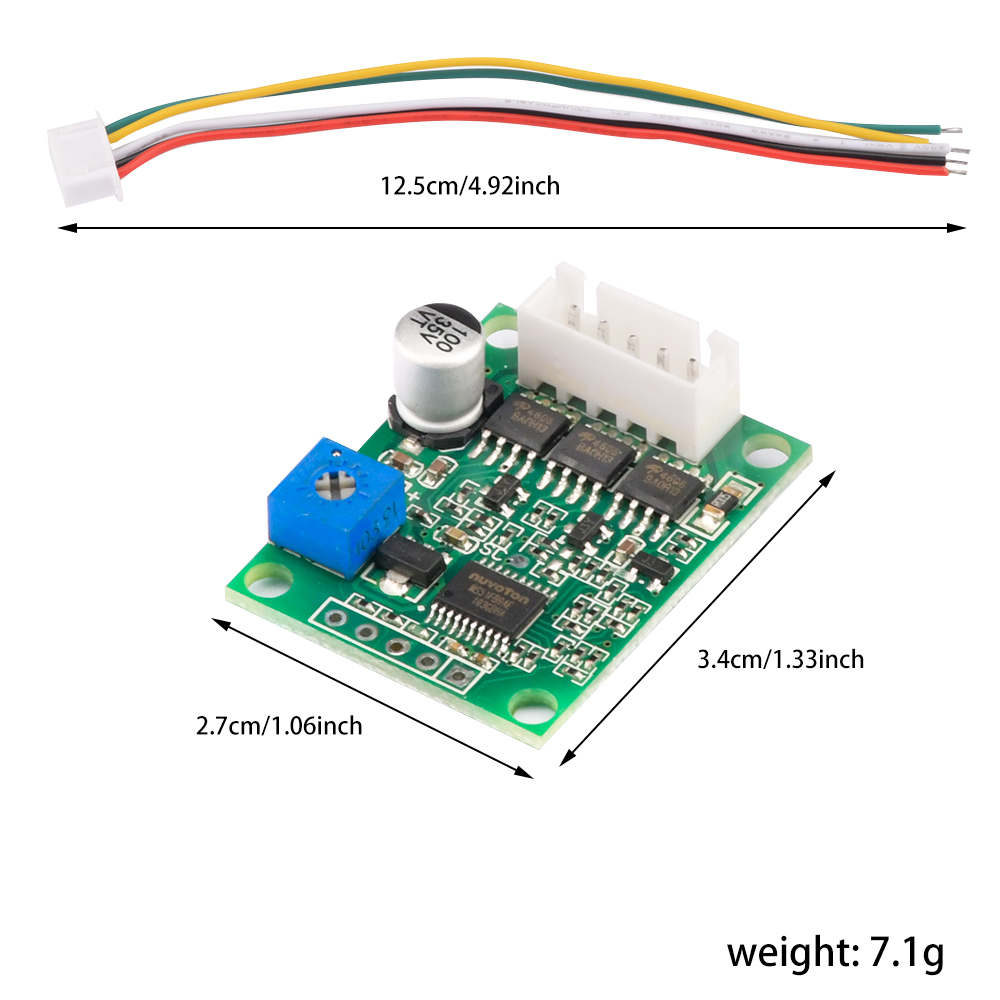

Tamanho do produto: comprimento 34mm * largura 27mm * altura 11mm
Peso: X10 8 gramas (incluindo fio)
Características: Este driver é um driver sem escova de baixa potência.Também pode ser incorporado em outros sistemas.É especialmente utilizado para bombas de ar, bombas de água, bombas de óleo, ventiladores, etc.de motores sem escova trifásicos DC de pequeno espaço e baixa potência e dispositivos elétricos de controle industrial.O ângulo de temporização médio padrão não é adequado para motores de alta potência.Se funcionar com corrente de carga total por um longo período, é recomendável adicionar um ventilador para resfriá-lo.
Precauções:
1.Não há fusível no circuito de alimentação da placa-mãe.Recomenda-se adicioná-lo você mesmo.A conexão reversa dos pólos positivo e negativo da fonte de alimentação causará danos permanentes a alguns chips da placa (mesmo por 1 segundo)
2.Há proteção contra travamento do motor durante a operação normal.Não provoque curto-circuito artificial quando o módulo não estiver funcionando corretamente.Uma vez em curto-circuito, há a possibilidade de queimar a linha e estourar o tubo.Use um pequeno teste de corrente e baixa tensão para o primeiro teste de fiação e use-o com um motor DC sem escova trifásico com tensão, corrente e potência equivalentes
3.Não conecte uma tensão e corrente que sejam obviamente diferentes do módulo de acionamento. Motores com níveis de potência inconsistentes ou muito diferentes podem evitar danos inexplicáveis de "conscientes"
Lista de produtos:
1X driver
1X cabo
Produtos relacionados
-

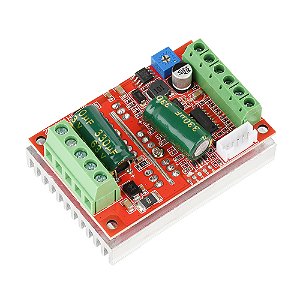

Controlador de Velocidade Motor BLDC 400W | 9–60V PWM com Sensor Hall – 3 FasesR$ 189,00até 2x de R$ 94,50 sem jurosou R$ 179,55 via Pix -
