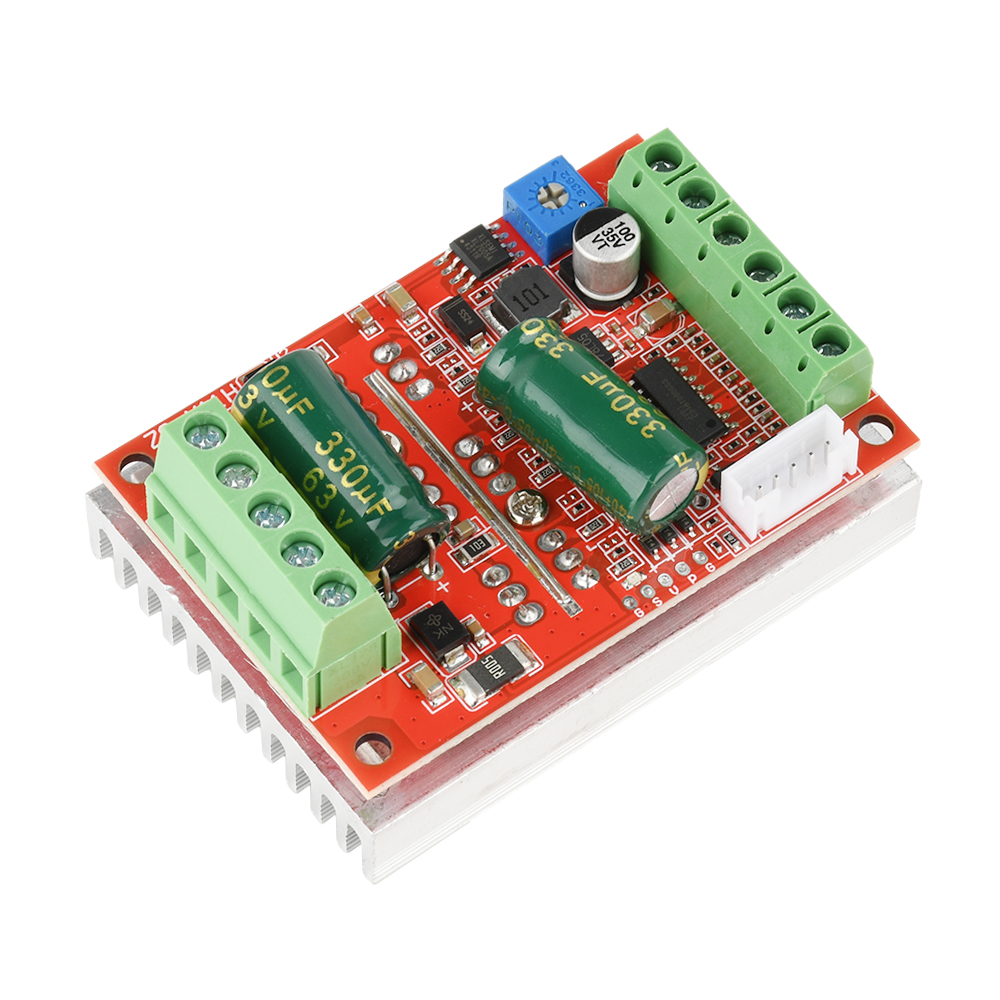

Controlador de Velocidade Motor BLDC 400W | 9–60V PWM com Sensor Hall – 3 Fases

Características:

1. Este acionamento é uma placa de controle sem escova trifásica DC que exige que o motor tenha Hall para operação normal
2. Este acionamento é aplicável apenas a motores Hall sem escova DC com um ângulo elétrico de 120 graus
3. controlador de hall sem escova trifásico de ampla tensão, 6-60v, alta potência, 400w dc, recém-atualizado, suportando controle analógico plc 0-5v
4. suporte para amplitude de controle pwm 2,5-5v

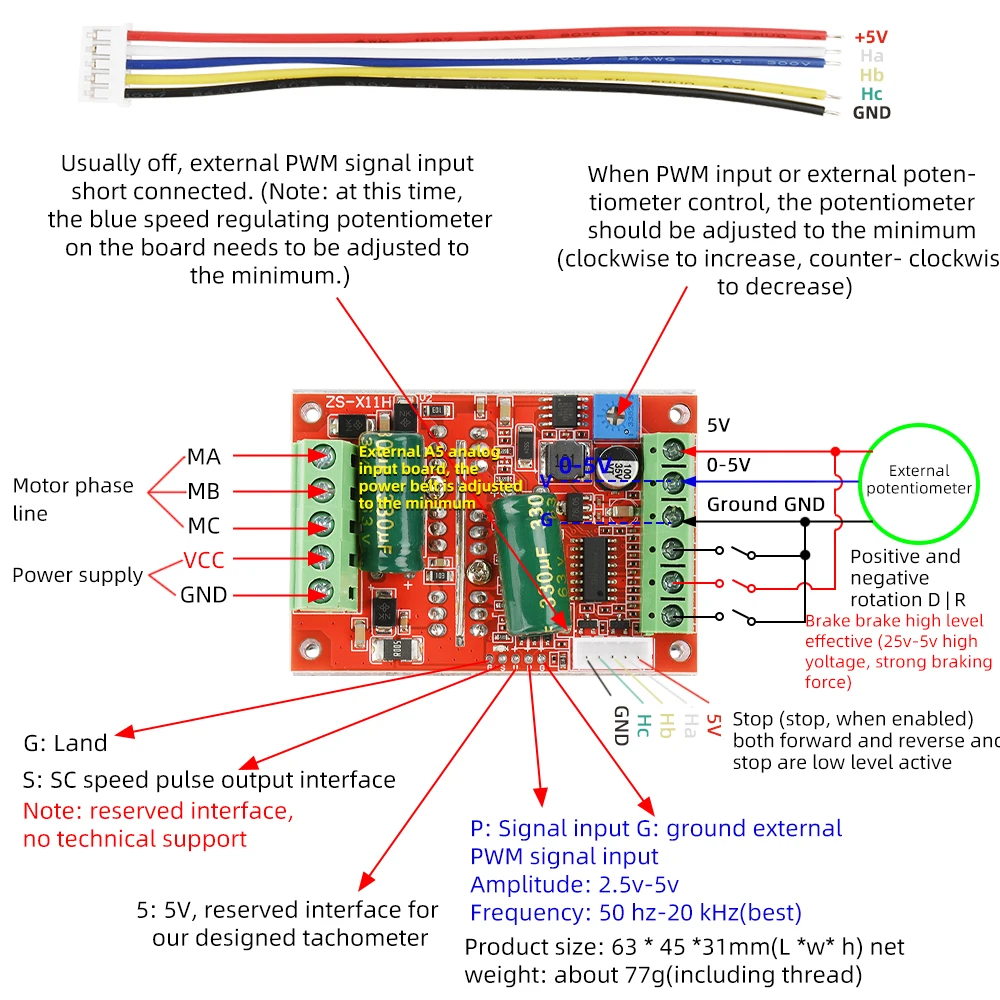

Parâmetro:
1.Saída de linha de fase MA MB MC conectada ao motor
2.A placa-mãe 5V GND vem com uma fonte de alimentação de 5V (a corrente da fonte de alimentação externa não pode exceder 50MA)
3.Fonte de alimentação principal VCC GND (fonte de alimentação CC externa)
4.Saída de sinal de pulso de velocidade SC (apenas interface reservada, nenhum suporte técnico fornecido)
Interface de controle de avanço e reverso de controle de direção 5DIR (nível baixo efetivo para interruptor externo para terra)
Interface de controle de parada 6STOP (nível baixo eficaz para aterramento de interruptor externo)
Interface de controle de freio de controle de freio 7BRAKE (alto nível eficaz para interruptor externo de 5V)
8.Entrada de sinal de regulação de velocidade de controle de regulação de velocidade (a regulação de velocidade do potenciômetro integrado da placa também pode ser conectada externamente com regulação de velocidade de entrada de sinal duplo PWM analógico de 0-5V)
9.Ha Hb Hc + 5V GND Interface de entrada de fonte de alimentação de sinal Hall, geralmente os motores com Hall têm 5 fios correspondentes
Desempenho estável após atualizar o processo de patch com função de frenagem de parada direta e reversa
Instruções de depuração: Leia e entenda antes de ligar e testar a máquina.É muito importante!!!

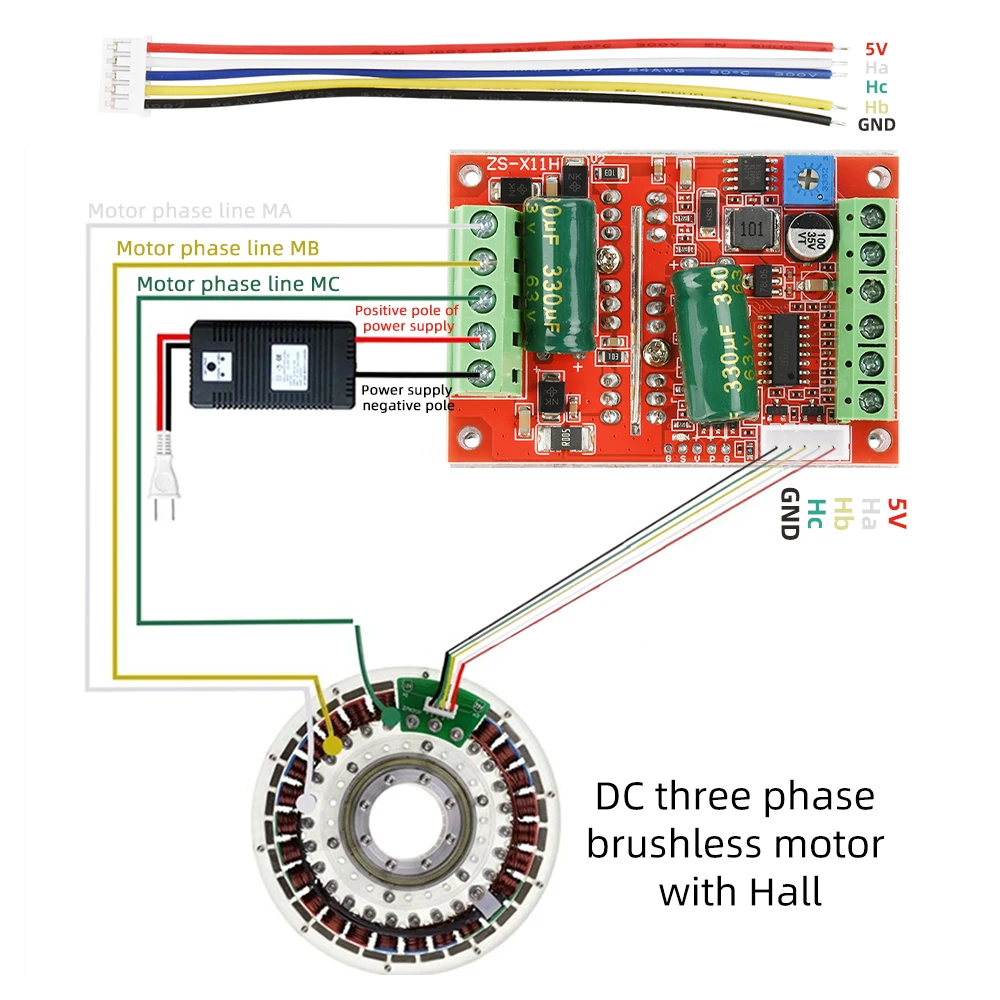

Depois de receber a placa do driver, primeiro verifique se a interface corresponde à interface do motor sem escova.
1.Geralmente existem 5 cabos Hall ou interfaces em motores sem escova, dos quais 2 são cabos de alimentação Hall e 3 são cabos de sinal Hall.É importante distingui-los, principalmente os cabos de alimentação Hall (os cabos de alimentação Hall geralmente são vermelhos e pretos, e alguns não, e não é claro como encontrar o fabricante do motor).Não cometa erros.Os três cabos de sinal Hall geralmente são marcados com um b c, e há caracteres semelhantes, como ha Hb Hc, na placa de acionamento, que correspondem entre si e estão conectados corretamente
2.Existem três linhas de fase relativamente grossas no motor e também há interfaces de linha trifásica na placa de acionamento.Eles são marcados com caracteres como MA MB MC e também estão conectados corretamente.Depois de confirmar que não há erros, a fonte de alimentação principal só pode funcionar normalmente quando ligada.(Se as interfaces estiverem corretamente etiquetadas e não funcionarem normalmente mesmo depois de serem ligadas, não é descartado que possa haver etiquetagem do fabricante fora do padrão ou outros motivos.Depure de acordo com as seguintes 3 definições de interface pouco claras)
3.Se as definições da linha de fase do motor e da linha Hall não forem claras, você pode conectar as linhas trifásicas do motor à interface da linha de fase de acionamento à vontade e, ao mesmo tempo, conectar as três linhas de sinal da linha Hall para a interface Hall da placa de acionamento à vontade (mas as duas linhas de alimentação Hall devem ser encontradas e conectadas corretamente, lembre-se!!!).Em seguida, durante a primeira ligação, depure a baixa tensão e a baixa corrente (se possível, ajuste a tensão da fonte de alimentação de corrente constante para 7-12V e a corrente é 1-2A). Ao trocar a sequência dos três Hall fios em qualquer ordem (trocando quaisquer dois entre os três fios de sinal Hall do motor e a interface Hall de acionamento e realizando sempre um teste de ligação), até que possa girar e funcionar suavemente após ligar, indica que a fiação está correta.Existem seis combinações de fiação, consulte a figura a seguir
Tabela de valores reais da linha de fase do motor e da linha de sinal Hall
A linha de fase do motor MA MB MC pode ser conectada sem se mover, e apenas a linha de sinal Hall pode ser ajustada
Método de conexão de sequência de fase Hall correspondente:
1 ah hb hc
2 hc ah hb
3 hb hc ha
4 ah hc hb
5 hb ha hc
6 hc hb ha
Existem 6 métodos de fiação combinados acima, 1 está correto e 2 e 3 motores podem girar na mesma direção
Movendo-se em outra direção não girará e os outros três tipos de motores não girarão
4.Quando a fiação estiver incorreta, não conduza depuração de alta corrente e alta tensão, caso contrário há risco de danos à placa de acionamento.Depois de substituir os três fios de sinal Hall, se as conexões correspondentes estiverem corretas, o motor funciona suavemente e inicia suavemente em baixa velocidade com alto torque após ser ligado;Se a sequência dos três fios de sinal Hall não corresponder, eles geralmente possuem as seguintes características:
1.Depois de ligado, o motor não pode dar partida normalmente sem qualquer resposta ou apenas treme durante a inicialização e não pode girar normalmente
2.É difícil começar com um leve tremor e às vezes requer operação manual para virá-lo
3.O motor pode girar em uma direção, mas não pode girar na outra direção, e alguns podem ter um leve som de chuveiro
4.O motor começa com grande agitação e é fraco, e há um som de banho.O tubo de alta potência é visivelmente quente e severo.

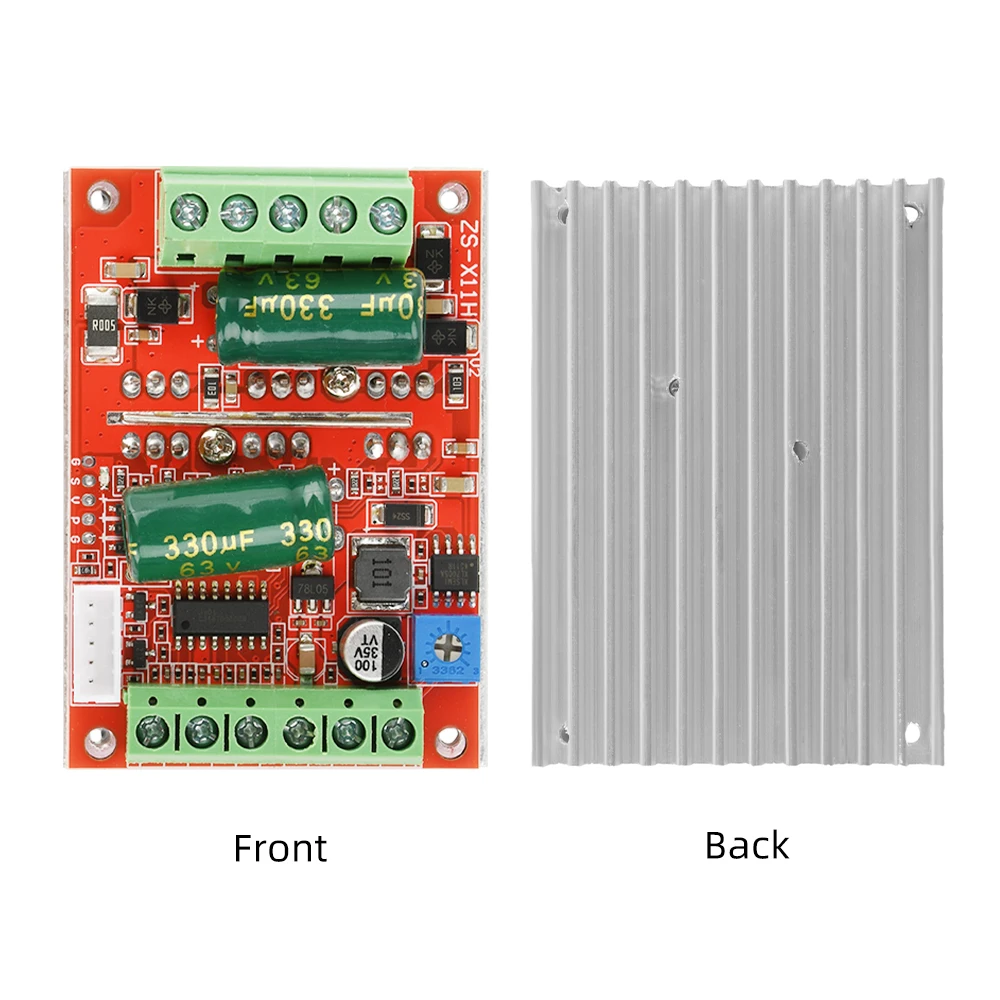

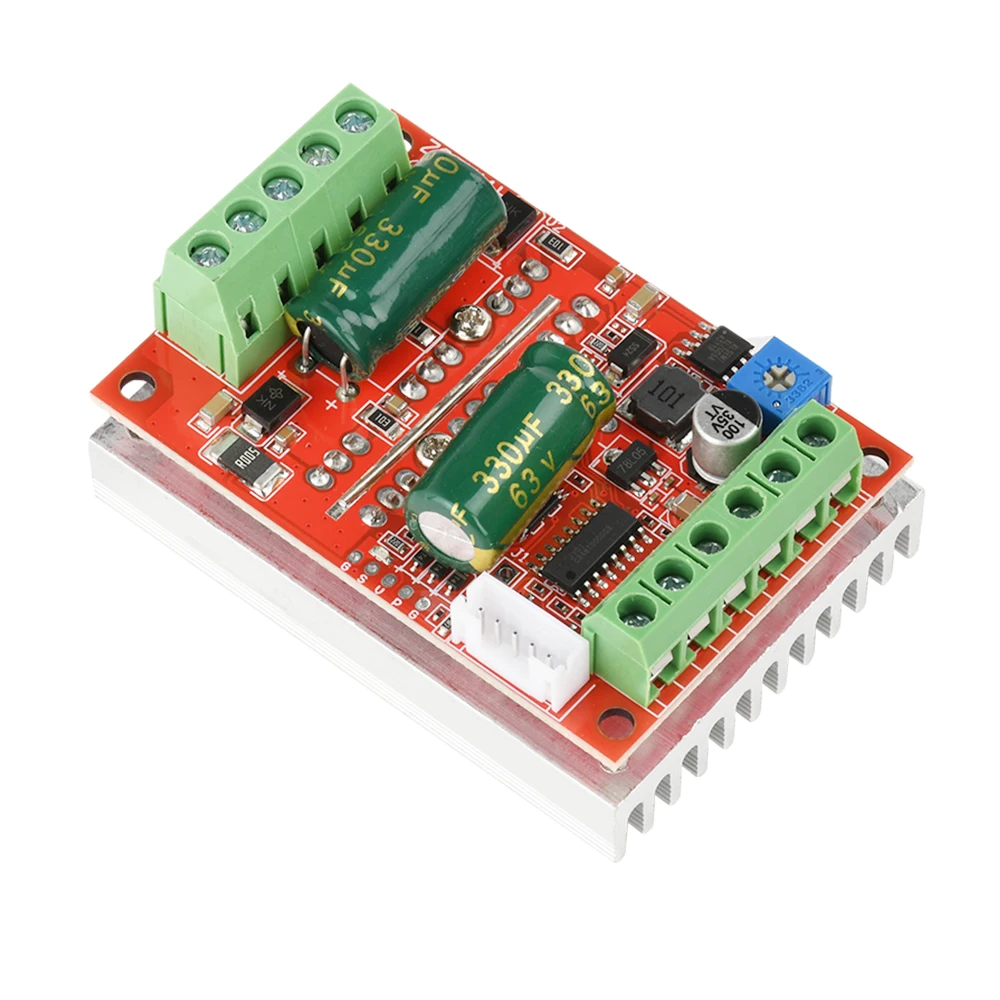

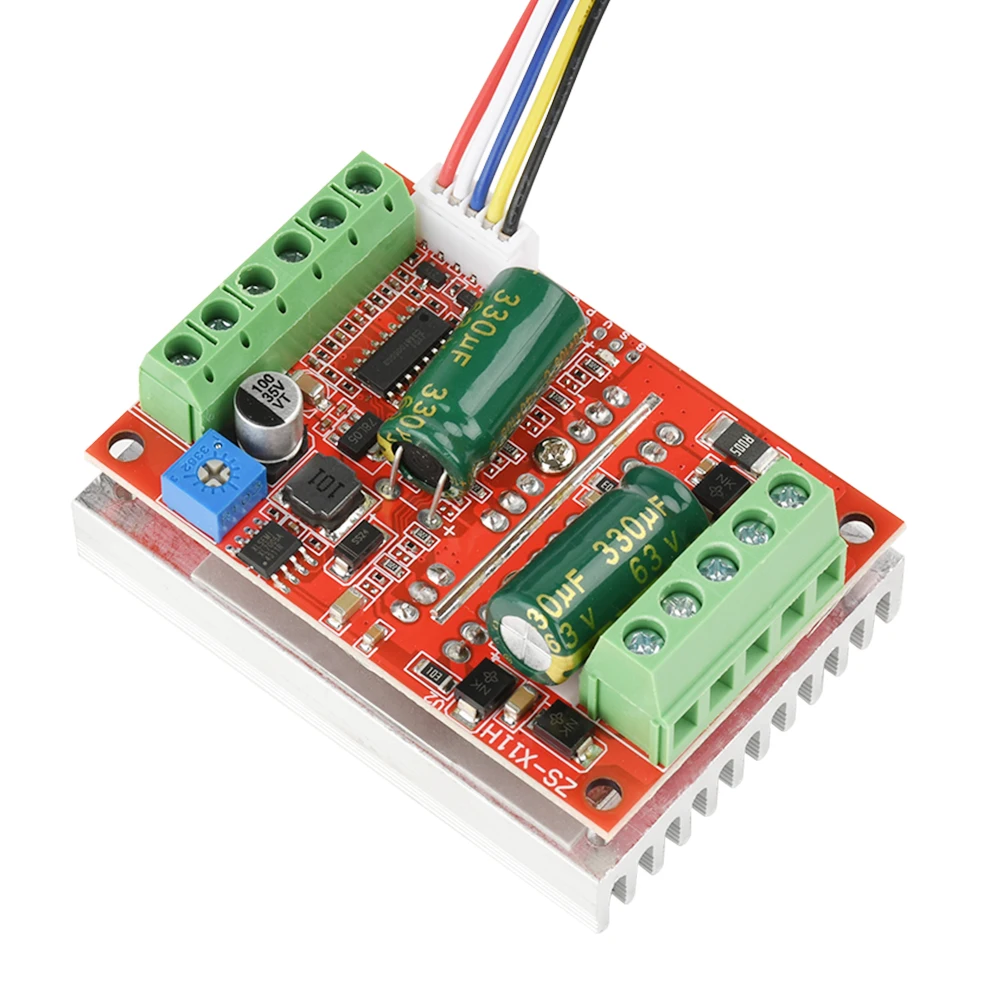

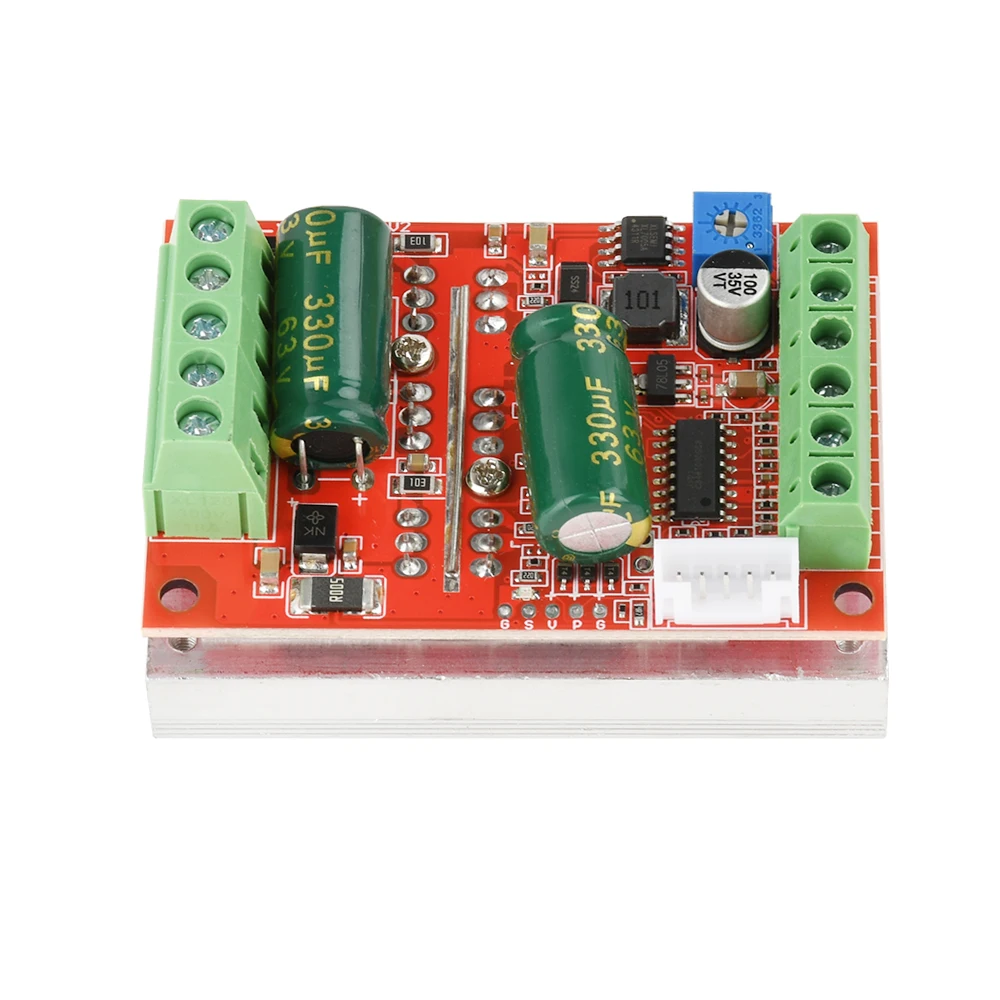

Design humanizado, interface adota terminal padrão com aletas de dissipação de calor, integrado ao potenciômetro regulador de velocidade na placa, que pode ser usado quando ligado manualmente, economizando tempo, esforço e esforço

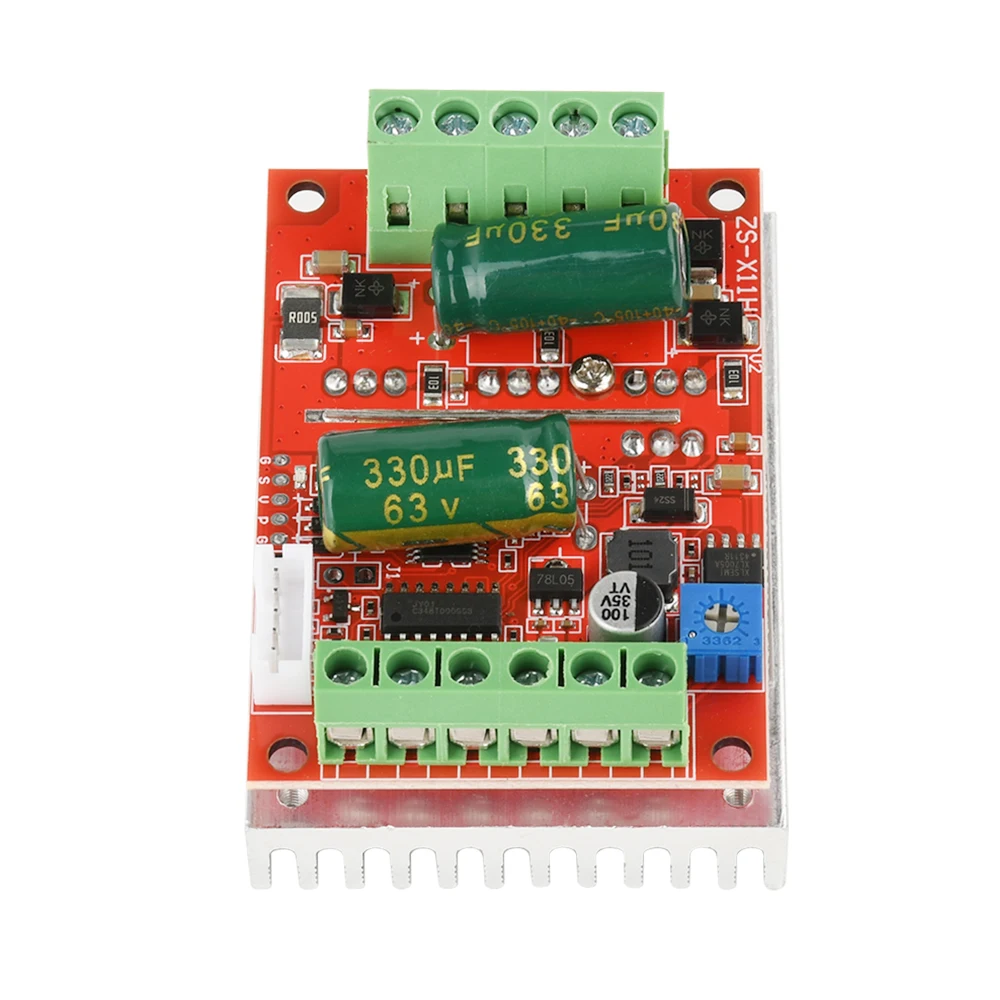

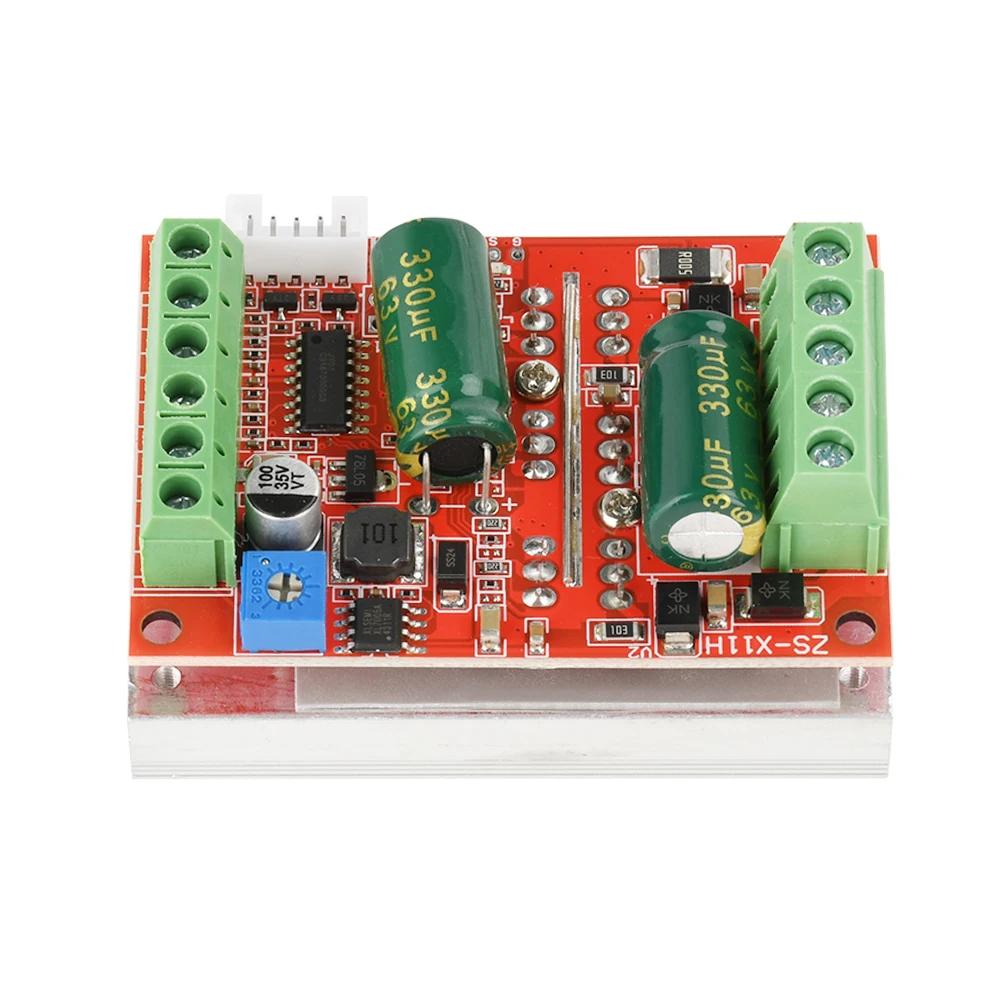

Especificações e parâmetros da placa principal:
Nome do produto: driver de motor dc sem escova de 400w
Modelo: ZS-X11H V1
Tensão de trabalho: 6-60V
Corrente máxima: nominal 16A, pico 20A
Potência máxima: 400W
Proteção contra sobrecorrente: Sim

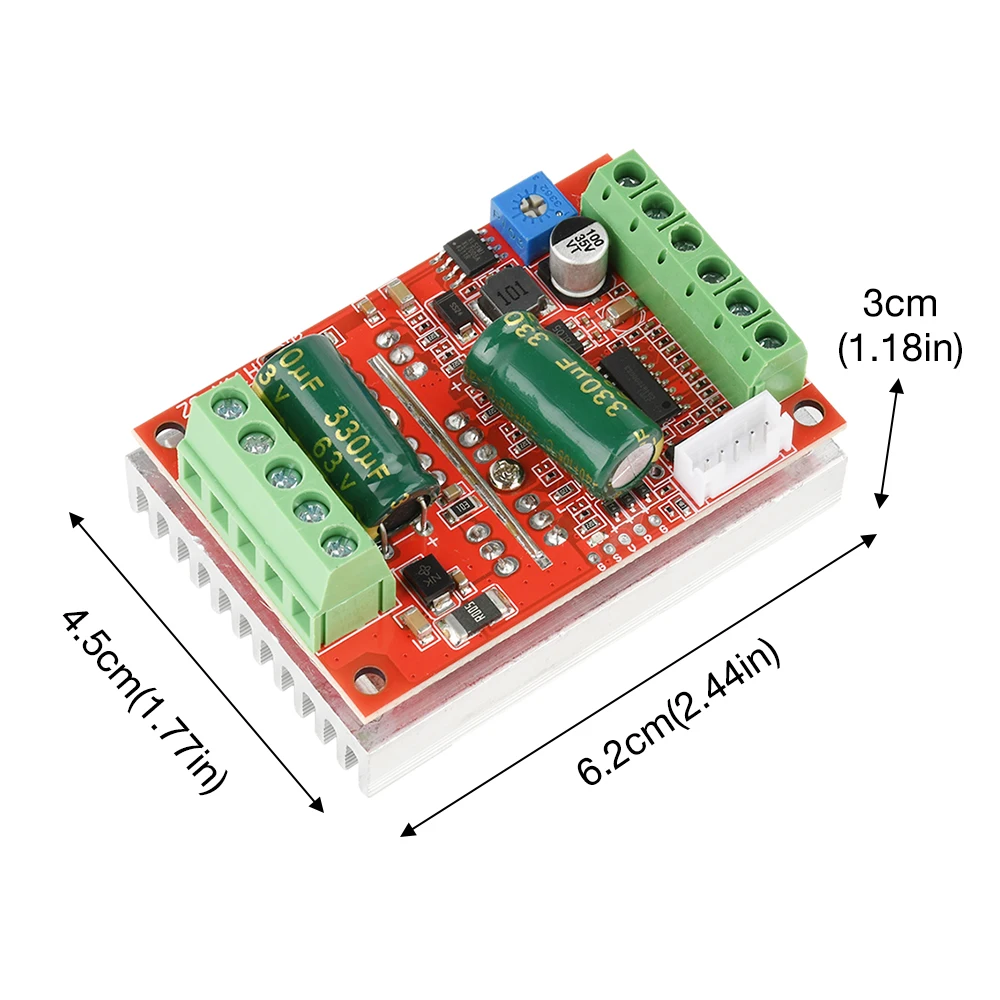

Tamanho do produto: 63MM de comprimento * 45MM de largura * 31MM de altura
Peso: cerca de 77g

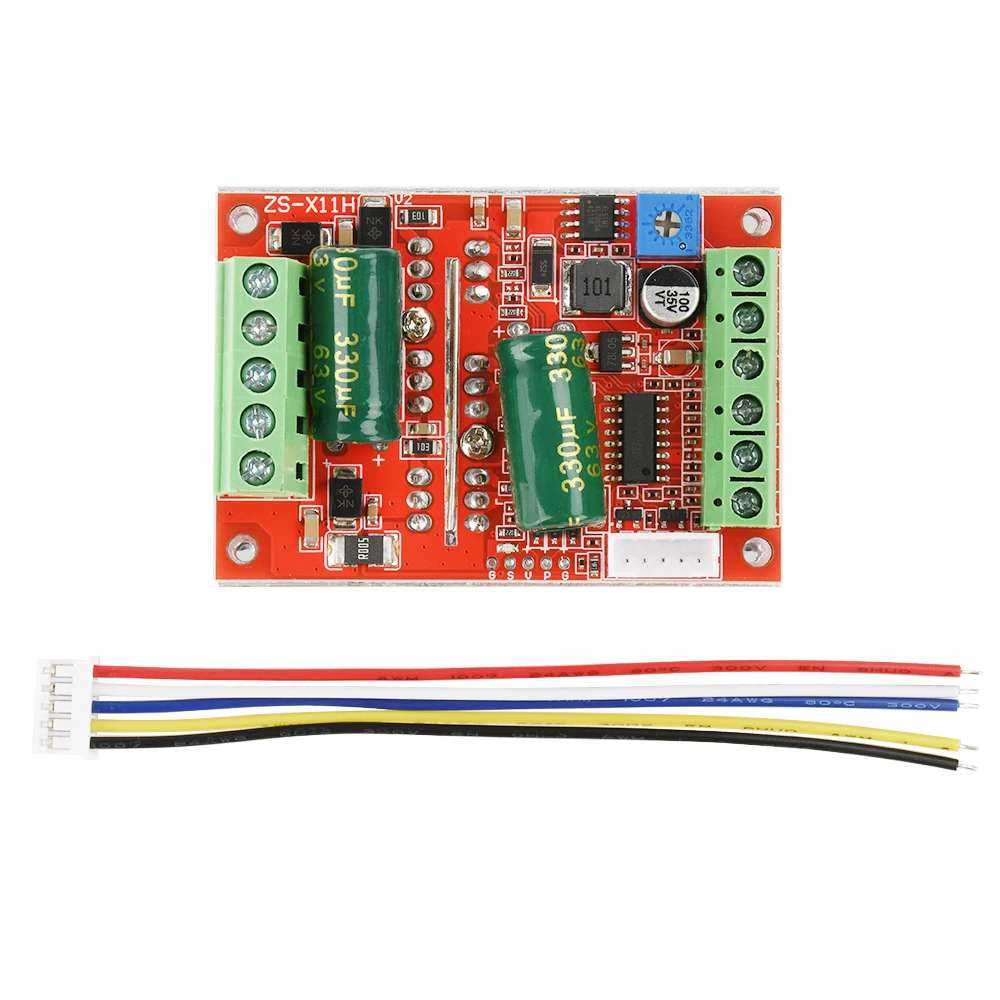

O pacote inclui:
Módulo 1X
1 x cabo
