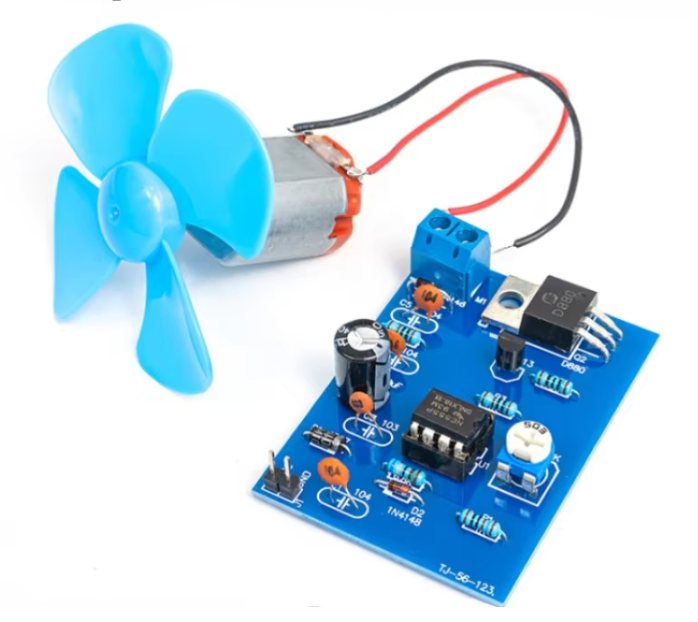

⚙️ Controlador de Velocidade PWM NE555 para Motor DC – Kit de Montagem
O Kit Controlador de Velocidade PWM NE555 para Motor DC é um módulo eletrônico ideal para aprendizado em eletrônica, prática de soldagem e projetos DIY. Utilizando o clássico CI temporizador NE555, o circuito gera sinais PWM (Modulação por Largura de Pulso) que permitem controlar com precisão a velocidade de motores DC.
O controle é realizado através do ajuste do duty cycle (largura do pulso) por meio de um potenciômetro, regulando a quantidade média de energia enviada ao motor e consequentemente sua velocidade. Esse método é mais eficiente que regulagem por resistência, pois reduz perdas de energia em forma de calor.
O kit inclui componentes eletrônicos para montagem do circuito, sendo muito utilizado em cursos técnicos, escolas, laboratórios e por entusiastas da eletrônica que desejam aprender na prática o funcionamento de circuitos PWM.
🔧 Características
-
Controle de velocidade de motor DC via PWM
-
Baseado no CI temporizador NE555
-
Ajuste de frequência e duty cycle através de potenciômetro
-
Proteção contra inversão de polaridade
-
Saída estável para acionamento de motor
-
Componentes de filtragem para melhor desempenho
-
Ideal para treinamento em soldagem e aprendizado de eletrônica
⚙️ Funcionamento
O circuito utiliza o NE555 configurado em modo astável, gerando um sinal PWM que alterna entre níveis alto e baixo. Ao variar o duty cycle, altera-se a potência média aplicada ao motor, permitindo controlar sua velocidade de forma eficiente.
📦 Aplicações
-
Treinamento em eletrônica
-
Prática de soldagem
-
Projetos educacionais
-
Experimentos com PWM
-
Controle de velocidade de motores DC
-
Projetos DIY e robótica básica
