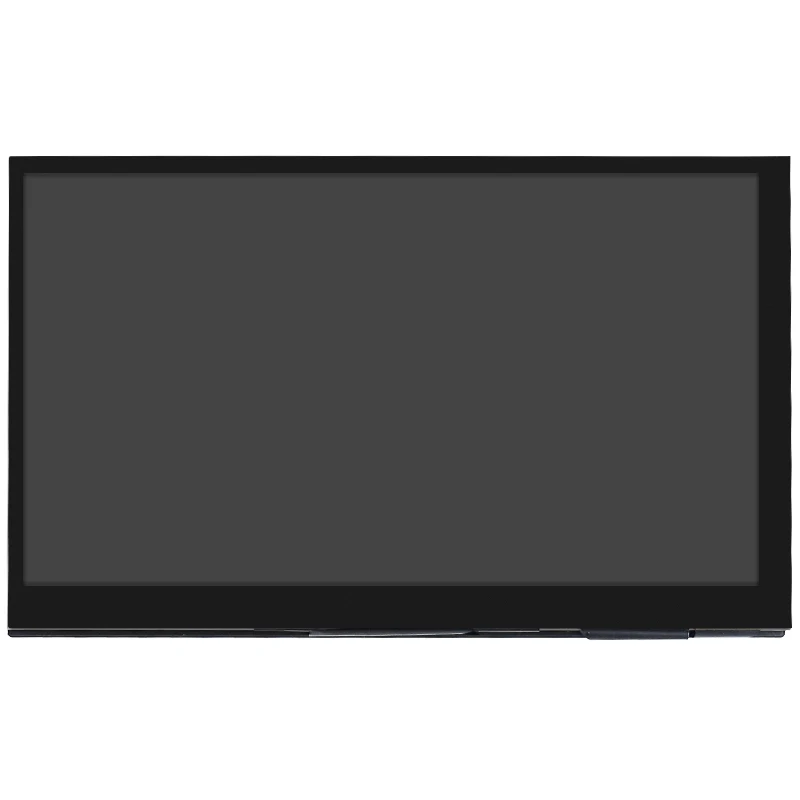

Tela Touch IPS 7” 1024x600 HDMI para Raspberry Pi 5/4B/3B+, Orange Pi 5 – Display LCD HD Secundário com AIDA64 para PC

Tela de toque de 7 polegadas IPS 1024x600 HD LCD Capacitiva Tela compatível com HDMI + Suporte para Raspberry Pi 5/4B/3B +/3B Jetson Nano Orange Pi Windows Computador

Recursos

Tela IPS de ângulo total

1.O ângulo de visão é grande
2.Cor verdadeira
3.A qualidade de imagem dinâmica é excelente
4.Economia de energia e proteção ambiental

Visão HD 1024X600

1.Resolução para matriz de pontos hd 1024X600
2.É mais delicado que a tela comum 800X480

Painel de toque de vidro temperado

Dureza até 6H, mais durável e mais resistente a arranhões

Interface de saída de áudio externa

1.Circuito amplificador de potência integrado
2.Interface de áudio externa de 3,5 mm

Usado como um monitor de mini PC

1.Suporta torta de framboesa, Banana Pi, BB Black e outras placas de desenvolvimento convencionais
2.Suporta Raspbian, Kali Linux, Ubuntu e outros sistemas convencionais, plug and play de toque único sem driver.
(Observe que se você usar para outro sistema, não podemos ter certeza de que pode funcionar)

Usado como display de computador

Suporta sistema win10/win8/win7, suporta driver plug and play de toque de cinco pontos

Parâmetros do produto

1.Tipo de tela: tela IPS
2.Tamanho da tela: 7,0 polegadas
3.Resolução: 1024x600
4.Ajuste de luz de fundo: botão independente para ajustar
5.Tipo de tela de toque: tela de toque capacitiva
6.IC de toque: GT911
7.Alimentação: MicroUSB (5V/2A)
8.Interface de entrada de vídeo: compatível com HDMI
9.Interface de saída de áudio: interface de áudio de 3,5 mm
10.Tamanho do módulo (C x L x A): 164,90 × 102,00 × (14,25 ± 0,2) mm
11.Peso do produto (incluindo pacote) 510g aprox

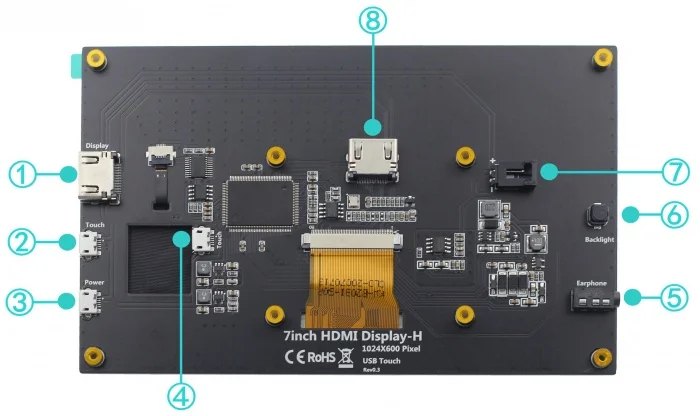

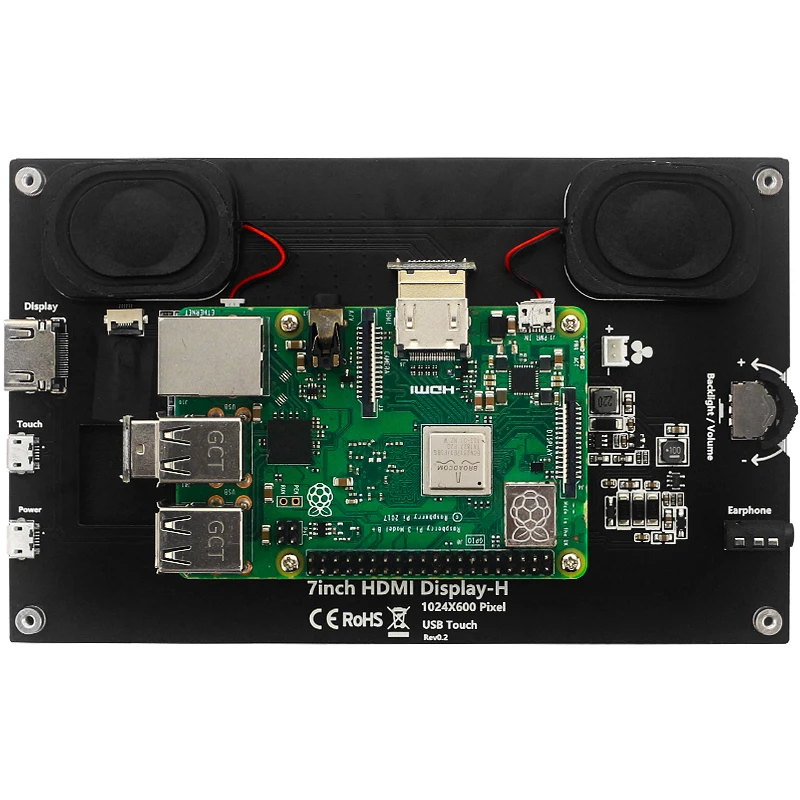

Descrição da função chave e interface

1 interface compatível com hdmi: entrada de sinal compatível com hdmi, usando conexão de cabo compatível com hdmi, comumente usada para conectar ao computador, a resolução máxima suportada é 1920x1080
2 Interface de toque: Transfira sinal de toque, conecte com cabo micro USB, fornece função de toque e fonte de alimentação, comumente usada para conectar o computador
3 Interface de alimentação: Conecte à fonte de alimentação e use um cabo micro USB para conectar.Apenas a função de fonte de alimentação é fornecida
4 Interface de toque: Transmita sinal de toque, conecte com cabo micro USB, fornece função de toque e fonte de alimentação, comumente usada para conectar Raspberry Pi
5 Interface de áudio de 3,5 mm: Sede de sinal de áudio, conecte dispositivo de saída de áudio, como fones de ouvido
6 Botão de ajuste de luz de fundo: Ajuste o brilho da luz de fundo da tela.A cada clique, o brilho da luz de fundo aumenta em 10, o máximo aumenta para 100, e depois começa em 0,Pressione e segure por 3 segundos para desligar a luz de fundo
7 Interface do ventilador de resfriamento: Conecte o ventilador de resfriamento
8 interface compatível com hdmi: entrada de sinal compatível com hdmi, conecte com adaptador compatível com hdmi, usado apenas para conectar ao raspberry pi, a resolução máxima suportada é 1024x600

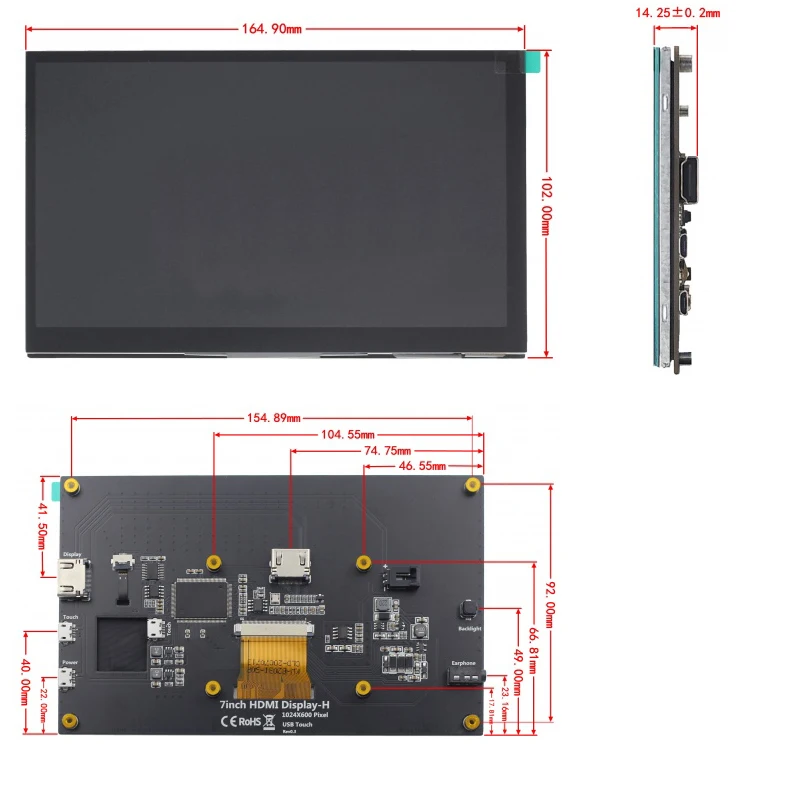

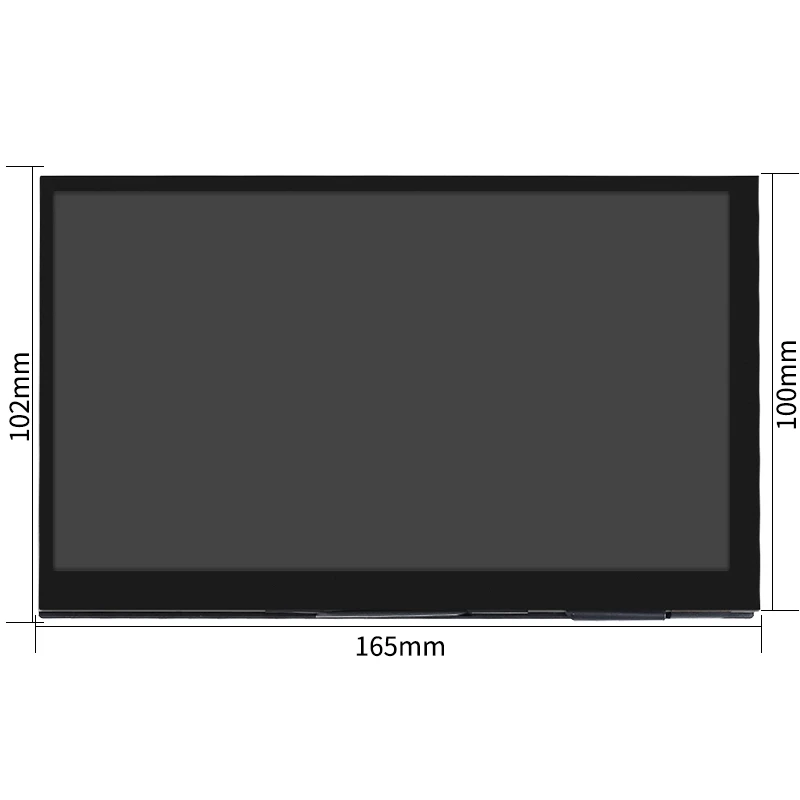

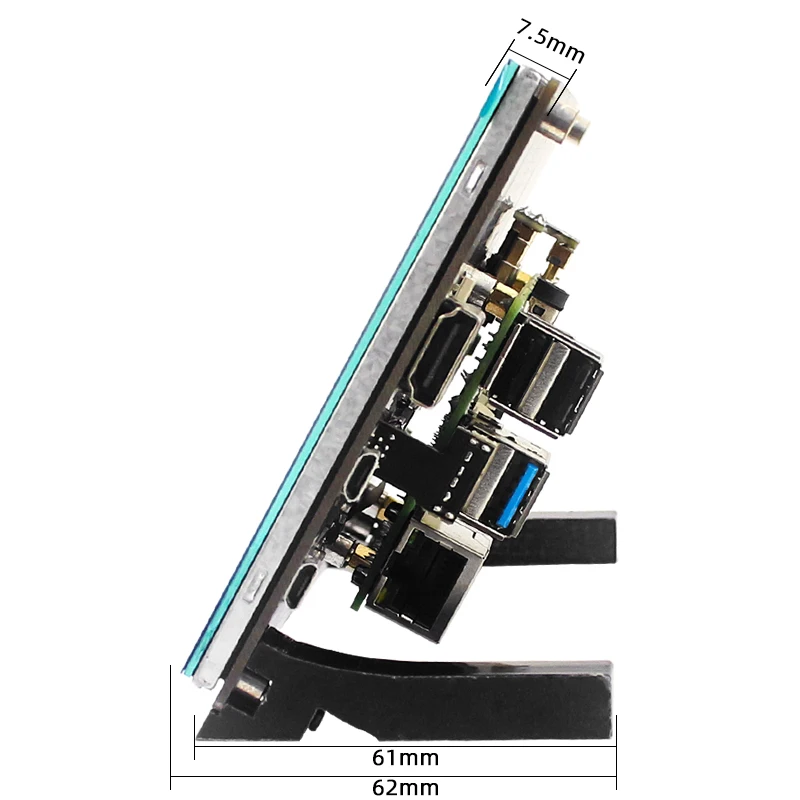

Tamanho do produto

Lista de embalagem:

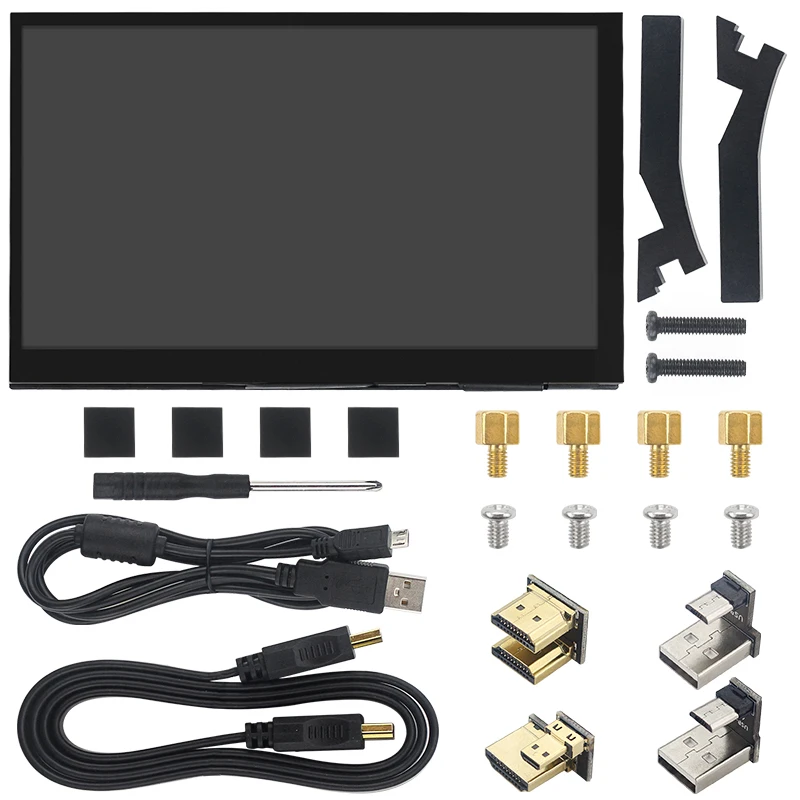

Opção 1:

Tela sensível ao toque IPS de 1x7 polegadas

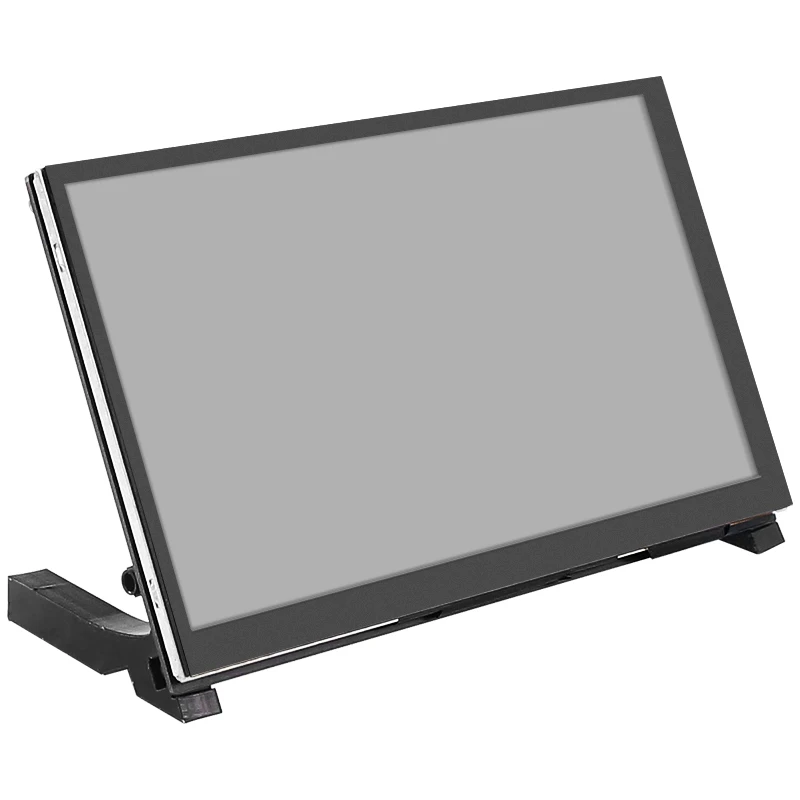

2 x pés de suporte
1 x compatível com hdmi para cabo compatível com hdmi
1 x cabo USB para Micro USB
1 x compatível com hdmi para conversor compatível com micro hdmi
1 x compatível com hdmi para conector compatível com hdmi
2 x conversor USB para Micro USB
1 x chave de fenda
1 conjunto x parafusos e porcas
(não inclui Raspberry Pi)

Opção 2:

Tela sensível ao toque IPS de 1x7 polegadas
2 x pés de suporte
1 x compatível com hdmi para cabo compatível com hdmi
1 x cabo USB para Micro USB
1 x compatível com hdmi para conversor compatível com micro hdmi
1 x compatível com hdmi para conector compatível com hdmi
2 x conversor USB para Micro USB
1 x chave de fenda
1 conjunto x parafusos e porcas
1x5v 3a usb c switch adaptador de alimentação
(não inclui Raspberry Pi)

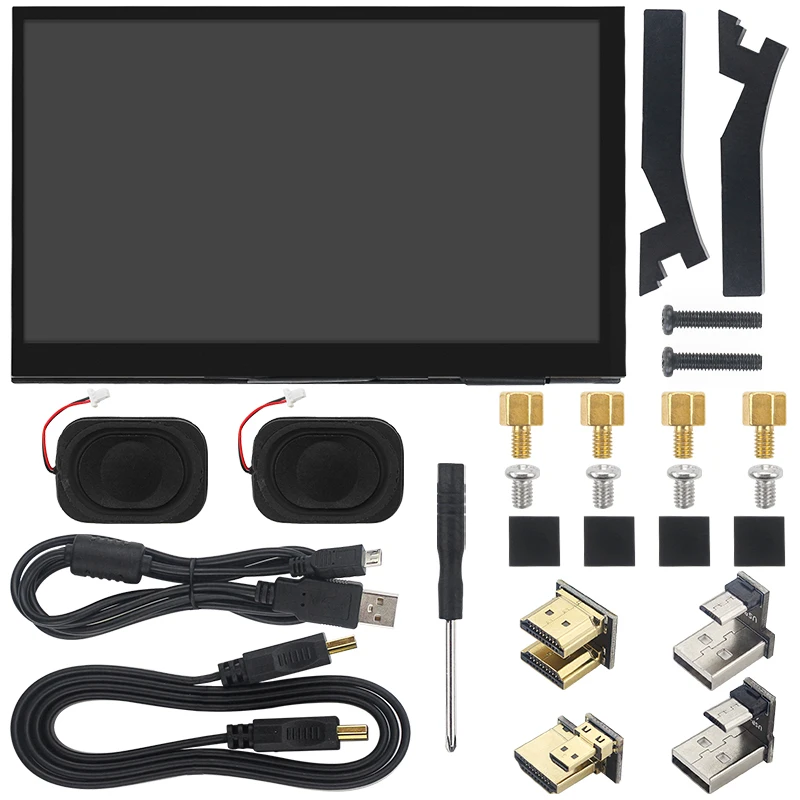

Opção 3 :

Tela sensível ao toque IPS de 1x7 polegadas
2 x pés de suporte
1 x compatível com hdmi para cabo compatível com hdmi
1 x cabo USB para Micro USB
1 x compatível com hdmi para conversor compatível com micro hdmi
1 x compatível com hdmi para conector compatível com hdmi
2 x conversor USB para Micro USB
1 x chave de fenda
1 conjunto x parafusos e porcas
2 x alto-falantes
(não inclui Raspberry Pi)

Sem alto-falantes:

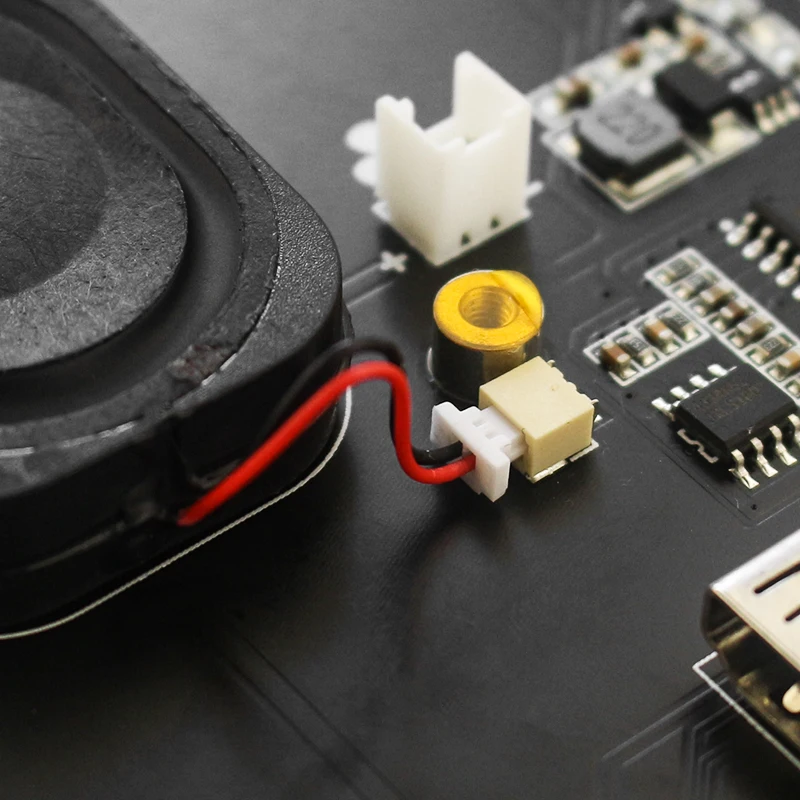

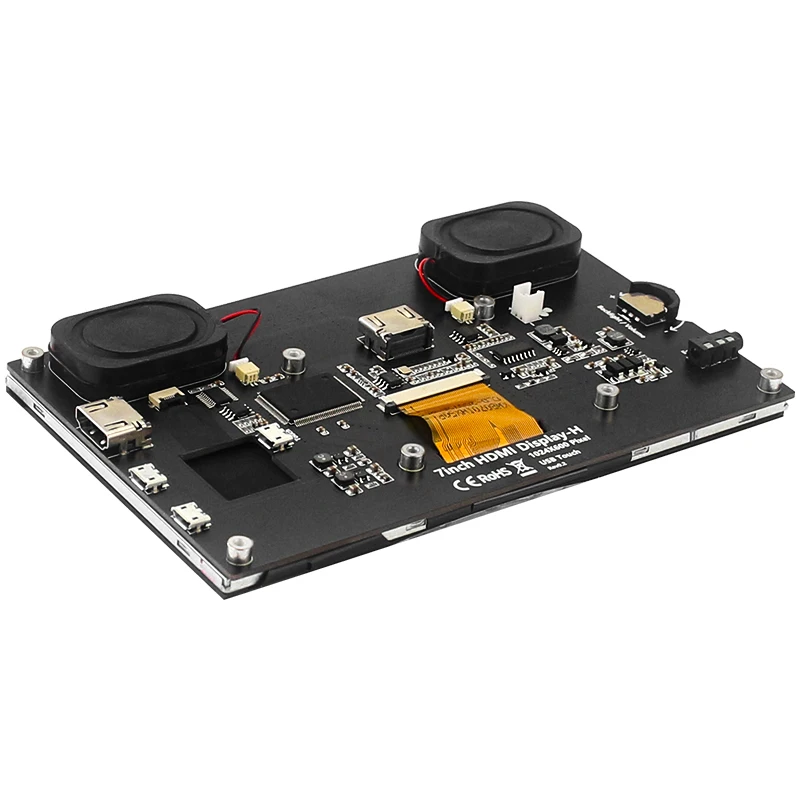

Com alto-falante:

Alimentação USBC para RPi 4

Este é o adaptador de alimentação com chave USB C 5V 3A com certificação CE.É usado para Raspberry Pi 4.Nunca se preocupe com o problema de subtensão usando este adaptador de energia.

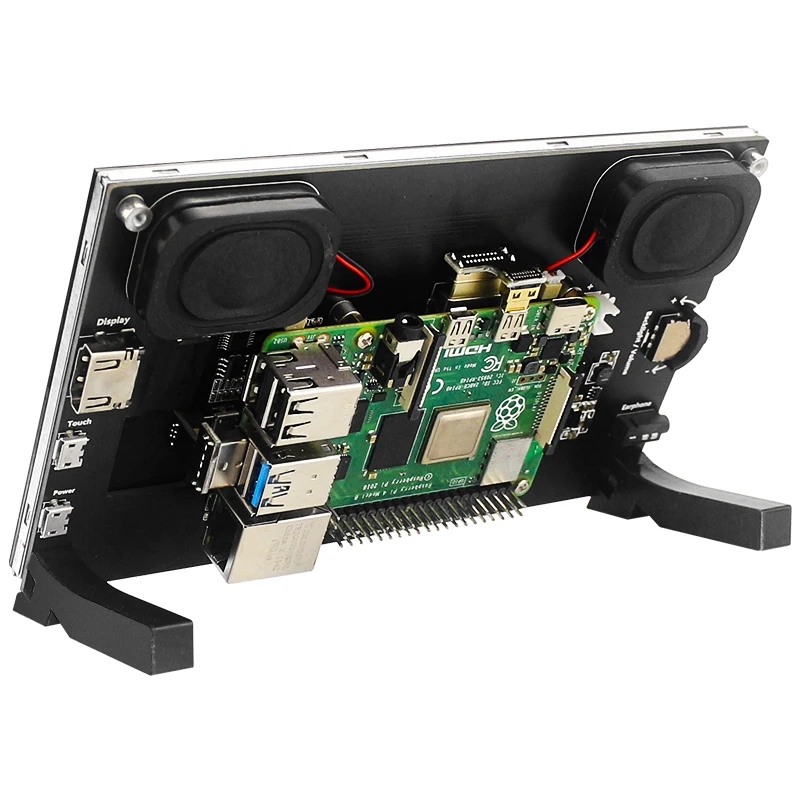

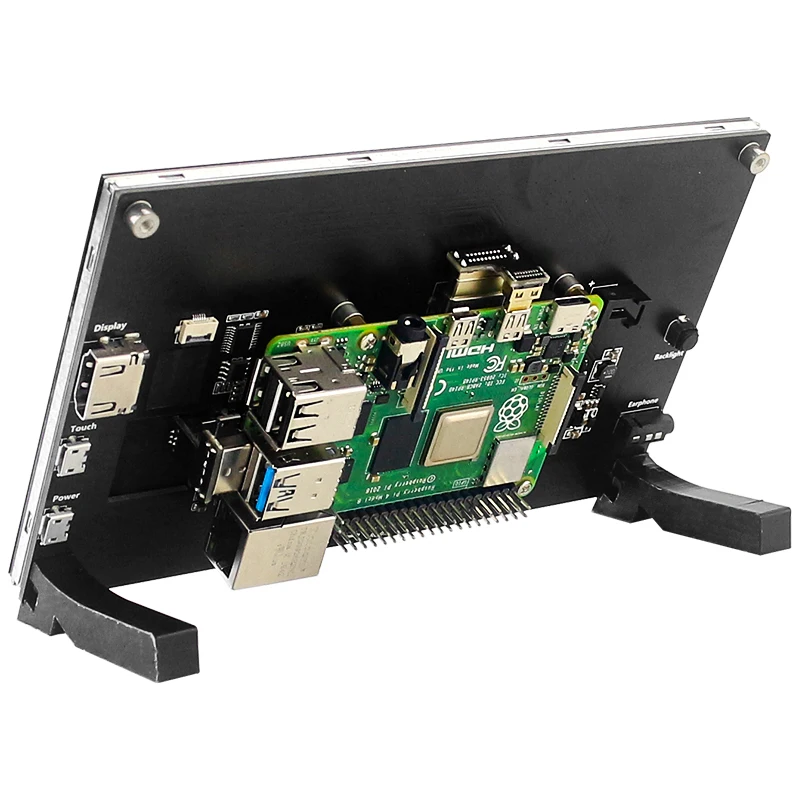

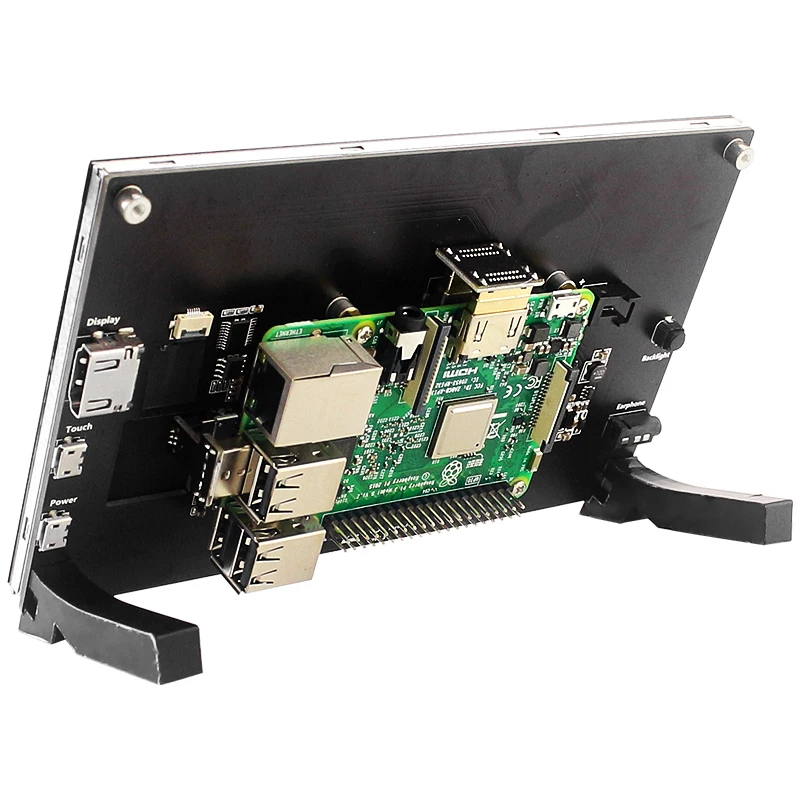

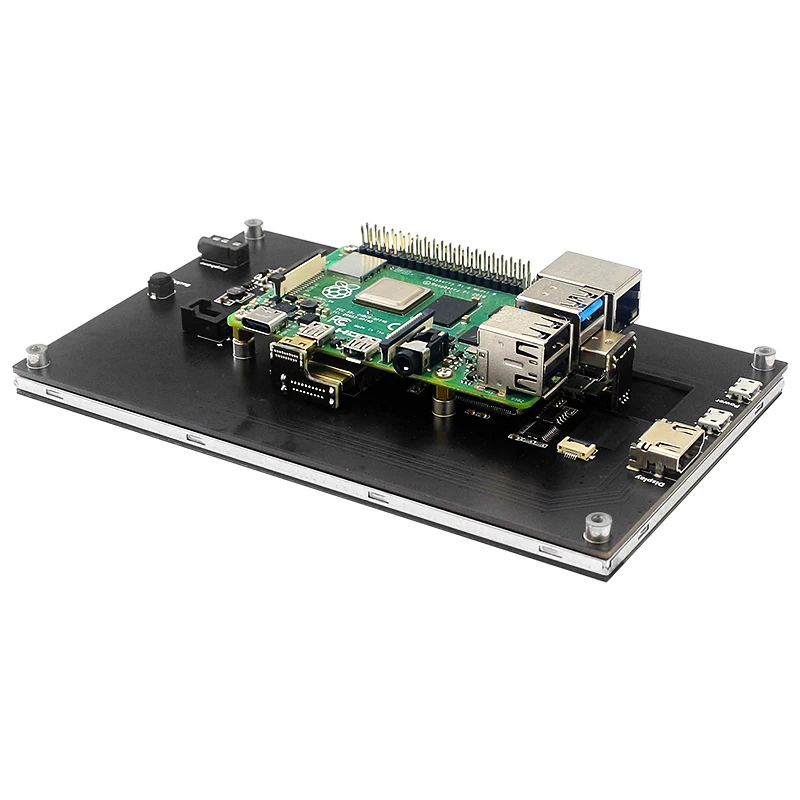

Trabalhando com Raspberry Pi

Etapa 1.Baixe e instale o Official Raspberry Pi OS/Ubuntu Mate/Kail/Retropie para cartão micro SD

Etapa 2.Modifique o arquivo de configuração “config.txt”
Abra o arquivo “config.txt” no diretório raiz do cartão SD no computador, adicione o seguinte ao final do arquivo, salve e saia.
hdmi_force_edid_audio=1
max_usb_corrente=1
hdmi_force_hotplug=1
config_hdmi_boost=7
grupo hdmi=2
modo hdmi_=87
hdmi_drive=2
display_rotação=0
hdmi_cvt 1024 600 60 6 0 0 0

Etapa 3.Insira o cartão SD
Depois que as etapas acima forem concluídas, abra o cartão SD no computador e insira-o no slot para cartão SD na parte traseira do Raspberry Pi.

Etapa 4.Sistema de corrida
Conecte a interface compatível com HDMI e a interface de toque da tela ao Raspberry Pi, conecte a fonte de alimentação do Raspberry Pi,
e inicie a máquina para exibir e tocar normalmente.

Se você tiver alguma dúvida, consulte este link:
http://www.lcdwiki.com/7inch_HDMI_Display_(H)#Produto_Descrição

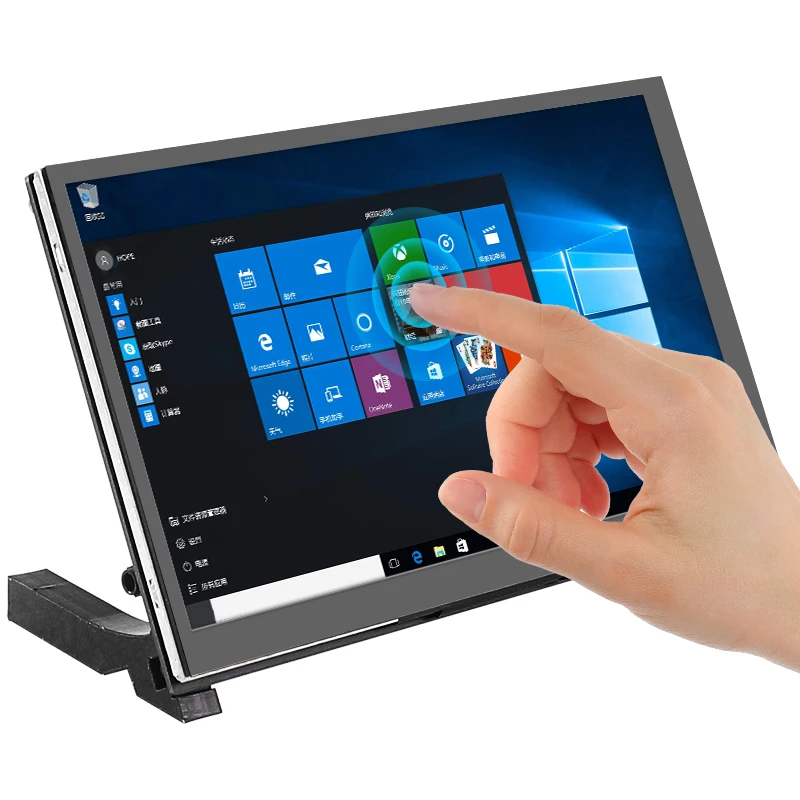

Funciona como monitor de toque compatível com HDMI

Este produto pode ser usado como monitor de toque compatível com HDMI do computador Windows, só precisa conectar interface compatível com HDMI e interface TOUCH, normalmente pode exibir e suportar até cinco pontos de toque.
