Placa de Módulo de Relé com Suporte Optoacoplador, Alto e Baixo Nível Gatilho para Arduino, 1 2 4 6 8 Canais, 5V, 12V, 24V
A partir de
R$
75,14
até
2x
de
R$ 37,57
sem juros
ou R$ 71,38
via Pix
-
- 1x de R$ 75,14 sem juros
- 2x de R$ 37,57 sem juros
- 3x de R$ 26,06
- 4x de R$ 19,73
- 5x de R$ 15,94
- 6x de R$ 13,41
-
R$ 71,38
Nome da marca: Elanzeme
Condição: novo
Tipo: Relé
Número do modelo: 1 2 4 6 8 Channel Relay Module
Tensão de alimentação: 5V 12V 24V
Potência de dissipação: --
Cutomizado: Sim
Temperatura de Operação: --
Aplicação: COMPUTADOR
Pacote: SMD
Feature 1: Relay Module Board Shield With Optocoupler
Feature 2: 12V Relay Module
Feature 3: 5V Relay Module
Feature 4: 24V Relay Module
Feature 5: Support High and Low Level Trigger
Descrição:
100% novo e de alta qualidade
Módulo do relé de 1 canal, com isolamento fotoelétrico
O módulo pode ser alto ou baixo por um jumper definindo triggerWith poder e relé ação indicador
A tensão operacional do módulo 5v
O módulo usa relé de qualidade genuína, normalmente aberto interfacesMaximum carga: AC 250V/10A. CC 30V/10A
Interface do módulo:
DC +: alimentação positiva (vcc)(5v
Fonte de alimentação negativa DC (GND)
EM: A extremidade do controle a corrente de condução deve ser mais do que 4ma
COM: O controle do laço do fio da terra
Descrição:
1. Carga máxima: AC 250V/10A. 10A/DC30V
2. Isolamento do optoacoplador SMD, capacidade de condução forte, desempenho estável; corrente do disparador 5ma
3. a tensão 5V do módulo
4. cada módulo do canal pode ser ajustado alto ou baixo provocado pelo jumper
5. projeto falha-tolerante, mesmo se a linha de controle é quebrada, o relé não operará
6. indicador do poder (verde), indicador do estado do relé 4 (vermelho)
7.interface de fácil utilização, todas as interfaces estão disponíveis através do terminal de fiação directconnectionleads, muito conveniente
Porta do módulo:
1.DC +: fonte de alimentação DC positiva
2.DC-: fonte de alimentação DC negativa
3.IN1: Terminal do disparador do sinal do canal 1
4.IN2: Terminal do disparador do sinal do canal 2
5.IN3: Terminal do disparador do sinal do canal 3
6.IN4: Terminal do disparador do sinal do canal 4
Saída do relé Ncl:
1.NC1: Pino normalmente fechado do relé do canal 1
2.COM1: pino comum do relé Channell
3.NO1: Canal l pino normalmente aberto do relé
4.NC2: Pino normalmente fechado do relé do canal 2
5.COM2: Pino comum do relé do canal 2
6.NO2: Pino normalmente aberto do relé do canal 2
7.NC3: Pino normalmente fechado do relé do canal 2
8.COM3: Pino comum do relé do canal 2
9.NO3: Pino normalmente aberto do relé do canal 2
10.NC4: Pino normalmente fechado do relé do canal 2.
11.COM4: Pino comum do relé do canal 2
12.NO4: Pino normalmente aberto do relé do canal 2
Opção do disparador do nível alto e baixo:
1.S1: é interruptor opcional para o canal l relé
2.S2: É interruptor da opção para o relé do canal 2
3.S3: é interruptor da opção para o relé do canal 3.
4.S4: É interruptor da opção para o relé do canal 4
Módulo De Relé De 4 Canais Com Optoacoplador
Descrição:
1. Carga máxima: AC 250V/10A. 10A/DC30V
2. Isolamento do optoacoplador SMD, capacidade de condução forte, desempenho estável; corrente do disparador 5ma
3. a tensão 5V do módulo
4. cada módulo do canal pode ser ajustado alto ou baixo provocado pelo jumper
6. indicador do poder (verde), indicador do estado do relé 4 (vermelho)
7.interface de fácil utilização, todas as interfaces estão disponíveis através do terminal de fiação directconnectionleads, muito conveniente
Porta do módulo:
1.DC +: fonte de alimentação DC positiva
2.DC-: fonte de alimentação DC negativa
3.IN1: Terminal do disparador do sinal do canal 1
4.IN2: Terminal do disparador do sinal do canal 2
5.IN3: Terminal do disparador do sinal do canal 3
6.IN4: Terminal do disparador do sinal do canal 4
Saída do relé Ncl:
1.NC1: Pino normalmente fechado do relé do canal 1
2.COM1: Canal l pino comum do relé
3.NO1: Canal l pino normalmente aberto do relé
4.NC2: Pino normalmente fechado do relé do canal 2
5. COM2: Pino comum do relé do canal 2
6.NO2: Pino normalmente aberto do relé do canal 2
7.NC3: Pino normalmente fechado do relé do canal 2
8.COM3: Pino comum do relé do canal 2
9.NO3: Pino normalmente aberto do relé do canal 2
10.NC4: Pino normalmente fechado do relé do canal 2
11.COM4: Pino comum do relé do canal 2
12.NO4: Pino normalmente aberto do relé do canal 2
Opção do disparador do nível alto e baixo:
1.S1: É interruptor da opção para o canal l relé
2.S2: É interruptor da opção para o relé do canal 2
3.S3: é interruptor da opção para o relé do canal 3.
4.S4: É interruptor da opção para o relé do canal 4

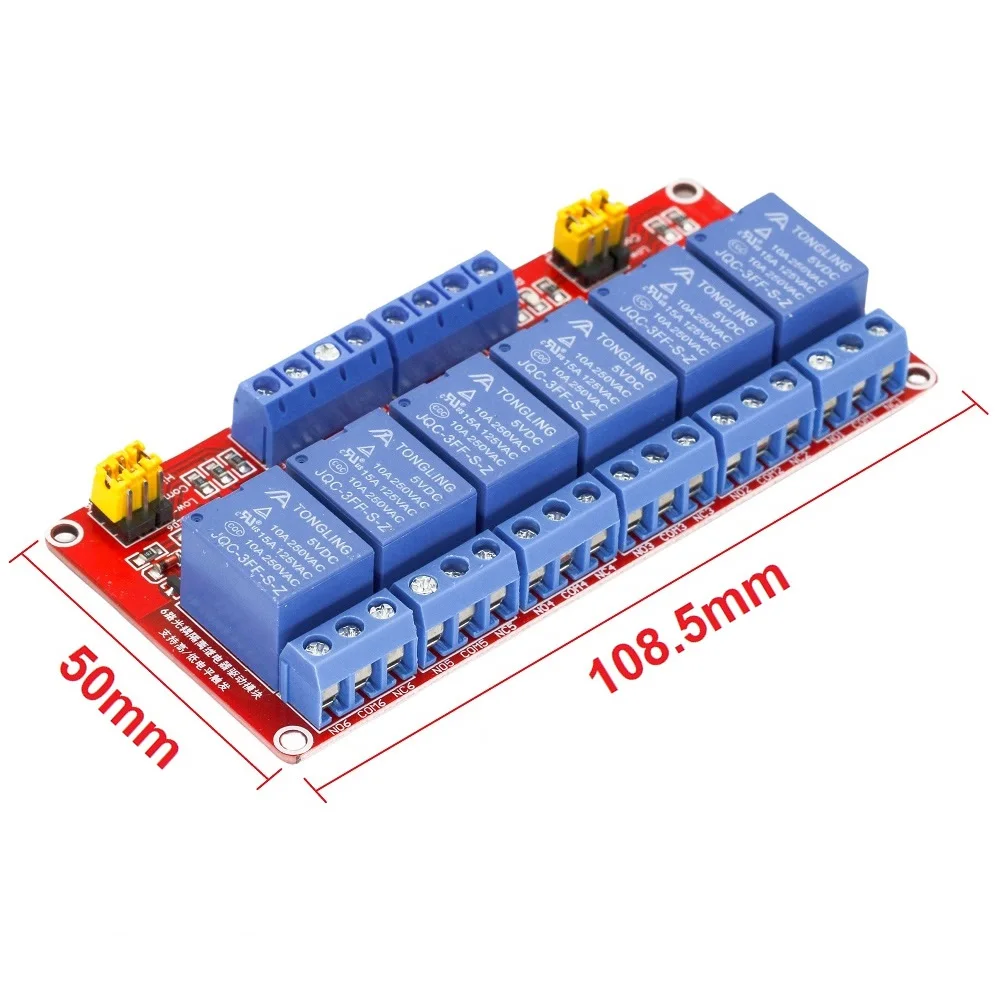

Módulo De Relé De 6 Canais Com Optoacoplador
Características:
1. O projeto duplo do disparador, usa um motorista em dois sentidos dedicado LC.
3. A parte do contato do relé adota a linha dobro do pano para a grande corrente, andreliable seguro.
4. A entrada e a saída são terminais da fiação 5.08mm, fiação são moreconvenient, apropriado para o controle do PLC.
5. Os terminais de entrada podem ser arbitrariamente definidos alto e baixo nível, o modo de controle é mais flexível.
6. Equipado com o furo do parafuso da fixação, fácil instalar.
7. Cada módulo caminho pode ser definido alto ou baixo desencadeado por jumper.
Especificações:
Materiais: Metal
Montagem parafusos furos: 4
Diâmetro furos: 3mm
Tensão: 5V 12V
Carga máxima: AC 250V/10A, DC 30V/10A
Interface:
VCC: extremidade do poder
GND: Cinta terra
CTR1-CTR6: Sinal entrada gatilho
Saídas:
18 linha relação, a relação podem diretamente ser conectadas a todas as ligações, user-friendly.
NO1-NO6: interfaces relé normalmente abertas, relé antes do vago após thedull curto com CoMi
COM1-COM6: Relé Interface Comum
NC1-NC6: relé normalmente fechado relé shorted com COM atrás, após o pull-vago
Características:
1. O projeto duplo do disparador, usa um motorista em dois sentidos dedicado LC.
2.Strong resistir a interferência, usar diodo continuou atual para protegê-lo.
3. A parte do contato do relé adota a linha dobro do pano para a grande corrente, andreliable seguro.
4. A entrada e a saída são terminais da fiação 5.08mm, fiação são moreconvenient, apropriado para o controle do PLC.
5. Os terminais de entrada podem ser arbitrariamente definidos alto e baixo nível, o modo de controle é mais flexível.
6. Equipado com o furo do parafuso da fixação, fácil instalar.
7. Cada módulo caminho pode ser definido alto ou baixo desencadeado por jumper.
Especificações:
Materiais: Metal
Montagem parafusos furos: 4
Diâmetro furos: 3mm
Tensão: 5V 12V
Carga máxima: AC 250V/10A,DC 30V/10A

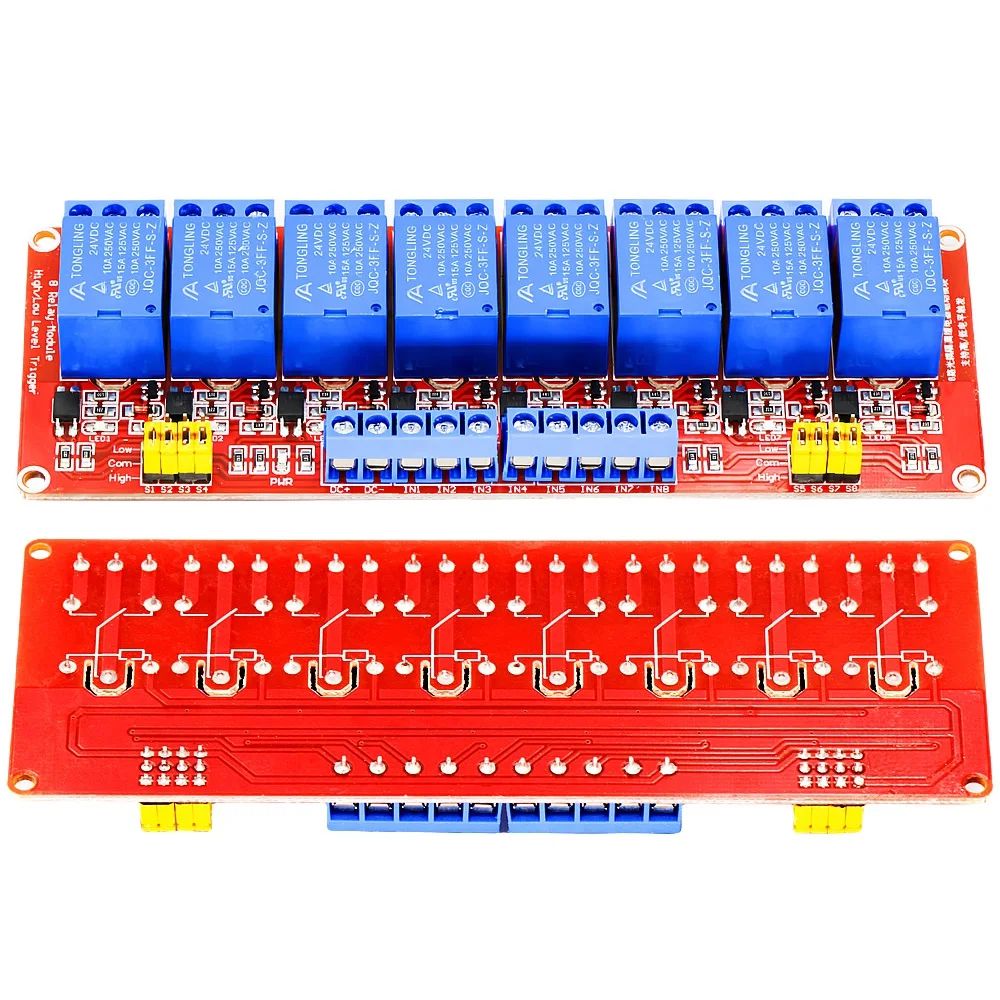

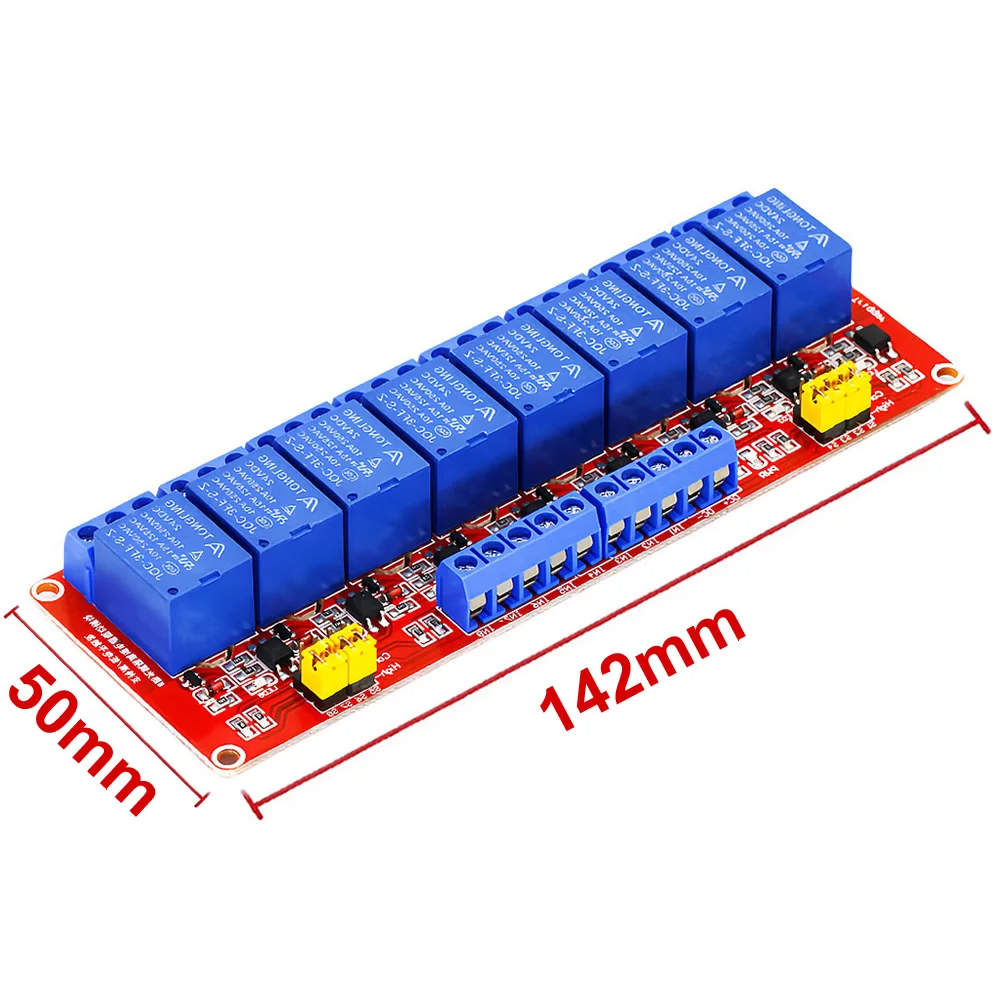

Interface:
VCC: extremidade do poder
GND: Cinta terra
CTR1-CTR8: Sinal entrada gatilho
Saídas:
24 linha relação, a relação pode diretamente ser conectada a todas as ligações, user-friendly.
NO1-NO8: interfaces de relé normalmente abertas, relé antes do vago após thedull curto com COM
COM1-COM8: Relé Interface Comum
NC1-NC8: relé normalmente fechado relé shorted com COM atrás, após o pull-vago
Produtos relacionados
-
O módulo do relé do estado sólido do DC-AC, PWB SIP SSR, C.A. 240V, 2A, interruptor do relé do resistor de circuito, G3MB-202P, G3MB 202P, 1PC, 5V, 12V, 24VR$ 171,52até 2x de R$ 85,76 sem jurosou R$ 162,94 via Pix -

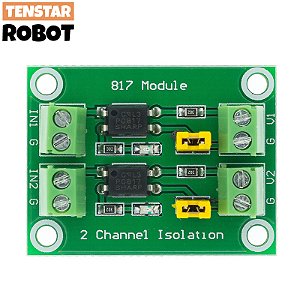

Módulo Optoacoplador PC817 – 2/4/8 Canais, Isolador de Tensão 3.6-30V, Driver FotoelétricoA partir de R$ 89,99até 2x de R$ 44,99 sem jurosou R$ 85,49 via Pix -
