Placa de Expansão Dongle 5G USB 3.1 para M.2 (Chave B) – Resfriamento de Alumínio com 4 Antenas para Raspberry Pi 4 e Windows
-
- 1x de R$ 439,99 sem juros
- 2x de R$ 219,99 sem juros
- 3x de R$ 157,62
- 4x de R$ 120,95
- 5x de R$ 98,95
- 6x de R$ 84,29
- 7x de R$ 73,81
- 8x de R$ 65,95
- 9x de R$ 59,84
- 10x de R$ 54,95
- 11x de R$ 50,95
- 12x de R$ 47,62
-
R$ 417,99
Standard: USB3.1
Ports: 4
Interface Type: USB 3.0
Nome da marca: Caturda
Compatível Com: Raspberry Pi
Químico Hign-em causa: nenhum
Origem: CN (Origem)
Tipo de Acessório: Régua de extensão
Suporte ao módulo SIMCom e Quectel 5G
Wiki: www.waveshare.com/wiki/USB_TO_M.2_B_KEYRecursos de relanceSuporta módulos 5G com interface M.2 (NGFF) Key B, compatível com módulos SIMCom e Quectel 5G
Suporta módulos 5G com fator de forma 3042/3052, como SIM82XX e módulos 5G da série RM50XQ
Porta USB 3.1 Tipo A para conexão ao PC, Raspberry Pi ou placa host Jetson Nano para ativar rede 5G de alta velocidade
4x conectores de antena SMA, fácil de instalar a antena
Slot para cartão SIM integrado para cartão NANO SIM
Indicadores integrados de energia e rede, com vários pads reservados, para verificar o status operacional do módulo e testar outras funções
Processo PCB ENIG, múltiplas ranhuras reservadas e orifícios de posicionamento para integração
Vem com dissipador de calor de liga de alumínio personalizado, boa dissipação de calor, bonito, protetor e durável
Compatível com módulos SIMCom/Quectel 5G
|
|
|
|
|
| |
Padrão 5G | 3GPP R15 | 3GPP R16 | 3GPP R15 | 3GPP R16 | ||
Região/fornecedor | exceto Américas | Americas | Global (exceto EUA) | Global (exceto China) | Global | |
CHIP | Qualcomm Snapdragon X55 | Qualcomm Snapdragon X62 | Qualcomm Snapdragon X55 | Qualcomm Snapdragon X62 | ||
FAIXA DE FREQUÊNCIA | ||||||
Sub-6G | n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n66, n71, n77, n78, n79 | n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78,n79 | n2, n5, n7, n12, n13, n14, n25, n30, n41, n66, n71, n77, n78, n79 | 5G NR NSA: n41, n77, n78, n79 | 5G NR NSA: n1, n2, n3, n5, n7, n8, n12, n25, n28, n38, n40, n41, n66, n71, n77, n78, n79 | 5G NR NSA: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 |
5G NR SA: n1, n2, n3, n5, n7, n8, n12, n25, n28, n38, n40, n41, n66, n71, n77, n78, n79 | 5G NR SA: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | |||||
LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B18, B19, B20, B25, B26, B28, B29, B32, B66, B71 | B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 | B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71 | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B18, B19, B20, B25, B26, B28, B29, B32, B66, B71 | ||
LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B48 | B38, B39, B40, B41, B42, B43 | B41, B46, B48 | B34, B38, B39, B40, B41, B42, B43, B48 | ||
LAA | - | B46 | ||||
WCDMA | B1, B2, B3, B4, B5, B8 | B1, B5, B8 | B2, B4, B5 | B1, B2, B3, B4, B5, B6, B8, B19 | B1, B2, B4, B5, B8, B19 | |
GNSS | GPS / GLONASS / BeiDou (Bússola) / Galileo/ QZSS (RM500Q-GL e RM502Q-AE não suportam esta função) | |||||
Taxa de DADOS | ||||||
Sub-6G | 2,4 Gbps (DL) / 500 Mbps (UL) | 5G NR NSA: | 5G NR NSA: | 5G NR NSA: | ||
5G NR SA: | 5G NR SA: | 5G NR SA: | ||||
LTE | 1 Gbps (DL) / 200 Mbps (UL) | 2,0 Gbps (DL) / 200 Mbps (UL) | 1,6 Gbps (DL) / 200 Mbps (UL) | |||
UMTS | 42 Mbps (DL) / 5,76 Mbps (UL) | |||||
FUNÇÕES DE SOFTWARE | ||||||
Sistemas operacionais | Windows/Linux/Android | |||||
Protocolos de comunicação | TCP / UDP / FTP / HTTP / HTTPS / PING / SMS | |||||
Disque para cima | RNDIS, NDIS, PPP, MBIM | |||||
Atualização de firmware | Suporta atualização de firmware via porta USB | |||||
ESPECIFICAÇÕES DO HARDWARE | ||||||
Cartão SIM | 1,8V/2,95V | |||||
Antena | Para 3G/4G/5G/GNSS | |||||
4 × conectores IPEX-4 | ||||||
Fonte de alimentação | 3.135 ~ 4,4 V | 3,135 a 4,4 V, 3,7 V típico | ||||
Fator de forma | M.2 | |||||
Dimensões | 42,0 × 30,0 × 2,3 mm | 52,0 × 30,0 × 2,3 mm | ||||
Nota: Apenas para referência, o módulo 5G não está incluído.Se usado com outros módulos, são necessários testes reais para confirmar a compatibilidade dos pinos | ||||||
Compatibilidade com vários tamanhos
Compatível com fator de forma 3042/3052

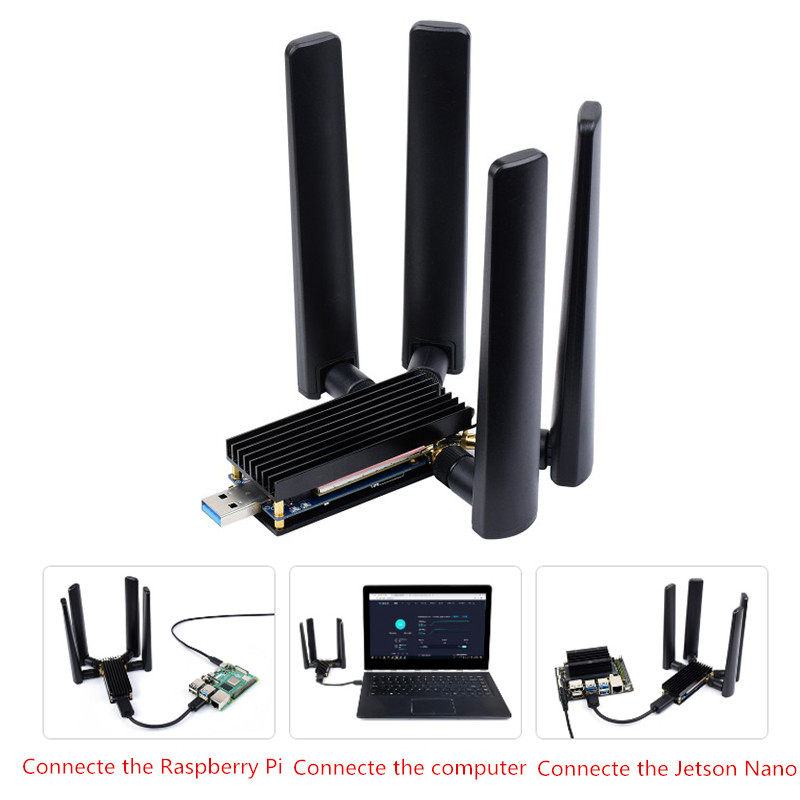

Exemplos de conexãoSuporta conexão ou acesso direto por meio do cabo USB para PC Windows, Raspberry Pi 4B/3B+,
Série CM4-IO-BASE-A/B e Jetson Nano
conectando com Raspberry Pi 4B
Conecte ao PC com cabo USB
Conecte ao Jetson Nano
apenas para referência, os módulos nas fotos não estão incluídos.Suporte a vários sistemas, fácil de usar
Suporta Windows/Linux
Basta conectá-lo à porta USB, passar por uma configuração simples, a conexão de rede 5G de alta velocidade estará pronta para uso
Dissipador de calor em liga de alumínioDissipação de calor eficaz para módulo 5G, proteja seu chapéu ao mesmo tempo
Dimensões do contorno

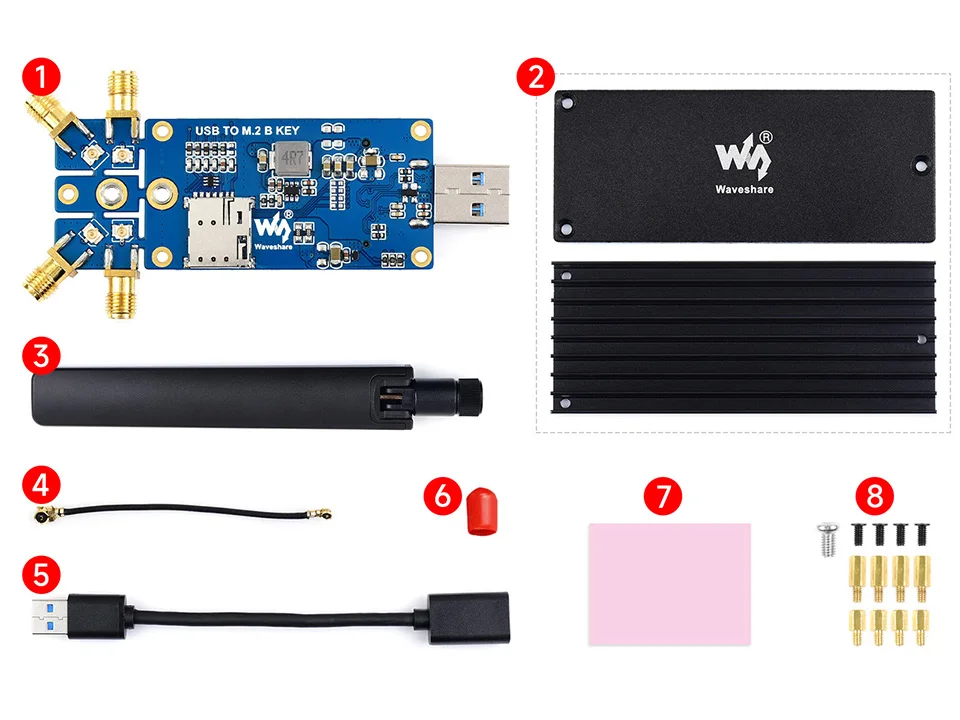

Lista de pacotes:
1. TECLA USB PARA M.2 B x 1
2. caixa de liga de alumínio (superior e inferior) x 1
3. Antena x 4
4. Cabo adaptador IPEX x 4
5. cabo de extensão usb tipo a x 1
6. Tampa protetora SMA x 4
7.Fita térmica x 1
8. Pacote de parafusos x 1
