Módulo ZVS 1000W 20A | Aquecedor por Indução Flyback Driver + Bobina Tesla

1.Fonte de alimentação de baixa tensão de 12-48V

2.Corrente nominal: 20A

3.Potência nominal: 1000W, quanto maior a tensão, maior a potência.

4.Testamos quando funciona com fonte de alimentação de 53V, a corrente pode chegar a 30A. Pode ser usado por jogadores DIY para fazer tempragem de peças pequenas, recozimento e outros tratamentos térmicos, aquecimento rápido, muito conveniente.

5.Entrada de 24V e corrente sem carga é de cerca de 3A

6.Entrada de 48V e corrente sem carga é de cerca de 6A

7.Quanto maior a tensão, maior a corrente ao aquecer as mesmas coisas, o efeito é melhor, mas ao mesmo tempo o aquecimento também é maior, portanto a escolha da tensão de entrada é baseada em sua necessidade.Como aquecer objetos pequenos quadrados com menos de 1 cm, use a tensão de 24 V.

8. o comprador precisa de energia autofornecida e dispositivo de resfriamento de água

9.Quando feito com fonte de alimentação de interruptor, porque a alta potência geralmente tem função de partida suave, ou seja, acabou de ligar a tensão de saída está aumentando lentamente, enquanto antes da tensão for conectada ao circuito de aquecimento por indução de até 12 V, não funcionará e queimará o tubo MOS.Portanto, a tensão atinge mais de 12 V conectado ao circuito de aquecimento por indução.

10.O volume de objetos aquecidos não pode ser superior a 1/10 do volume interno da bobina de aquecimento (ou seja, o diâmetro do cilindro de aquecimento é superior a 1/3 do diâmetro da bobina de aquecimento), caso contrário pode ser devido à sobrecarga e circuito queimado ou à fonte de alimentação.Embora este circuito possa tolerar 30A de corrente de entrada, o seguro para fins de trabalho não superior a 20A.

11.Este circuito pode fazer aquecimento por indução ou substituir tubo de cobre por transformador de alta frequência, será um inversor poderoso

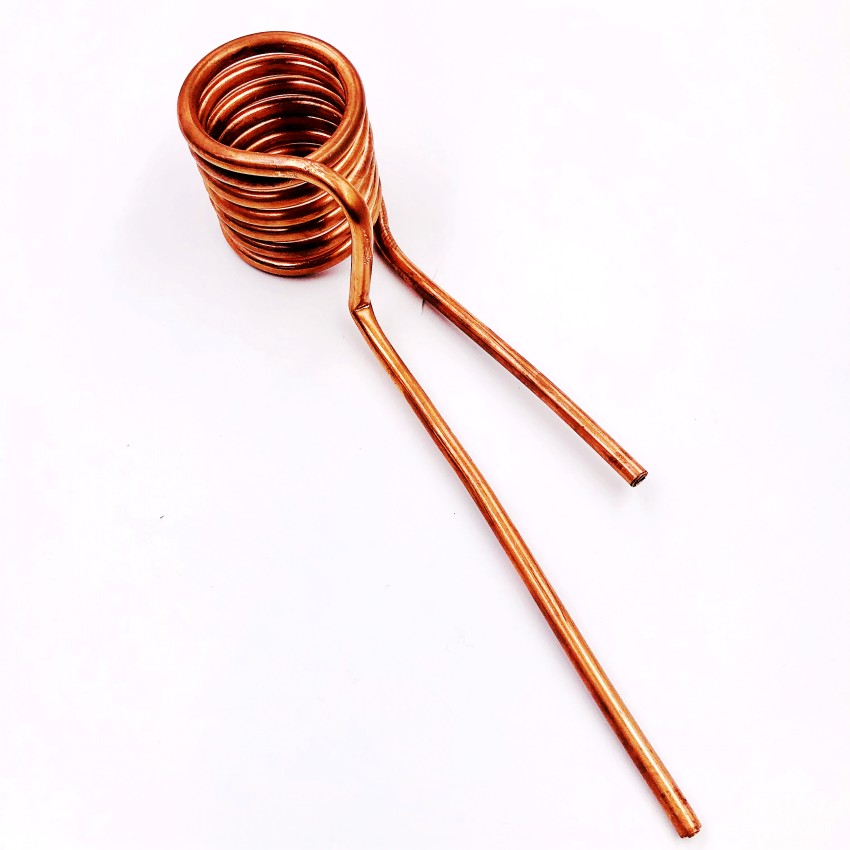

Preste atenção à bobina de aquecimento: A fonte de alimentação de aquecimento por indução deve ser de pelo menos 10A
(A fonte de alimentação pequena danificará este ZVS)

Nota:
1.O kit contém um conjunto completo de elementos de circuito de acionamento e latão.
2.Os compradores precisam trazer sua própria unidade de energia e resfriamento.
3.A placa de circuito usando placa de fibra de vidro dupla-face, principalmente vestígios de cobre são usados para ampliar, use toda a superfície traseira do circuito ressonante comum, trabalho contínuo, adicione um ventilador para explodir de cima, para os capacitores de ressonância e outros componentes resfriados.
4.O uso de fonte de alimentação comutada, observe que devido à alta potência são geralmente a função de partida lenta, que acaba de abrir a tensão de saída da máquina está aumentando lentamente, enquanto é ligada antes do circuito de aquecimento por indução se a tensão subir para 12V, porque a tensão de partida insuficiente não pode se dar ao luxo de vibração, resultando em dois tubos mos de condução simultânea, portanto, componentes queimados.

Portanto, o primeiro começará a trocar a tensão da fonte de alimentação atinge 12V acima e depois acessará o circuito de aquecimento por indução.

5.O volume do objeto que está sendo aquecido dentro da bobina de aquecimento não pode exceder 1/5 do volume (se o cilindro de aquecimento, então o diâmetro da bobina de aquecimento é menor que o diâmetro de 1/3), ou pode ser devido a sobrecarga ou queimar a fonte de alimentação para o circuito.

Embora este circuito possa tolerar um momento de corrente de entrada de 20-30A, mas não exceda 15A quando trabalhe com segurança, você pode facilmente adicionar um amperímetro entre a fonte de alimentação e a placa do driver de aquecimento, mas sempre monitorar a sobrecarga de corrente.

Este circuito não só pode fazer o aquecimento por indução, o tubo de cobre no transformador de alta frequência, é um inversor poderoso.

1.Para aumentar o dissipador de calor usando um substrato personalizado com espessura de até 8,5 mm!
A capacidade de refrigeração é muito poderosa.
2.Usando os pilares M4, febre menor, mais eficiente.
