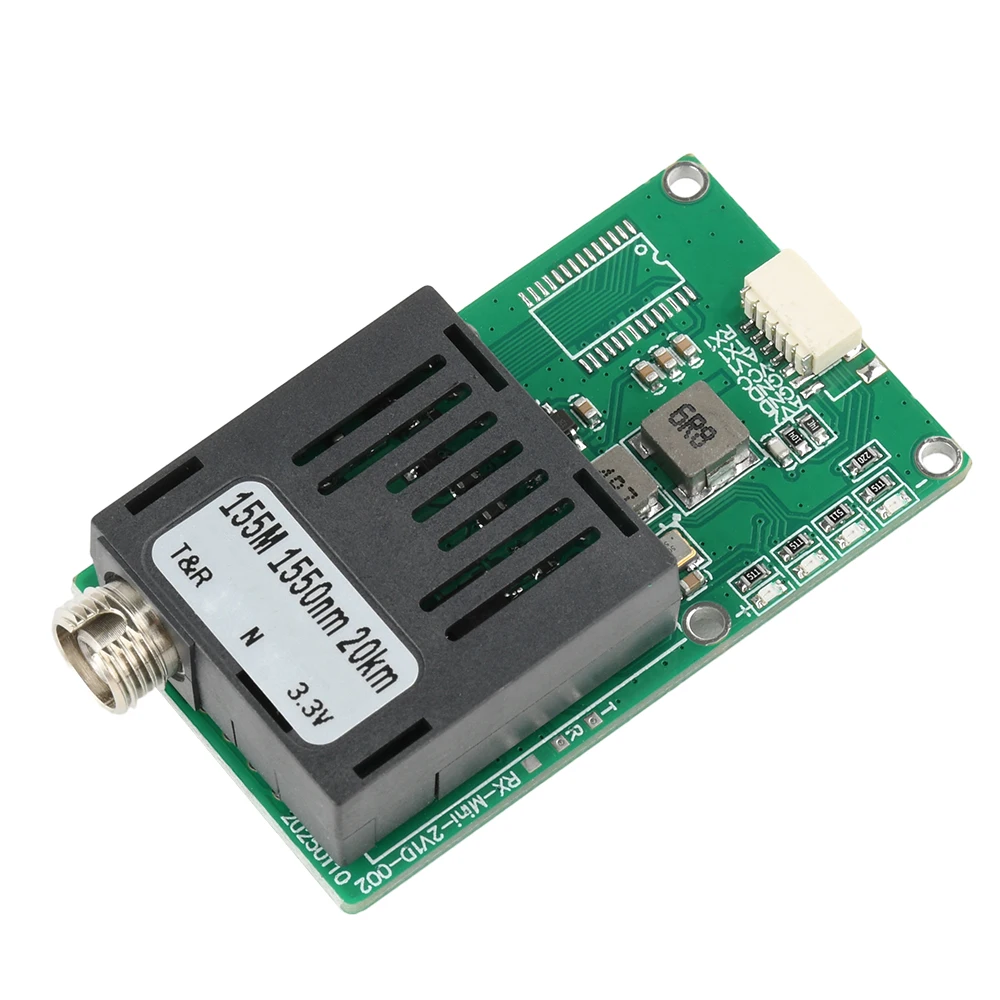

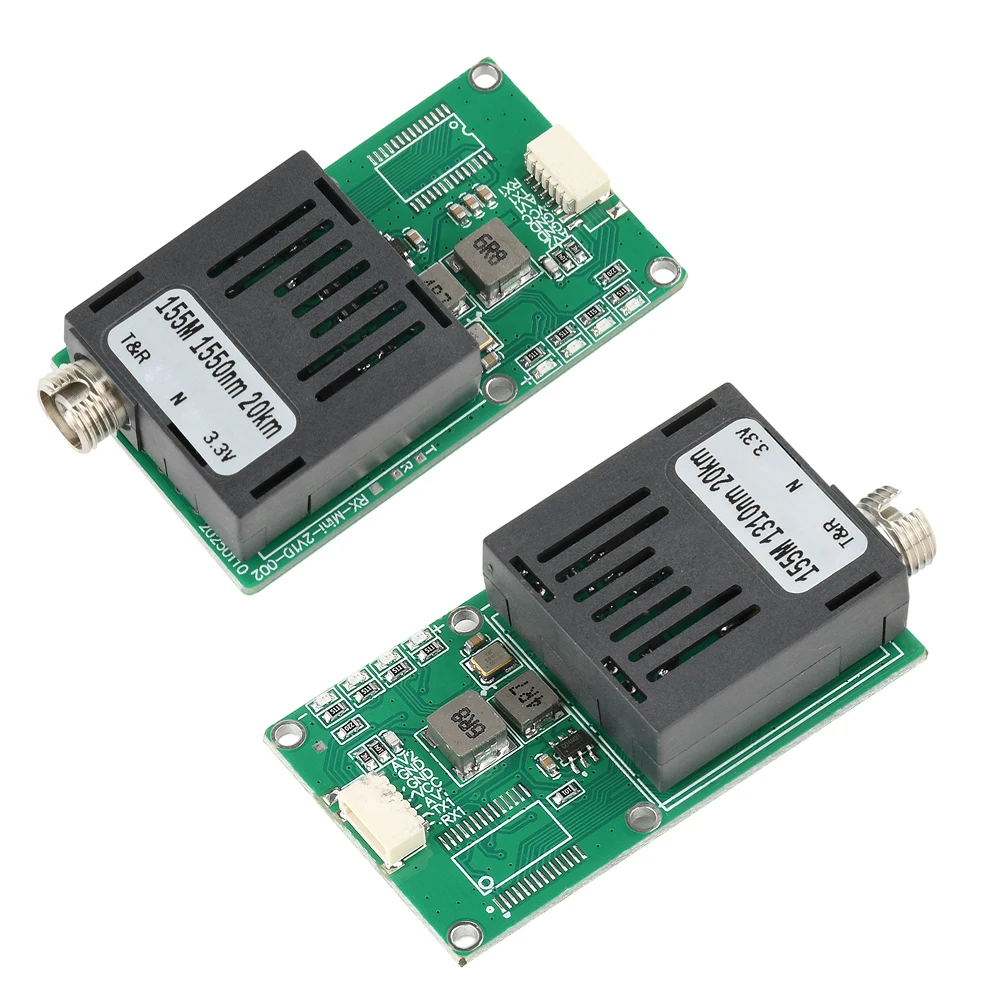

Módulo Transceptor Óptico TTL – Interface RX/TX/AV/VCC/GND para Drone FC

Módulo transceptor óptico ttl para drone fc rx/tx/av/ vcc/gnd interface ttl para módulo óptico terminal equipamento kit eletrônico

Característica:
1.Fonte de alimentação de ampla tensão 5,5-26V: compatível com uma variedade de baterias, garantindo operação estável, adequada para drones
2.Distância de comunicação de até 20KM: transmissão de fibra óptica, sinal de longa distância sem perdas, adequado para controle FPV
3.Design leve: tamanho compacto de apenas 50x29x13mm, reduzindo a carga do equipamento e melhorando a eficiência do voo

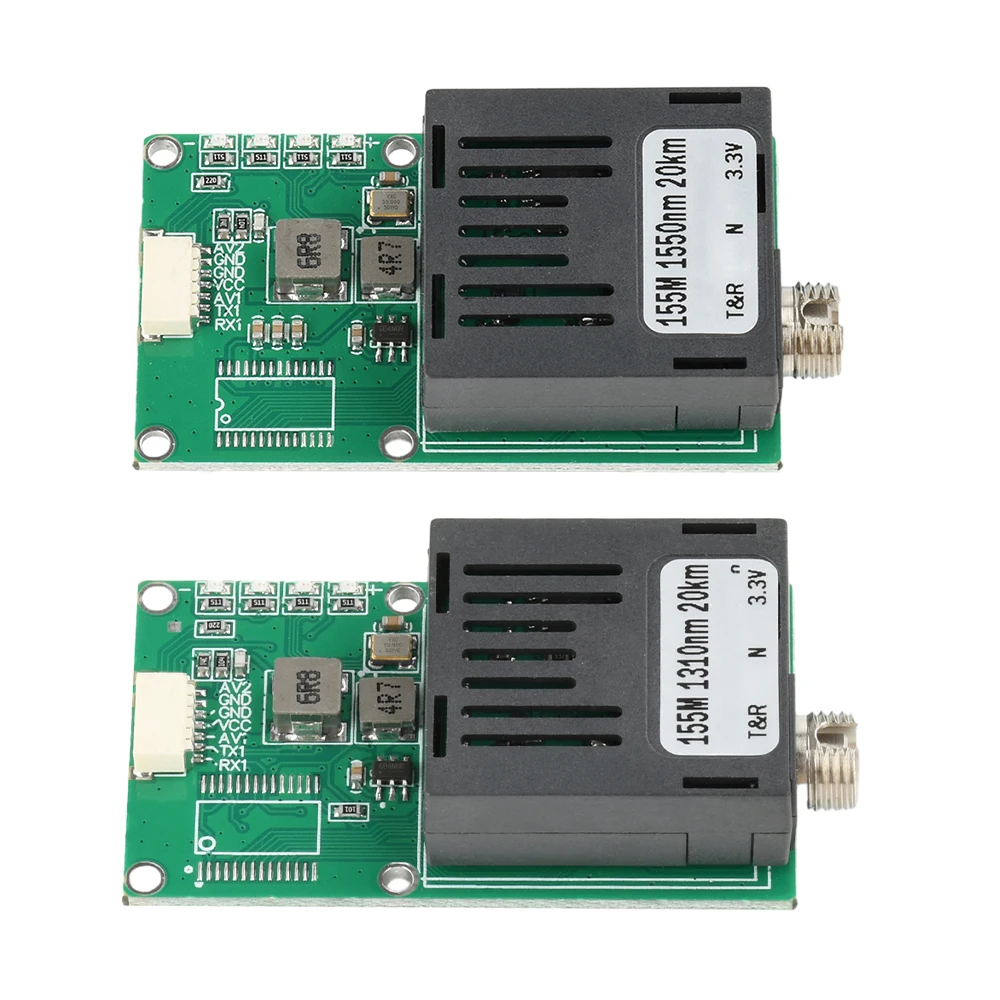

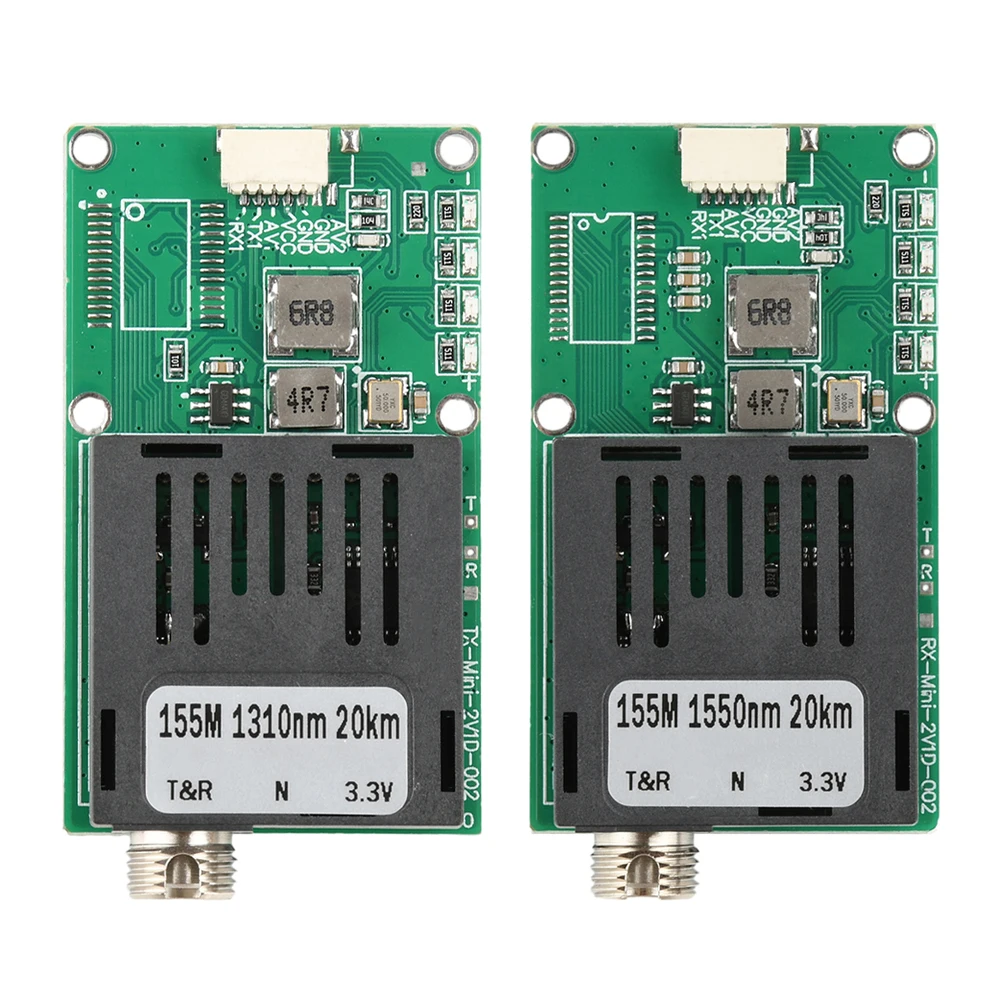

4.Comunicação de fibra óptica de comprimento de onda duplo: 1310 nm na extremidade do céu e 1550 nm na extremidade do solo para garantir a qualidade da transmissão do sinal
5.Monitoramento de múltiplas luzes indicadoras: energia, fibra óptica, vídeo e status de dados são claros à primeira vista e fáceis de manter

Parâmetros do produto:
Nome do produto: módulo transceptor óptico TTL
Fonte de alimentação: DC 5,5-26V (bateria 2S-6S)
Consumo de energia: ?5W
Interface de comunicação: MX-SH1.0mm-5P: interface CRSF/porta de vídeo CVBS
Interface de fibra: FC
Distância de comunicação: até 20KM
Indicador: indicador de energia, indicador de fibra, indicador de sinal de vídeo, indicador de dados

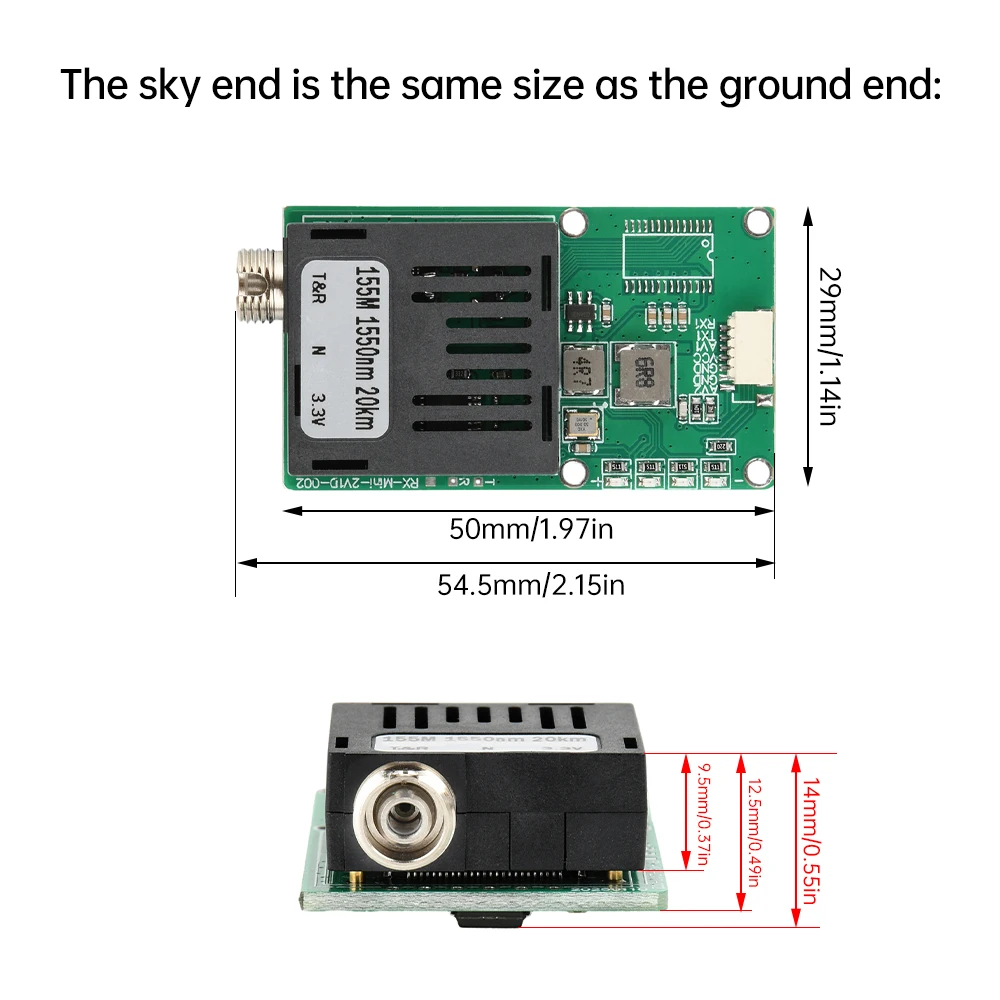

Tamanho: 50*29*13mm

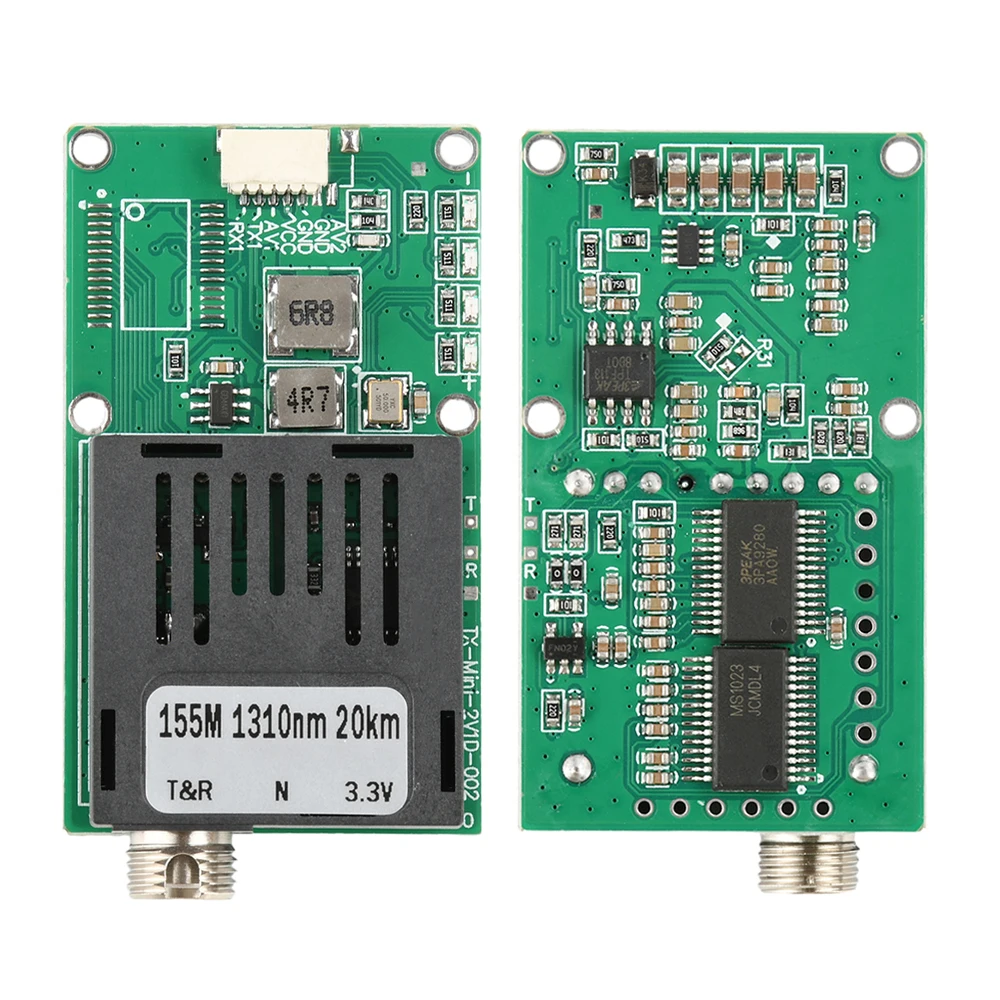

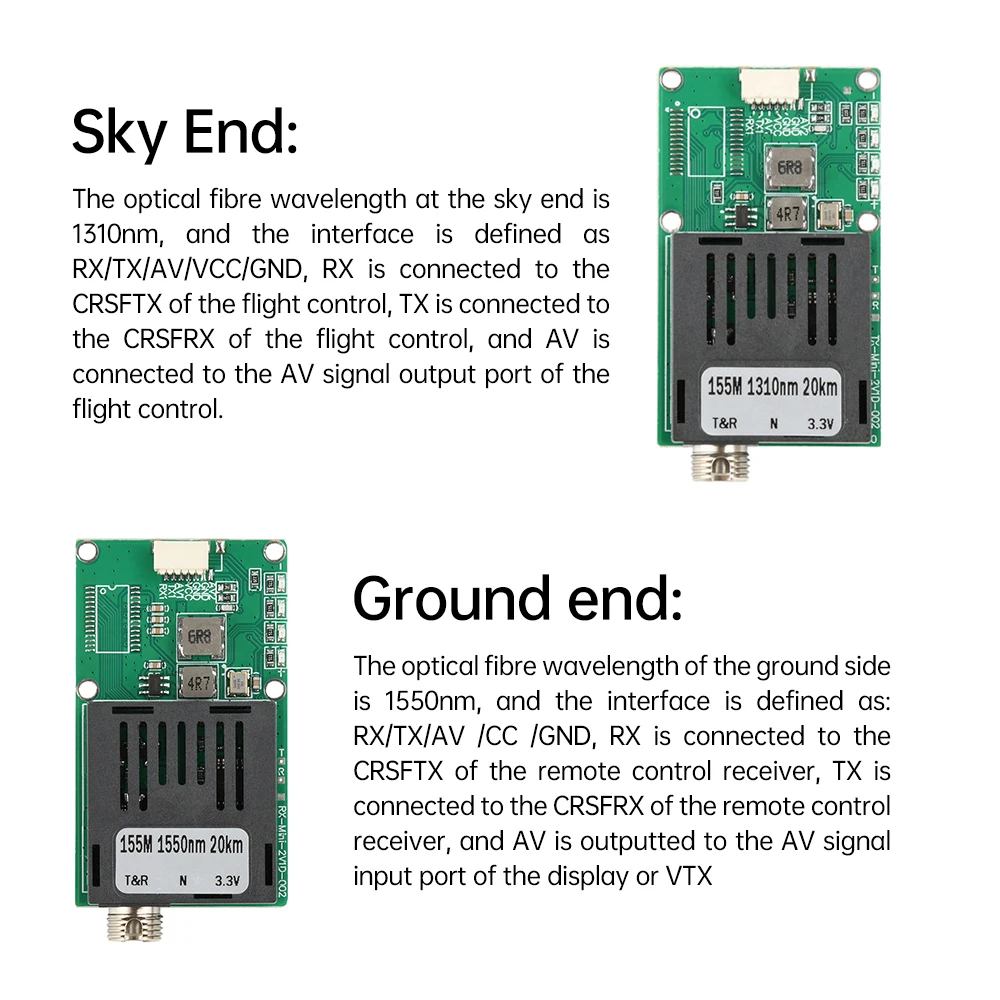

Extremidade do céu:
O comprimento de onda da fibra da extremidade do céu é de 1310nm, e a interface é definida como: RX/TX/AV/VCC/GND, RX está conectado ao CRSFTX do controle de vôo, TX é conectado ao CRSFRX do controle de vôo, e AV está conectado à porta de saída do sinal AV do controle de vôo.

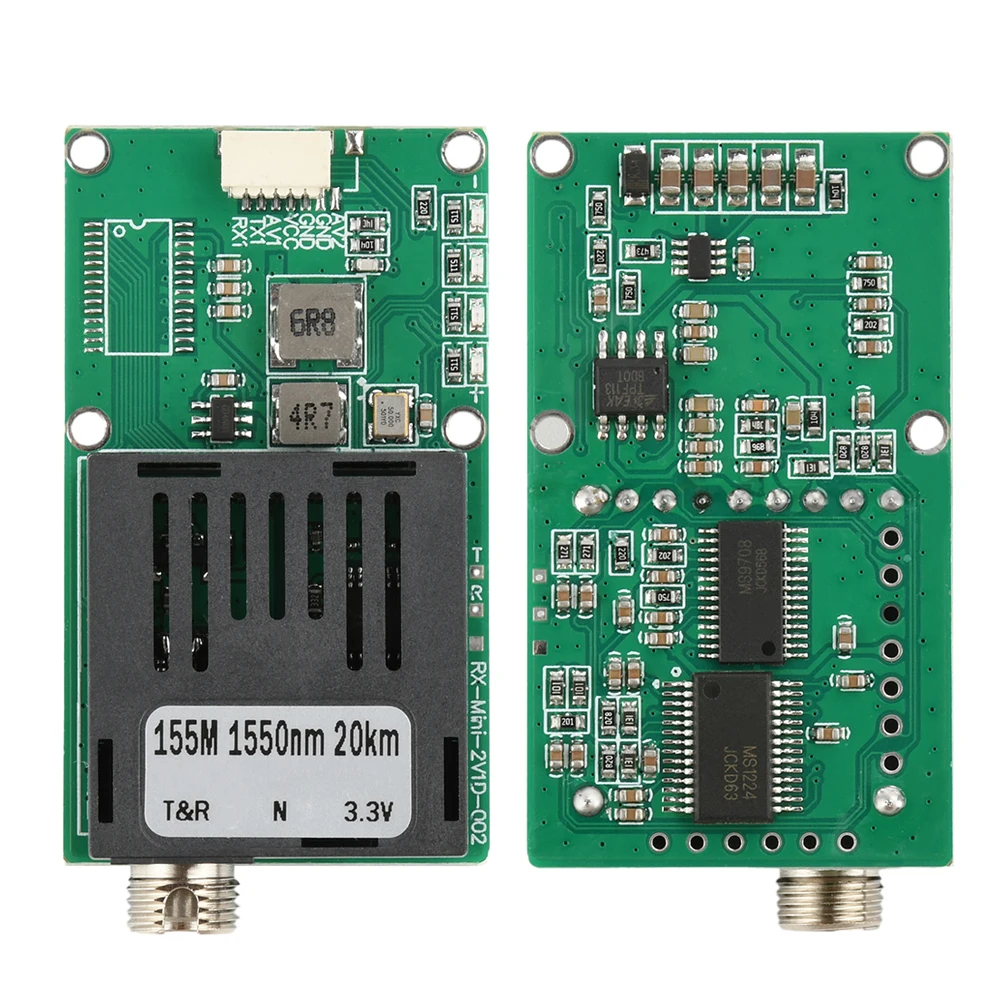

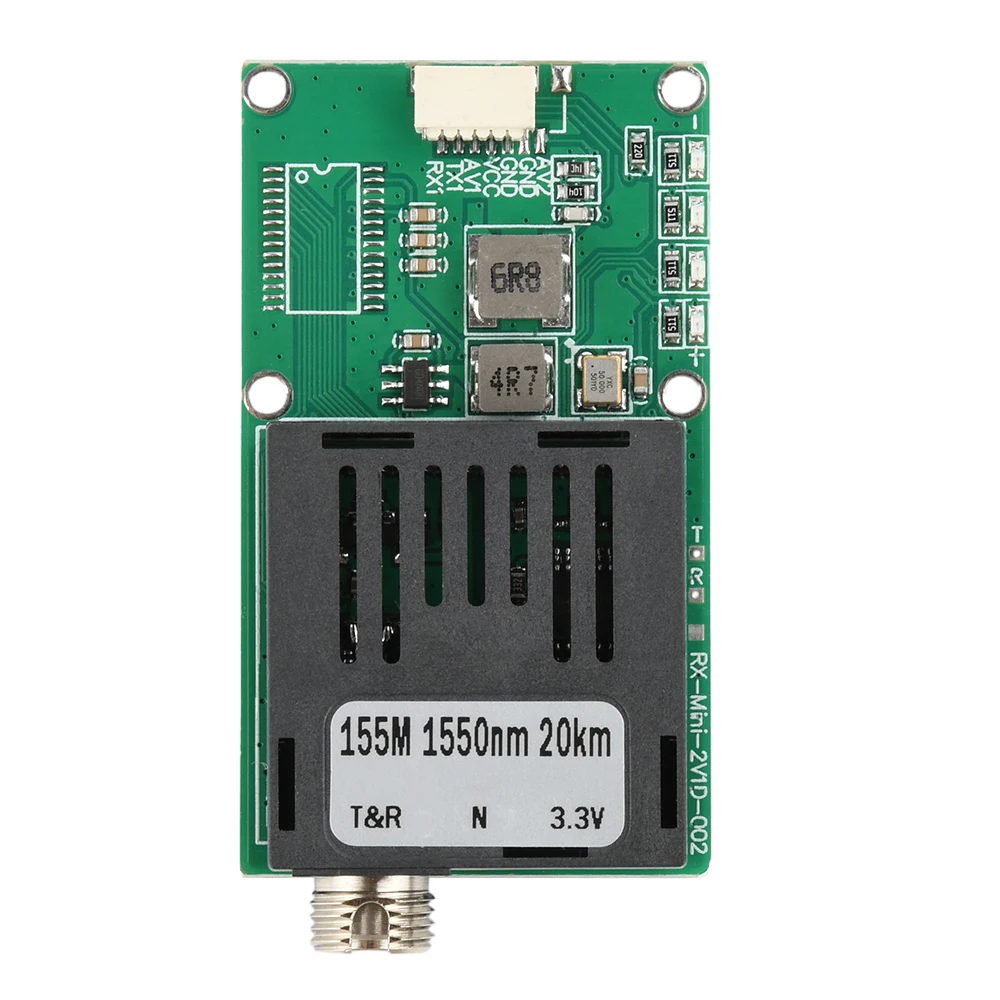

Extremidade do solo:
O comprimento de onda da fibra da extremidade de aterramento é de 1550nm, e a interface é definida como: RX/TX/AV /CC /GND, RX está conectado ao CRSFTX do receptor de controle remoto, TX é conectado ao CRSFRX do receptor de controle remoto, e AV é emitido para a porta de entrada de sinal AV do display ou VTX.

Descrição:
Este dispositivo é um vídeo analógico de 1 canal e sinal de nível TTL de 1 canal desenvolvido para sistema de transmissão de sinal de drone.O dispositivo é seguro e confiável, tem desempenho estável, é leve e econômico.
Cenários de aplicação: controle remoto FPV, comunicação de pipeline, comunicação de resgate de emergência

Notas:
1.Observe que a tensão da fonte de alimentação não deve exceder 26V, caso contrário há risco de queimadura
2.Observe que a tensão mínima não deve ser inferior a 5V, caso contrário o chip da placa pode não funcionar corretamente

Lista de pacotes:
Módulo x1
