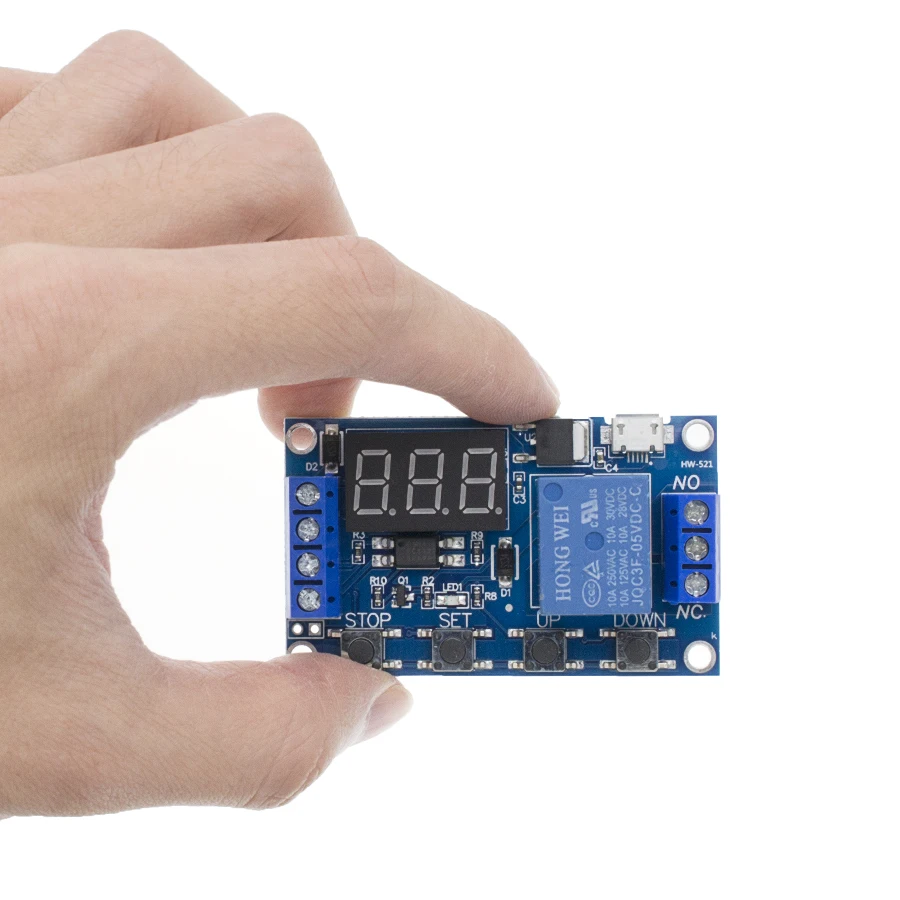

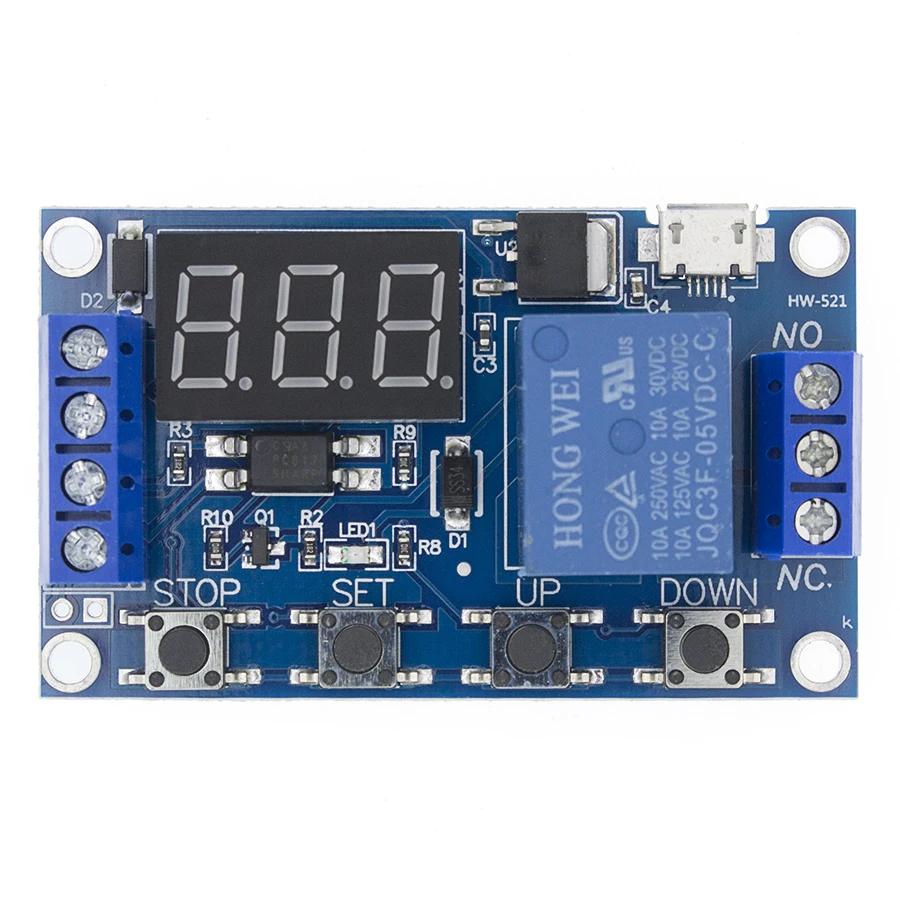

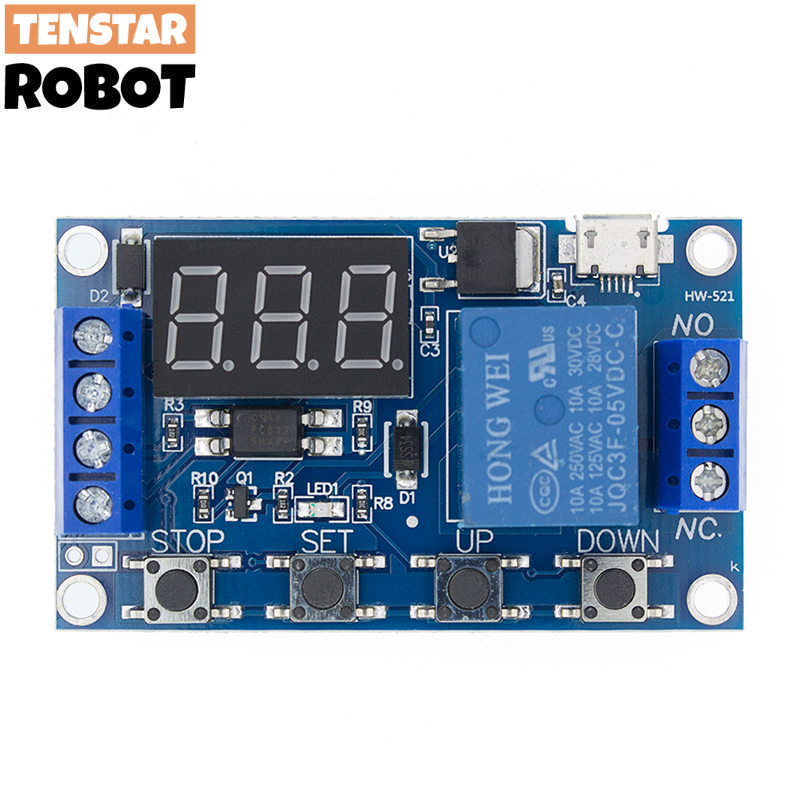

Módulo Relé com Temporizador 6–30V – Disparo Automático, Atraso e Ciclo Ajustável, Modelo 828

Introdução do produto:

1.Tensão operacional: 6--30V

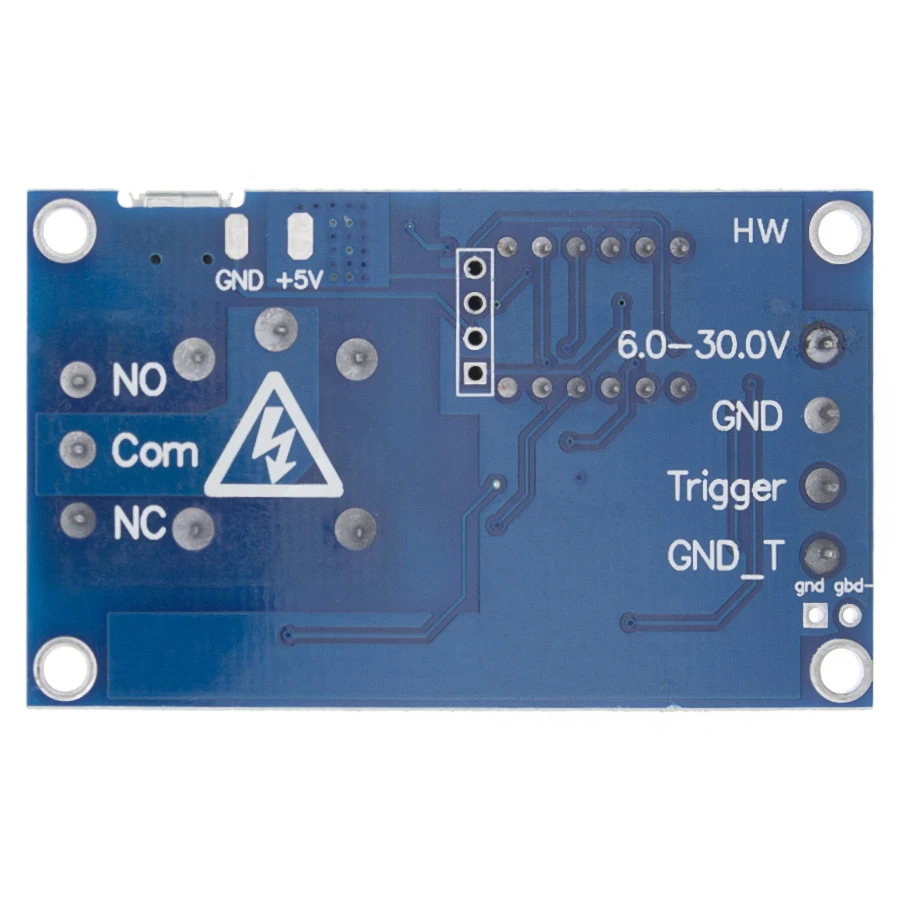

2.Fonte de sinal de gatilho: gatilho de alto nível (3.0 V-24 V), aterramento do sinal e o aterramento do sistema não são comuns, o que pode aumentar a capacidade anti-interferência
sistema (o curto-circuito também pode se conectar com um comum de aterramento)

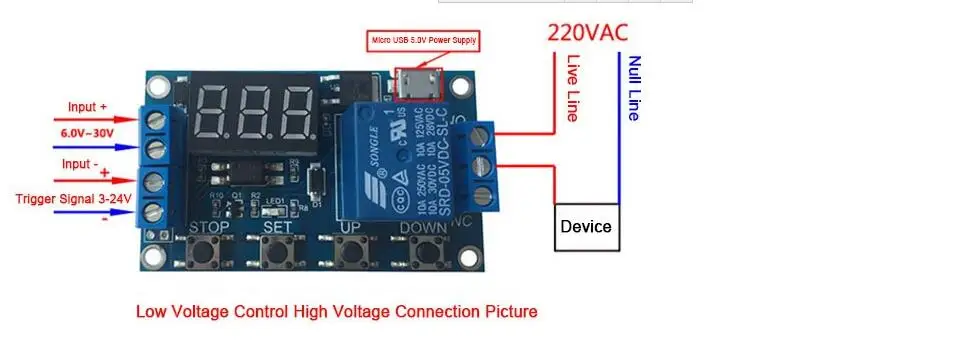

3.Capacidade de saída: não pode controlar mais que dispositivos DC 30V 5A AC ou 220 V 5A

4.Isolamento do optoacoplador: melhore a capacidade anti-interferência, após a configuração dos parâmetros, ele será memorizado para sempre

Aviso: O contato do relé é passivo e produção de eletricidade; 1 canal tem a função de controle ligado/desligado

Modo de operação:

P1: Após o sinal acionado, o tempo OP do relé de potência e desligue; dentro do período OP após a operação:

1) P1.1: o sinal sendo acionado novamente não é eficaz

2) P1.2: sinal sendo acionado novamente, inicie o tempo novamente

3) P1.3: sinal sendo acionado novamente, redefinir; desconecte o relé, pare o tempo

P2: dando o sinal de disparo, o tempo após desligar o relé CL tempo OP do relé de potência; em seguida cronometrar, desligue o relé

P3.1: forneça o sinal de disparo após o relé de potência ligar o tempo OP, relé de tempo de desligamento CL; em seguida, ciclo operacional acima do sinal de manobra do ciclo novamente, temporizador de parada do relé de desligamento; tempos de ciclo (LOP) podem ser definidos

P3.2: após conectar.não há necessidade de acionar sinal, relé de potência no tempo OP, relé de tempo de desligamento CL; então o ciclo operacional acima do ciclo de tempo (LOP) pode ser definido

Q4: mantendo a função do sinal; se não houver sinal de disparo, o tempo será cancelado, o relé permanecerá conectado; quando o sinal desaparecer, o cronometragem OP desliga o relé; com o tempo, se não houver sinal novamente, o tempo será apagado

Intervalo de tempo:

0,1 s (mínimo) ~ 999 min (máximo) continuamente ajustável

como escolher o intervalo de tempo:

na seleção do modo de interface de conjunto de parâmetros e pressione o botão STOP para selecionar a hora

xxx.se o ponto decimal estiver em algum lugar, o intervalo de tempo é de s-1999 s

xx.x é um lugar decimal é dez, o intervalo de tempo é 0,1 s 99,9 s-

x. x. x é que o ponto decimal está tudo ligado, o intervalo de tempo é de 1 min-999 min

introdução do parâmetro: potência OP ao longo do tempo, tempo de desligamento CL, tempos de ciclo LOP (1-999 vezes, "---"" é ciclo ilimitado)

Como definir o parâmetro:

1.Primeiro certifique-se de que o modo de operação do relé

2.De acordo com o modo de relé de operação, a interface principal (o módulo de energia piscará no modo de operação atual;modo padrão P1.1, então venha a interface principal intot);pressione longamente a tecla SET por dois segundos e depois o banheiro para entrar no modo de interface de seleção;pressionando a tecla UP, DOWN para escolher a configuração do modo
(P1.1 ~ P4)

3.Depois de selecionar o modo, pressione brevemente SET para definir o parâmetro correspondente, então o parâmetro que você deseja definir piscará

(Potência OP no tempo; tempo de desligamento CL; tempos de ciclo LOP, "---" é ciclo ilimitado); por UP, DOWN para definir o valor do parâmetro, suporte para toque longo
(aumentar ou diminuir rapidamente) e pressionar levemente (aumentar ou diminuir 1 unidade);após definir o valor do parâmetro, pressione rapidamente a tecla STOP para escolher o local decimal;escolha o intervalo de tempo (o intervalo de tempo correspondente é 0.1 s-999 min);Pressione rapidamente SET para definir o próximo parâmetro do modo atual, o processo é o mesmo acima

4.Após o parâmetro do modo de configuração, pressione e segure o botão SET e, em seguida, segure o modo de configuração atual para piscar e, em seguida, volte para a interface principal; definir o parâmetro de sucesso
interface principal: quando o relé não funciona, mostrará “000” (sem ponto decimal); o relé de estado operacional, a tela tem um ponto decimal

Interface de seleção de modo: pressione e segure a tecla SET para entrar; após a configuração, pressione longamente o botão SET novamente na interface principal

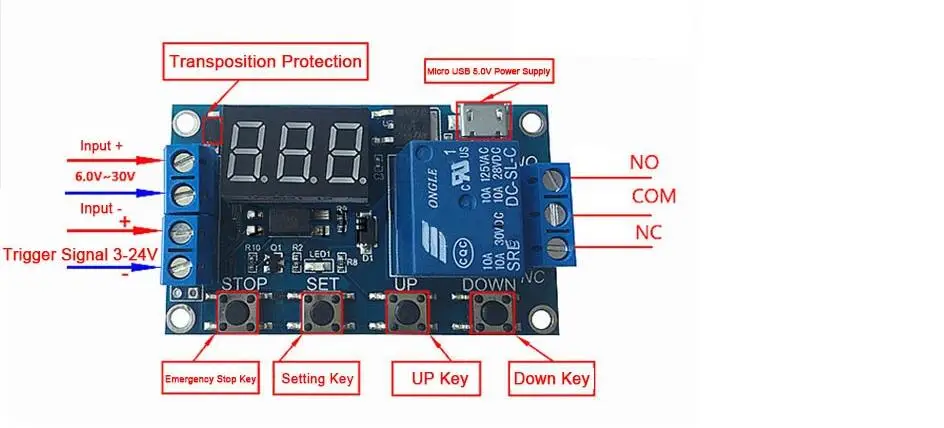

Chave de função de expansão STOP:

Ativar o modo de relé:

1.NÃO: PO na alimentação ao longo do tempo, o relé pode ser conectado

2.OFF: o relé não pode ser conectado, quando estiver desligado

na interface principal curta, pressione a tecla STOP para ligar e desligar, o estado atual piscará; então volta à interface principal
(esta função é uma função de parada repentina, 1 tecla para desligar o relé)

Modo de suspensão:

Modo de suspensão C-P: dentro de 5 minutos, sem operação; o tubo nixie fechará a exibição automática e um programa de função é bom

O modo d-Normal: o tubo nixie mostra sempre

Nota: Pressione e segure o botão STOP por 2 segundos para obter mudança de C-P para O-d; O estado atual piscará e retornará à interface principal

Tamanho: 6,3*3,8*1,5 cm/2,48"*1.50"*0,59"
