LCR-TC1 1.8 "TFT LCD Display Multi-metro Transistor Tester Diodo Triode Capacitor Resistor Teste Medidor MOSFET NPN PNP Triac MOS

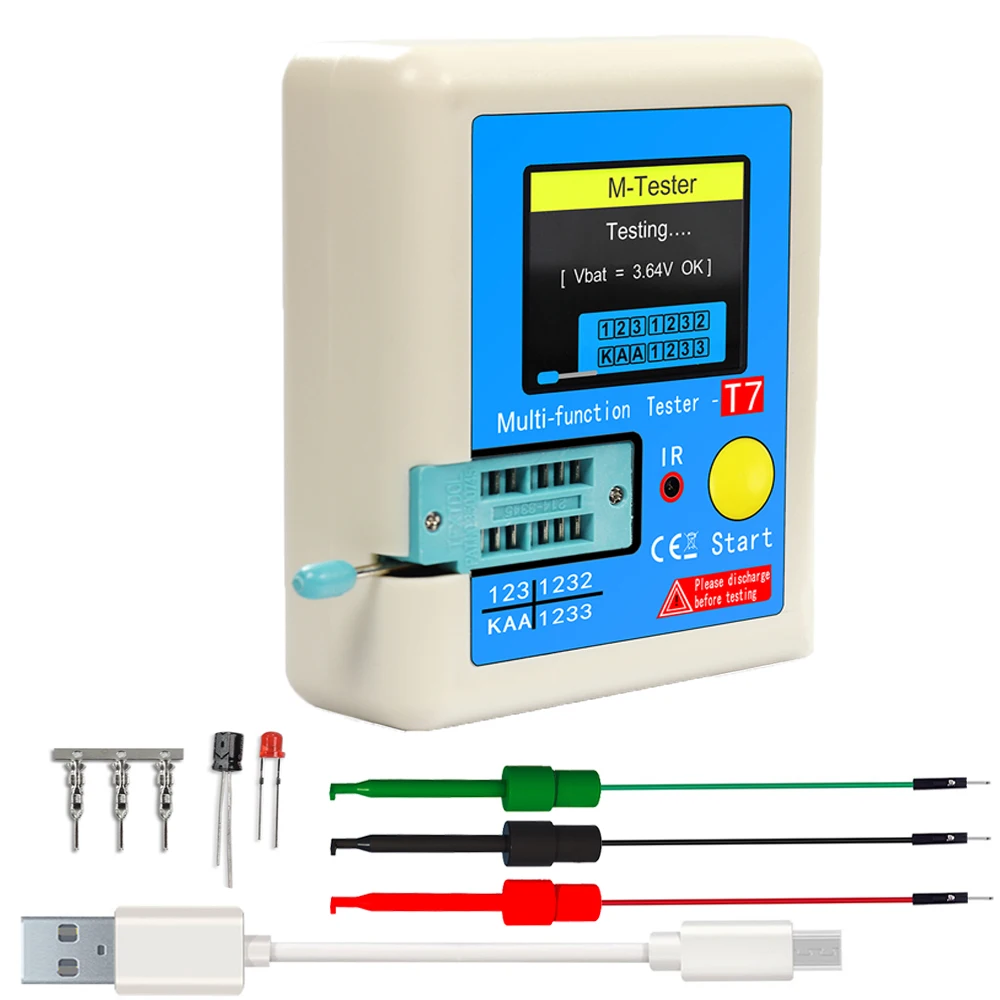

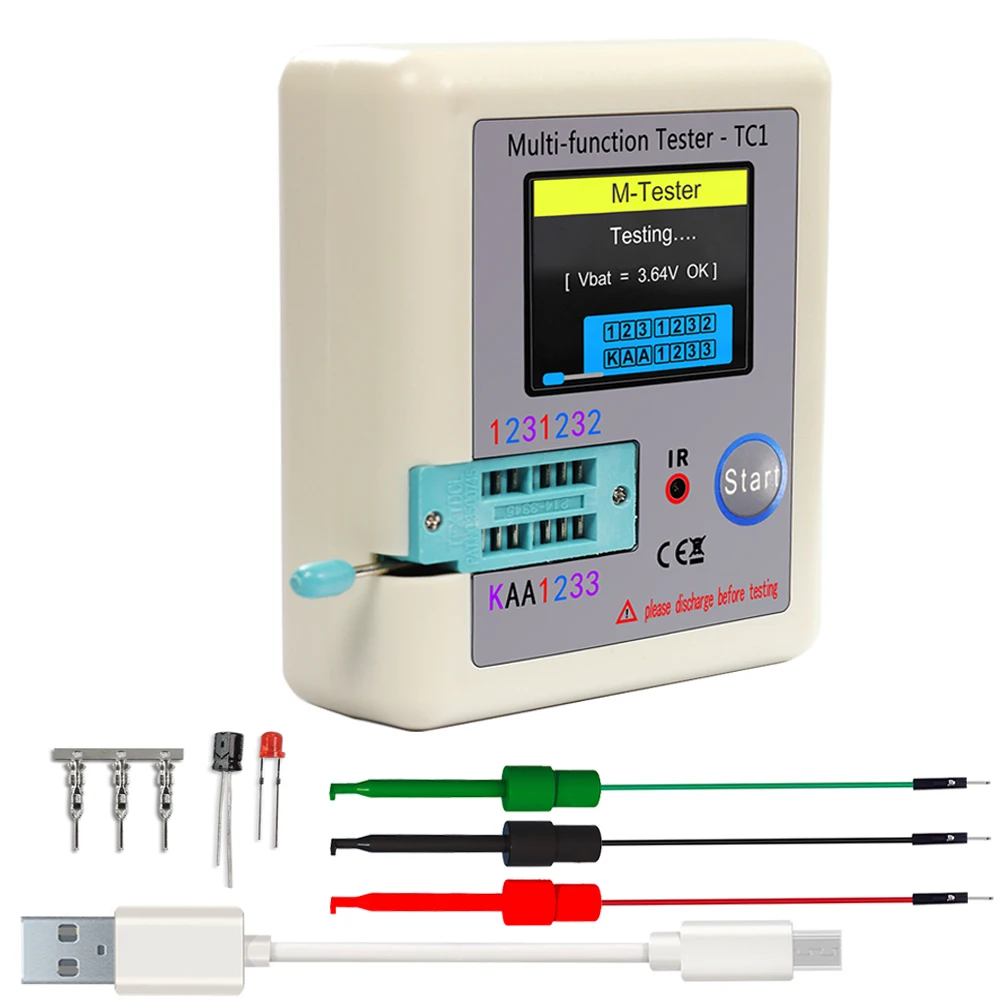

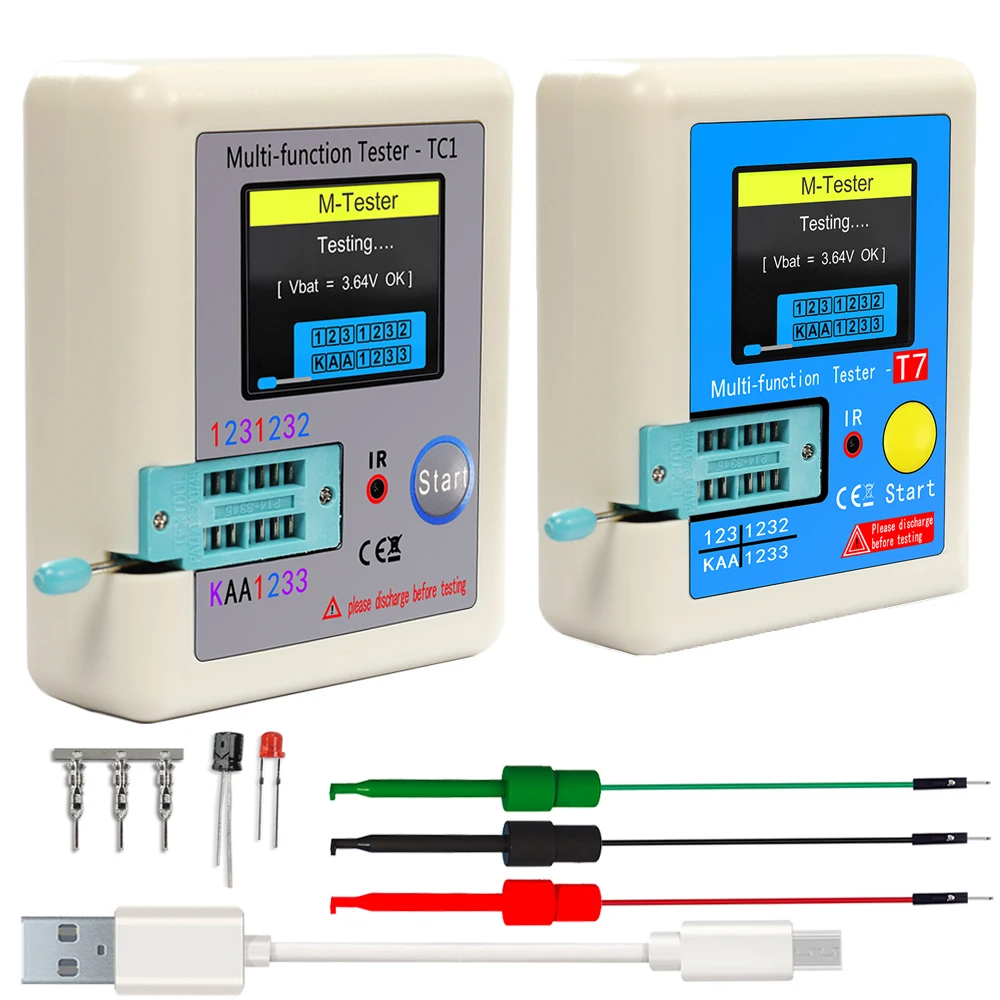

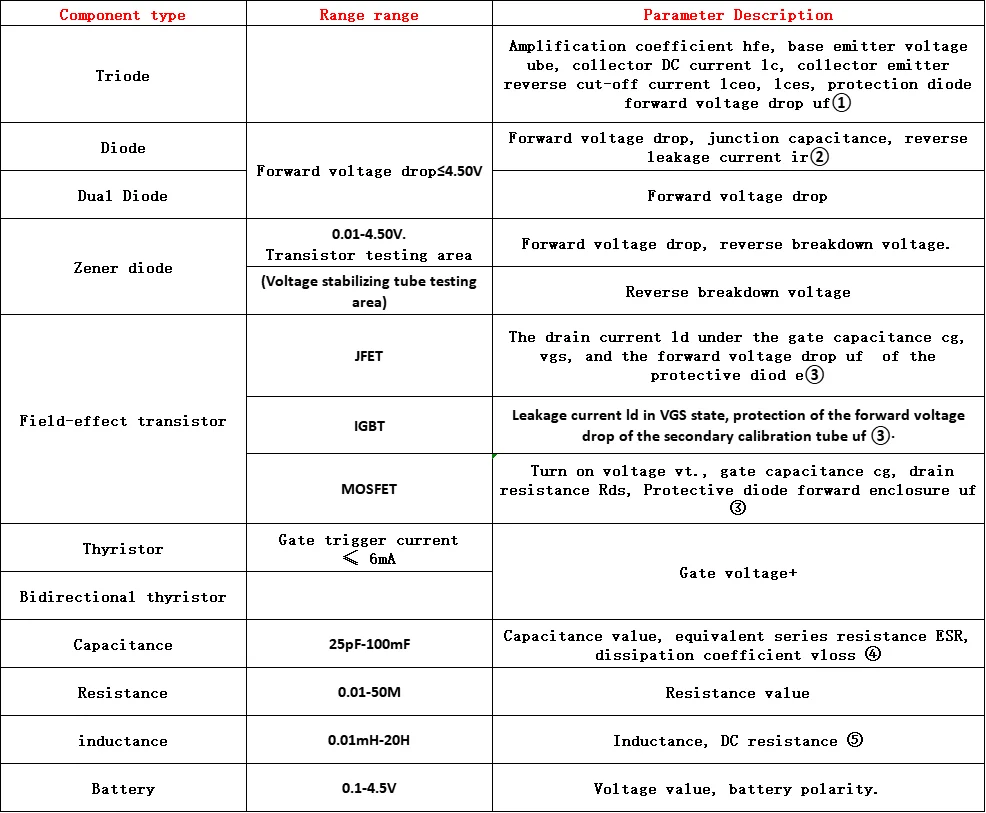

Nota ?: Iceo, lces e Uf só são exibidos quando são válidos.
Nota ?: A capacitância da junção e a corrente reversa do escapamento são indicadas somente quando são válidas.
Nota ?: Apenas exibido quando há um diodo de proteção presente
Nota ?: ESR e Vloss são indicados somente quando são válidos.

Nota ? Quando um único resistor e o valor da resistência são menos de 2.1k, teste a indutância.

Verificador do transistor:

Detecção automática de bipolartransistores NPN e PNP. N-channel e P-chmnnel
MOSFETs, diodos JFETs (incluindo díodos duplos)
N. e P-IGBTS, resisiors, indutores, capacitores, tiristores, triacand bateria (0 .1-4.50V)

Detecção automática de diodo zener (0.01-20v) Auto-teste com calibração automática

Decodificador do IR:

Suporte Hitachi lR codificação
-LR exibição onda

Outros:

Resultados de medição usando display gráfico TFT (160x128) Desligamento automático (Timeout Settable)
Bateria recarregável incorporado do Li-íon
Detecção de tensão Li-ion - 160x128 TFT

Aviso: A bateria incorporado do Li-íon, é proibida restritamente o testerimmersed na água, ou perto de uma fonte de calor!

Aviso: Para sua segurança pessoal, por favor cumpra rigorosamente com o uso das especificações e precauções da Bateria Li-ion!

Poder sobre:

No estado de desligamento, pressione rapidamente a tecla multifuncional, o testador é girado e medido automaticamente.

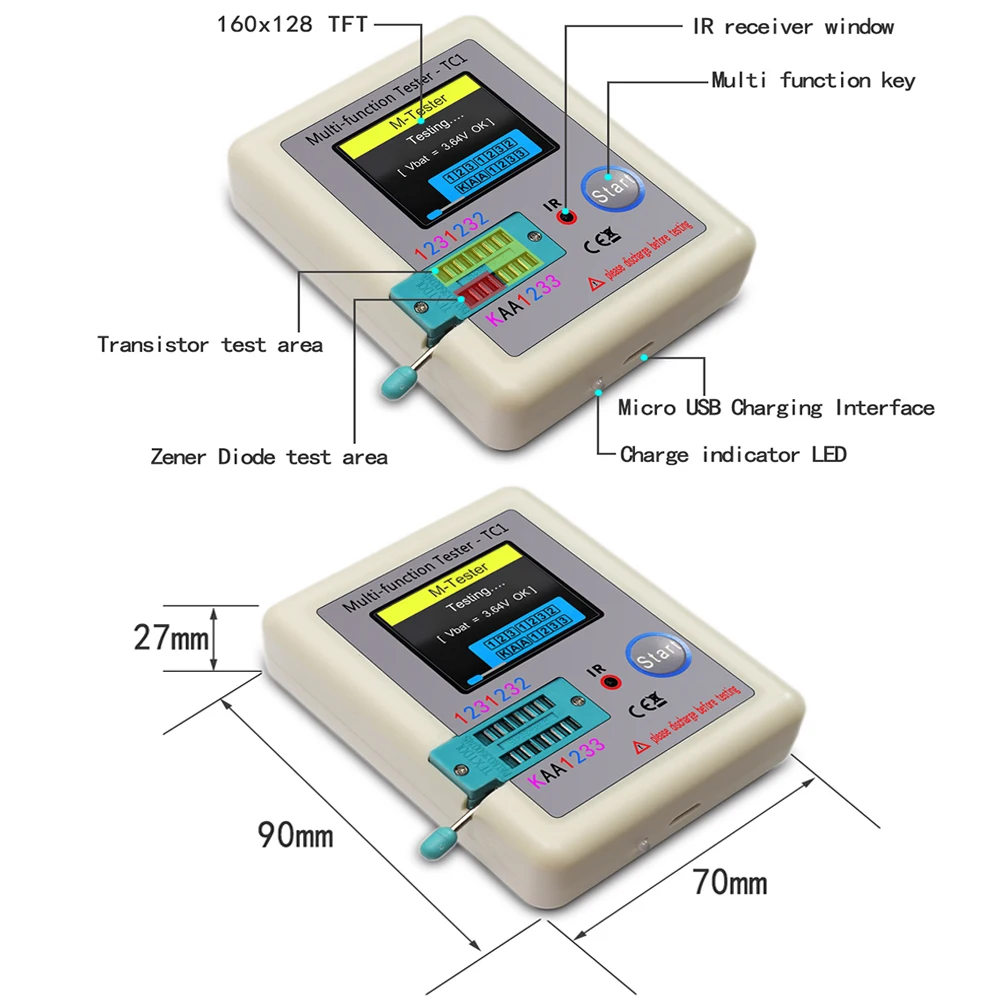

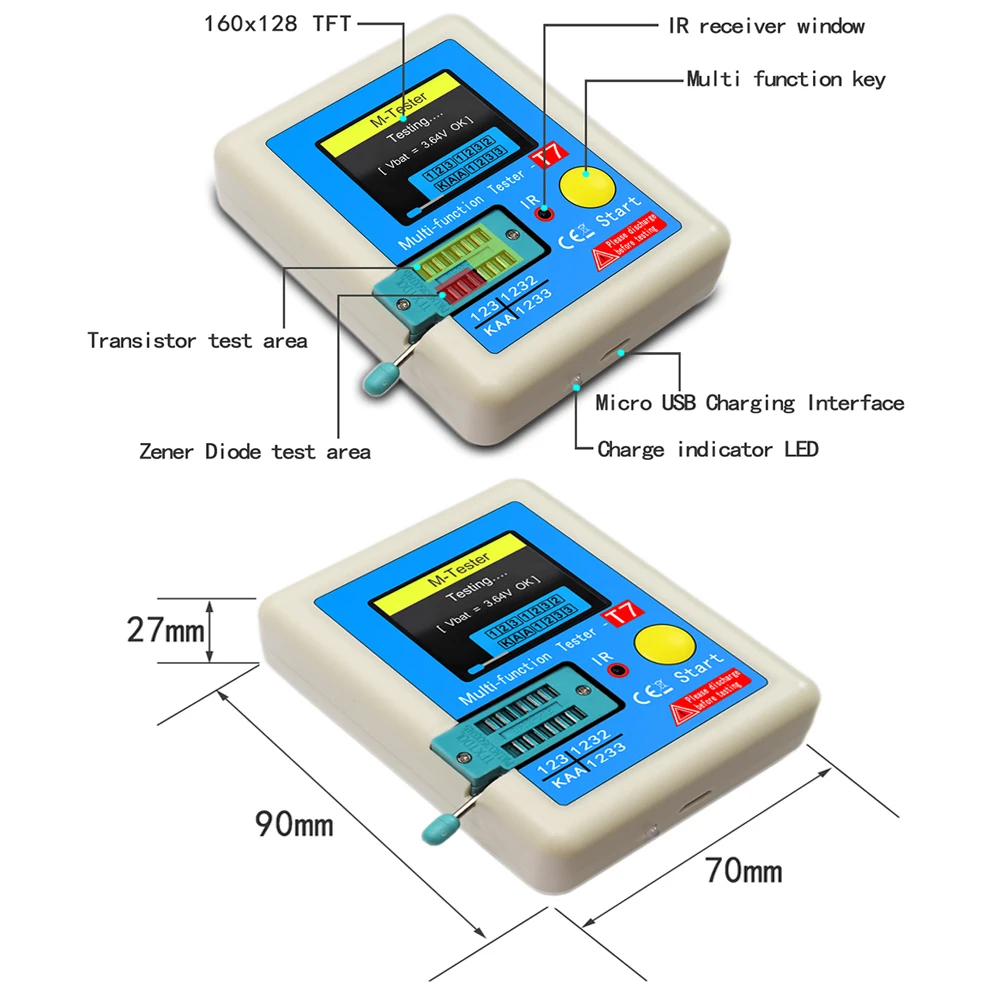

Interface de alimentação e medição

Detecte o transistor:

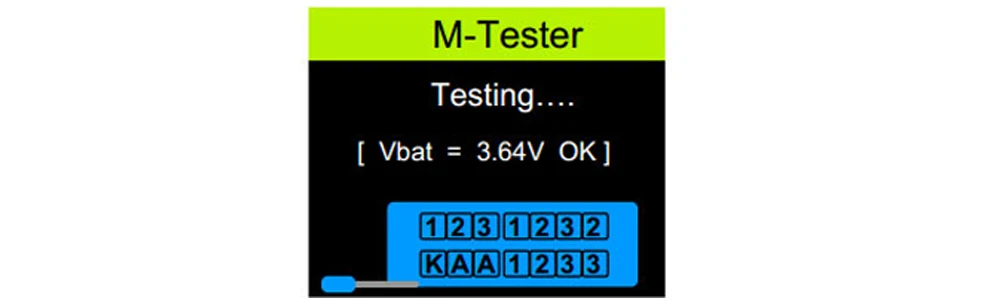

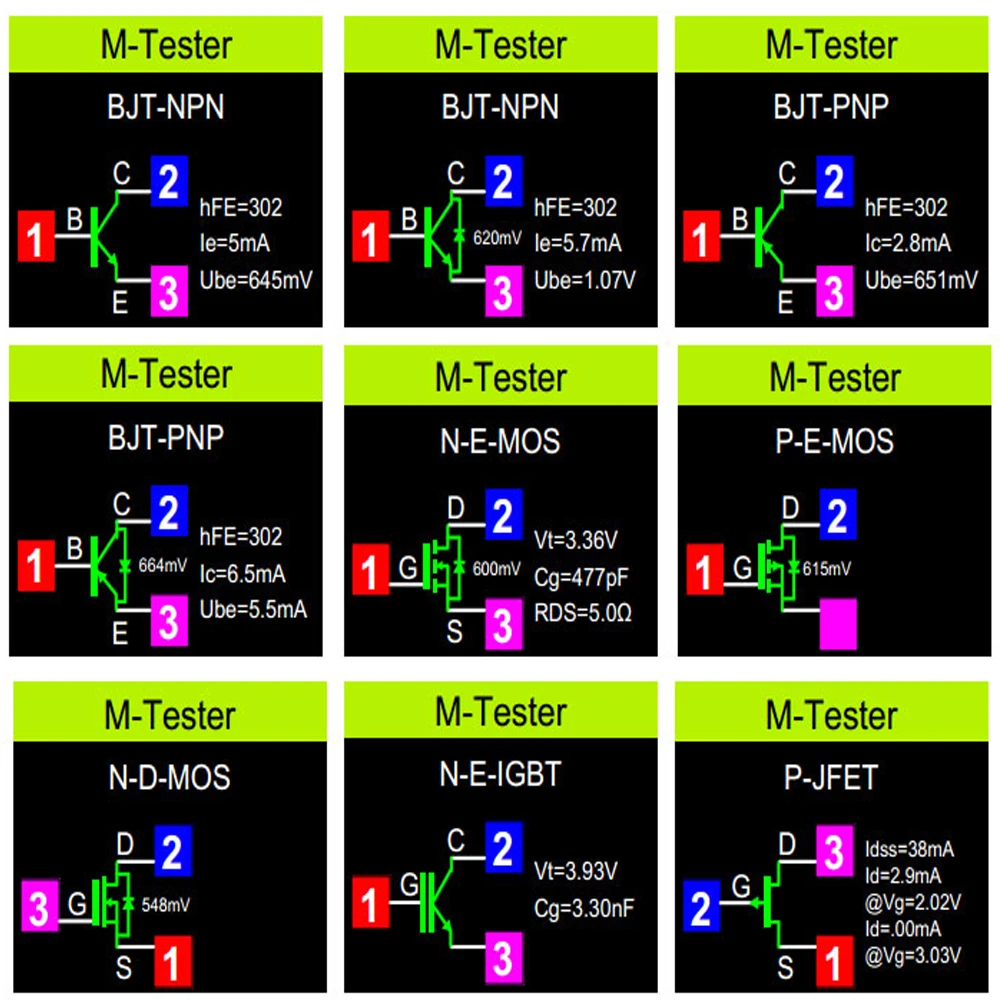

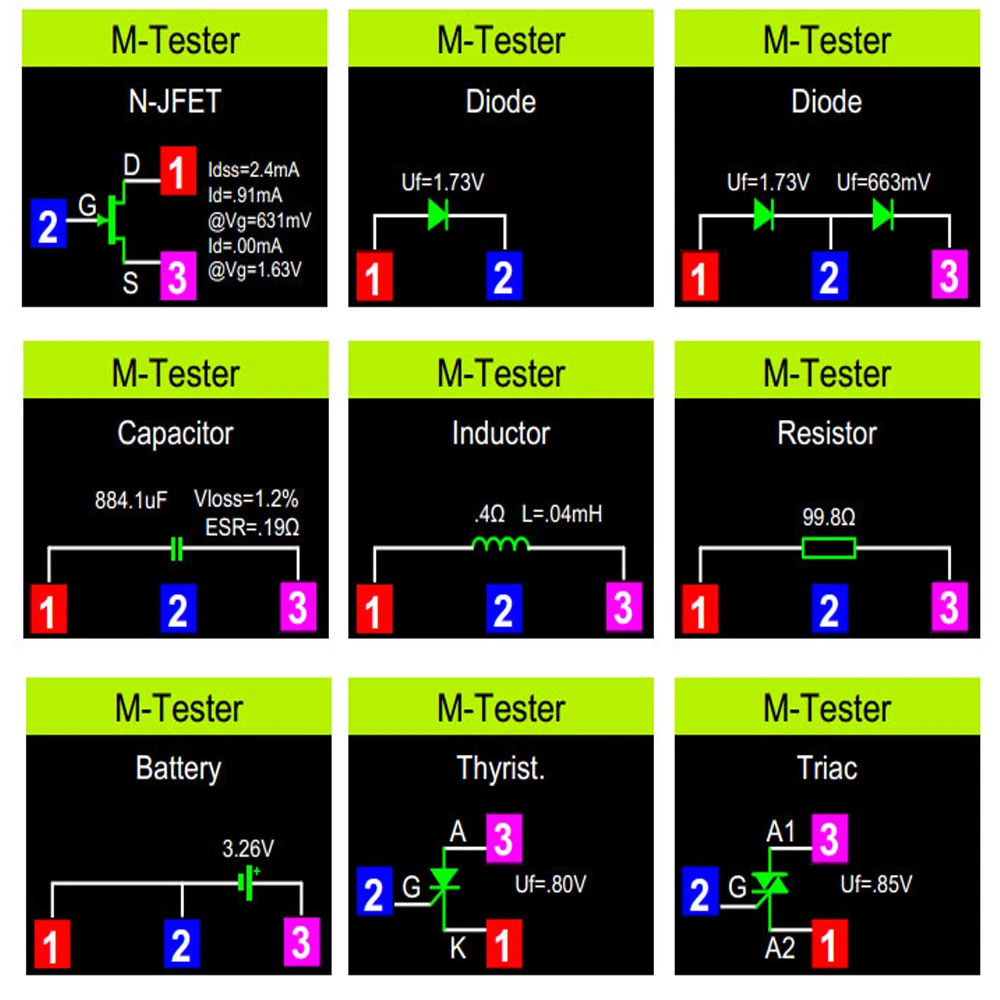

Ln o estado do sem energia ou o teste é terminado, põe o elemento do teste no assento do oftest da área do teste do transistor, e pressiona o punho de travamento, imprensa curto a chave multifuncional, o verificador automaticallymeasure, exibição gráfica dos resultados da medição quando o teste estiver concluído.

Aviso: Certifique-se sempre de DESCARREGAR capacitores antes de conectá-los ao testador! O testador pode ser danificado antes de você ligá-lo!

Aviso: Certifique-se sempre de DESCARREGAR capacitores antes de conectá-los ao testador! O testador pode ser danificado antes de você ligá-lo!


Aviso: Não recomendamos usar o testador para medir a bateria! A tensão da bateria deve ser inferior a 4,5 V, caso contrário, o testermay ser danificado!

Detectar Diodo Zener:

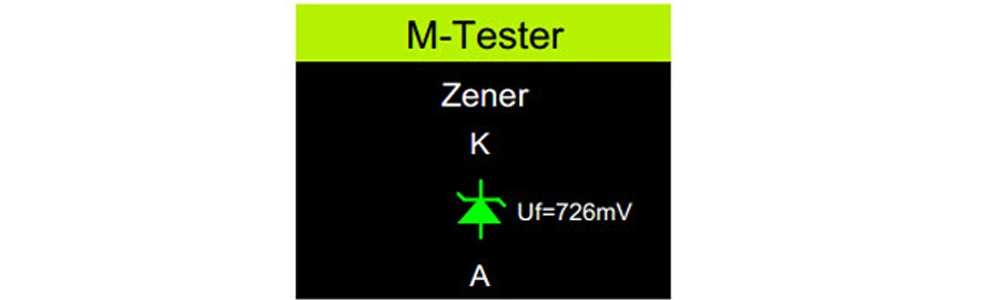

Quando o dispositivo estiver desligado ou o teste estiver concluído, coloque o diodo Zener na área do diodeteste Zener, pressione a alça de travamento e pressione brevemente o botão multifuncional.

Nota: Não coloque componentes na área de teste do transistor, caso contrário o diodo Zener não pode ser testado!

Nota: Não coloque componentes na área de teste do transistor, caso contrário o diodo Zener não pode ser testado!

Decodificador LR:

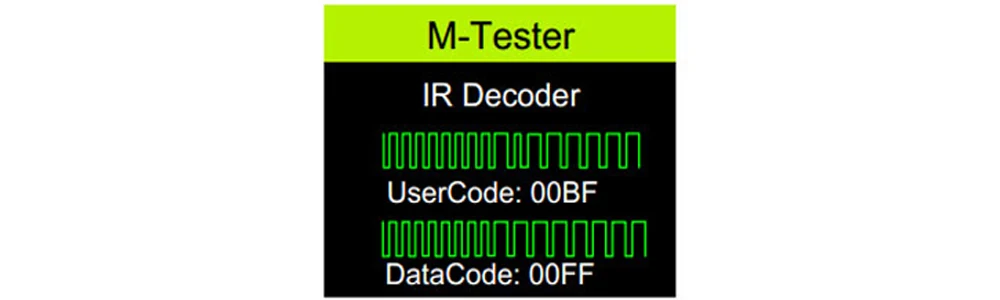

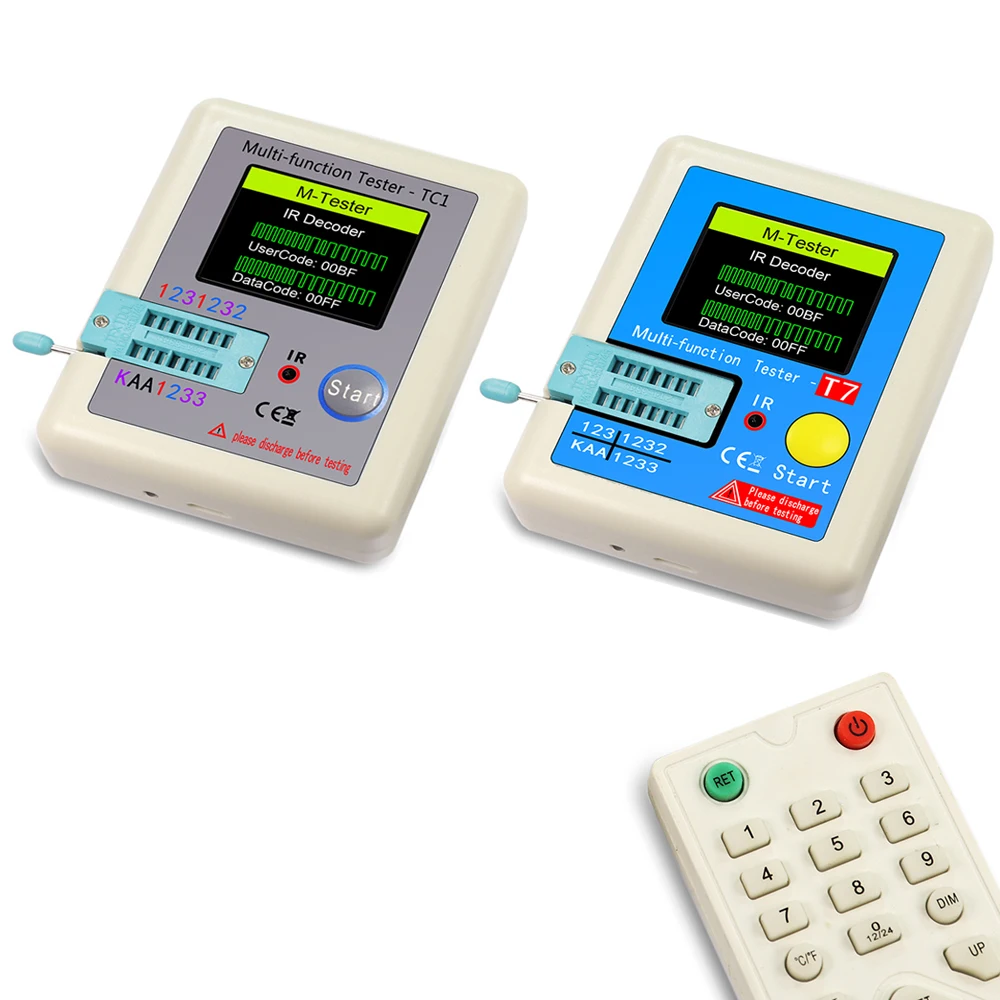

Depois que o teste componente é terminado, aponte o controlo a distância infravermelho no furo do teste do “IR” do verificador. Pressione o botão do controle remoto, o testador exibirá o código do usuário e o código de dados após a decodificação bem-sucedida e exibirá a forma de onda infravermelha correspondente.

Se a decodificação falhar ou a decodificação falhar, o código do usuário e o código de dados não poderão ser exibidos. Neste momento, se você estiver na interface do testador, não poderá inserir a interface de decodificação infravermelha. Se você estiver na interface de decodificação infravermelha, as últimas informações de decodificação bem-sucedidas ainda serão exibidas.

Nota: Este decodificador suporta apenas a codificação infravermelha no formato Hitachi. Outros formatos de codificação infravermelha não são suportados

Calibração automática:

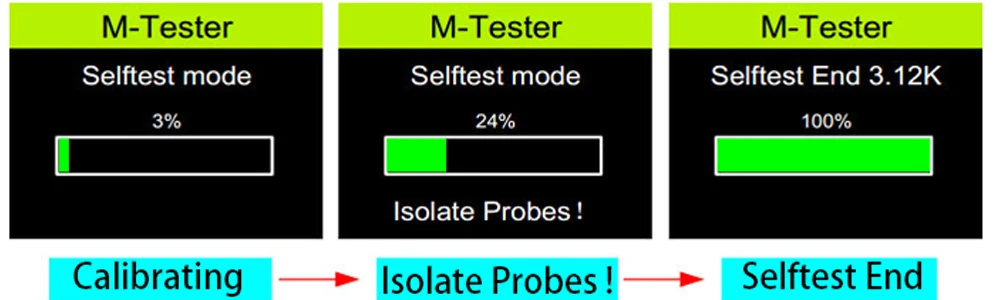

Curto-circuito três soquetes de teste, pressione rapidamente o botão multifuncional e o testador calibrará automaticamente.

Durante o processo de calibração, não há necessidade de realizar outras operações, exceto desconectar o fio curto de acordo com as instruções.

Desligar:

Desligamento automático após o timeout

Quando o teste componente é terminado ou a descodificação infravermelha é terminada, e o tempo do automaticshutdown é alcançado, o verificador desligará automaticamente (horas extras 30 segundos) O consumo de energia à espera é 0 UA após a parada programada.

Bateria tensão measrem:

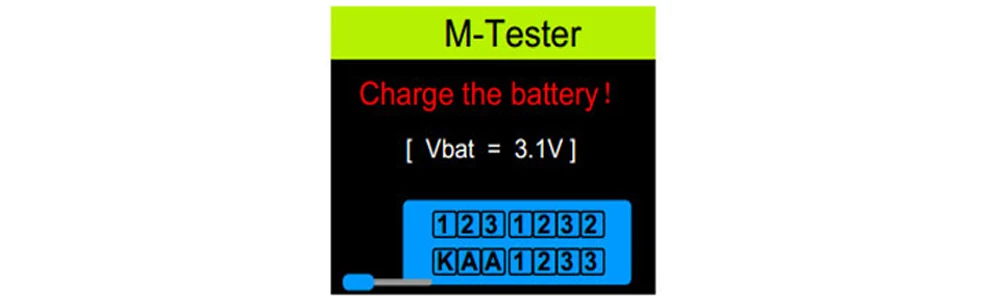

Antes de cada medição componente, a tensão da bateria de lítio incorporada será detectada e exibida. Quando a tensão da bateria for inferior a 3,1 V, ela será forçada a desligar. Prazer-lo neste momento.

Bateria carregando o circuito:

A interface de carregamento é uma interface Micro USB padrão, use um powersupply 5V externo ou fonte de alimentação USB para carregar.

Nota: Quando o indicador de carregamento é vermelho, significa carregamento e verde significa que o carregamento está completo.

FAQ:

A interface de carregamento é uma interface Micro USB padrão, use um powersupply 5V externo ou fonte de alimentação USB para carregar.

Pergunta: não pode ligar
Causa: Bateria de lítio fraca
Solução: Por favor carregue até que a luz fique verde

Lnaccurate: Por favor re-calibrar
Medidas: Por favor re-calibrar

Erros conhecidos e problemas não resolvidos:

1. O fator de amplificação atual dos transistores de germânio pode ser medido muito alto devido à alta corrente residual. Neste caso, a tensão do emissor base será muito baixa.

2. O valor da capacidade no sentido inverso para os diodos de Schottk do poder tais como MBR3045PT não pode ser medido, se somente um diodo é conectado. A razão é uma corrente residual demasiado grande do thisdiode. Às vezes, a medição é possível resfriando o dispositivo (com spray de resfriamento, por exemplo).

3. A função de diodo de uma porta triac não pode ser examinada.

4. Os pinos Source e Drain não podem ser detectados corretamente com JFET's. A razão é a estrutura simétrica destes semicondutores. Você pode notar este problema com o elect, que o display mostra o mesmo layout com os mesmos ramômetros pal, se os pinos Source e Drain forem trocados.

5. A corrente de saída do testador é 6MA/voltagem <5V. IGBTs de alta potência, tiristores e tubos de Darlington que exigem maior corrente/maior tensão podem não ser medidos. Corecoils do ar e indutores do poder não podem diretamente medir a indutância. Recomenda-se tentar sériesconexão. Teste de indutância do anel colorido apropriado, capacitores abaixo de 20PF, recomenda-se testar um capacitor 20PF
