Kit DIY Medidor de Frequência 1Hz-50MHz – Display Digital de 5 Dígitos para Medição de Cristais
-
- 1x de R$ 149,00 sem juros
- 2x de R$ 74,50 sem juros
- 3x de R$ 51,67
- 4x de R$ 39,13
- 5x de R$ 31,61
- 6x de R$ 26,60
-
R$ 141,55
Nome da marca: Nenhum
Origem: CN (Origem)
Condição: novo
Tipo: REGULADOR DE TENSÃO
Número do modelo: DIY kit 1Hz-50MHz Frequency Meter
Tensão de alimentação: DIY kit 1Hz-50MHz Frequency Meter
Potência de dissipação: DIY kit 1Hz-50MHz Frequency Meter
Cutomizado: Sim
Temperatura operacional: DIY kit 1Hz-50MHz Frequency Meter
Aplicação: DIY kit 1Hz-50MHz Frequency Meter
Pacote: DIY kit 1Hz-50MHz Frequency Meter
Instruções de compra:

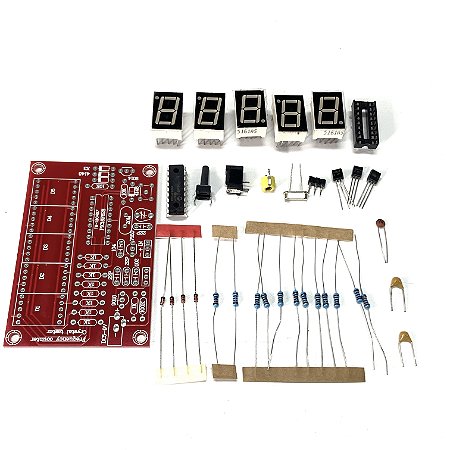

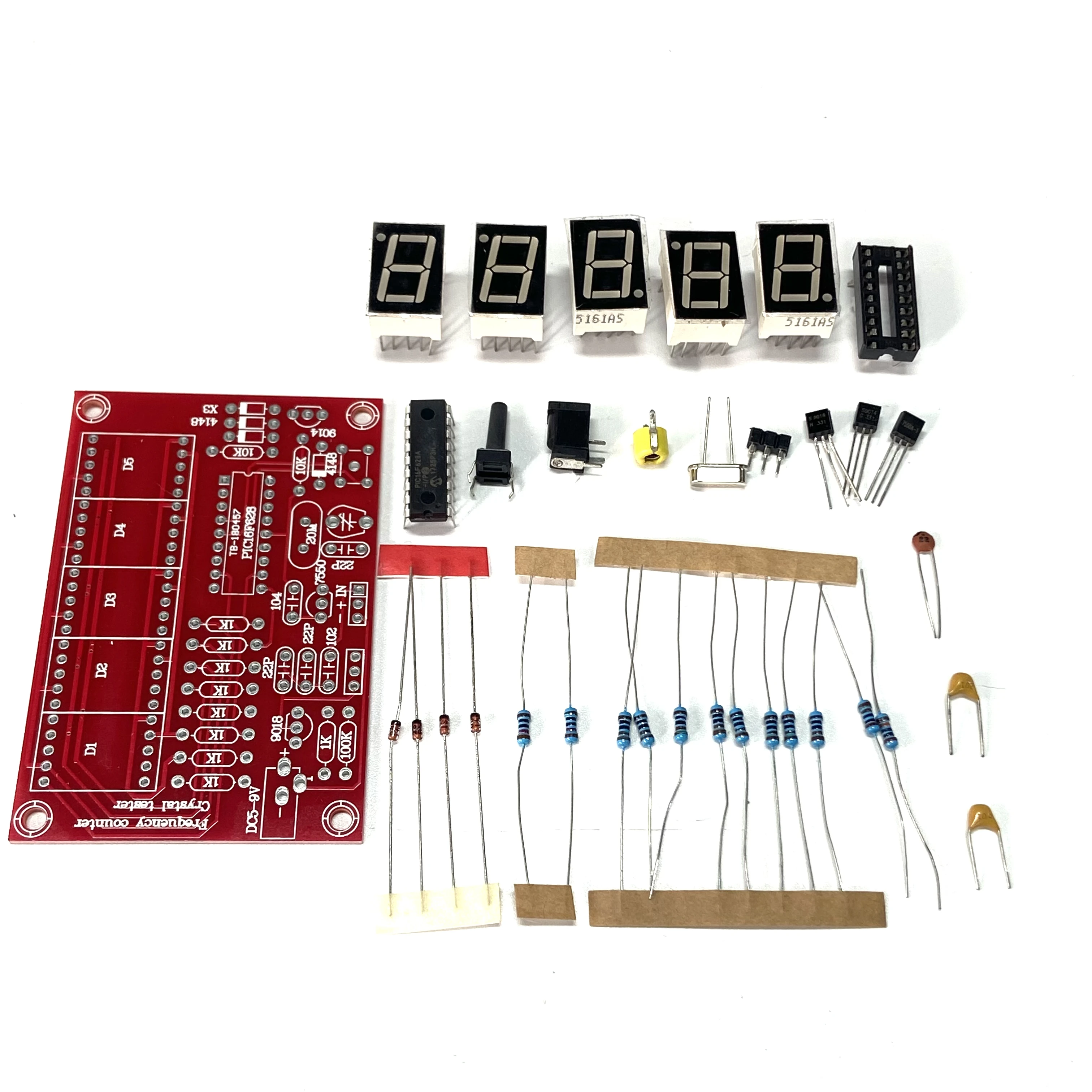

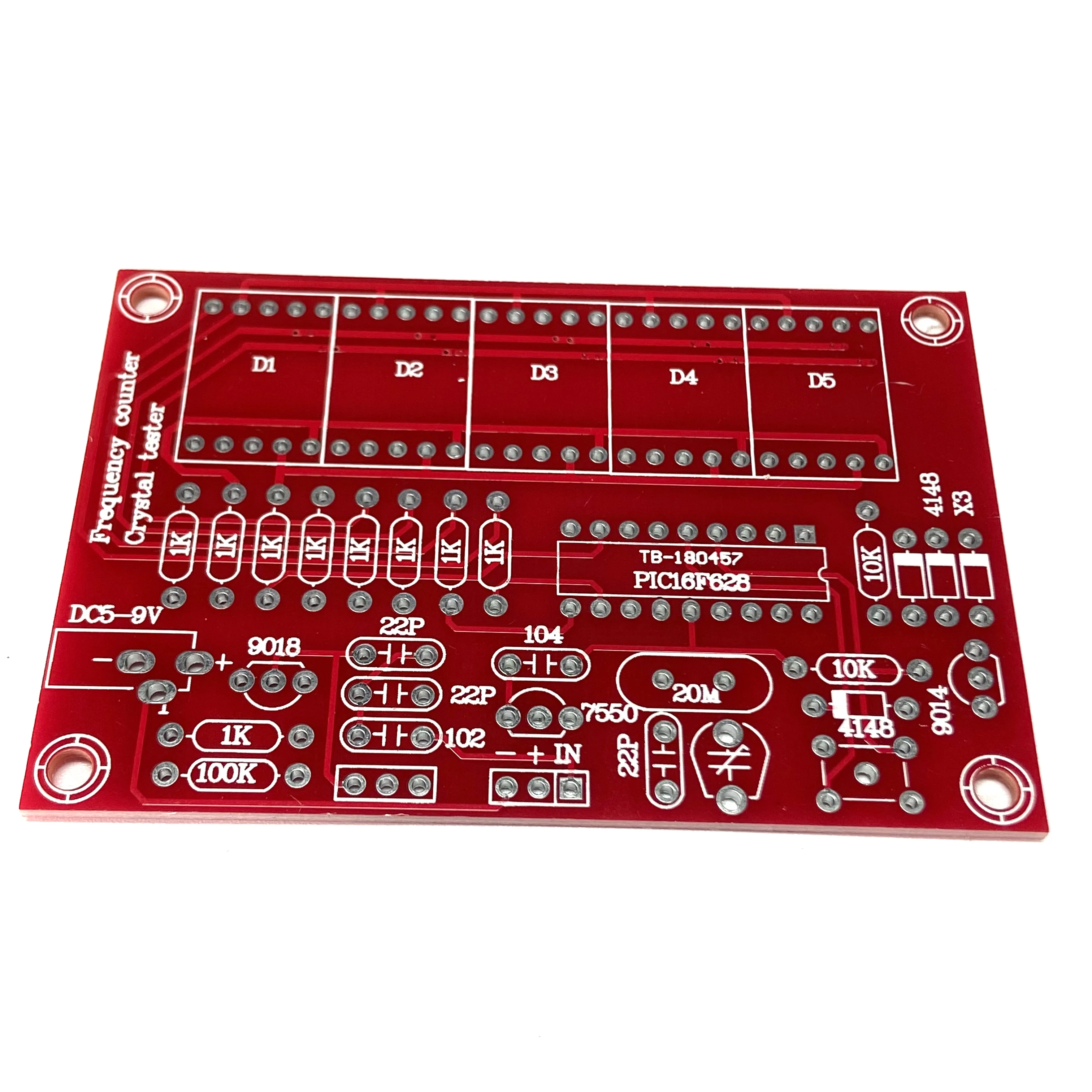

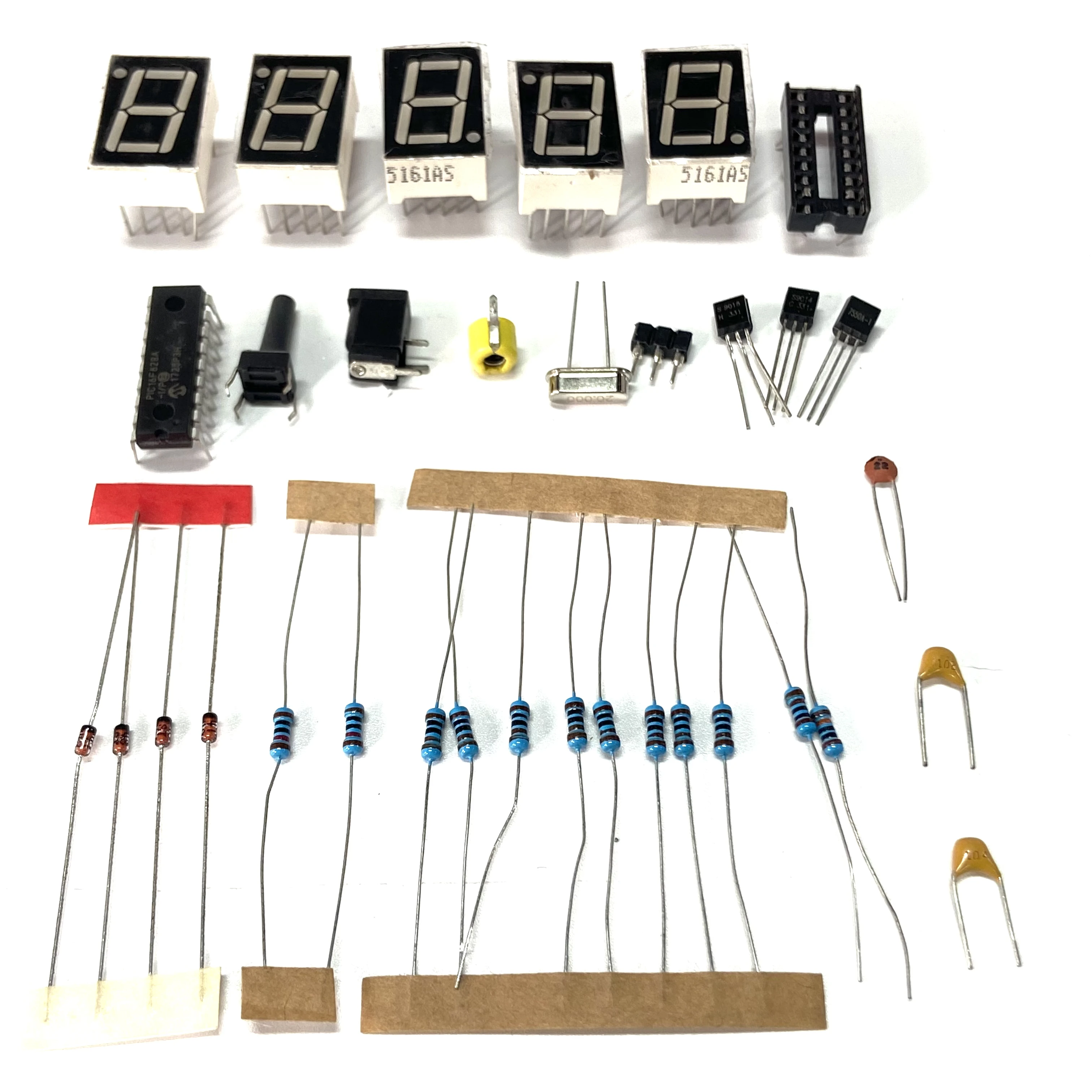

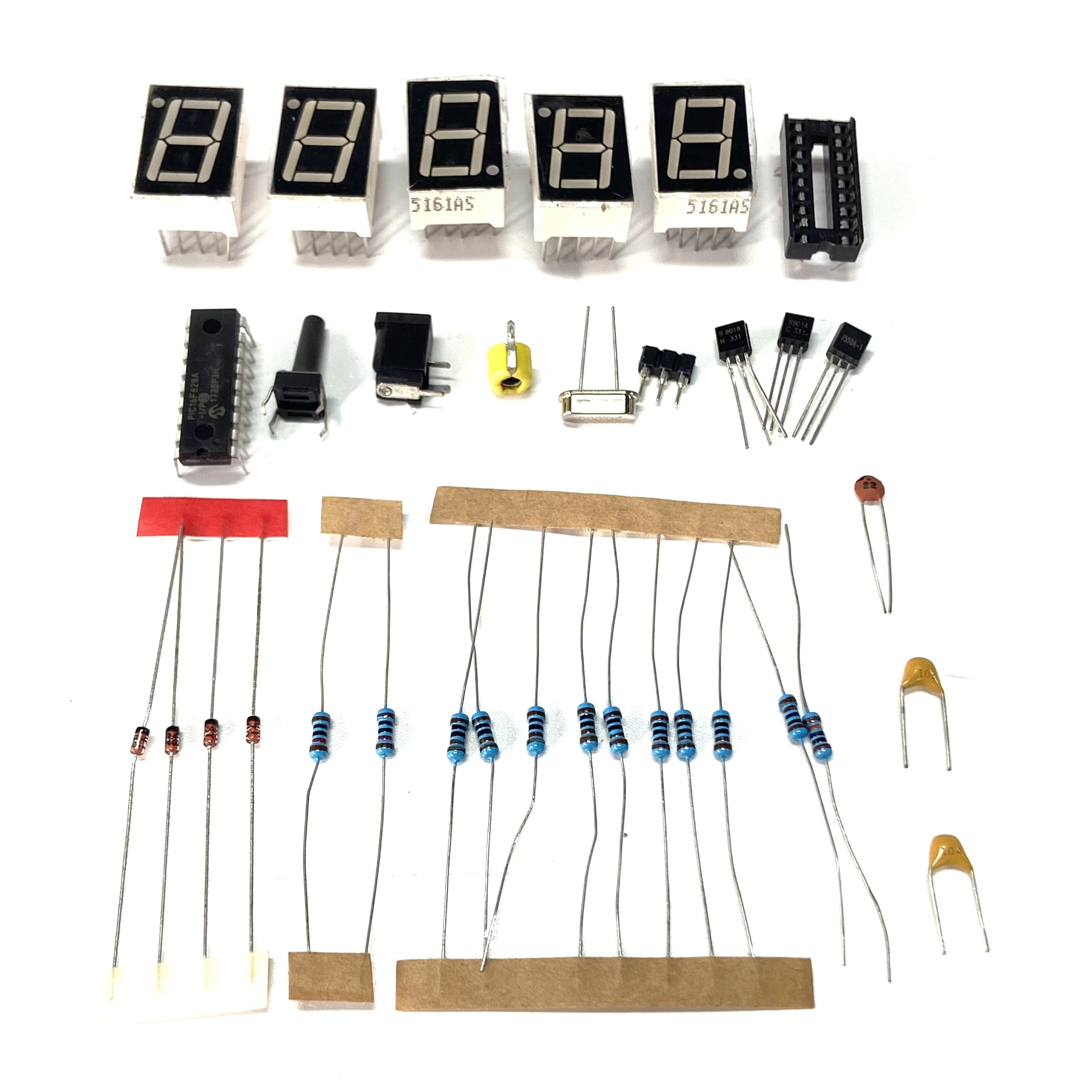

O título do produto marcado como "kit DIY" são peças soltas, você precisa soldar e montar, para conveniência de exibição, a imagem principal do produto é a imagem física da soldagem acabada, a segunda imagem é todas as peças que você recebe, certifique-se de prestar atenção à distinção;;
Este é um medidor de frequência baseado em microcontrolador PIC com medição de cristal e configurações de frequência mais e menos programáveis, display de tubo digital de cinco dígitos, conveniente e intuitivo, todos usando componentes de plugue reto, circuito simples, fácil de fazer.
Características do circuito:
Pode medir frequências na faixa de 1 Hz - 50 MHz (1 Hz - 50 MHz);
Pode medir a frequência de oscilação dos osciladores de cristal mais comumente usados;
Resolução de precisão de cinco bits (por exemplo0,0050 kHz, 4,5765 MHz, 11.059 MHz);
Conversão automática de alcance sem comutação humana;
Configurações de frequência mais e menos programáveis para medição de dispositivos como transceptores de rádio;
modo de economia de energia selecionável, que desliga automaticamente o display se não houver alteração significativa na frequência dentro de 15 segundos;
Pode ser alimentado usando a interface USB 5V universal ou por uma fonte de alimentação DC externa ou bateria de 9V.
Baixo contagem de componentes, todos os componentes de plug-in direto, fáceis de instalar e depurar.
Tamanho do PCB: 80*53mm
Peso do conjunto único: 0,034 kg
Medição de cristal (cristal 4M, 16M):
Medição de cristal (cristales de 20M, 11,0592M):
32.O cristal de 768KHZ não pode ser medido, as condições são limitadas ao teste apenas O cristal de 4-20MHZ pode ser medido, 48MHZ também pode ser medido, mas como este cristal é usado 3 vezes o harmônico, então a medição do cristal de 48MHZ mostrará a frequência fundamental 16MHZ, como segue.
A figura a seguir mostra a entrada de 1HZ e 10KHZ:
Após a soldagem, use uma fonte de sinal padrão para inserir o sinal e ajuste o capacitor ajustável amarelo para tornar o valor da exibição igual à frequência do sinal.Você pode usar nosso gerador de sinal para ajustar, se não houver sinal padrão, também pode usar um cristal de melhor precisão para calibrar diretamente.
A fonte de alimentação pode ser utilizada com cabo de alimentação USB para 3,5 mm ou com entrada direta de 5-9V DC nos pads - e +.
