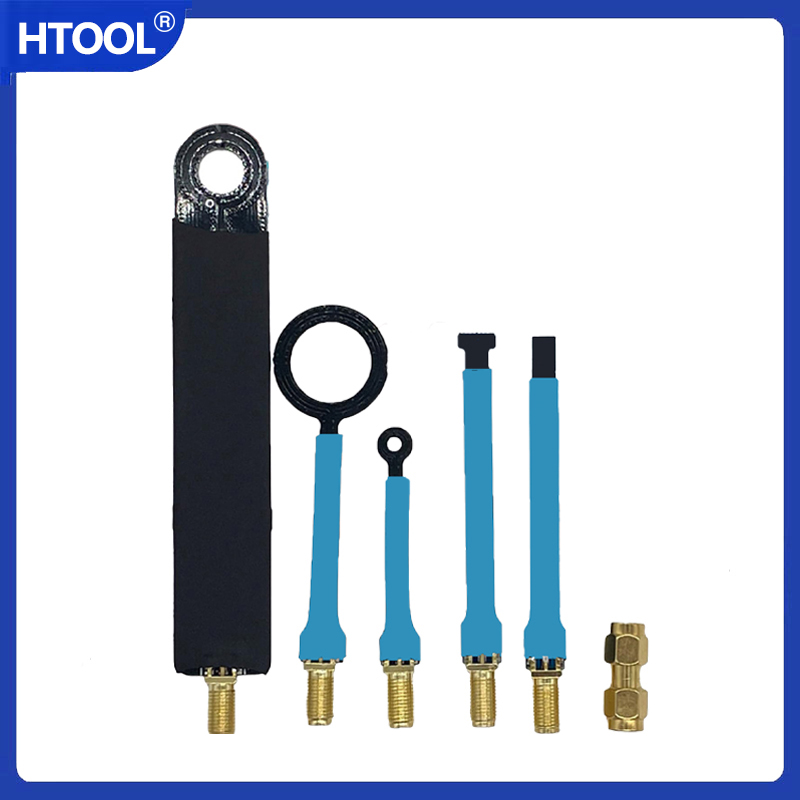

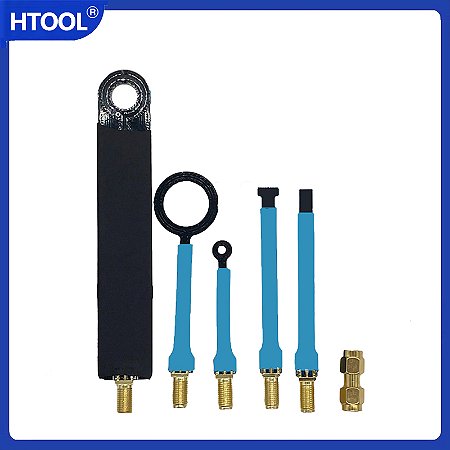

Kit de Sonda de Campo Próximo HTOOL HT03 – 9kHz–3GHz, Teste EMI/EMC/RE/CE, Localização de Interferência, Compatível com Receptores SA6

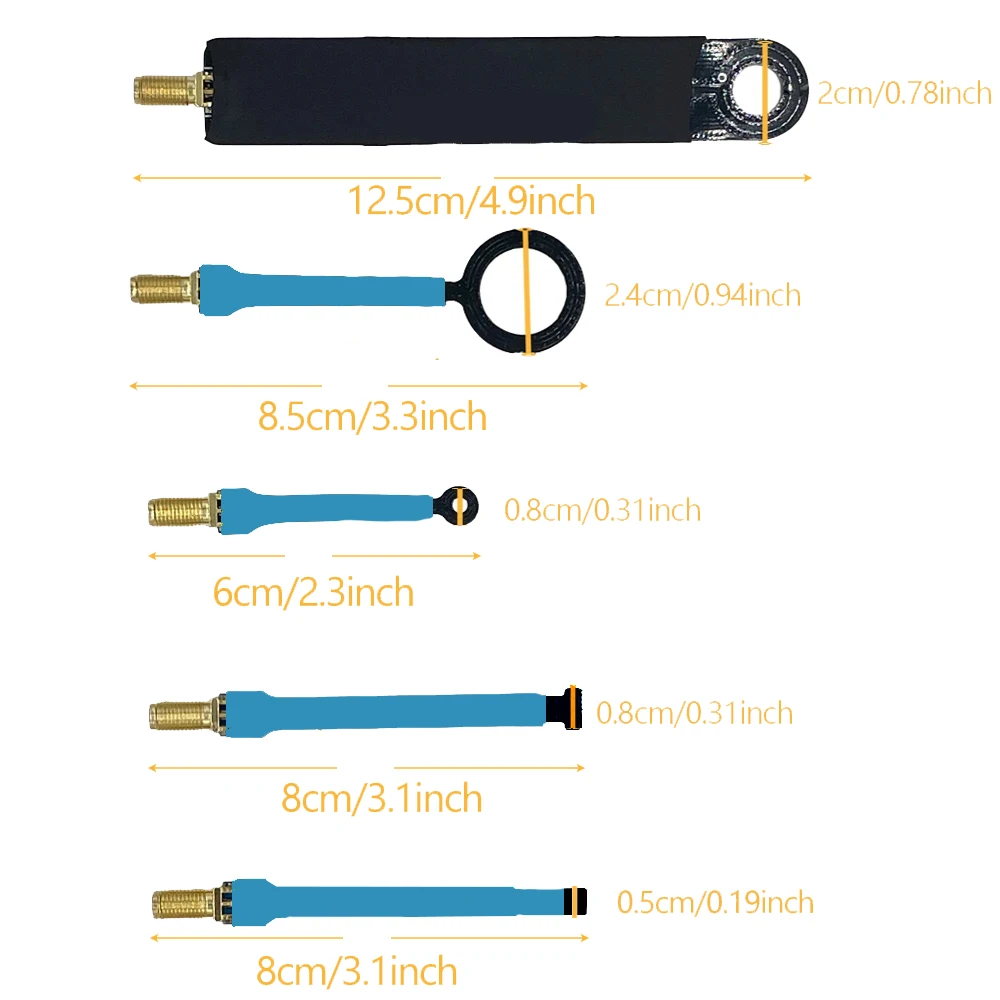

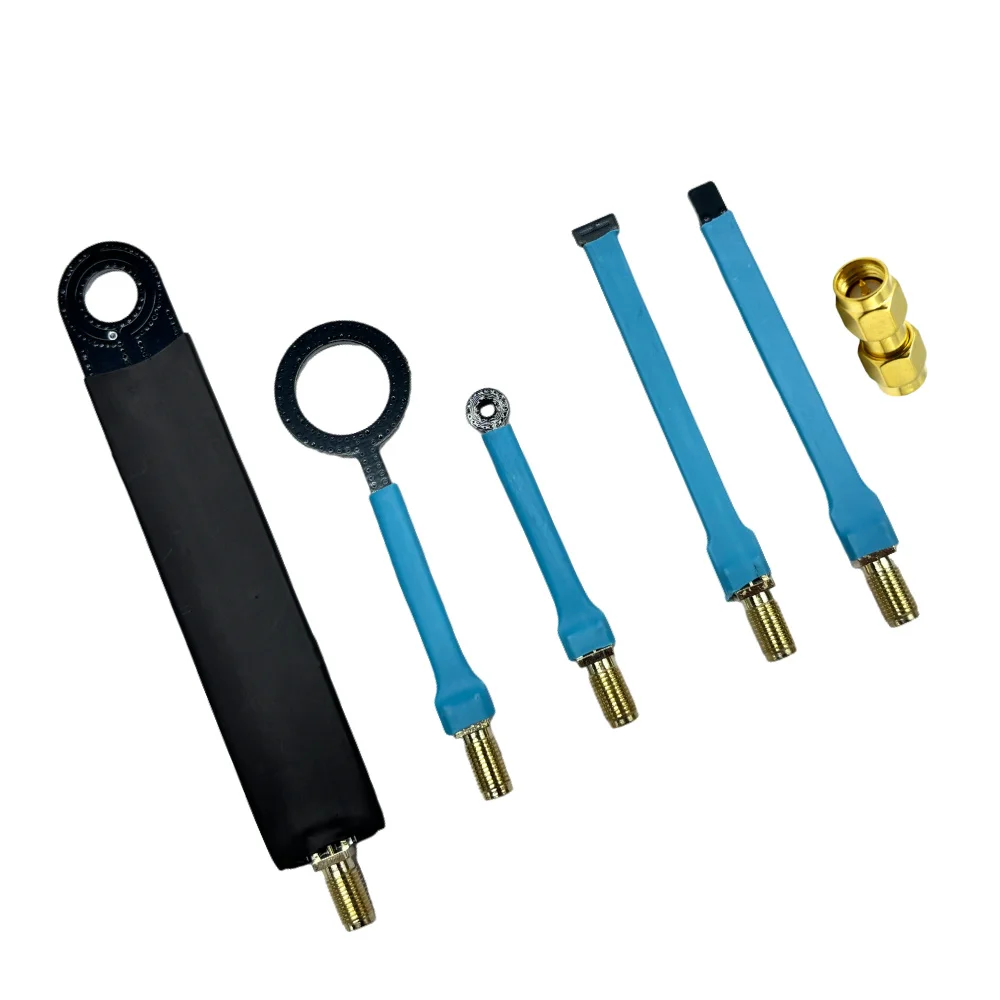

Parâmetros do produto:Modelo: sonda de campo próximo de 9KHz-3GHz ( mantenha as mãos longe da placa PCB ao usar)Frequência operacional: 9KHz-3GHz;Conector: cabeça fêmea SMA
Introdução do produto:
Uma sonda de campo próximo de 9KHz-3GHz é um dispositivo usado para medir sinais eletromagnéticos.Ele pode detectar radiação eletromagnética na faixa de 9 kHz a 3 GHz e operar relativamente próximo ao alvo de medição.Este tipo de sonda é comumente usado para testes de campos como espectro de rádio, compatibilidade eletromagnética e equipamentos de rádio.
O princípio de funcionamento de uma sonda de campo próximo é medir sinais, recebendo a intensidade de um campo eletromagnético.Geralmente consiste em uma antena de rádio e um receptor, que podem converter os sinais eletromagnéticos recebidos em sinais elétricos que podem ser analisados e medidos.Essas sondas podem ser conectadas a instrumentos especializados ou dispositivos de medição, como analisadores de espectro ou osciloscópios, para obter dados mais detalhados e representações gráficas.
Ao usar uma sonda de campo próximo de 9KHz-3GHz, é importante manter uma distância próxima entre a sonda e o objeto que está sendo medido para garantir uma medição precisa.Além disso, outras fontes eletromagnéticas que possam causar interferência devem ser evitadas.
Em resumo, a sonda de campo próximo de 9KHz-3GHz é um dispositivo utilizado para medir sinais eletromagnéticos, principalmente para testar o espectro de rádio, compatibilidade eletromagnética e equipamentos de rádio.
Instruções para usar sondas de campo próximo:

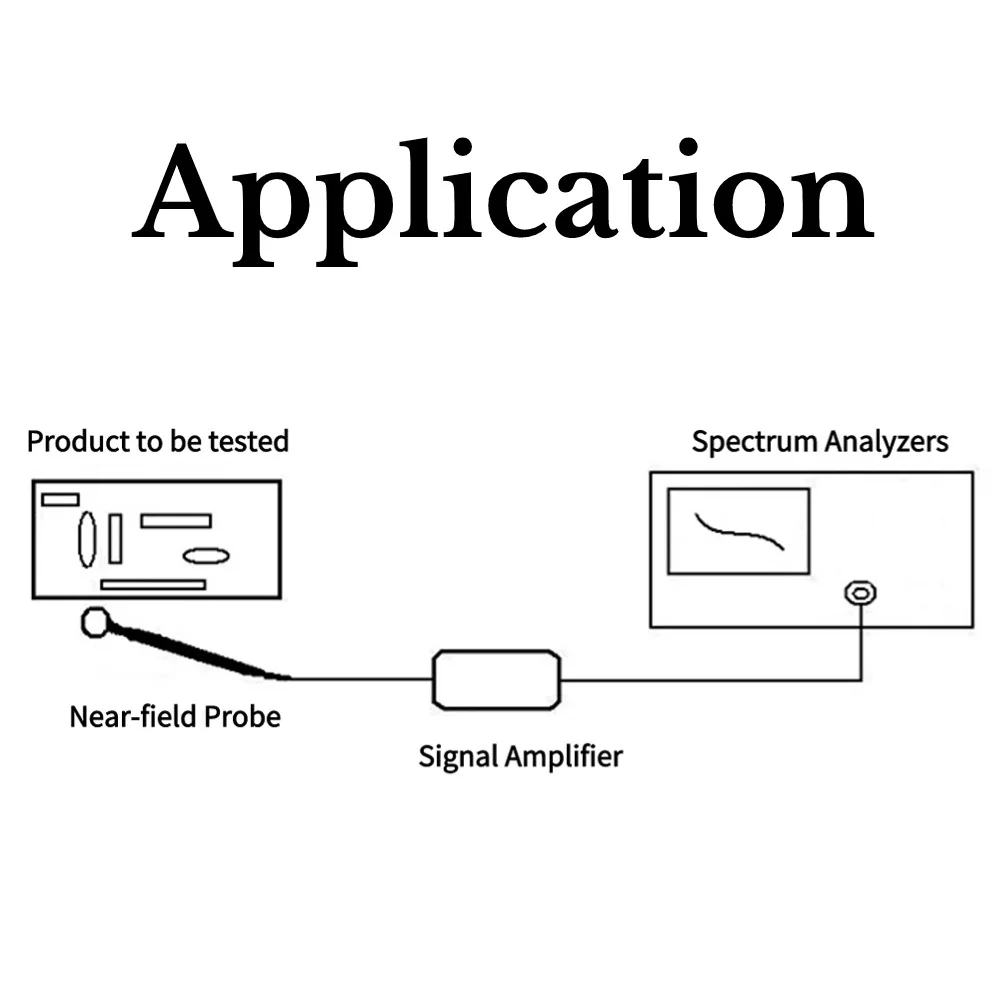

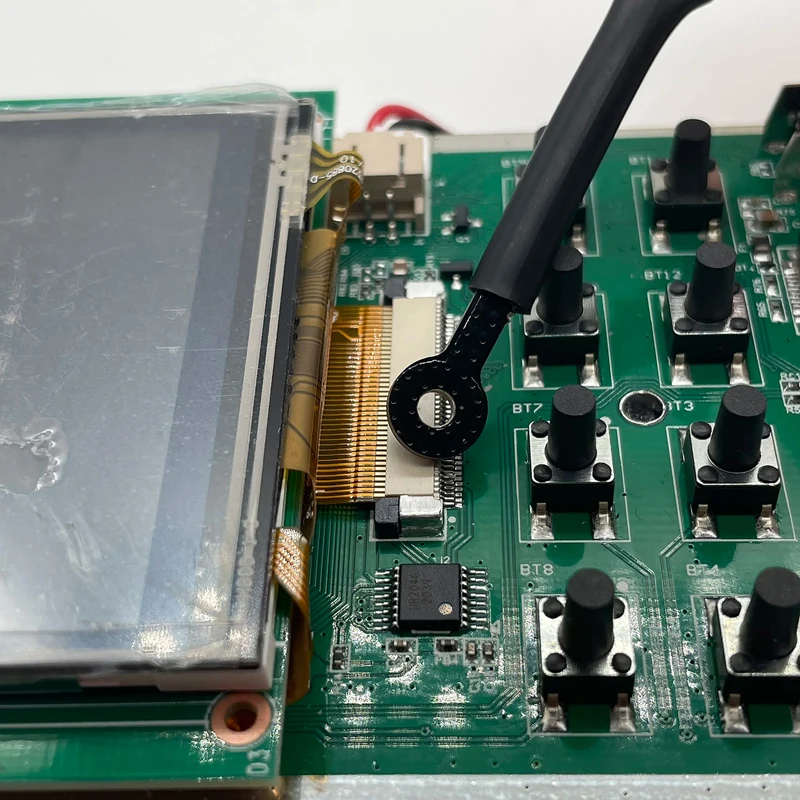

Equipamento principal: analisador ou receptor de espectro, pré-amplificador, sonda de campo próximo
1 Defina a faixa de frequência e a largura de banda do analisador de espectro (defina uma faixa de alta frequência para compreender a situação geral de radiação do componente testado) e insira o fator de correção do pré-amplificador no analisador de espectro.
2 Escolha uma sonda de campo próximo adequada, tomando como exemplo a sonda de campo magnético circular comumente usada.Quanto maior o tamanho da sonda circular, maior a sensibilidade e maior será a área de teste, resultando em menor resolução.Uma abordagem mais recomendada é usar um conjunto de sondas de vários tamanhos e, durante testes em grande escala, usar sondas maiores para localizar a área suspeita, reduzir gradualmente o tamanho da sonda e localizar a fonte de interferência.
3 Para localizar a fonte de interferência, é necessário comparar os resultados do teste do dispositivo testado com os do dispositivo de referência para prever se o dispositivo testado passou no teste de consistência
Etapas de referência para solução de problemas EMI
Dois elementos principais da solução de problemas MI: fonte de ruído e caminho de propagação
Varredura direcionada
Use um analisador de espectro e uma sonda de campo próximo para escanear bandas de frequência específicas
? Determine a distribuição de campos eletromagnéticos
Localização de fontes de ruído e caminhos de propagação

Confirme o desempenho do domínio do tempo e da frequência da fonte de ruído

Calcule a rota de transmissão com base nos resultados da medição
