Nota 1: Em relação ao item P84-2 no manual[2: saída monofásica de 3 fios para remover capacidade (U é o terminal comum, V é o principal, W é o consumo)], não tente acionar um motor ou ventilador monofásico, pois é instável.

Nota 2:Esses mini conversores de frequência não são recomendados para operar em plena carga, por exemplo, os conversores de frequência de 1500W devem ser operados abaixo de 1500W tanto quanto possível, caso contrário, pode causar temperatura excessiva.

---------------------------Manual do usuário do inversor elétrico---------------------------

Capítulo eu Visão geral

Este manual destina-se à instalação, comissionamento, manutenção e uso pelo usuário.

------------------------------------------------------------------------------------------------------------------------

1. Inspeção de desembalagem

Remova o inversor da caixa e confirme se: Se a aparência do produto está danificada ou

deformado: Se os componentes estão danificados ou caem: observe a classificação da placa de identificação em

o lado do chassi e verifique se é consistente com os requisitos do seu pedido:

Verifique se os itens listados na caixa da lista de embalagem estão completos.Se houver alguma dúvida sobre o

danos ao produto, entre em contato com o fornecedor imediatamente.

------------------------------------------------------------------------------------------------------------------------

2. leia atentamente antes de usar e guarde-o corretamente.

------------------------------------------------------------------------------------------------------------------------

3.Use o ambiente.

Fonte de alimentação: Entrada única AC220V±40%

Temperatura: -10?- 50?

Umidade: 0% - 65%

------------------------------------------------------------------------------------------------------------------------

4.Precauções

Ao fazer a fiação, a fonte de alimentação deve ser desligada.

Certifique-se de que a alimentação CA nunca esteja conectada à saída do motor.

------------------------------------------------------------------------------------------------------------------------

5.Não há condensação, poeira e líquidos/gás corrosivos no local.

------------------------------------------------------------------------------------------------------------------------

6.A posição de instalação deve ser firme e livre de vibrações.

------------------------------------------------------------------------------------------------------------------------

7.Como o tamanho geral é pequeno, manuseie as extremidades do fio corretamente.

------------------------------------------------------------------------------------------------------------------------

8.Se a temperatura ambiente for alta, deixe espaço suficiente para dissipação de calor.

------------------------------------------------------------------------------------------------------------------------

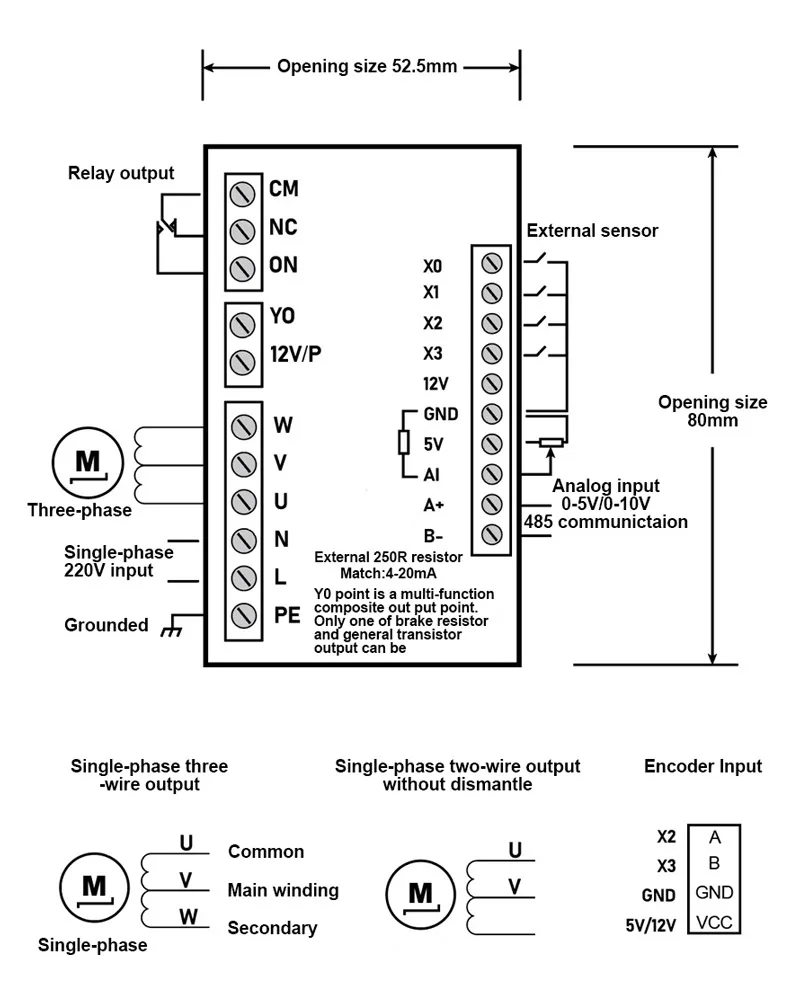

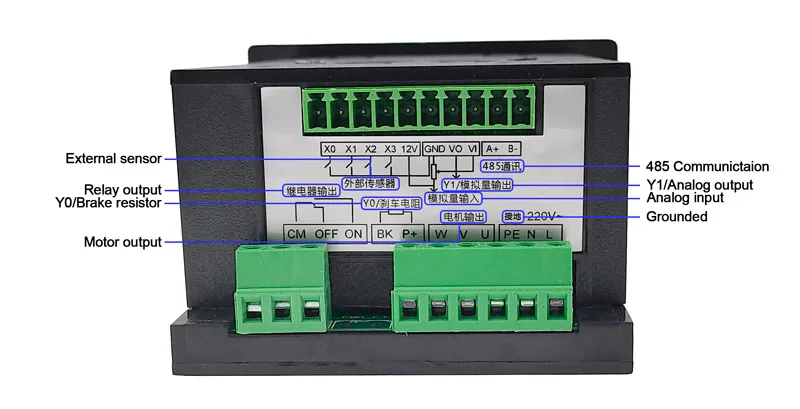

Capítulo II Instalação e fiação

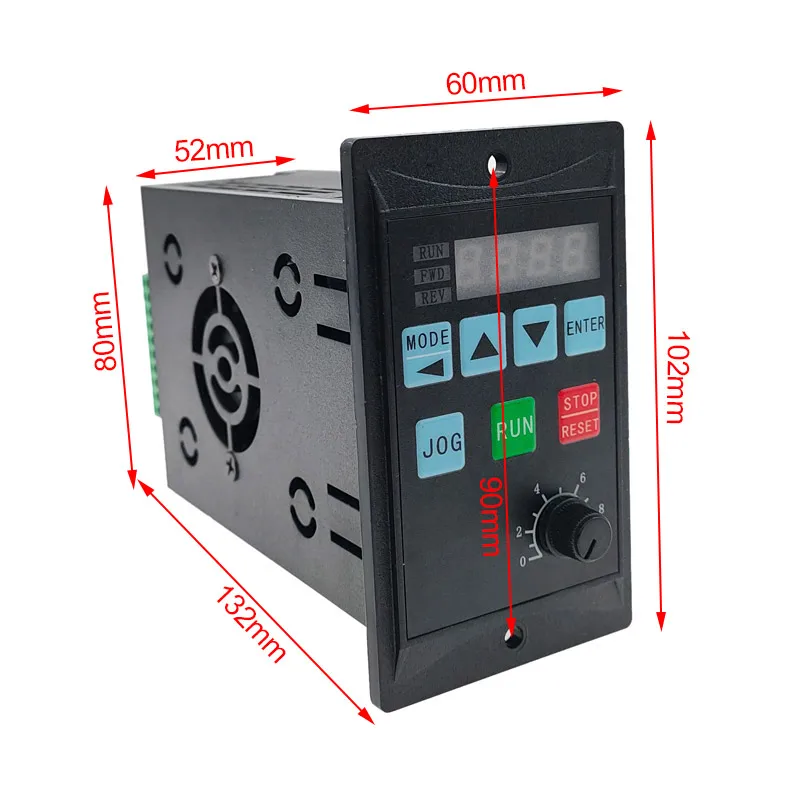

Tamanho de abertura: 52,5 mm * 80 mm * 130 mm

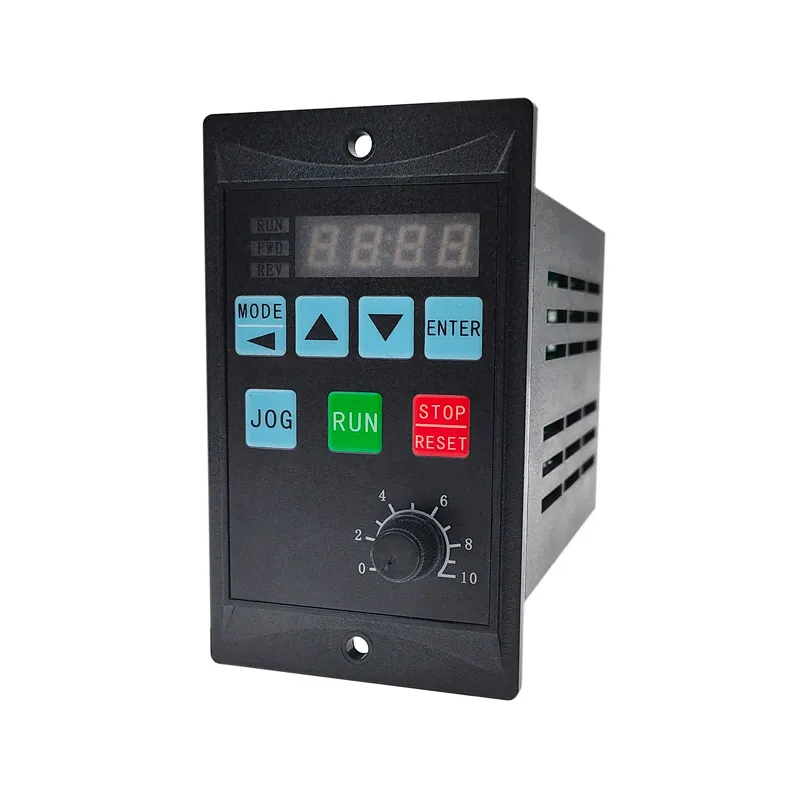

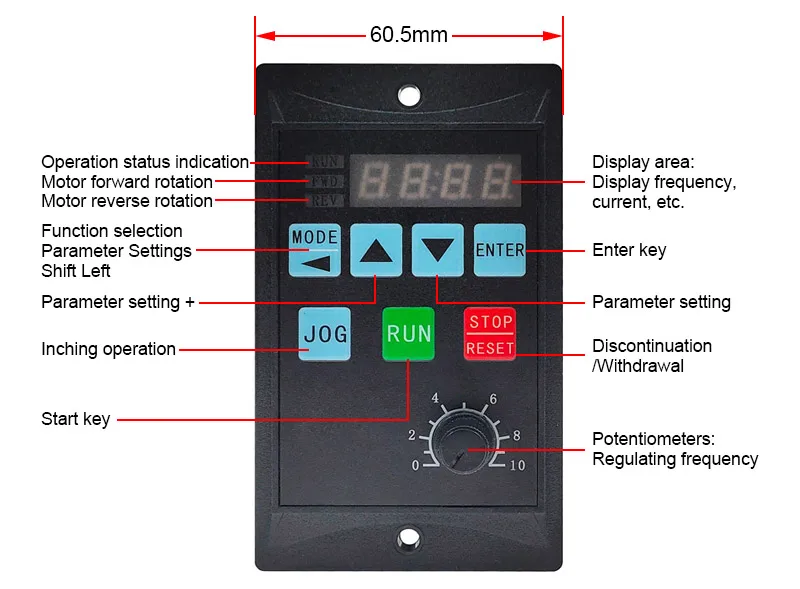

Descrição da chave do capítulo III:

XXX abaixo representa dados arbitrários

------------------------------------------------------------------------------------------------------------------------

(Tecla MODE):

Esta tecla pode visualizar a frequência definida (Fxxx) e a frequência operacional (Hxxx) do conversor de frequência.

Corrente operacional (Axxx), direção do motor (FWD/REV), tensão de entrada (Uxxx), temperatura do inversor (TXXX),

Status do ponto de entrada (Lxxx), exibição de parâmetros PID (X.X-X X) indica ponto de ajuste/valor de feedback.

------------------------------------------------------------------------------------------------------------------------

??chave):

Adicione função de dados ao definir dados ou adicionar frequência quando a frequência for controlada pelo painel.

------------------------------------------------------------------------------------------------------------------------

??chave):

Subtrair a função de dados ao definir dados ou reduzir a frequência quando a frequência é controlada pelo painel.

------------------------------------------------------------------------------------------------------------------------

(tecla ENTER):

Pressione esta tecla para entrar no modo de parâmetro ao entrar na configuração do parâmetro Pxxx e pressione esta tecla para

salve os parâmetros definidos após a modificação.

------------------------------------------------------------------------------------------------------------------------

(tecla JOG):

Função de operação Jog.

------------------------------------------------------------------------------------------------------------------------

(Tecla RUN):

Tecla inicial de operação do painel do inversor.

------------------------------------------------------------------------------------------------------------------------

(Tecla STOP/RESET):

Pressione esta tecla para parar no modo de operação e pressione esta tecla para limpar a função de alarme de falha na exibição de falha

modo.

------------------------------------------------------------------------------------------------------------------------

(ENTER+):

Esta chave é uma chave composta.No modo de bloqueio do painel, você pode pressionar esta tecla para desbloquear a função.Quando

a função de bloqueio do painel está habilitada, você pode pressionar esta tecla para entrar na função de bloqueio do painel.

------------------------------------------------------------------------------------------------------------------------

Descrição das configurações do painel:

Quando o painel exibir Pxxx, você pode pressionar os botões de seta para cima e para baixo para ajustar o especificado

número do parâmetro e, em seguida, pressione a tecla ENTER para entrar no modo de dados deste item de menu.Esses dados

pode ser modificado para o tamanho especificado de acordo com a tabela a seguir.Após a modificação, pressione o botão

Tecla ENTER para salvar.Se o painel não exibir o modo Pxxx, você poderá pressionar a tecla MODE até Pxxx

é exibido.

------------------------------------------------------------------------------------------------------------------------

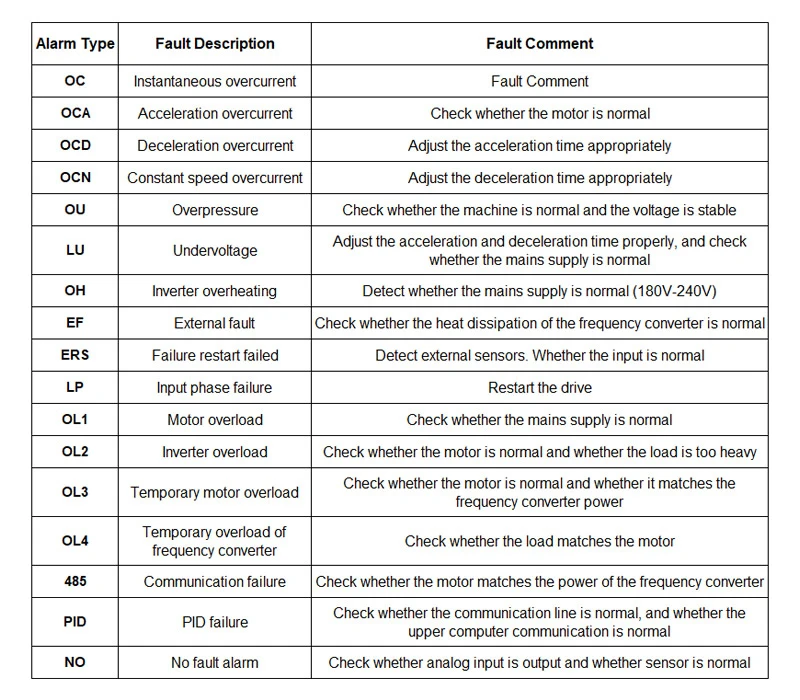

Código de falha do capítulo IV
