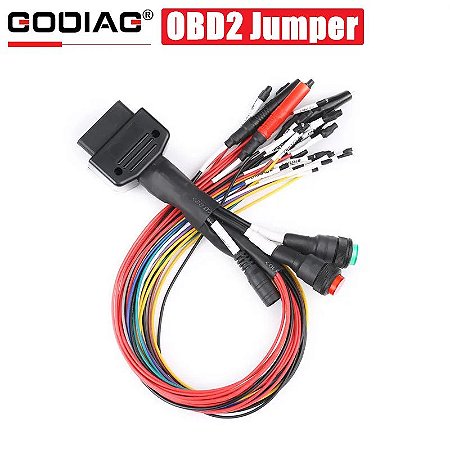

GODIAG Full Protocol Jumper Usado para Conectar ECU, Programação OBD2

undefinedundefinedundefined

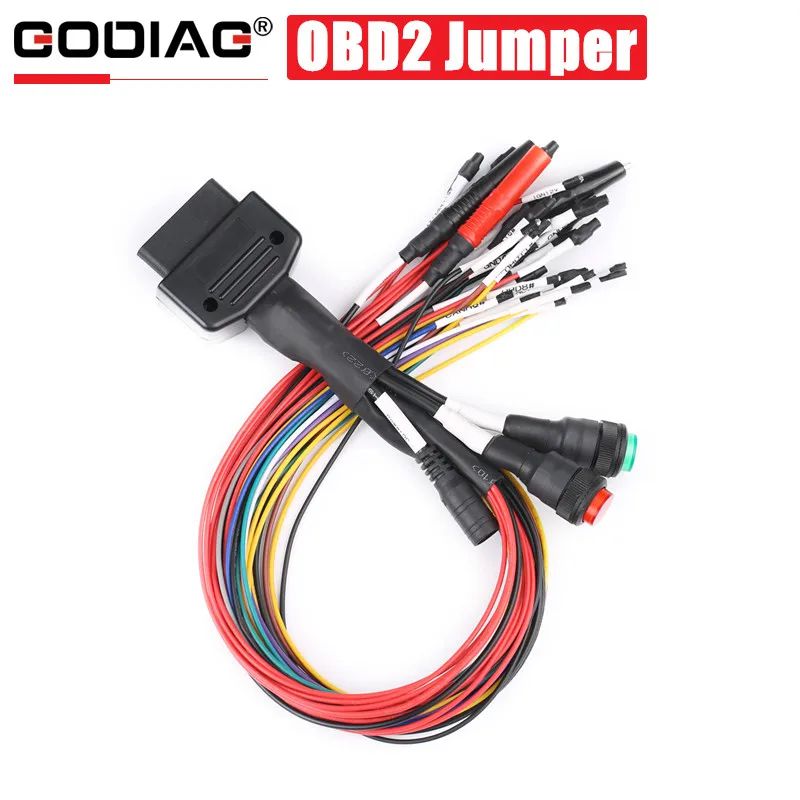

Jumper completo do protocolo OBD2 de GODIAG usado para conectar ECU para a programação do ECU

Funções do produto:

1. Suporta alimentação DC
2. Support segurança proteção banana cabeça super programação dedicada conexão porta alimentação.
3. GND4 independente, GND5 [satisfazer as necessidades de programação especial do ECU].
4. Com o grampo GND4 do carregador, compatível com programar o equipamento
5. Com GND4 GND5 interruptor de curto-circuito [alguns ECUs precisam ser comutados para o modo de curto-circuito ao programar].

Nota: O interruptor de GND4-5 é normalmente pressionado para torná-lo leve. Quando alguns ECUs precisarem de ser conectados independentemente a GND4 e GND5, libere o interruptor.

6. Com interruptor analógico de ignição [equipado com 1 grande e 2 pequenos cabos de ignição dedicados].
7. Support padrão obd2 conexão de protocolo completo [linha dupla K, linha dupla CAN], 3 tomadas grandes e 2 pequenas, 4 grandes GND, 4 pequenas GND.
8. Equipped com a resistência PODE comunicação do protocolo.

Diagrama de conexão do conector de potência dedicado.

Programação conexão diagrama

ECU conexão diagrama


O que é interruptor de ignição analógico?

Depois que o interruptor de ignição ING é pressionado, a linha marcada com ING12V terá 12v, que é o interruptor de ignição analógico. Porque quando alguns dispositivos ler alguns ECUs, o dispositivo irá pedir para ligar ou desligar o interruptor de ignição.

Pacote inclui

1pc x GODIAG protocolo completo OBD2 jumper
