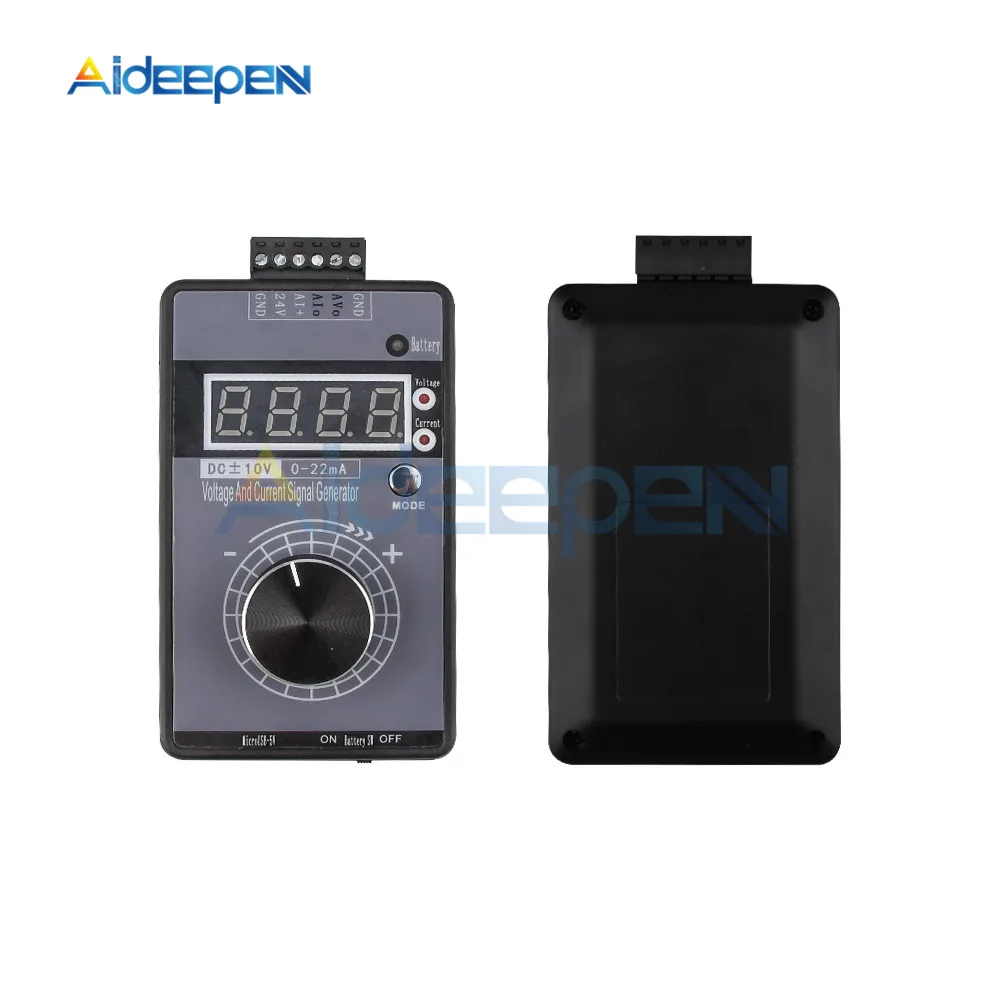

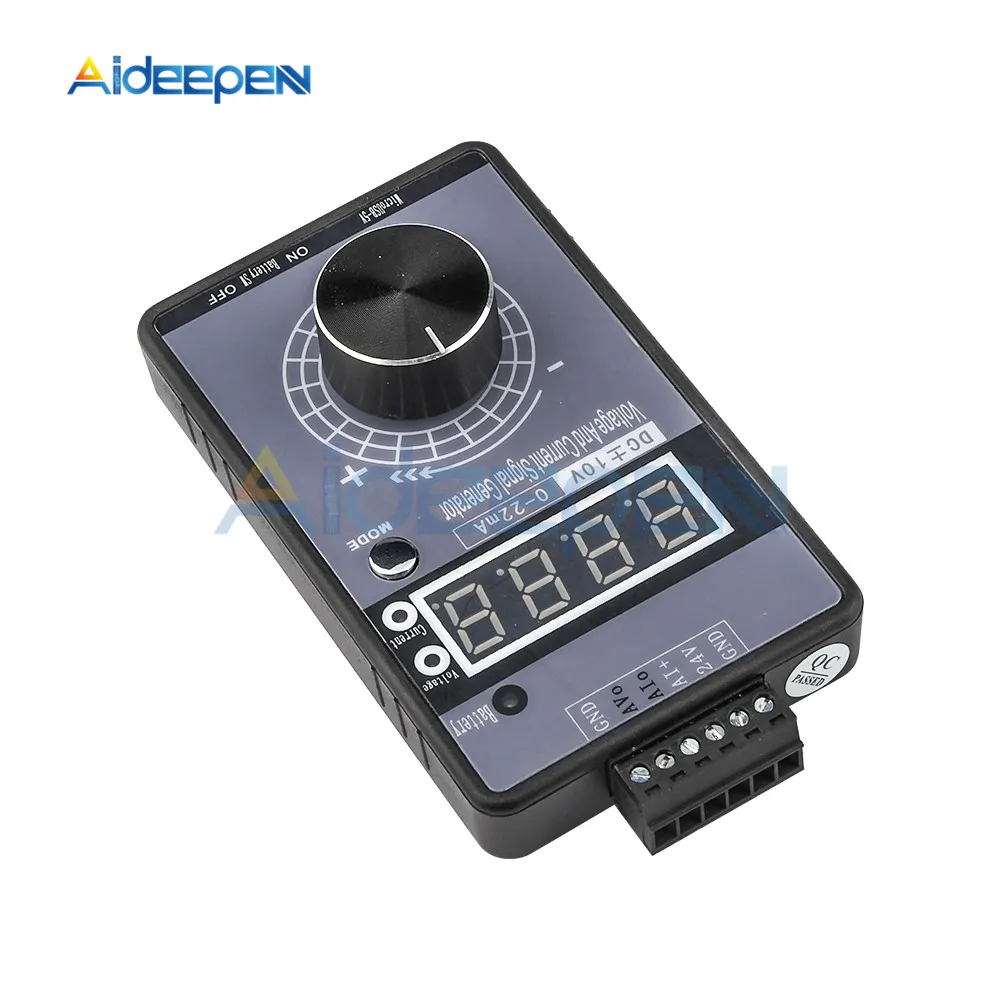

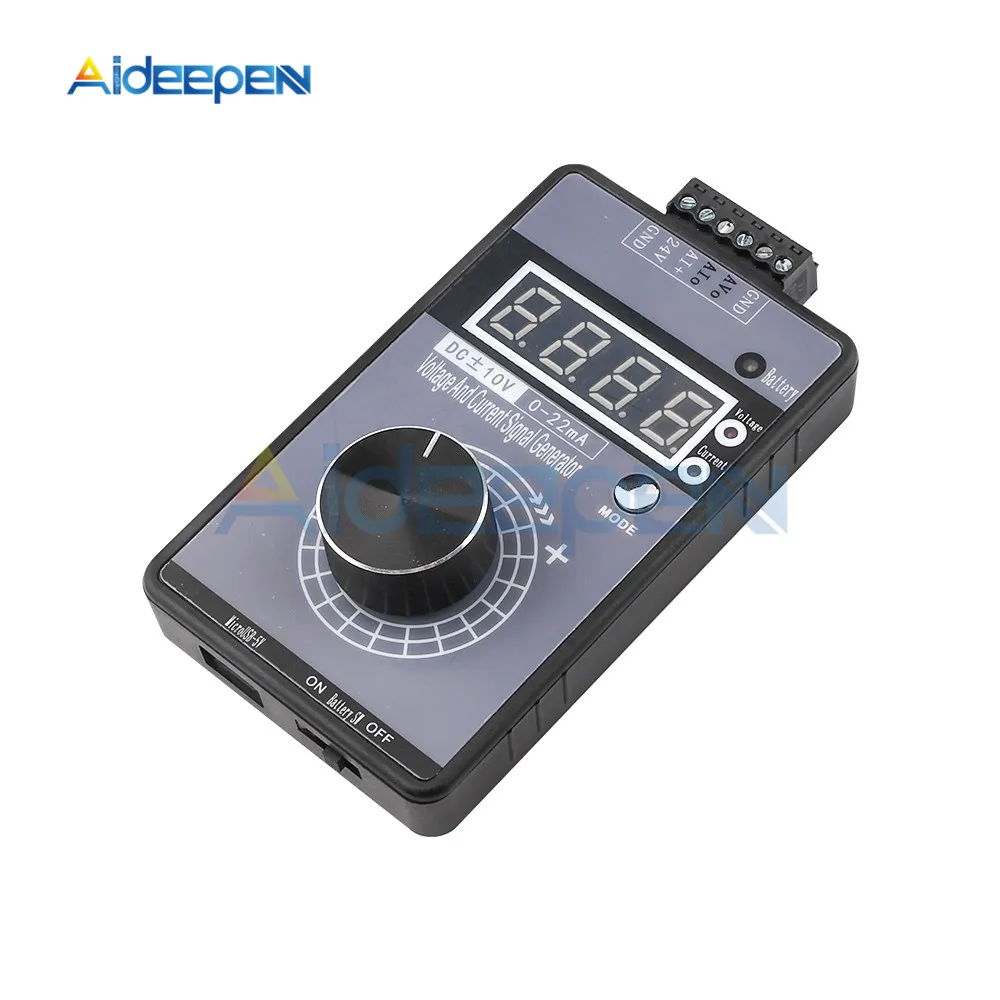

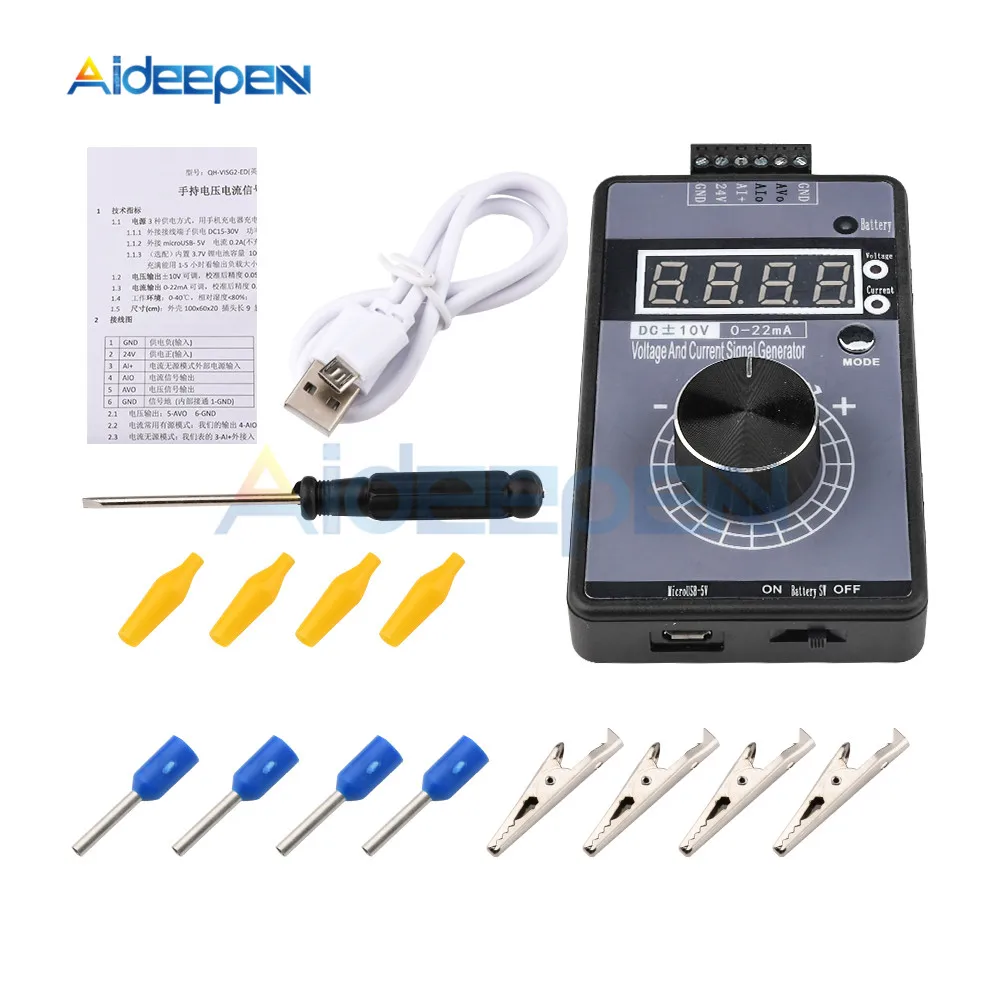

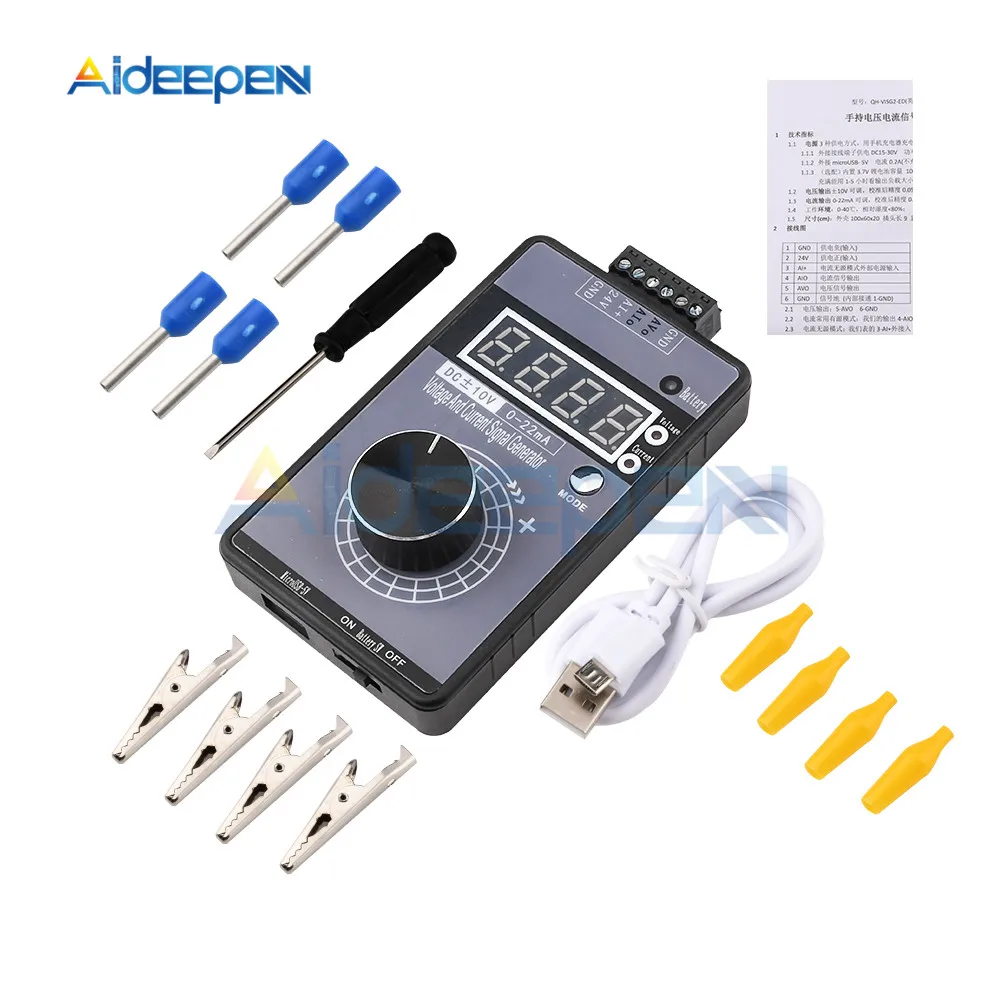

Digital 4-20mA 0-10V Voltage Signal Generator 0-20mA Transmissor Atual Instrumentos de Medição Eletrônicos Profissionais

MODELO: QH-VISG2-ED(Withbattery) / QH-VISG2-EN (Sem bateria)

Voltage And Current Signal Generator-Manual do usuário V202008

1. Indicadores Técnicos

1.1 Três modos de alimentação, usando o carregador do telefone celular ou 24V externo pode carregar/trabalhar;

1.1.1 Fonte de alimentação terminal de fiação externa DC15-30V 1W (sem carregamento)/4W (carregamento);

1.1.2 Corrente externa MicroUSB-5V 0.2a (sem custo)/0.8A (carga);

1.1.3 (opcional) a bateria de lítio 3.7V incorporado (1000mah), a corrente de carregamento máxima é 0.6A, geralmente, toma mais de 4 horas para carregar inteiramente. Pode ser usado por 1-5 horas;

1,2 A saída da tensão é ± 10V ajustável, erro <0.05V após a calibração, e a corrente de condução <20mA

1,3 a saída atual é 0-22ma ajustável, erro <0.05mA após a calibração, e a resistência da amostra é <500?;

1,4 ambiente de trabalho: 0-40 ?, umidade relativa <80%;

1.5Tamanho (cm):Shell = 100x60x20, o plugprotruding 9cm,Theknobprotruding15cm

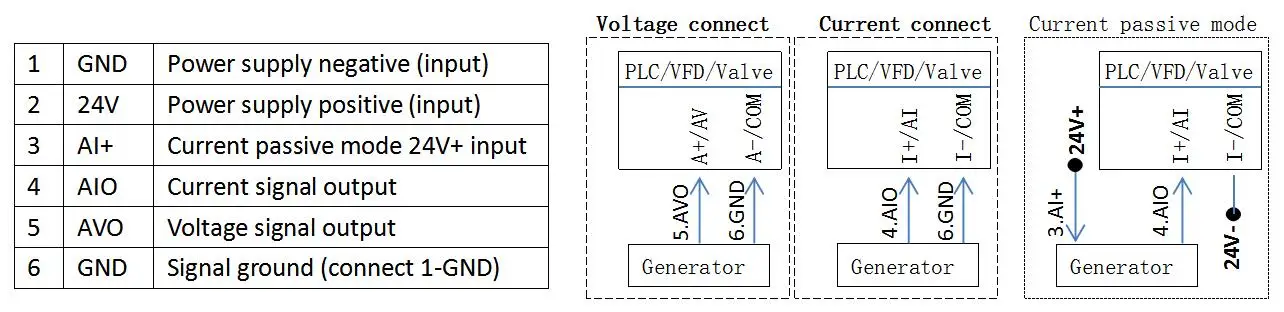

Diagrama 2.Wiring

2,1 Tensão saída do sinal: 5-AVO 6-GND

2,2 modo ativo comum da saída atual: Nossa saída 4-AIO6-GND corresponde ao PLC I + I -!

2.3 Modo passivo atual: o ThePIN3-AI + é conectado externamente a 24V + e depois a saída de 4-AIO para controlar a corrente externa de 24V. Nosso medidor é equivalente a uma resistência ajustável; Portanto, é chamado de modo passivo.

3. Uso

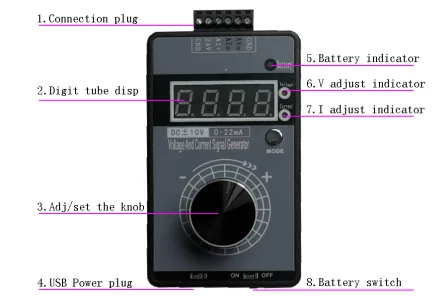

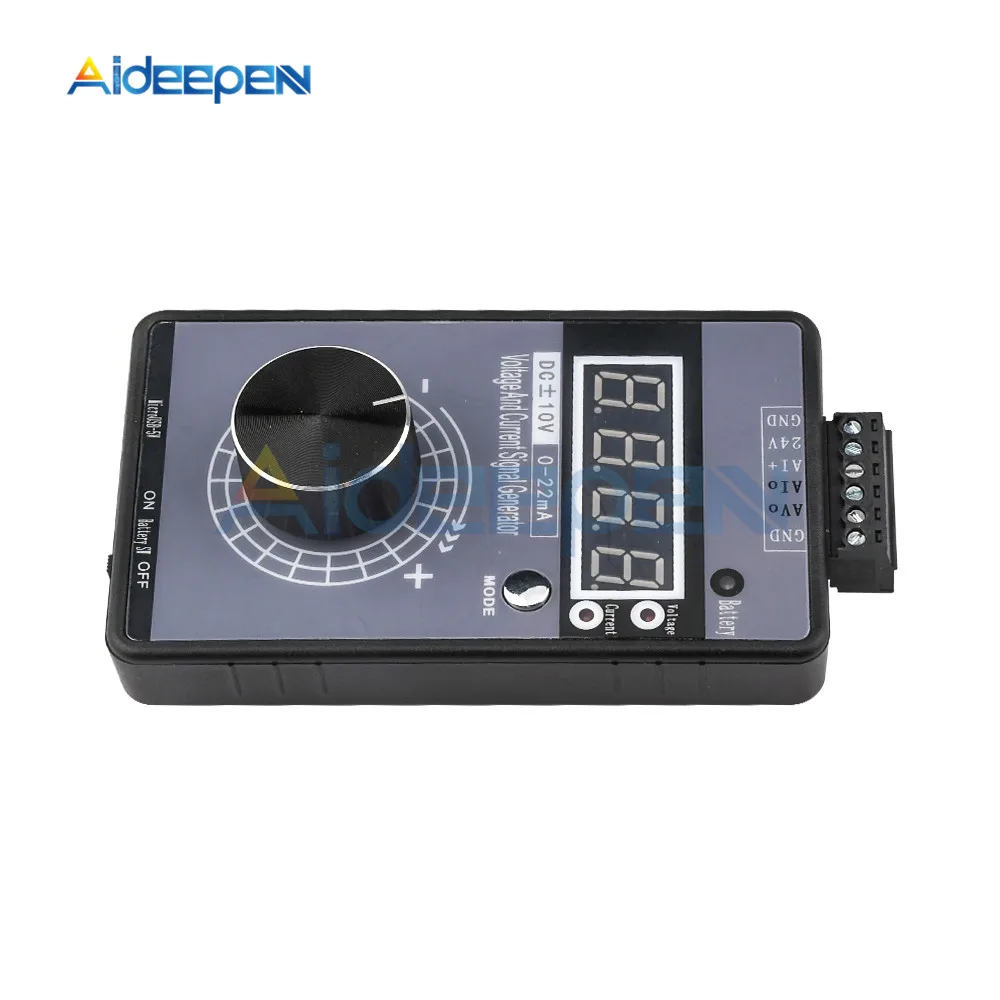

3.1 Operação painel e operação instruções

3.2 Comutação-Ajuste o visor V ou I, pressione a tecla "MODE" para alternar e ajustar o visor V ou I MODE

A luz indicadora mostra em que estado está e em que modo está a operação do sistema;

A saída original continuará a output após o interruptor, mas não no estado do ajuste;

Ligue o interruptor da bateria para verificar o status e a quantidade da bateria

3.2.1 Indicador Batterystatus:

3.2.2 Segure a tecla "MODE" por 1 segundo e o tubo digital pisca por 5 segundos para exibir a tensão da bateria;

3.3 Ajuste digital e ajuste do parâmetro:

(Prevenido: Empurre para baixo o botão é “OK <confirmar>”, Rotação no sentido horário O botão um pulso é ”+ <Adicionar>”, Rotação anti-horário O botão um pulso é ” - <Menos>”?

3.3.1 Pressione rapidamente “OK” Para salvar o valor de saída, Digital Tube Display "..." Após afrouxamento, salvo com sucesso, o valor de saída é esse valor salvo após a próxima inicialização; Quando depuramos o dispositivo, precisamos ajustar o valor de saída aleatoriamente, enquanto o botão não for pressionado, ainda será o valor salvo após a reinicialização;

3.3.2 Segure o “OK” por 2 segundos para entrar no estado de configuração., Exibir ”F001” (Parâmetro Número 001);

3.3.3 Gire o botão para alterar o número do parâmetro, Você precisa digitar uma senha quando entrar F002 ou F100:

3.3.3.1 F001-> F002digite uma senha“+ - - +(Gire o botão) ”, pressione então o botão para entrar;

3.3.3.2 F001-> F100digite uma senha“+ - + -(Gire o botão) ”, pressione então o botão para entrar;

3.3.4 Pressione "Ok" para entrar na configuração do valor do parâmetro correspondente e gire o botão para modificar os parâmetros;

3.3.5 Pressione "Ok" para salvar o parâmetro, sair da configuração do parâmetro e exibir o próximo número do parâmetro (depois de definir o valor F001 sem digitar a senha, a tela de operação normal entrará);

3.3.6 Gire o botão diretamente para o último número de parâmetro, pressione a tecla "OK" e a configuração é concluída;

3.3.7 Se nenhuma operação na tela do ajuste do parâmetro exceder 10s, sairá do estado do ajuste;

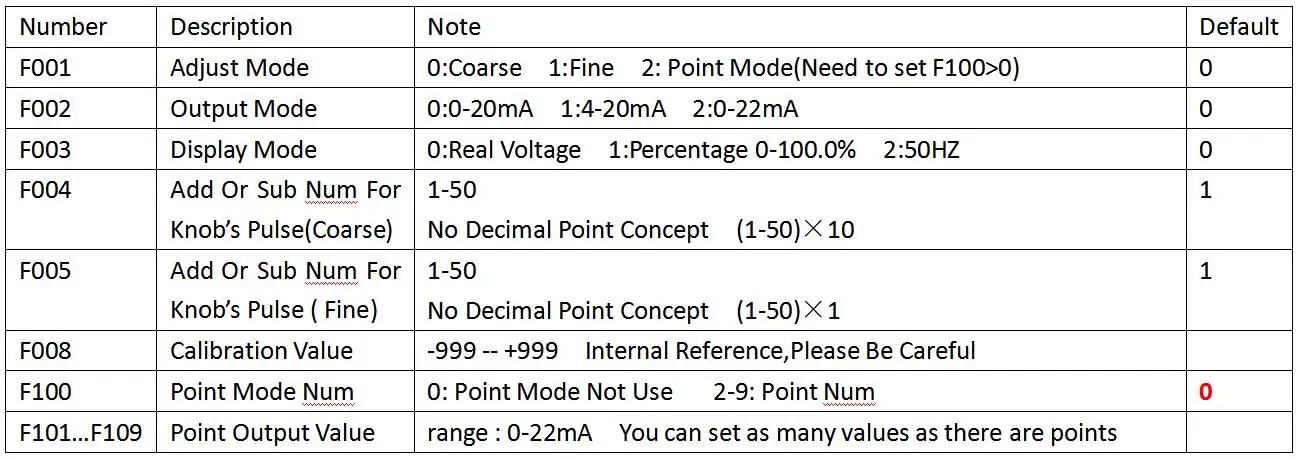

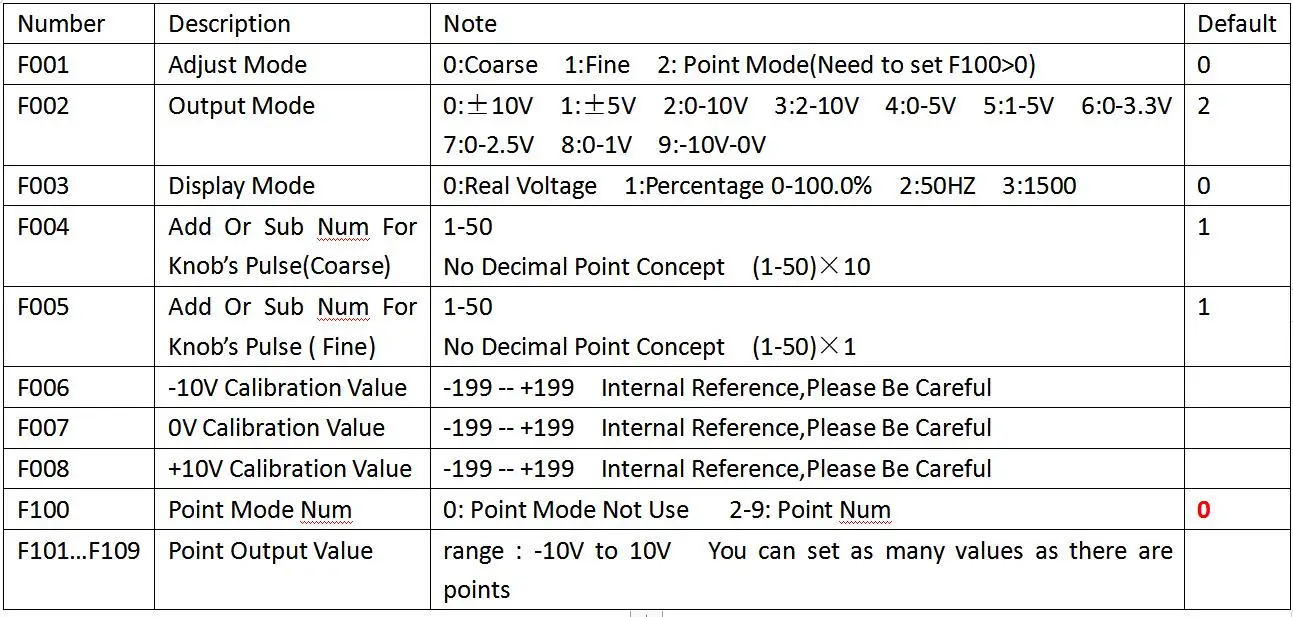

1,4 Tensão configuração parâmetros. Leia a seção 3.4 antes de operar, especialmente para digitar uma senha:

3.5 Parâmetros atuais. Leia a seção 3.4 antes de operar, especialmente para digitar uma senha:

4. detecção de problema atual: a possibilidade da corrente não saída é muito pequena, você pode medir a tensão de 4-AIO 6-GND com um multímetro, se for> 20V, do que o arquivo atual do seu multímetro está quebrado ou a engrenagem está errada, porque há tensão deve ser atual, tente mudar um multímetro, Arquivo atual multímetro dentro de um fusível é fácil de queimar;

5.PleaseReadThisManualCarefullyBeforeWiring,TurnOffThePowerAndThenConnect;
