Nome da marca: Nenhum
Origem: CN (Origem)

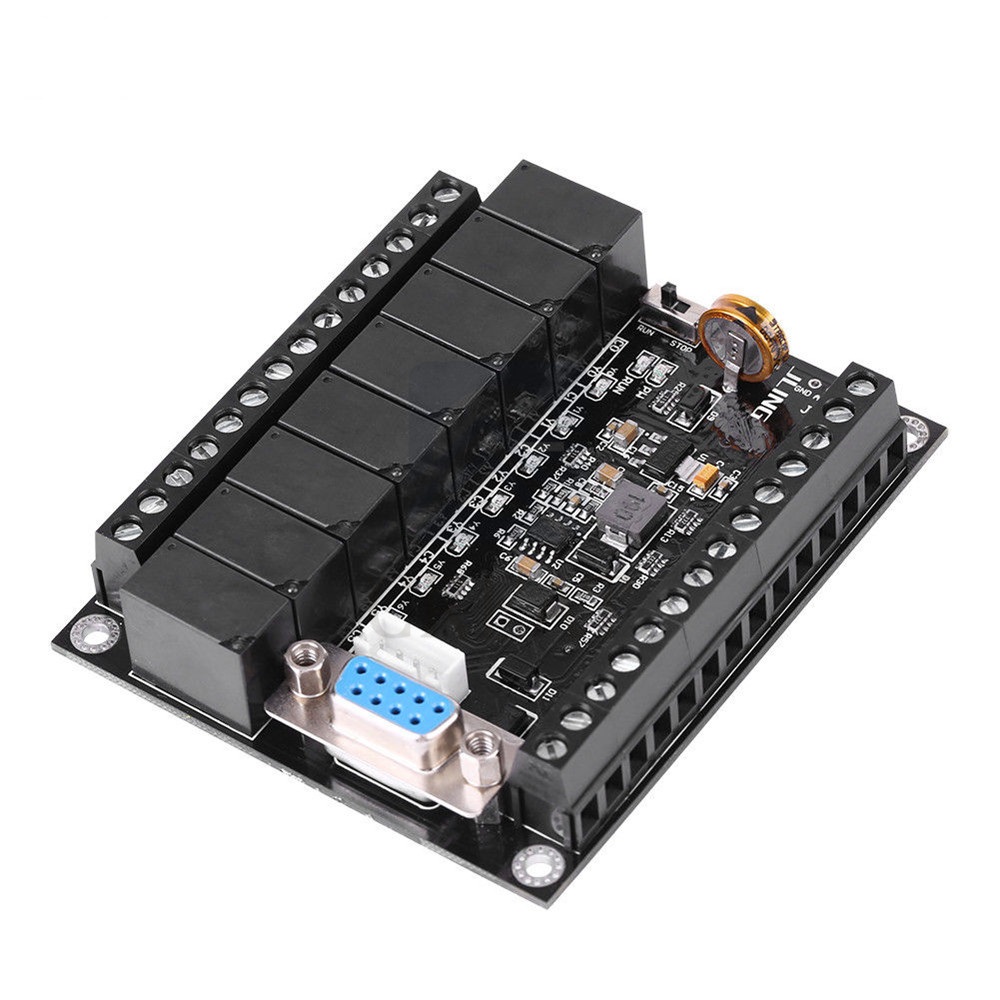

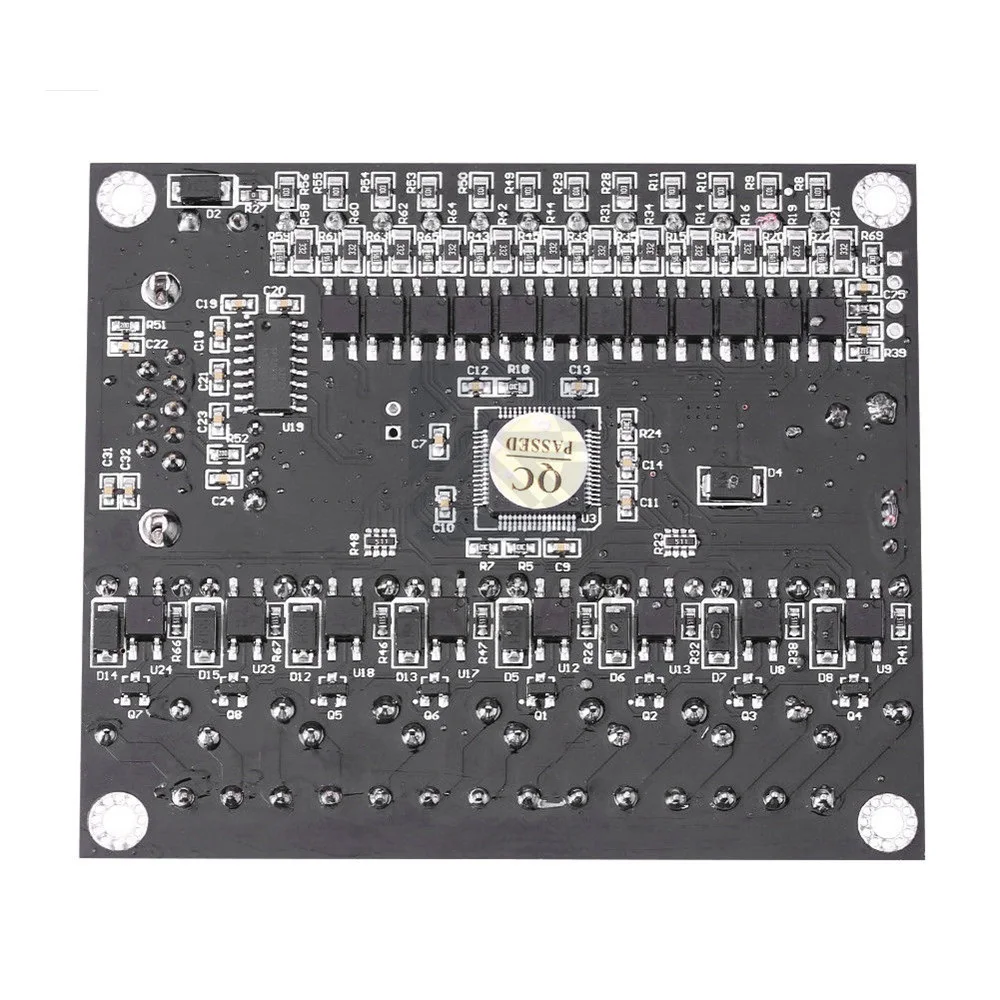

Número do modelo: FX1N-20MR
Cutomizado: Sim
Certificado: NONE
Função do módulo:
Este módulo é controle programável, pode conseguir milhares de funções, desempenho de trabalho estável e seguro, circuito incorporado do temporizador do watchdog, para assegurar-se de que o módulo por muito tempo corra!!!
Algumas das características comuns são mostradas como segue:
-
Ligue a fonte de alimentação, o relé 1 é fechado por N segundos e depois desconecte o relé 2 por N segundos.
-
Quando a fonte de alimentação é ligada, o relé 1 é desligado após N segundos e, em seguida, o relé 2 é fechado por N segundos e depois é desligado.
-
A fonte de alimentação é ligada, o relé 1, 2 não tem nenhuma ação, quando um sinal ou botão do disparador, relé 1 fechado fora após N segundos; então relé 2 fechado fora após N segundos, até o próximo gatilho, repita a mesma ação.
-
Através da programação do sinal 1, 2, o controle pode ser conseguido no relé 1 e 2 arbitrariamente.
-
Quando o sinal 1 tem um sinal, o relé 1 é fechado, o relé 2 é desconectado; quando o sinal 2 tem um sinal, o relé 1 é desligado, e o relé 2 está fechado.
-
Pode ser conectado ao sinal do sensor NPN, a programação do sinal do sensor, para obter controle arbitrário do relé.
-
Quando o sinal 1 é acionado, o relé 1 é controlado e, quando o sinal 2 é acionado, o relé 2 é controlado.
-
Ligue a fonte de alimentação, o motor de controle está girando N segundos e, em seguida, reverter N segundos, seguido pelo ciclo.
-
Quando o sinal 1 tem um sinal, o motor é controlado para girar; quando o sinal 2 tem um sinal, o motor é invertido.
Estes são apenas alguns exemplos, módulos podem alcançar muito mais do que essas funções
-
Entrada alta velocidade pulso C235, C251 e FX1N compatível.
-
A saída 1A, corrente nominal 5A, pode acionar diretamente a válvula solenóide CC, a válvula solenóide CA, o contator CA, o motor CA, etc.
Especificação:
- Modelo: FX1N-20MR
- Tipo saída: saída do relé
- Entrada ponto: 12
- Saída ponto: 8
- Fonte De Alimentação: DC10-28V
- Trabalhando Tensão: DC 24V, AC220V
- Entrada analógica: 1AD
- Saída analógica: 1DA
- Memória capacidade: 2.000
- Motor deslizante do apoio, tela do texto, scree do toque.
- Software do programa: desenvolvedor Gx, Gx works2
- Instalação método: Usando 4pcs M3 parafusos.
Precauções de uso:
-
PLC com duas portas de programação. A interface 232, você pode usar diretamente a porta serial USB-232 com um computador para baixar o programa diretamente. A interface TTL.
-
AD de entrada analógico incorporado, correspondente ao registro de dados interno D5030. (Não D8030)
-
Saída analógica incorporada DA, correspondente ao registro de dados interno D5101.
-
Quando o PLC precisa se conectar com a tela sensível ao toque ou texto, pode ser usado para conectar 232 portas de programação.
-
Relé Assistente
Uso normal
M0 M383
Segure após Power Off
M384-M1535
Uso especial
M8000-M8255
Estado
Segurando o uso
S0-S999
Temporizador
100 EM
T0-T199
10 EM
T200-T245
1 EM
T246-T249
100MS acumulação
T250-T255
Contador
16 bits
C0-C15(0-32767)
16 bits (segure após o Power Off)
C16-C199
Alta velocidade (segure após o Power Off)
C200-C255
Registo Dados
16 bits
D0-D127
16 bits (segure após o Power Off)
D128-D5029
16-bit Uso Especial (AD)
D5030 (saída tensão: 0-10V)
16-bit Uso Especial (DA)
D5101 (tensão saída: 0-3.3V)
