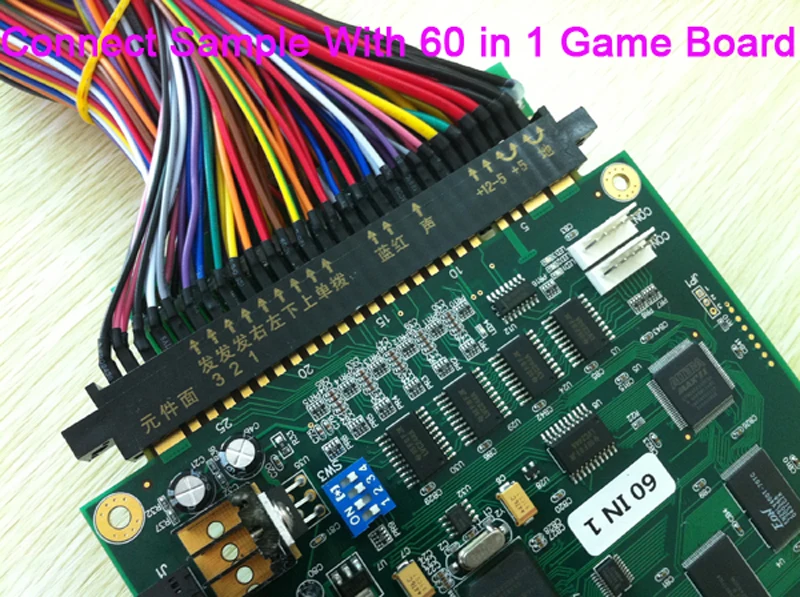

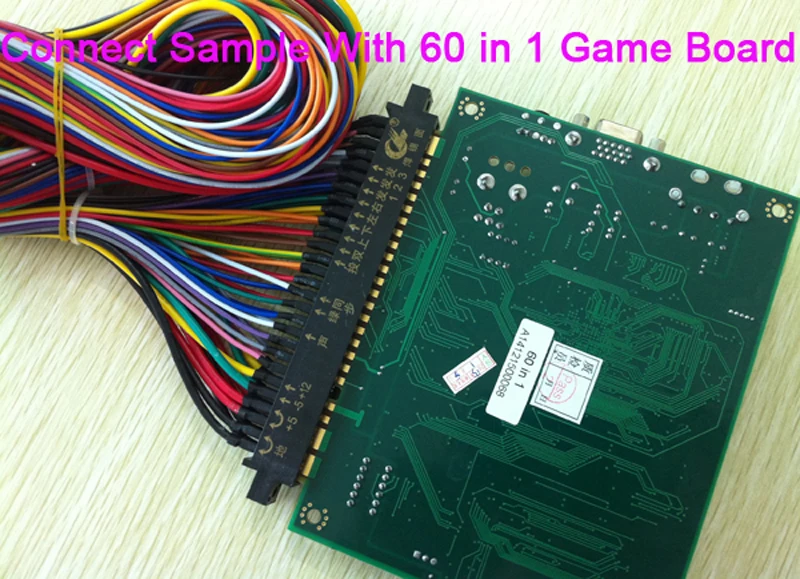

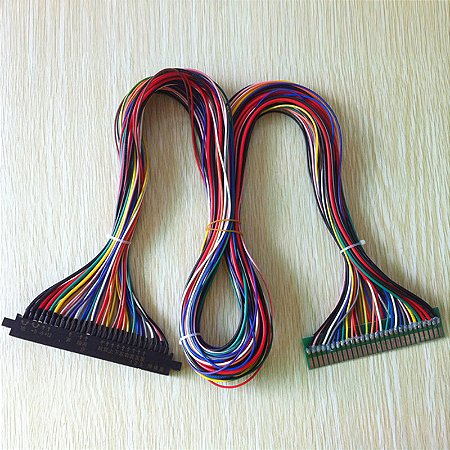

Extensor de Fiação JAMMA 56 Pinos – Cabo Completo para Pandora Box e Placas Arcade 60 em 1

Arnês Jamma completo de 56 pinos 100cm de alta qualidade para tabuleiro de jogo de arcade JAMMA Cabinet Fio/Fio de fiação Loom Arcade PCB

O chicote extensor JAMMA é uma solução simples para estender o comprimento do seu chicote JAMMA de 56 pinos atual.Ideal para estender o arnês fora do gabinete para solucionar problemas ou fazer trocas de placa muito mais rápidas!Novo chicote elétrico JAMMA feito de alta qualidade.Todas as conexões ao seu joystick e microinterruptores de botão estão incluídas e já totalmente montadas.Os fios são todos soldados à mão através de laços de olho no conector de borda de 56 pinos de alta qualidade e, em seguida, são totalmente tratados com termorretrátil para proteção extra.Esses chicotes foram atualizados e AGORA incluem o fio -5VDC com conexão de garfo para conectar diretamente à fonte de alimentação de comutação estilo JAMMA!

Características:

Conexões rápidas e limpas com anexo.

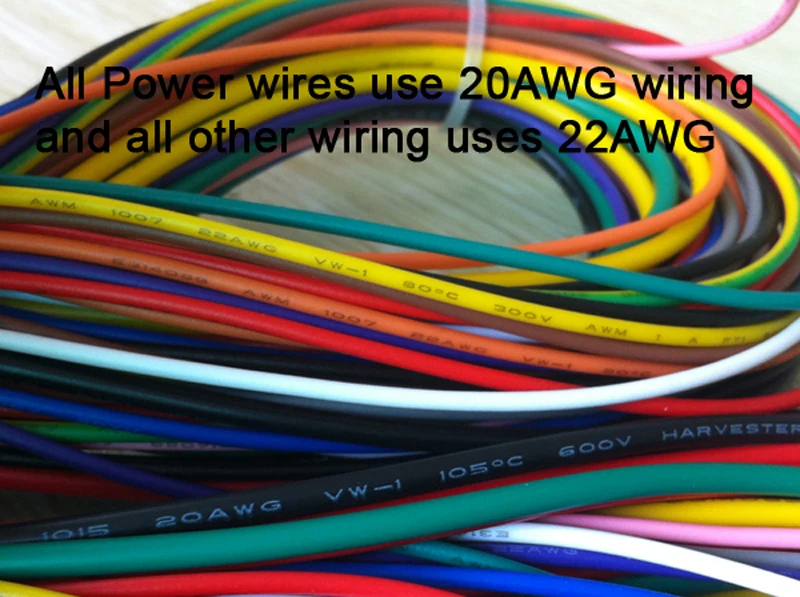

Todos os fios de alimentação usam fiação 20AWG e todas as outras fiações usam 22AWG.
Conexão rápida à fonte de alimentação com garfos terminais conectados para todas as tensões (+5VDC, +12VDC, -5VDC, GND).
Os sinais de vídeo se conectam através do conector de monitor padrão incluído.
Loop de aterramento completo para todos aqueles microinterruptores de joystick/botão no painel de controle.

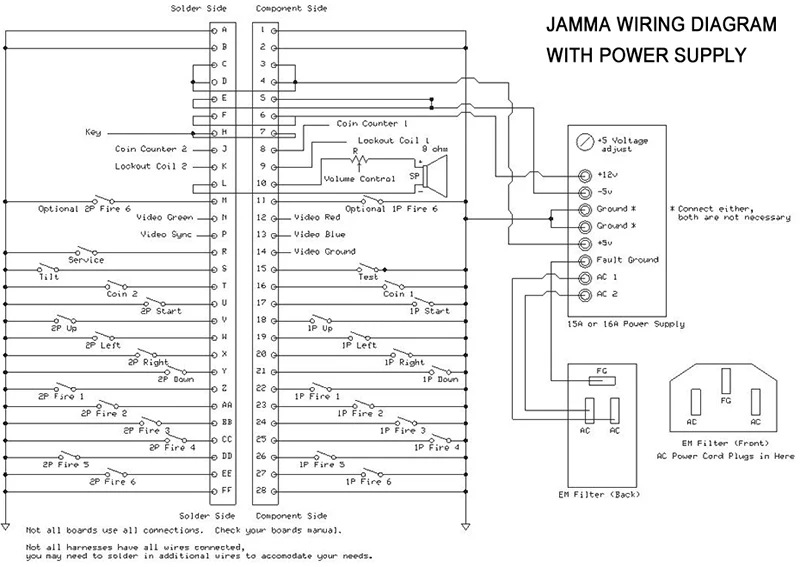

Diagrama de fiação:

Abaixo está o diagrama básico de pinagem para PCB Jamma, você pode usá-lo como referência ao conectar o fio/ganho.

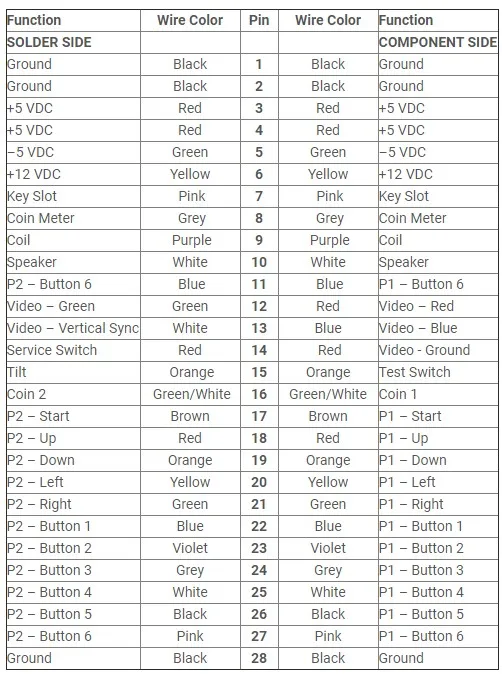

Gráfico de pinhão JAMMA:

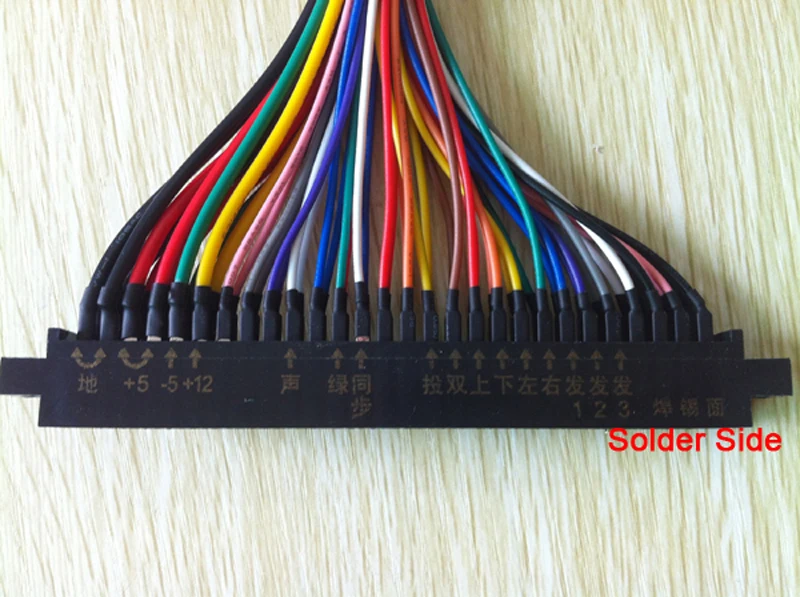

Lado de solda

A superfície de solda é a superfície de base da PCB.É a superfície em qualquer lugar onde as conexões soldadas menores estejam difíceis de visualizar.Poucos, se houver, menos estão situados no lado da solda.

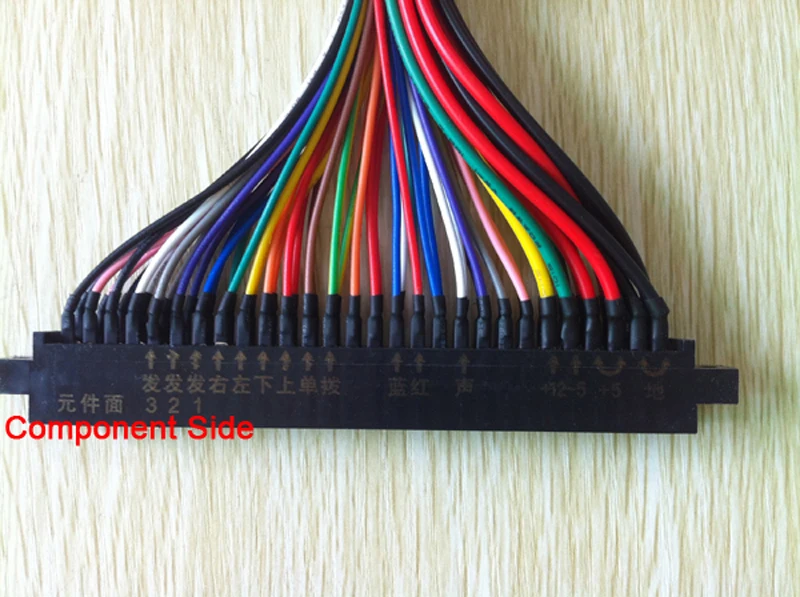

Lado do componente

A superfície menor é a superfície superior da PCB.É a superfície em qualquer lugar menor.A menor pinagem da superfície é reconhecida por meio de caracteres numéricos.Normalmente, o PCB é impresso e o conector de borda é gravado por meio de caracteres alfa e numéricos.

Aviso:

Para seções de energia: Quando você estiver conectando cabos de alimentação +5V +12V e -5V, verifique novamente antes de conectá-los. Se você conectá-los errados, é possível que seu PCB Jamma seja danificado.

Esta listagem inclui:

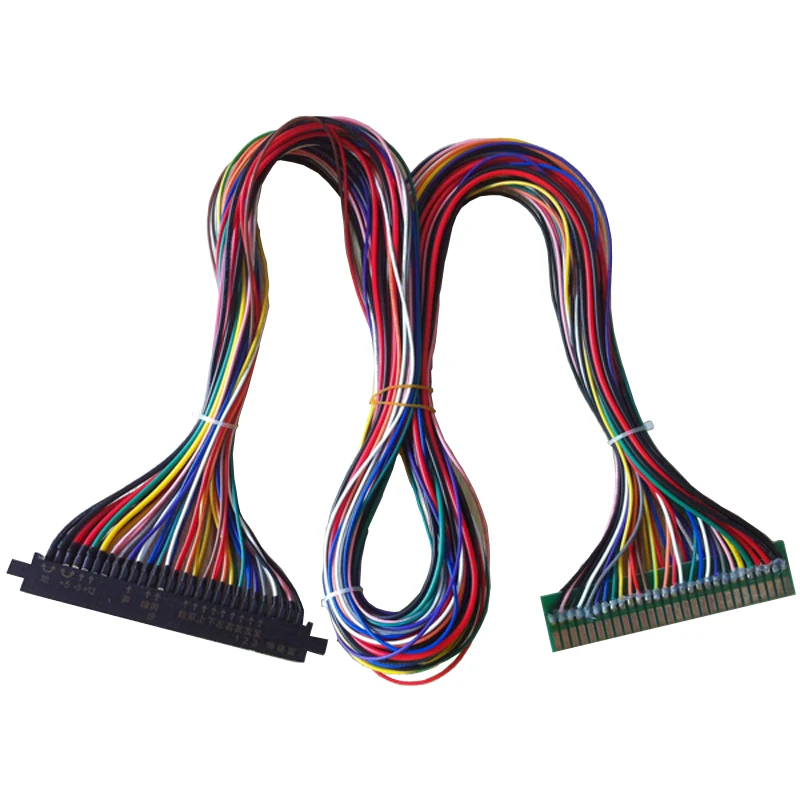

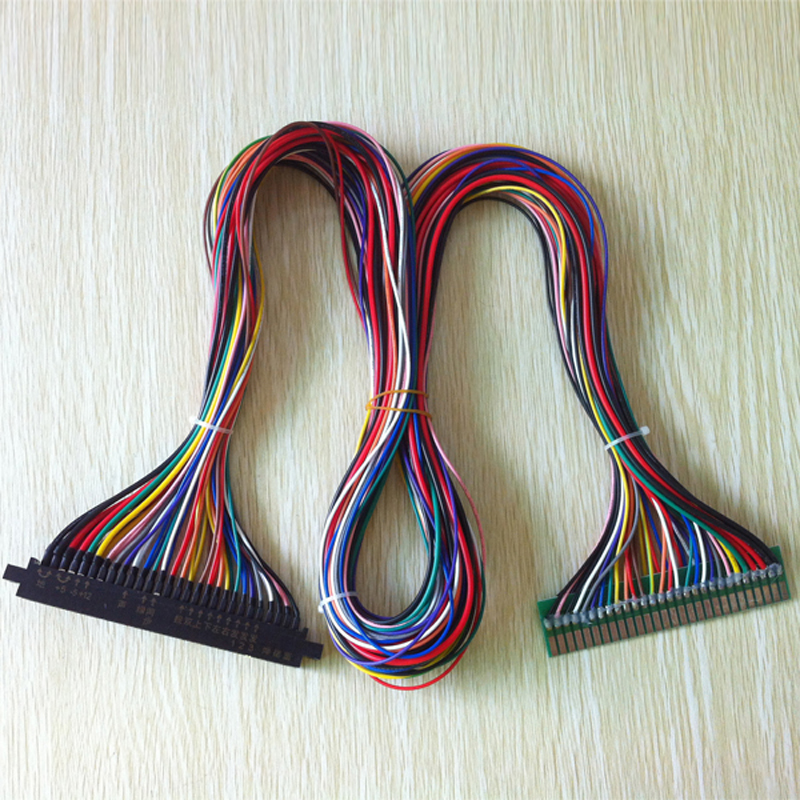

Um pcs chicote extensor completo de jamma (aprox.100cm)
