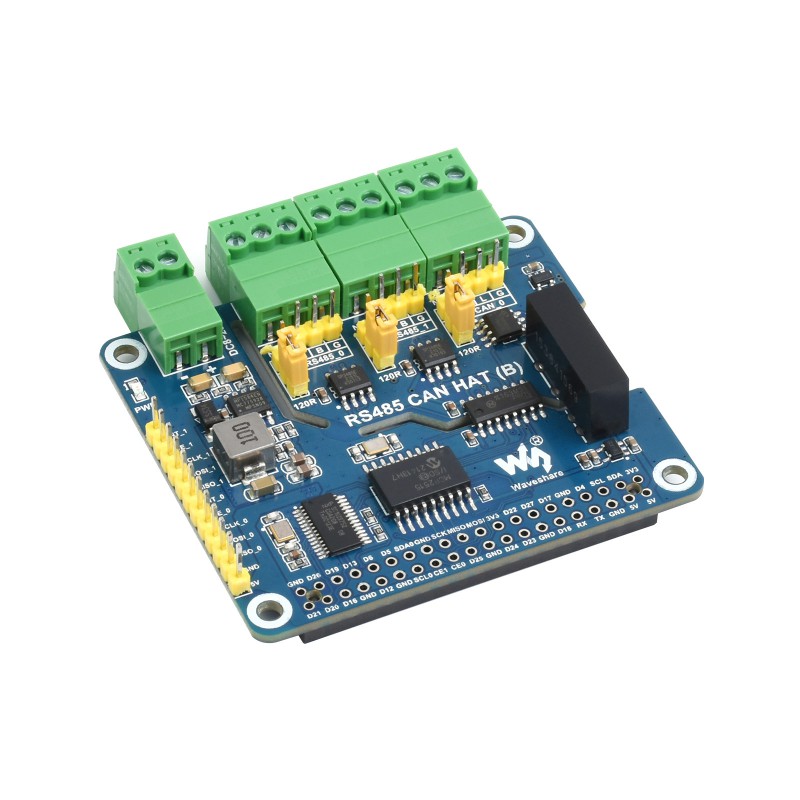

Expansão Chapéu Isolado Duplo RS485 para Raspberry Pi 4B – Módulo de Interface com Isolamento de Energia

Código: 1746707683

Selecione a opção de cor:

RS485 CAN HAT(B)

R$ 399,99

até 2x de R$ 199,99 sem juros

ou R$ 379,99 via Pix

Parcelas
- 1x de R$ 399,99 sem juros
- 2x de R$ 199,99 sem juros
- 3x de R$ 138,70
- 4x de R$ 105,05
- 5x de R$ 84,86
- 6x de R$ 71,41
R$ 379,99

Nome da marca: Caturda

Tipo de Acessório: Régua de extensão

Origem: CN (Origem)

Compatível Com: Raspberry Pi 4B

Para raspberry pi 4b expansão chapéu isolado duplo rs485 pode interface placa de expansão módulo isolamento potência rpi 4bChapéu CAN RS485 isolado (B)Para Raspberry Pi

RS485 de 2 canais e CAN de 1 canal, comunicação SPI

Isolamento de fonte de alimentação embutido, isolamento magnético ADI e diodo TVS, etc.

Recursos de relance

Cabeçalho de extensão Raspberry Pi 40PIN GPIO padrão, suporta placas da série Raspberry Pi
1-Ch CAN, adota controlador MCP2515 e transceptor CAN, converte SPI em CAN
RS485 de 2 canais, adota combinação de chip duplo SC16IS752 + SP3485, converte SPI em RS485
Circuito de conversão de energia integrado, suporta fonte de alimentação de tensão ampla de 8 ~ 28V, pode alimentar o Raspberry Pi ao mesmo tempo
Isolamento de fonte de alimentação unibody integrado, fornecendo tensão isolada estável, sem necessidade de fonte de alimentação extra para o terminal isolado
Isolamento digital unibody integrado, para isolamento do sinal, confiável e jamproof, baixo consumo de energia
TVS integrado (supressor de tensão transitória), suprime efetivamente a tensão de surto e a tensão de pico transitória no circuito, à prova de raios e antieletrostático
Fusível reajustável integrado e diodos de proteção, garantem saídas estáveis de corrente/tensão, fornecem à prova de sobrecorrente/sobretensão, melhoram o desempenho à prova de choque
Resistor terminal integrado de 120?, configurado por jumper
Terminais integrados e conectores de pinos, conexão mais conveniente
Pinos de controle Breakout SPI, para conexão com placas de controle host

Especificações

INTERFACE EXPANSADO	RS485 de 2 canais + CAN de 1 canal
INTERFACE DE COMUNICAÇÃO	SPI
CONTROLADOR DE CAN	MCP2515
PODE TRANSMITOR	SIT65HVD230DR/SN65HVD23D
TAXA DE CAN BAUD	?1Mbps
CHIP de EXPANSÃO UART	SC16IS752
TRANSMITOR RS485	SP3485
Taxa de atraso RS485	300~921600 bps
FONTE DE ENERGIA	Terminal de fonte de alimentação externa OU Raspberry Pi
FAIXA DE ALIMENTAÇÃO EXTERNA	CC 8 ~ 28 V
TENSÃO DE OPERAÇÃO	3,3V
DIMENSÕES	65 × 56,5 mm

O que pode fazer?

Habilite recursos RS485 e CAN isolados e estáveis para o seu Raspberry Pi

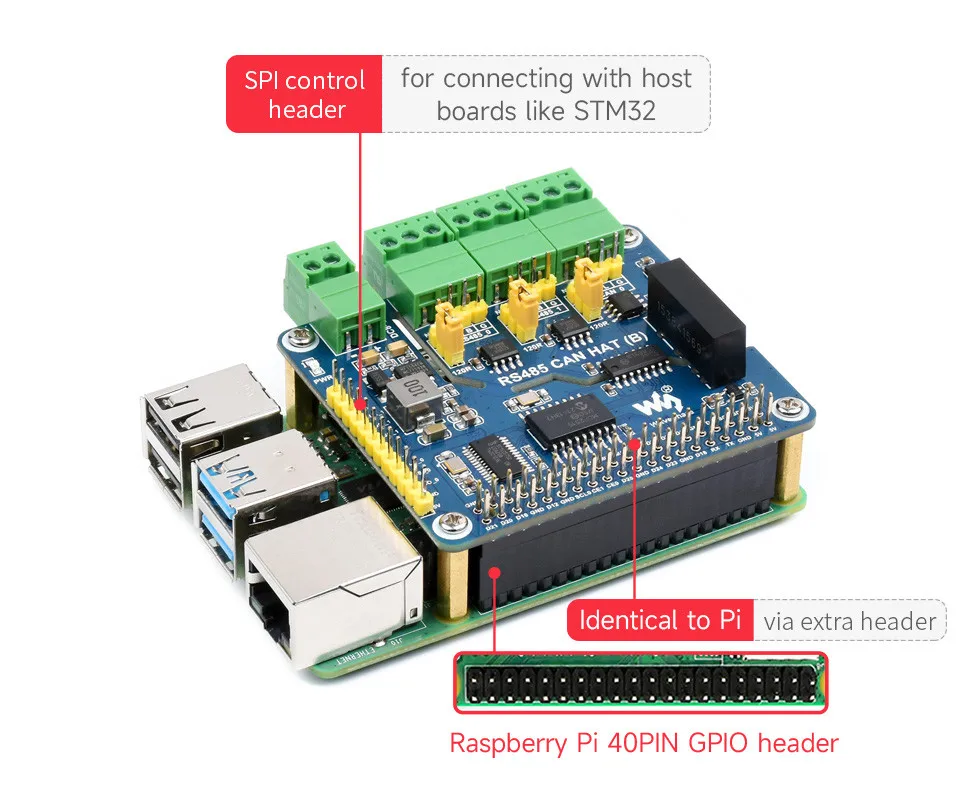

Conecte-se à série Raspberry Pi

Cabeçalho GPIO Raspberry Pi 40PIN padrão, personalizado para placas da série Raspberry Pi

Expanda 1-Ch CAN e RS485 de 2Ch

CAN: Adota controlador MCP2515 com transceptor CAN
RS485: adota combinação de chip duplo SC16IS752 e SP3485

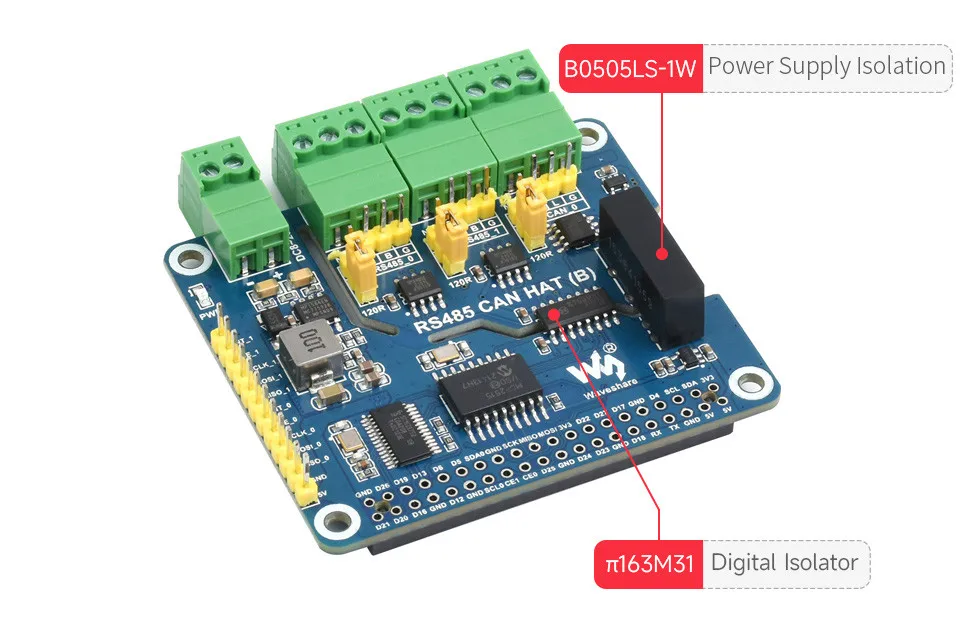

Proteção de isolamento de nível industrial

Isolamento de fonte de alimentação unibody integrado, fornecendo tensão isolada estável, sem necessidade de fonte de alimentação extra para o terminal isolado
Isolamento digital unibody integrado, para isolamento do sinal, confiável e jamproof, baixo consumo de energia

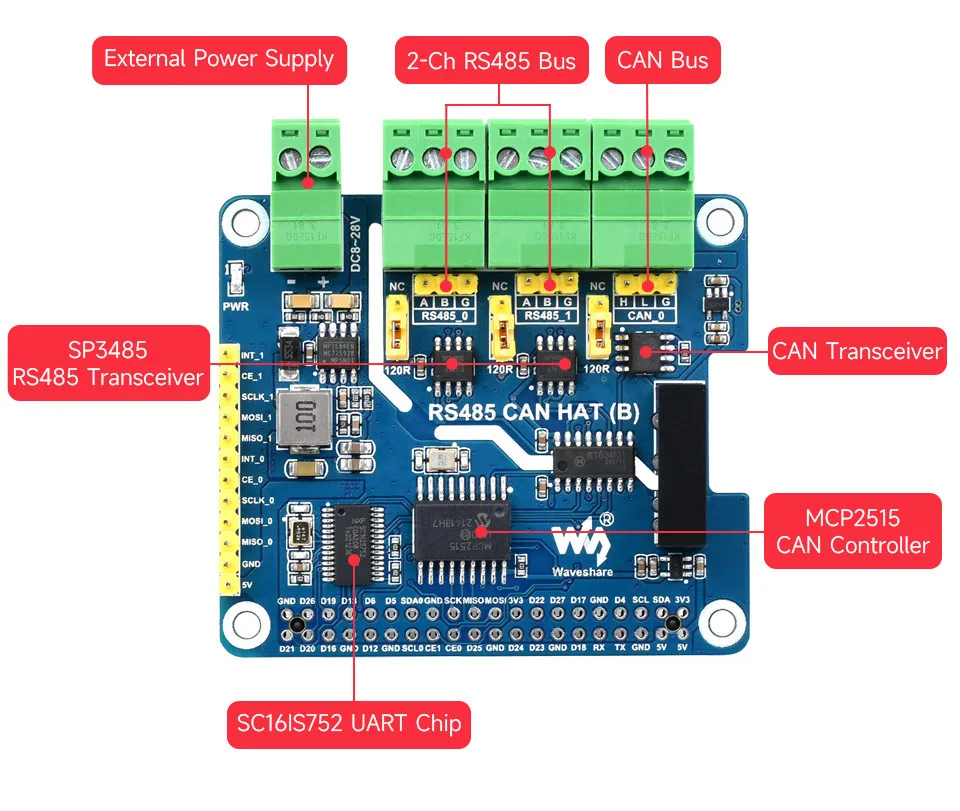

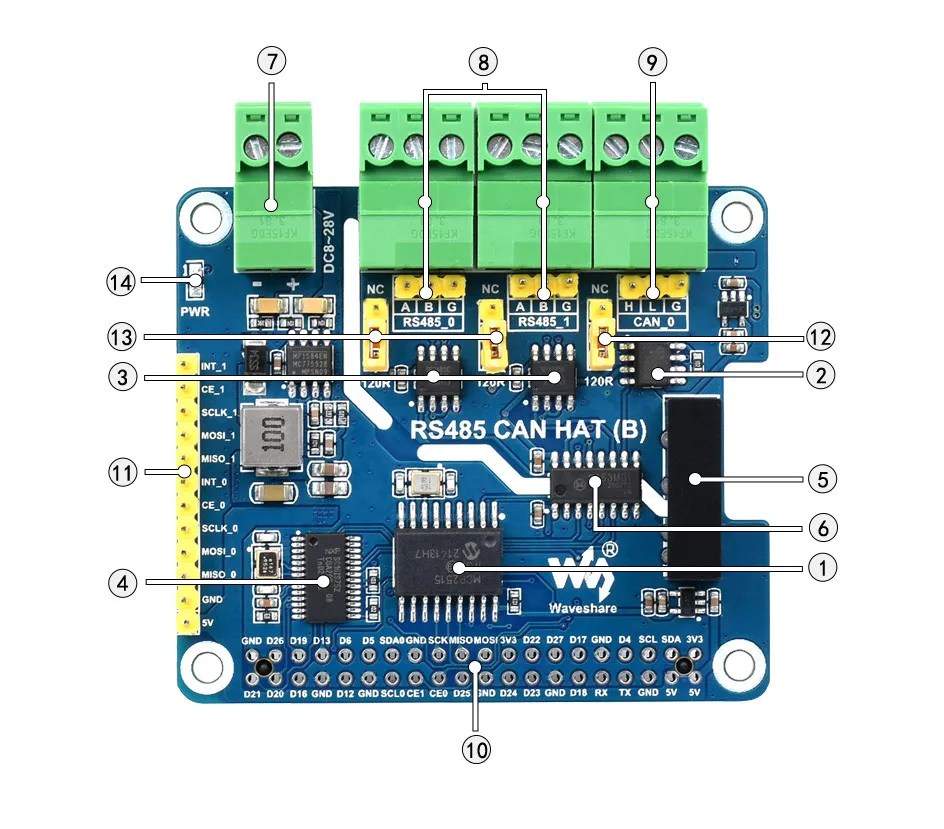

O que está a bordo

Recursos do chip

MCP2515
Controlador CAN
SIT65HVD230DR/SN65HVD23D
Transceptor CAN
SP3485
Transceptor RS485
SC16IS752
Expansão UART
?163M31
isolador digital
B0505LS-1W
Isolamento da fonte de alimentação

Outros

Interface de fonte de alimentação
DC 8 ~ 28V, pode alimentar o HAT e o Raspberry Pi

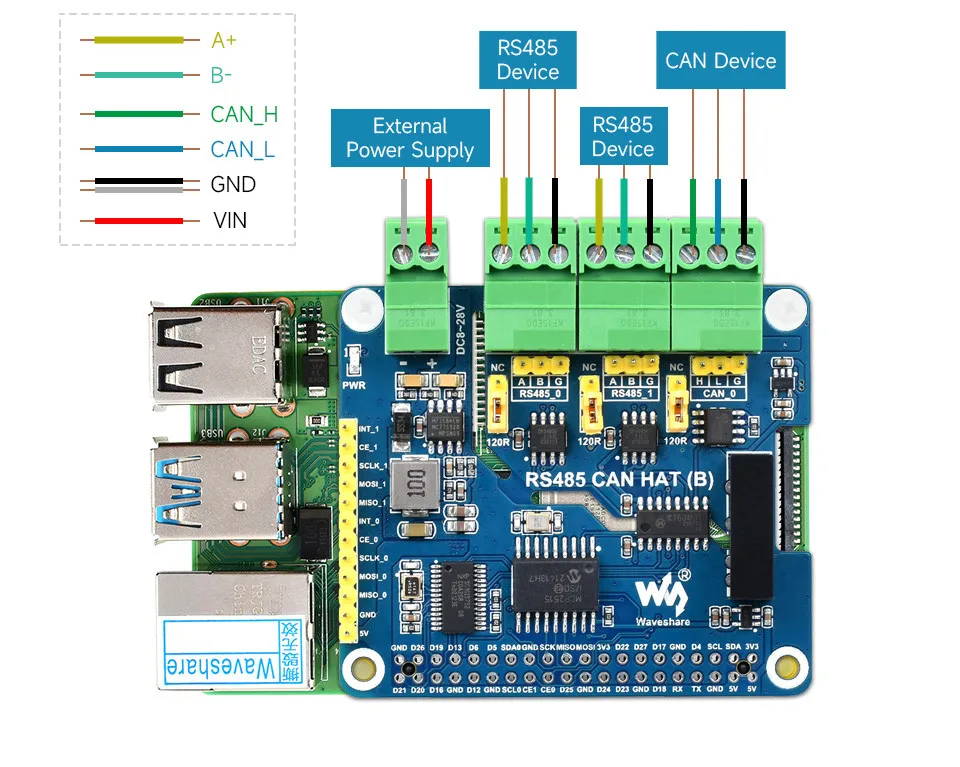

Interface de barramento RS485
Conecte via terminais de parafuso/embase de pino
Interface de barramento CAN
Conecte via terminais de parafuso/embase de pino
Cabeçalho GPIO Raspberry Pi
Cabeçalho de controle SPI
para conexão com placas host como STM32/Arduino
Jumper do resistor do terminal CAN
Mude para 120? por padrão
Jumper de resistor terminal RS485
Mude para 120? por padrão
Indicador de energia

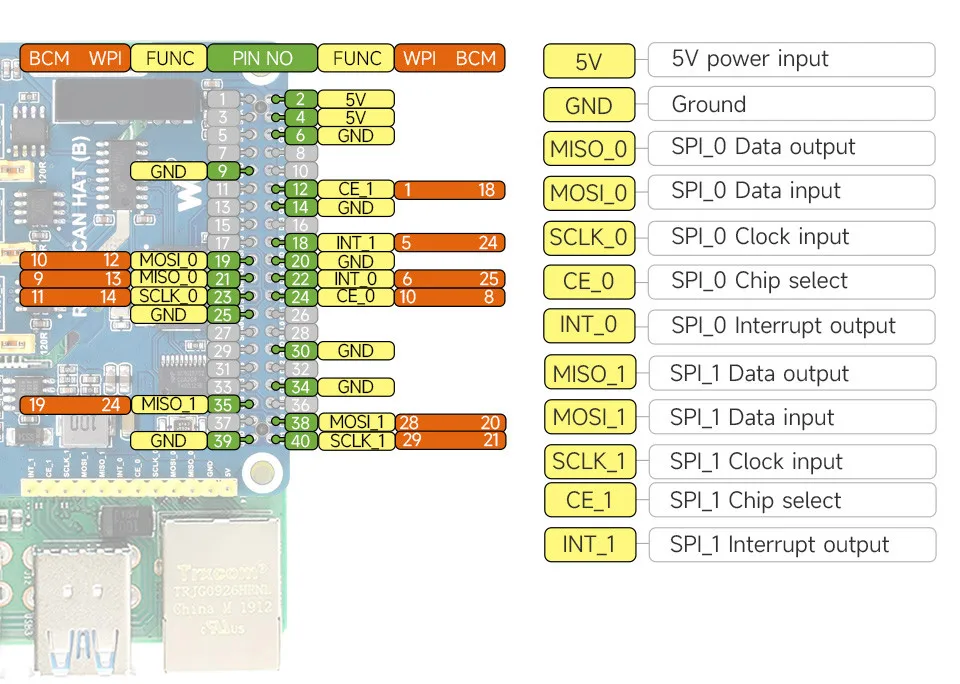

Definição de pinos

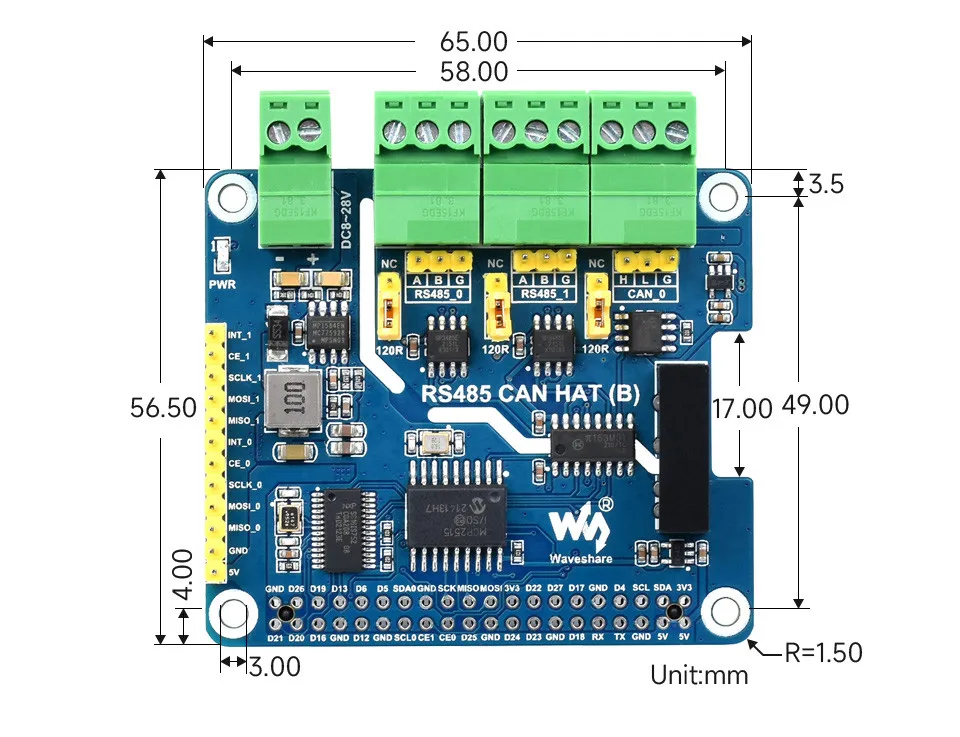

Dimensões do contorno

Peso:0,05 kg

Chapéu de lata RS485 (B) x1
Cabeçalho fêmea 2x20PIN x1
Pacote de parafusos x1
