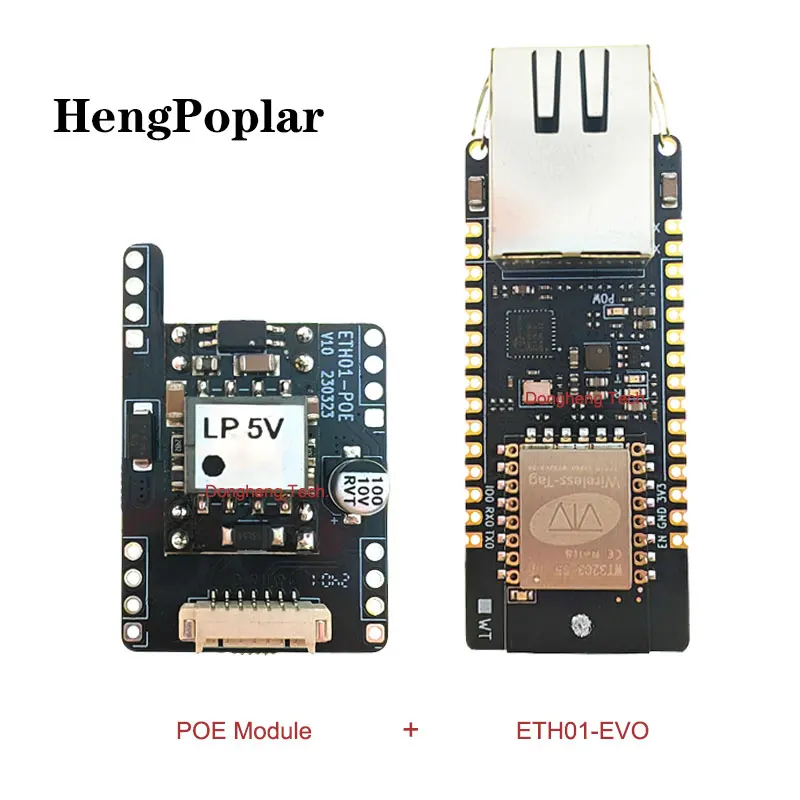

ESP32-ETH01-EVO Módulo com display de iluminação POE, Wi-Fi, Bluetooth, Ethernet, Internet of Things Gateway, 3 em 1, atualizado, WT32-ETH01
Nome da marca: HengPoplar
Origem: CN (Origem)
Condição: novo
Tipo: Módulo
Características
Módulo ESP32-C3 altamente integrado com baixo consumo energético
Conectividade wireless com Wi-Fi e BLE e Ethernet
Suporta instruções AT
Suporta uma pilha completa do protocolo TCP/IP

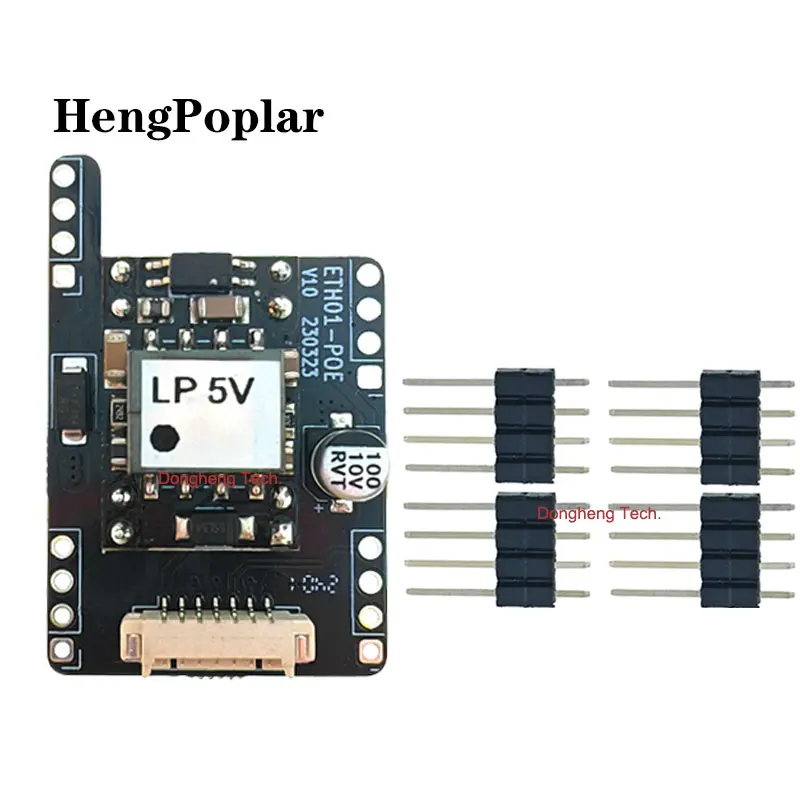

Localização POE reservada
Descrição
ETH01-EVO é um gateway de comunicação da Internet das Coisas três em um baseado no chip ESP32-C3, suportando WIFI, Bluetooth e Ethernet. Ele suporta uma pilha completa de protocolos TCP/IP e comandos AT, facilitando a conectividade de rede para dispositivos embarcados e reduzindo significativamente o tempo e o custo de desenvolvimento.

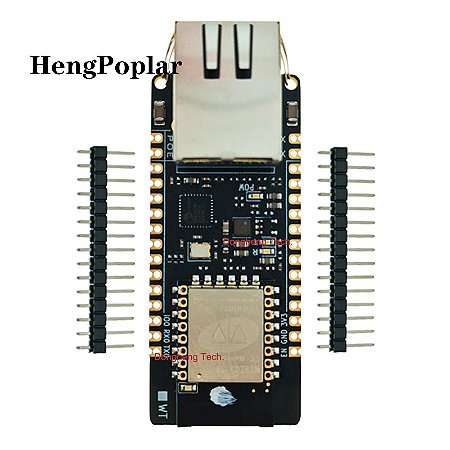

O módulo é compatível com montagem em superfície e projetos de conectores passantes, permitindo que ele seja soldado diretamente em PCBs ou usado em breadboards. Além disso, tem uma posição POE reservada, tornando-o adequado para vários cenários.
Especificações
Especificação | Detalhes |
SOC | ESP32-C3module |
CPU | Processador do único núcleo do bocado RISC-V 32 |
Conectividade | Módulo Wi & shy;Fi de 2,4 GHz (802.11 b/g/n) e Bluetooth® 5 (LE) |
Especificações do porto rede | Porta RJ45 10/100Mbitnetwork com entrada POE |
Porta Serial Taxa Baud | 80~5000000 |
A bordo FLASH | 32Mbit |
Tensão do funcionamento | 5V ou 3.3V alimentação (opcional) |
Trabalho atual | Média: 80mA |
Temperatura operacional gama | -40 ° C ~ + 85 ° C |
Alimentação atual | Mínimo: 500 mA |
Pacote | Meio Sudário/Conexão Através do Furo do Conector (Opcional) |
Modo WI-FI | Estação/softAP/SoftAP + estação/P2P |
WIFI segurança mecanismo | WPA/WPA2/WPA2-Enterprise/WPS |
Encriptação Tipo | AES/RSA/CEE/SHA |
ATUALIZAÇÃO | Atualização remota do OTA pela rede |
Protocolo rede | IPv4 ? TCP/UDP |
Método aquisição IP | IP estático, DHCP (padrão) |
Perfil do usuário | AT + instrução conjunto |

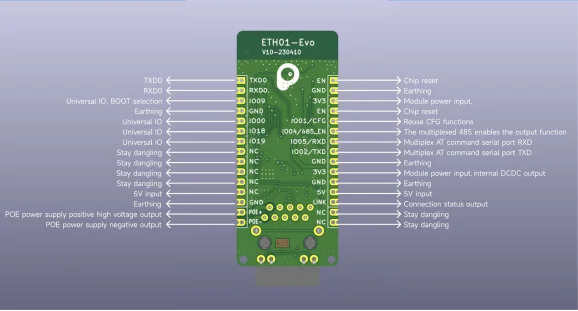

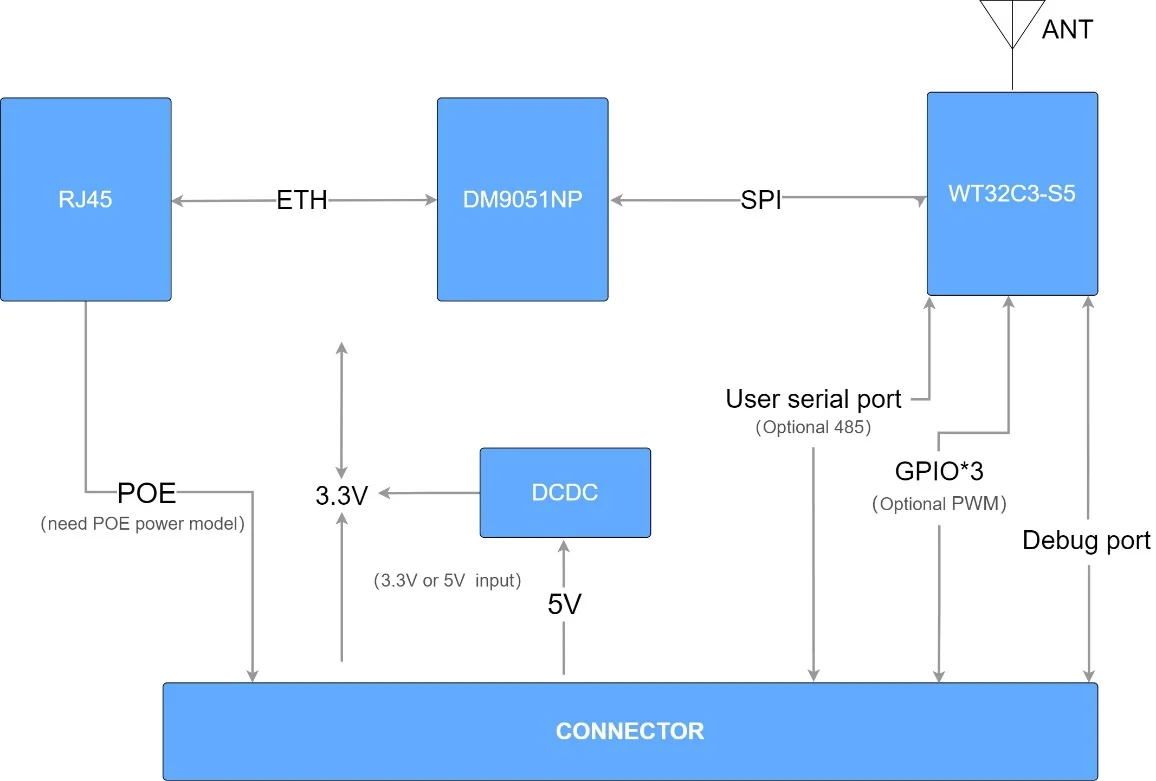

Visão do Hardware
Visão do Hardware
Alimentação características:
[1] Tensão (Tab.1)
A tensão de alimentação do módulo pode ser de 5V ou 3V3, apenas um deles pode ser selecionado.
[2] Modo alimentação (Tab.2)
O usuário pode escolher livremente de acordo com a exigência:
Através-furo (fileira soldada dos pinos):
Fonte de alimentação Dupont fio conexão;
Fonte de alimentação por conexão breadboard;
Half-pad (soldado diretamente à placa): Fonte de alimentação pela placa do usuário. ?
Instruções de uso::
[1] Instruções de power-up (Tab.1)
Se usar o método do cabo Dupont: encontre a porta de entrada de energia 3V3 ou 5V e conecte a tensão correspondente, a indicação (LED1) acende-se para indicar o power-up bem-sucedido.
[2] Descrição do indicador (Tab.2)
LED1: O indicador do poder, poder acima é normal, a luz está sobre;
LED3: Serial port indicador, luz está acesa quando RXD2 tem fluxo de dados;
LED4: Serial port indicador, quando TXD2 tem fluxo de dados, a lâmpada está ligada;
[3] Explicação de uso (Tab.3)
Através do furo (fileira soldada dos pinos): Conecte com o cabo Dupont.
Through-hole (soldar linha pin): colocar em breadboard para usar.
Half-pad: Os usuários podem soldar diretamente o módulo em sua própria placa.
[4] Explicação da Rede Port Operação Indicadores (Tab.4)
Indicação do status da conexão: Luz verde quando conectado corretamente à rede.
Indicação de dados: A luz amarela pisca quando há dados recebidos ou enviados pelo módulo (incluindo o pacote de transmissão de rede recebido pelo módulo).
