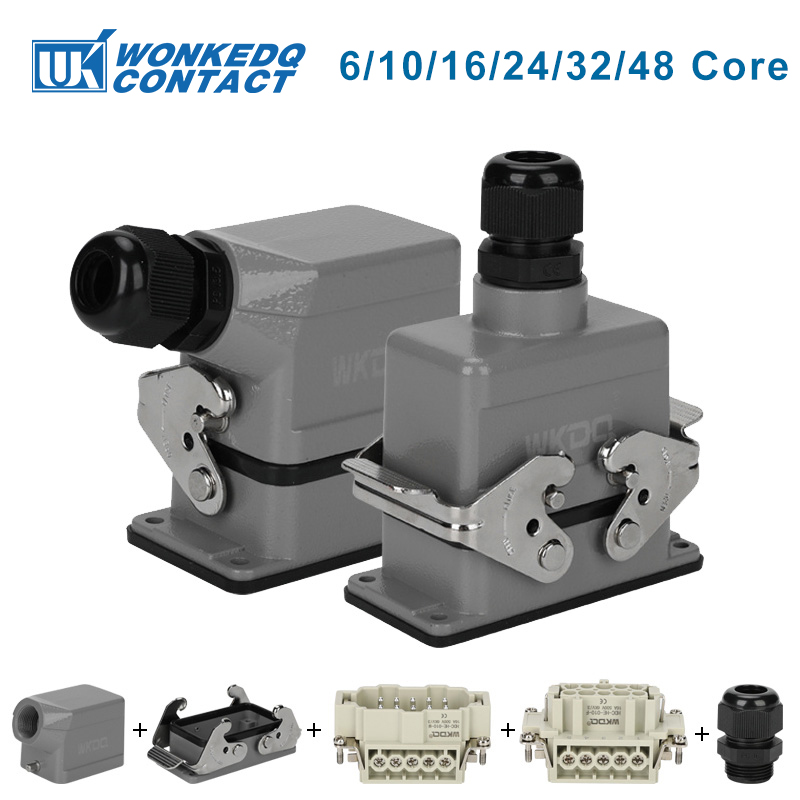

Conector de fiação elétrica impermeável, Conector resistente, Top, Side Outlet, Aviação Plug, Retangular, HDC HE, 6 Core, 10 Pin, 16 Pin, 24 Core, 32 Core, 48 Core
- 10 Entrada lateral principal
- 10 principais entradas principais
- 16 Entrada lateral do núcleo
- 16 Entrada principal principal
- 24 Entrada principal principal
- 32 Entrada lateral do núcleo
- 32 Entrada principal principal
- 48 Entrada lateral do núcleo
- 48 Entrada principal principal
- 6 Entrada lateral do núcleo
- 6 Entrada principal principal
- Entrada lateral de 24 núcleos
-
- 1x de R$ 281,08 sem juros
- 2x de R$ 140,54 sem juros
- 3x de R$ 100,69
- 4x de R$ 77,27
- 5x de R$ 63,21
- 6x de R$ 53,85
- 7x de R$ 47,15
- 8x de R$ 42,13
- 9x de R$ 38,23
- 10x de R$ 35,11
- 11x de R$ 32,55
- 12x de R$ 30,42
-
R$ 267,03
Nome da marca: WONKEDQ
Origem: CN (Origem)
Número do modelo: HE-10
Tensão: 415V
Certificado: CE
Certificado: ROHS
Model: HDC-HE-6/10/16/24/32/48
Features: top line and side outlet
Current: 16A
Voltage: 500V
Connecting pin material: copper
Surface treatment: silver plating
Connection: screw connection
Shell material: Die cast aluminium alloy
Outer surface: high temperature powder coating

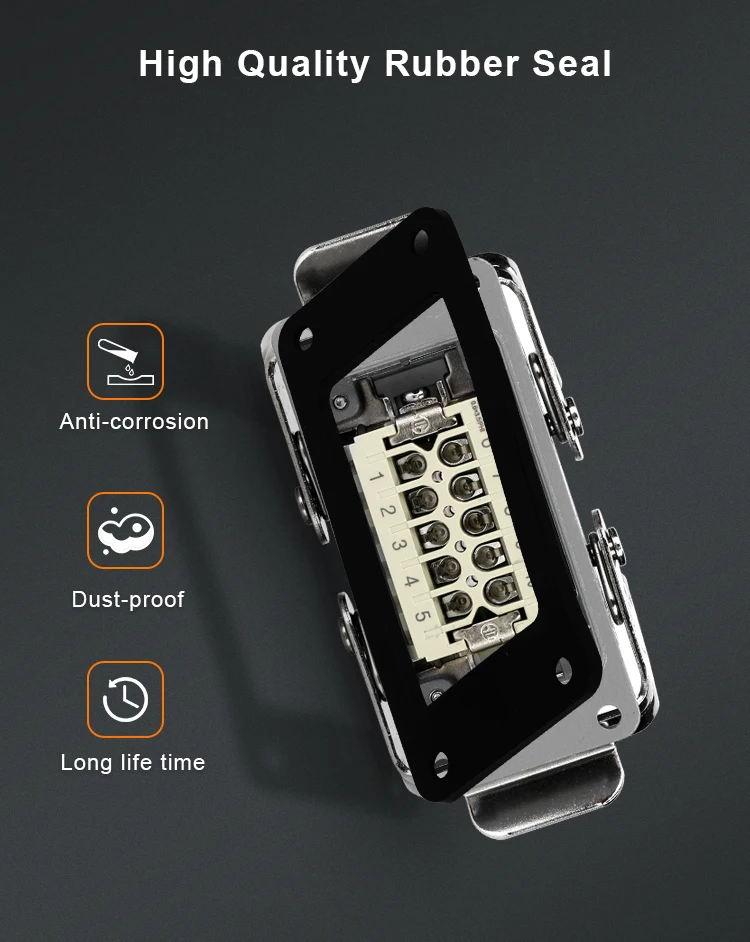

Original seal: nitrile rubber
DESCRIÇÃO
Os conectores de alimentação pesados são ideais para aplicações industriais com requisitos rigorosos. Ele pode ajudar a fornecer uma solução para a ampla gama de necessidades em conectores industriais em engenharia mecânica e de instalações. Trabalhando junto com o conector da entrada do cabo, conveniente usar-se para fornecer um uso e uma salvaguarda fáceis ao equipamento da maquinaria quando o transporte, a instalação, mantêm ou reparam.

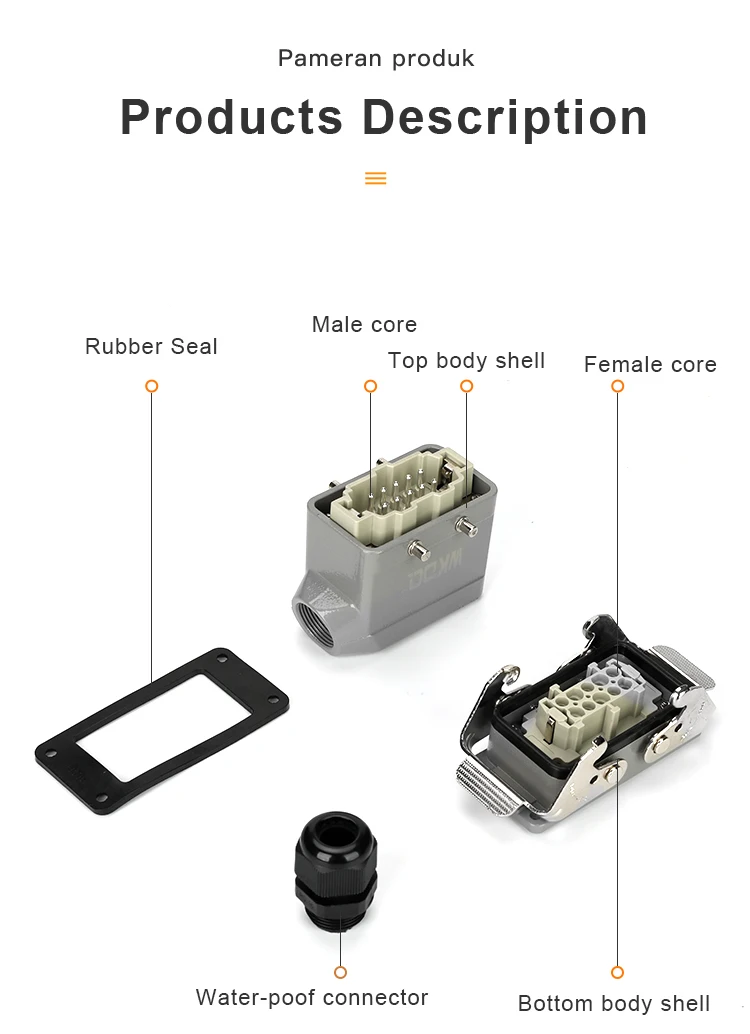

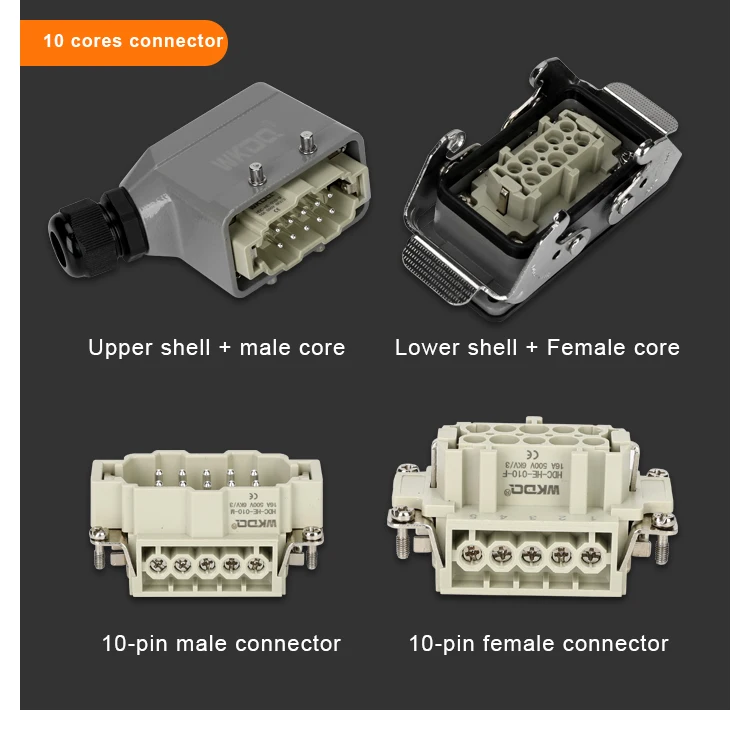

Cada conector de alimentação pesada inclui inserções macho e fêmea, contatos terminados por parafuso, capô de entrada lateral ou superior, caixa montada na antepara e prensa-cabos.
Fiação possível com o terminal do parafuso, o terminal do friso (contatos da ordem separadamente) ou o terminal da gaiola-braçadeira.

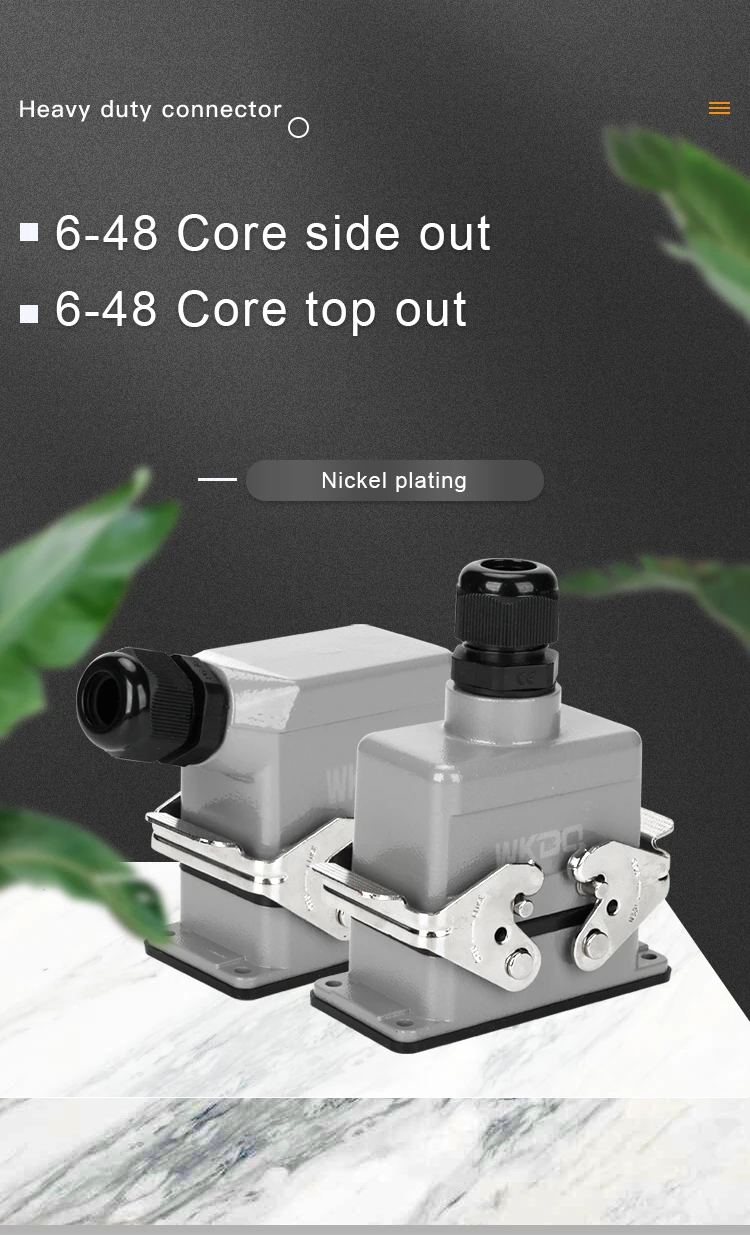

Disponível na entrada lateral ou superior do cabo.

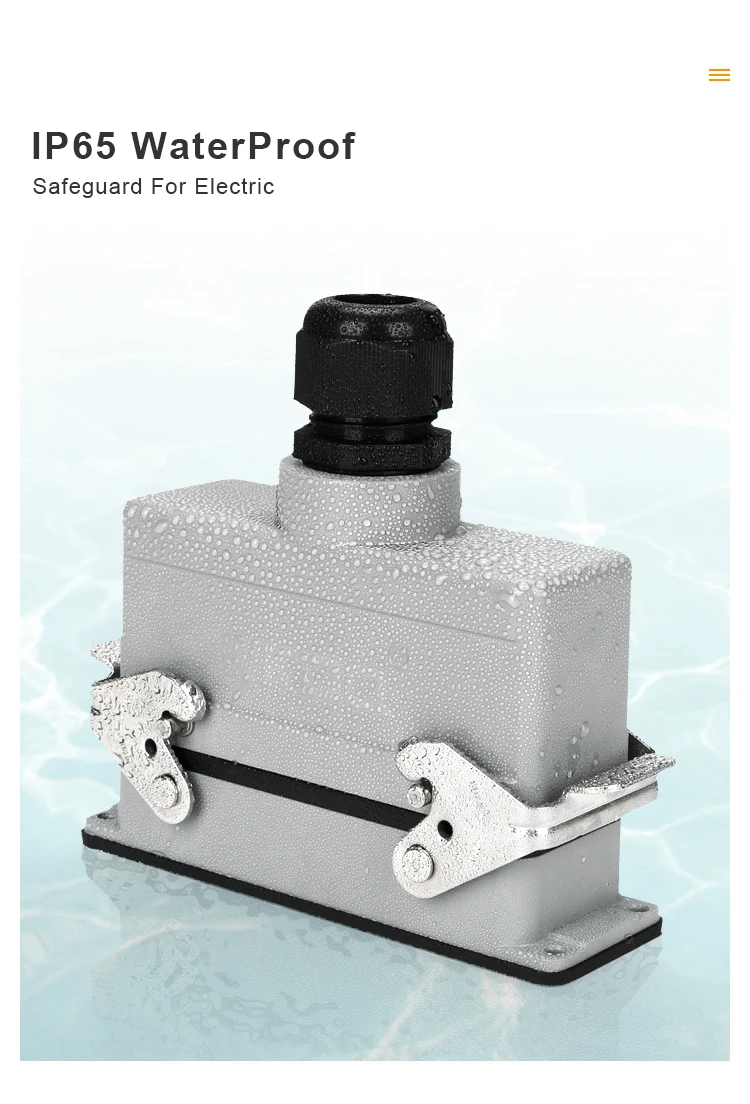

Carcaças de montagem do anteparo com desempenho impermeável.
Prensa-cabo fornece proteção contra entrada.
Nenhuma ferramenta especial necessária (terminação de campo), alto número de ciclos, baixa força de atuação, proteção robusta/durável.

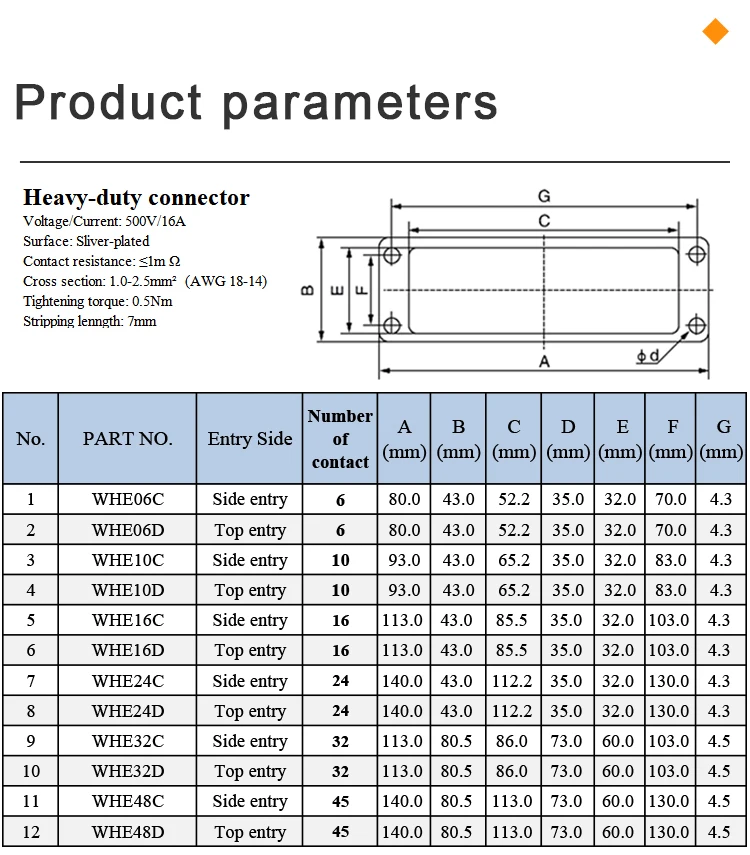

Parâmetros técnicos
-Não. | PARTE NÃO. | Entrada lateral | Número de contato | A | B | C (milímetros) | D (milímetros) | E (mm) | F (milímetros) | G (milímetros) |
Conector para serviço pesado |
| |||||||||

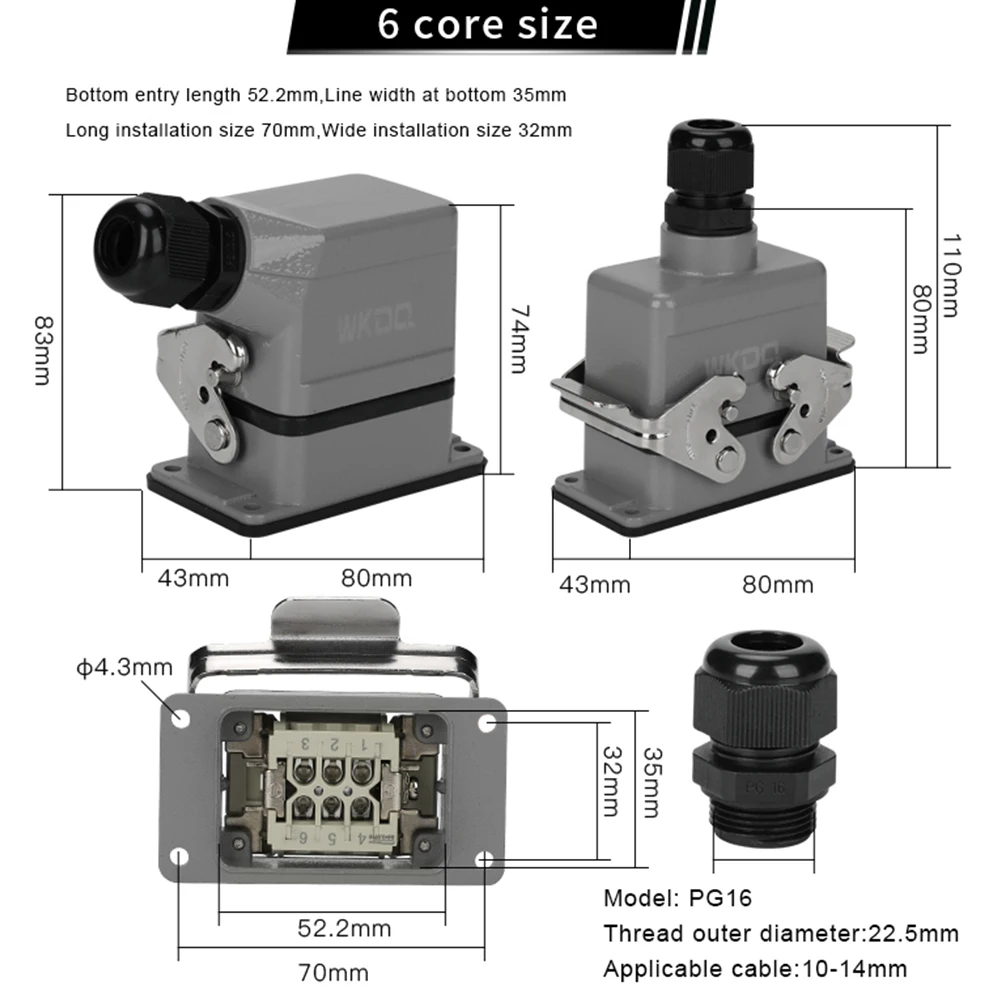

1 | Entrada lateral | 6 | 80.0 | 43.0 | 52.2 | 35.0 | 32.0 | 70.0 | 4.3 | |
2 | Top entrada | 6 | 80.0 | 43.0 | 52.2 | 35.0 | 32.0 | 70.0 | 4.3 | |

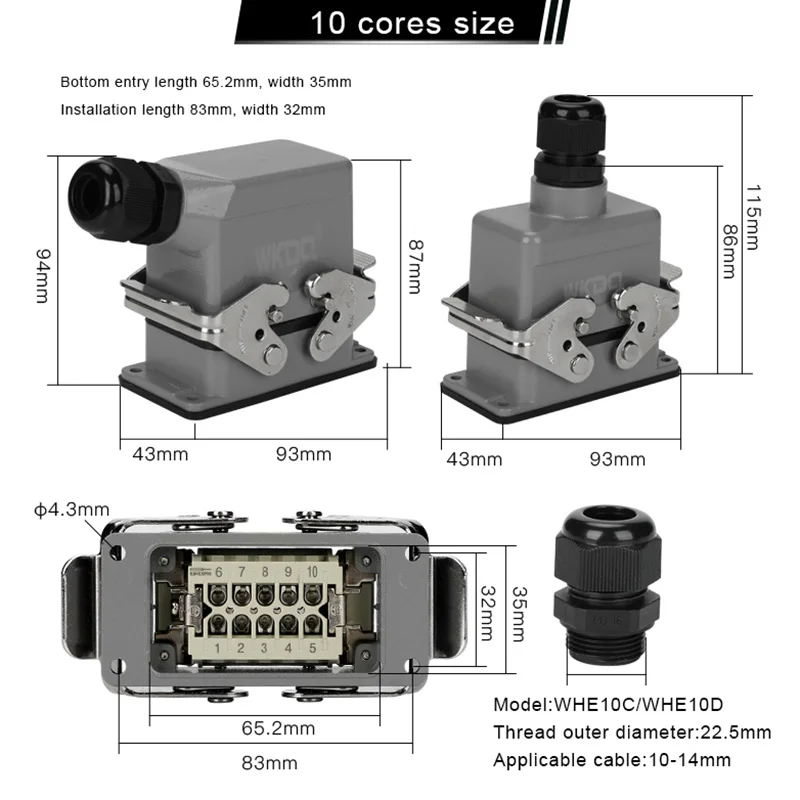

3 | Entrada lateral | 10 | 93.0 | 43.0 | 65.2 | 35.0 | 32.0 | 83.0 | 4.3 | |
4 | Top entrada | 10 | 93.0 | 43.0 | 65.2 | 35.0 | 32.0 | 83.0 | 4.3 | |

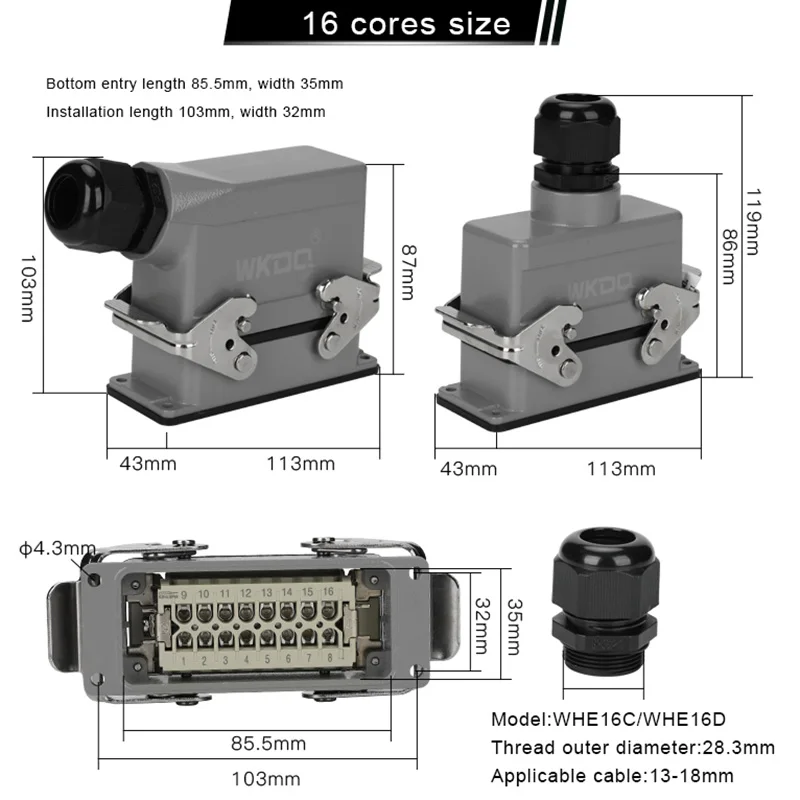

5 | Entrada lateral | 16 | 113.0 | 43.0 | 85.5 | 35.0 | 32.0 | 103.0 | 4.3 | |
6 | Top entrada | 16 | 113.0 | 43.0 | 85.5 | 35.0 | 32.0 | 103.0 | 4.3 | |

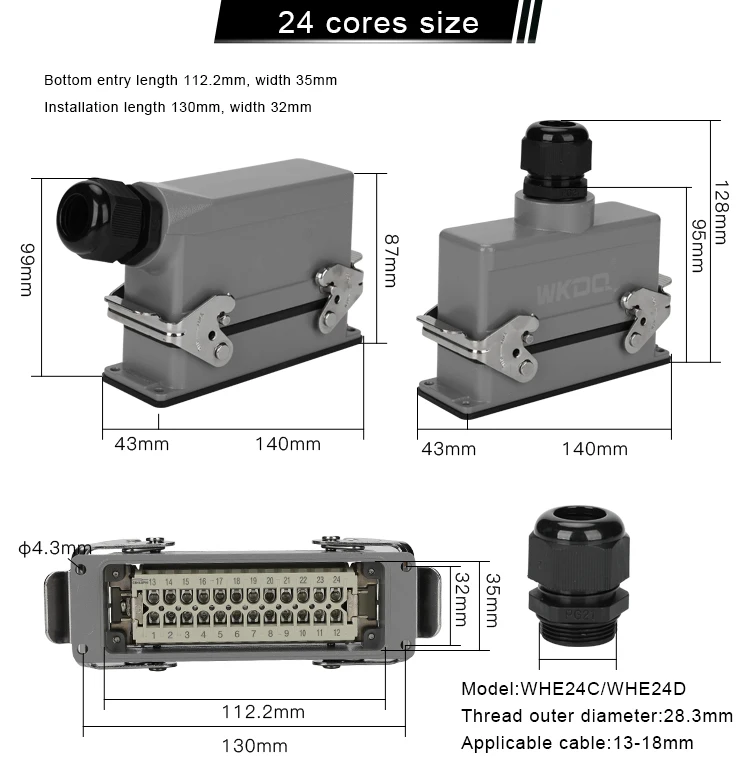

7 | Entrada lateral | 24 | 140.0 | 43.0 | 112.2 | 35.0 | 32.0 | 130.0 | 4.3 | |
8 | Top entrada | 24 | 140.0 | 43.0 | 112.2 | 35.0 | 32.0 | 130.0 | 4.3 | |

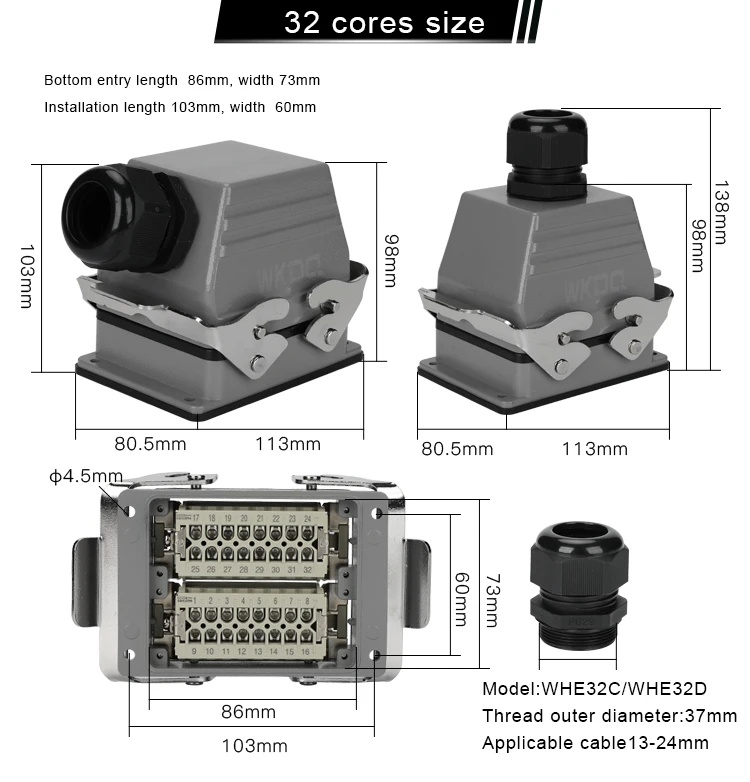

9 | Entrada lateral | 32 | 113.0 | 80.5 | 86.0 | 73.0 | 60.0 | 103.0 | 4.5 | |
10 | Top entrada | 32 | 113.0 | 80.5 | 86.0 | 73.0 | 60.0 | 103.0 | 4.5 | |

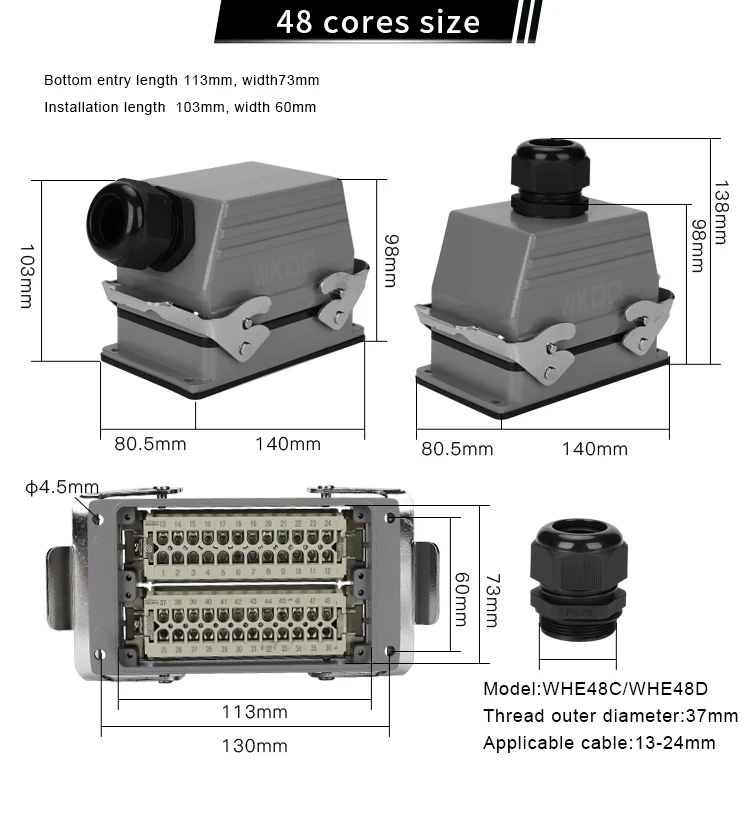

11 | Entrada lateral | 48 | 140.0 | 80.5 | 113.0 | 73.0 | 60.0 | 130.0 | 4.5 | |
12 | Top entrada | 48 | 140.0 | 80.5 | 113.0 | 73.0 | 60.0 | 130.0 | 4.5 | |
