R$ 2.175,50

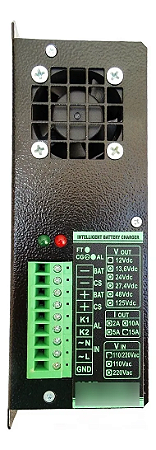

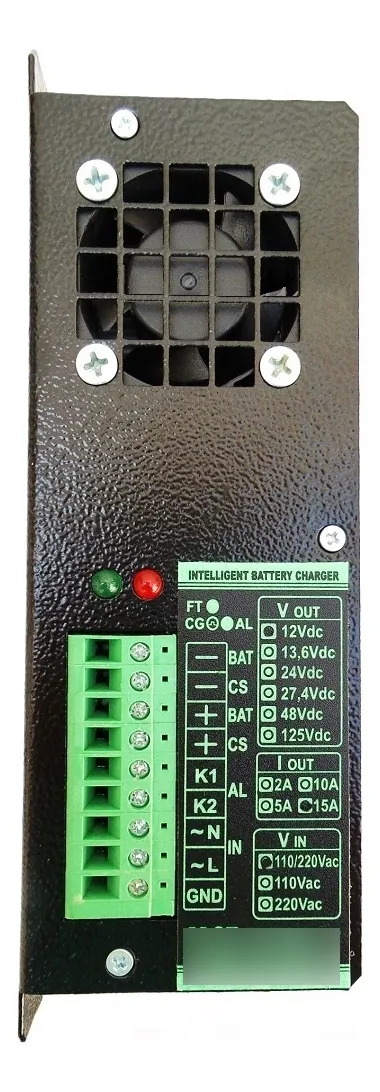

Modelo MCE: CHFB12-15
Módulo carregador de baterias chaveado 12V 15A. Atende as normas de TELECOM e para aplicação INDUSTRIAL. Com Flutuação & Equalização. Alimentação 110-127Vca (Terminal AC1) ou 220Vca (Terminal AC2). Ripple + Ruído < 0,2% RMS. Fixação por trilho DIN de 35 mm.
Para TELECOM & APLICAÇÃO INDUSTRIAL
CARACTERÍSTICAS TÉCNICAS:
Tensão de entrada: 110 e 220 Vca ± 10%
Freqüência de entrada: 47 a 63Hz
Isolação Entrada / Saída: 1kV
Potência Máxima Saída: 216W
Tensão de saída:
- Equalização (2,4V/elemento): 14,4Vcc
- Flutuação (2,2V/elemento): 13,2Vcc
Ripple + Ruído: < 0,2% RMS
Regulação de Carga: < 0,5%
Regulação de Linha: < 0,2%
Rendimento Típico: > 80%
Frequência Chaveamento: 60kHz
Temperatura Operação: 0 ... 60ºC
Umidade: Até 0 ... 90% sem condensação
Filtro de entrada EMI: SIM
Proteção contra curto-circuito: Na Saída
Rearme Automático: SIM
Alarme: Contato de Relê 10A
LEDs Frontais:
- BICOLOR (carga e flutuação)
- VERMELHO (alarme)
Conexões: Bornes Frontais tipo PHOENIX
Resfriamento: Convecção Natural
Peso: ± 1,45kg
Dimensões (Profundidade, Largura, Altura):
- P = 157mm e 166mm com trilho DIN;
- L = 58mm;
- A = 175mm.
Fixação: Trilho DIN 35 mm
Invólucro: Caixa Metálica
Cor: Preto Fosco
Grau de Proteção: IP-20
RECOMENDAÇÕES PARA INSTALAÇÃO:
Use cabos de acordo com as correntes requeridas.
Instale o Carregador em locais com circulação de ar, deixando as frestas de ventilação livres.
INDICAÇÕES DE PROTEÇÃO E ALARME:
Carga corrente constante: LED VERMELHO aceso (BICOLOR)
Flutuação: LED VERDE aceso (BICOLOR)
Alarme de tensão mínima: LED VERMELHO aceso
ALARME:
O relê de alarme funciona normalmente energizado.
Quando a tensão da bateria cair abaixo de 10,2Vcc o relê será desligado e seu contato C-NF, que estava aberto, fechará indicando o problema. O mesmo ocorre com a falta de CA na entrada.
