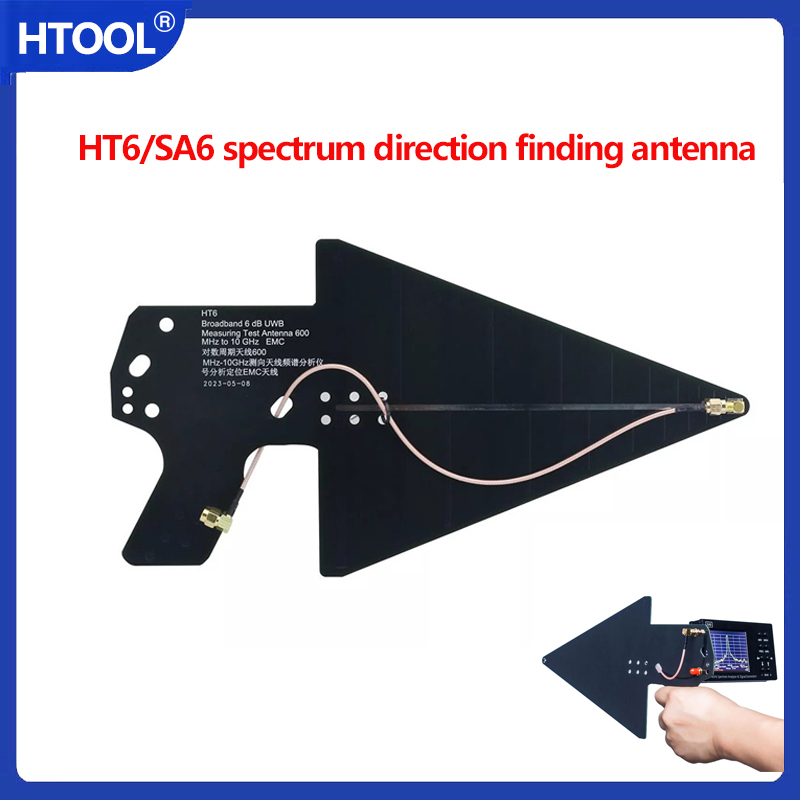

Antena Log-Periódica HT6 – 0.6–10GHz, Localização de Direção, Análise de Sinal SMA, Analisador de Espectro, Ganho EMC 6dBi

Descrição do produto:

A HT6-600/10000 é uma antena direcional de medição periódica passiva com ganho de até 6 dB.Ele foi projetado para realizar medições de RF (medindo a intensidade do campo e a direção de pico (amplitude) de fontes de radiação eletromagnética).
Ele opera dentro de uma faixa de frequência de 600 MHz a 10.000 MHz.
A ampla faixa operacional da antena permite a medição dos níveis de sinal para todas as tecnologias e padrões comuns, incluindo:

• 2G (EDGE, GPRS em GSM 900, GSM 1800)

• 3G (UMTS 900, UMTS 2100)

• 4G (LTE 800, LTE 1800, LTE 2600), YOTA

• WI-FI 2400 (IEEE 802.11 b, g, n)
  A antena possui ganho ajustável dentro de sua faixa de frequência operacional.




?Visão geral?
O HT6 é uma antena periódica direcional de alto ganho (6 dB), largura de banda ampla (600–10.000 MHz).Ele é construído com uma placa de circuito impresso, tornando-o compacto e portátil.Com sua forte diretividade, é ideal para transmissão/recepção de rádio externa.Quando usado com um analisador de espectro, ele forma um sistema simples de previsão EMI, cobrindo faixas de frequência necessárias para testes sem fio, civis, militares e automotivos.A faixa de frequência da antena se estende até 10 GHz, cobrindo GSM, LTE, WIFI, GPS, radar e outros sinais de rádio.

?Recursos?

• Fácil de usar:  O design simples e o acabamento fino tornam esta antena fácil de instalar e operar.

• Durável:  Feita de material PCB, a antena é robusta, resistente ao desgaste e adequada para uso a longo prazo.

• Desempenho:  A antena da placa de circuito impresso fornece ganho direcional variando de 1 a 6 dBi dentro da banda de 600 MHz a 10 GHz.

• Amplas aplicações:  A antena pode ser usada para análise de espectro, posicionamento, medição de banda larga, localização de direção e muito mais.

• Prático:  Com um VSWR de menos de 2,2 de 600 MHz a 10.000 MHz, ele atende aos altos requisitos de intensidade de campo para testes EMC.




?Especificações?

• Nome: Antena Log-Periodica

• Modelo: HT6

• Faixa de frequência: 600 MHz – 10 GHz

• Ganho: 6 dBi

• VSWR: <2.2

• Impedância: 50 Ohms

• Conector RF: SMA

• Peso: 150g

• Dimensões: 34,5*18,3*0,15 cm




?Aplicações?

• Antena de recepção

• Antena de transmissão

• Teste sem fio

• Medição da densidade do fluxo de energia da antena EMI

• Análise do ambiente de RF

• Apontando a antena para estações base para detectar sinais ou fontes de interferência

• Analisando parâmetros de desempenho de reforço e repetidor

• Criando campos eletromagnéticos com densidade especificada

• Parâmetros de medição de vários tipos de antenas

• Medição dos parâmetros de compatibilidade eletromagnética de equipamentos eletrônicos de rádio

• Monitoramento Eletromagnético do Ambiente

• Localização de fontes de radiação eletromagnética
